成膜助剂种类(借鉴内容)
(完整版)水性涂料成膜助剂分类特点及使用方法
水性涂料成膜助剂的特点及使用方法一、成膜助剂概况水性涂料的成膜助剂又叫凝聚剂、聚结剂、成膜助溶剂或共溶剂，能够对乳液中的聚合物粒子产生溶解和溶胀作用，使粒子在较低温度下也能够随水分的挥发产生塑性流动和弹性变形而聚结成膜，但在成膜以后较短时间内又能挥发逸出，而不影响涂膜的玻璃化转变温度，高温下涂膜不回粘。
成膜助剂是分子量数百的溶解力极强的高沸点有机溶剂，多为醇类、醇酯类、醇醚类化合物，实际上成膜助剂是聚合物的一种溶剂，在涂膜干燥过程中，水分挥发后余下的成膜助剂使聚合物微滴溶解并融合成连续的膜，成膜助剂除有溶解作用外，还会对聚合物起短暂的增塑作用，成膜助剂是一种可以挥发的暂时性增塑剂，能促进乳胶粒子的塑性流动和弹性变形，改善其聚结性，可在广泛的施工温度范围内成膜。
水性涂料成膜助剂广泛应用于建筑涂料（乳胶漆）、水性汽车涂料及汽车修补涂料、水性电泳涂料、水性船舶涂料、水怀集装箱涂料、水性防腐涂料、水性工业涂料、水性胶粘剂、水性木器涂料、水性卷材和卷钢涂料、水性丝印油墨、水性凹印油墨、水性柔印油墨、UV 水性涂料油墨等等。
二、成膜助剂化的化学类型和生产厂家（一）、醇类（如苯甲醇BA、乙二醇、丙二醇、己二醇）；（二）、醇酯类（如十二碳醇酯（即Texanol酯醇或醇酯-12））；（三）、醇醚类（乙二醇丁醚EB、丙二醇甲醚PM、丙二醇乙醚、丙二醇丁醚、二丙二醇单甲醚DPM、二丙二醇单丙醚DPnP、二丙二醇单丁醚DPnB、三丙二醇正丁醚TPnB、丙二醇苯醚PPH等）；（四）、醇醚酯类(如己二醇丁醚醋酸酯、3-乙氧基丙酸乙酯EEP)等；从成膜助剂的主要生产厂商和主要产品来看，具代表性的有BASF公司的Lusolvan FBH、美国Du Pont的DBE-IB、英国Chemoxy公司的COASOL的（己二酸二异丁酯、戊二酸二异丁酯和丁二酸二异丁酯的混合物），比利时Neste perstorp公司的Nexcoat 795（2，2，4-三甲基-1，2-戊二醇-异丁单酯），美国DowChemical 公司的Dowanol pph（丙二醇苯醚）、DAL-PADC、DAL-PADD、DPnB，伊士曼（EASTMAN CHEMICAL）化学公司的Texanol、EEH、OE300、OE400，英国海名斯化学公司的SER-AD FX510、SER-AD FX511、江苏润泰化学有限公司的十二碳醇酯（酯醇12）等。
伊士曼成膜助剂 介绍资料
• 提供最佳的性能平衡 • 提供最佳的性价比
Optifilm Enhancer 300（OE300)
低味，非VOC成膜助剂用于乳胶漆
• 独特的双酯结构 • 低气味 • 非VOC • 在广泛的施工条件下提供非常良好的性能平衡 • 尤其适合内墙亚光和低光泽墙面涂料 • 优异的干/湿膜性能 • 能和缔合型增稠剂产生协同效应，降低缔合型增稠剂的
% Coalescent Required for LTC (versus Texanol EA Control)
120%
100%
80% 60% 40%
Texanol EA Eastman EEH
20%
0%
Coalescing effIincteirieornMactty gains Exterior with Eastman EEH Exterior Semi- Interior High can allow
比重测定
折射率测定仪 亨特色度仪
卡尔费休水份测定 数字滴定仪
QESCL
齐鲁伊士曼精细化工有限公司
QESCL is a SINOPEC-Foreign equity joint venture company. Main plant location is
located within the battery limit of Qilu Petrochemical site in Zibo City, Shangdong Province, China. QESCL 是中石化与Eastman的合资企业.工厂坐落于山东淄博齐鲁石化区内.
原理篇
建筑乳胶漆
平光漆 高 颜基比
颜料
成膜助剂TEXANOL

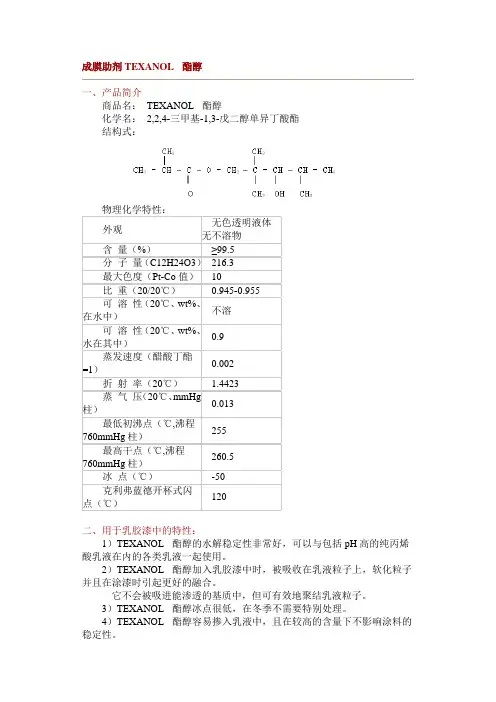

成膜助剂TEXANOL酯醇一、产品简介商品名：TEXANOL酯醇化学名：2,2,4-三甲基-1,3-戊二醇单异丁酸酯结构式：外观无色透明液体无不溶物含量（%）≥99.5分子量（C12H24O3）216.3最大色度（Pt-Co值）10比重（20/20℃）0.945-0.955可溶性（20℃、wt%、在水中）不溶可溶性（20℃、wt%、水在其中）0.9蒸发速度（醋酸丁酯=1）0.002折射率（20℃） 1.4423蒸气压（20℃、mmHg柱）0.013最低初沸点（℃,沸程760mmHg柱）255最高干点（℃,沸程760mmHg柱）260.5冰点（℃）-50克利弗蓝德开杯式闪点（℃）120二、用于乳胶漆中的特性：1）TEXANOL酯醇的水解稳定性非常好，可以与包括pH高的纯丙烯酸乳液在内的各类乳液一起使用。
2）TEXANOL酯醇加入乳胶漆中时，被吸收在乳液粒子上，软化粒子并且在涂漆时引起更好的融合。
它不会被吸进能渗透的基质中，但可有效地聚结乳液粒子。
3）TEXANOL酯醇冰点很低，在冬季不需要特别处理。
4）TEXANOL酯醇容易掺入乳液中，且在较高的含量下不影响涂料的稳定性。
5）TEXANOL酯醇是乳液聚合物的强溶剂。
三、使用方法1）对于乳胶漆，TEXANOL酯醇的添加量主要取决于乳液聚合物的硬度，较硬的乳液（高Tg值）要比较软的乳液（低Tg值）需要更多的添加量才能达到相同的成膜效果。
另外，使用同一乳液的不同配方（PVC不同），也会要求不同的TEXANOL酯醇的加入量。
2）在一般情况下，TEXANOL酯醇的添加量按乳液固含量的3～10%左右考虑。
偏大的加入量可得到更好的效果。
在不超过乳液固含量的12%时，不会对乳液的稳定造成影响。
3）在乳胶漆生产中使用TEXANOL酯醇的操作十分简单，原则上可在生产的任意阶段直接搅拌加入。
如果在加入的过程中发生凝胶现象，可以用生产乳胶漆中应加份量的水和表面活性剂与TEXANOL酯醇预先混合，然后将其混合液加入乳液即可。
成膜助剂的助成膜机理、性能和发展趋势

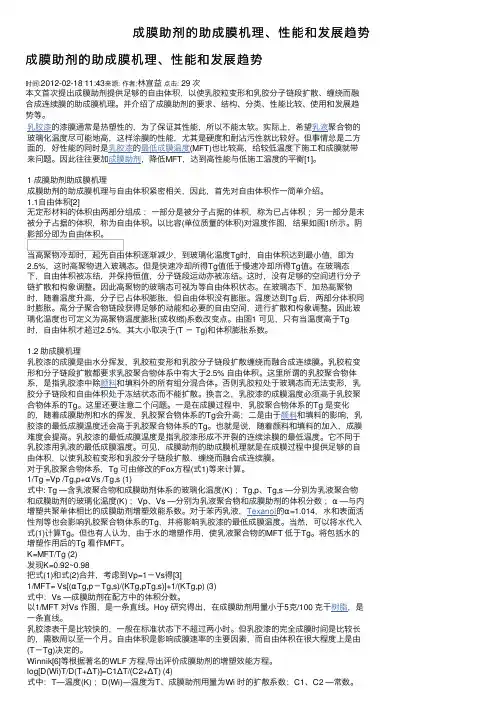

成膜助剂的助成膜机理、性能和发展趋势成膜助剂的助成膜机理、性能和发展趋势时间:2012-02-18 11:43来源:作者:林宣益点击: 29 次本⽂⾸次提出成膜助剂提供⾜够的⾃由体积，以使乳胶粒变形和乳胶分⼦链段扩散、缠绕⽽融合成连续膜的助成膜机理。
并介绍了成膜助剂的要求、结构、分类、性能⽐较、使⽤和发展趋势等。
乳胶漆的漆膜通常是热塑性的，为了保证其性能，所以不能太软。
实际上，希望乳液聚合物的玻璃化温度尽可能地⾼，这样涂膜的性能，尤其是硬度和耐沾污性就⽐较好。
但事情总是⼆⽅⾯的，好性能的同时是乳胶漆的最低成膜温度(MFT)也⽐较⾼，给较低温度下施⼯和成膜就带来问题。
因此往往要加成膜助剂，降低MFT，达到⾼性能与低施⼯温度的平衡[1]。
1 成膜助剂助成膜机理成膜助剂的助成膜机理与⾃由体积紧密相关，因此，⾸先对⾃由体积作⼀简单介绍。
1.1⾃由体积[2]⽆定形材料的体积由两部分组成：⼀部分是被分⼦占据的体积，称为已占体积；另⼀部分是未被分⼦占据的体积，称为⾃由体积。
以⽐容(单位质量的体积)对温度作图，结果如图1所⽰。
阴影部分即为⾃由体积。
当⾼聚物冷却时，起先⾃由体积逐渐减少，到玻璃化温度Tg时，⾃由体积达到最⼩值，即为2.5%，这时⾼聚物进⼊玻璃态。
但是快速冷却所得Tg值低于慢速冷却所得Tg值。
在玻璃态下，⾃由体积被冻结，并保持恒值，分⼦链段运动亦被冻结。
这时，没有⾜够的空间进⾏分⼦链扩散和构象调整。
因此⾼聚物的玻璃态可视为等⾃由体积状态。
在玻璃态下，加热⾼聚物时，随着温度升⾼，分⼦已占体积膨胀，但⾃由体积没有膨胀。
温度达到Tg 后，两部分体积同时膨胀。
⾼分⼦聚合物链段获得⾜够的动能和必要的⾃由空间，进⾏扩散和构象调整。
因此玻璃化温度也可定义为⾼聚物温度膨胀(或收缩)系数改变点。
由图1 可见，只有当温度⾼于Tg时，⾃由体积才超过2.5%，其⼤⼩取决于(T － Tg)和体积膨胀系数。
1.2 助成膜机理乳胶漆的成膜是由⽔分挥发，乳胶粒变形和乳胶分⼦链段扩散缠绕⽽融合成连续膜。
什么是成膜助剂

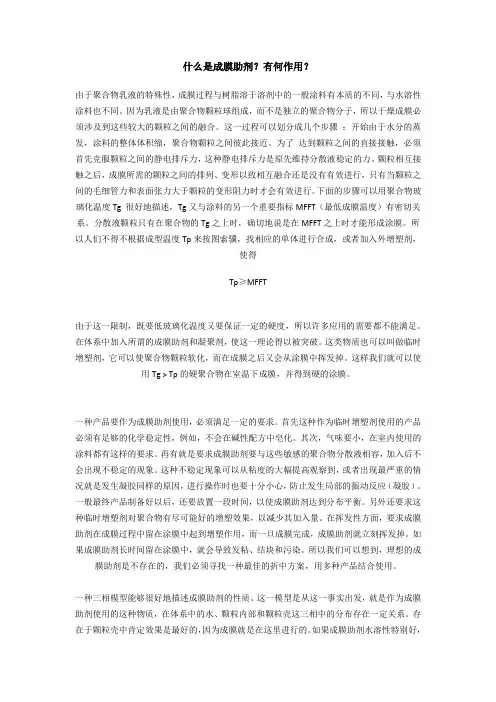

什么是成膜助剂？有何作用？由于聚合物乳液的特殊性，成膜过程与树脂溶于溶剂中的一般涂料有本质的不同，与水溶性涂料也不同。
因为乳液是由聚合物颗粒球组成，而不是独立的聚合物分子，所以干燥成膜必须涉及到这些较大的颗粒之间的融合。
这一过程可以划分成几个步骤：开始由于水分的蒸发，涂料的整体体积缩，聚合物颗粒之间彼此接近。
为了达到颗粒之间的直接接触，必须首先克服颗粒之间的静电排斥力，这种静电排斥力是原先维持分散液稳定的力。
颗粒相互接触之后，成膜所需的颗粒之间的排列、变形以致相互融合还是没有有效进行，只有当颗粒之间的毛细管力和表面张力大于颗粒的变形阻力时才会有效进行。
下面的步骤可以用聚合物玻璃化温度Tg 很好地描述，Tg又与涂料的另一个重要指标MFFT（最低成膜温度）有密切关系。
分散液颗粒只有在聚合物的Tg之上时，确切地说是在MFFT之上时才能形成涂膜。
所以人们不得不根据成型温度Tp来按图索骥，找相应的单体进行合成，或者加入外增塑剂，使得Tp≥MFFT由于这一限制，既要低玻璃化温度又要保证一定的硬度，所以许多应用的需要都不能满足。
在体系中加入所谓的成膜助剂和凝聚剂，使这一理论得以被突破。
这类物质也可以叫做临时增塑剂，它可以使聚合物颗粒软化，而在成膜之后又会从涂膜中挥发掉。
这样我们就可以使用Tg > Tp的硬聚合物在室温下成膜，并得到硬的涂膜。
一种产品要作为成膜助剂使用，必须满足一定的要求。
首先这种作为临时增塑剂使用的产品必须有足够的化学稳定性，例如，不会在碱性配方中皂化。
其次，气味要小，在室内使用的涂料都有这样的要求。
再有就是要求成膜助剂要与这些敏感的聚合物分散液相容，加入后不会出现不稳定的现象。
这种不稳定现象可以从粘度的大幅提高观察到，或者出现最严重的情况就是发生凝胶同样的原因，进行操作时也要十分小心，防止发生局部的振动反应（凝胶）。
一般最终产品制备好以后，还要放置一段时间，以使成膜助剂达到分布平衡。
另外还要求这种临时增塑剂对聚合物有尽可能好的增塑效果，以减少其加入量。
助剂的主要作用及类型
助剂的主要作用及类型
大家都知道水性外墙涂料主要由基料、填料、颜料、助剂和水五大部分组成。
今天启利小编带大家初步认识一下助剂。
助剂的主要作用是什么？
助剂也称辅助的特殊材料。
主要的作用是改善涂料及涂膜的某些性能，虽然用量很小，但对涂料性能却有显著影响，对水性涂料尤为显著。
建筑涂料中常用的助剂有哪些种类？
（1）分散剂：能改善颜料的分散性，缩短颜料浆的研磨时间，使建筑涂料中的颜料充分发挥作用，并使体系稳定。
（2）流平剂：能改善涂料的涂膜外观及施工性能。
（3）成膜助剂：使涂料的融合与成膜迅速完成，改变乳液的成膜温度。
（4）增稠剂：提高涂料的黏度，改变涂料的流变性，防止施工时产生挂流等弊端，提高施工性能。
（5）消泡剂：涂料在制作过程中由于不同程度的加入了一些表面活性剂，因而在制备和使用过程中均有起泡的倾向，必须采用消泡剂消泡，消除搅拌及施工时产生的气泡，从而涂刷完毕后，墙面上不会产生因气泡爆裂而产生的针孔。
（6）防霉剂：水性涂料中存在某些微生物，如果环境的温度、适度适合，微生物就会大量繁殖，引起涂膜的腐败、发霉变质，不仅影响效果，而且会使涂料失去保护功能，因此加入适量的防霉剂即可解决此类问题。
（7）防腐剂：防止涂料在罐内变质。
助剂用量虽小，但是作用却是不容忽视。
而且，不同品质的助剂，价格差异非常之大。
随着涂料行业竞争加剧，优秀涂料厂家非常重视助剂的研发与使用。
启利漆助剂，90%来自陶氏化学，最佳的适配性以及科学的配比，为涂料品质的稳定性提供了保障。
水性防水涂料中助剂的应用
水性防水涂料中助剂的应用卓创资讯本网编辑采编于：2005-6-28 15:42:08 【大中小】【关闭】1 概述作为防水涂料的原材料之一 ,助剂的用量通常很少 (一般为配方总量的1 % 左右),但作用却很大。
它的加入不仅可以避免产生许多涂料的缺陷及涂膜弊病 ,同时又可以使防水涂料的生产和施工过程易于控制 ,而且某些助剂的添加,可以赋予防水涂料一些特殊的功能。
所以 ,助剂是水基防水涂料的重要组成部分2 助剂的功能与应用水性防水涂料中常用的助剂有成膜助剂、增稠剂、分散剂、润湿剂、消泡剂、增塑剂、防霉杀菌剂等。
2. 1 成膜助剂成膜助剂又称凝聚剂、聚结剂 ,通常为高沸点溶剂 ,会在涂膜形成后慢慢挥发掉。
在乳胶漆中,成膜助剂因为对乳胶粒子的溶解作用而使粒子表面软化 ,因而促使聚合物粒子易受压变形,融合成膜。
成膜助剂的加入同时可降低防水涂料的最低成膜温度。
常用的成膜助剂有:乙二醇、丙二醇、己二醇、丙二醇丁醚、乙二醇丁醚、丙二醇乙醚、甲基苄醇、一缩乙二醇、乙二醇丁醚醋酸酯等。
通常应用于防水涂料的胶乳都具有较低的玻璃化转变温度( Tg ),如VAE 乳液的Tg 在-3 ℃ 左右因此 ,在大多数气温高于5 ℃ 条件下 ,这些乳液都可以正常成膜。
而成膜助剂的加入 ,对加速涂膜干固起到了一定的作用。
图 1 是乙二醇作为成膜助剂时 ,对丙烯酸防水涂料干固时间的影响。
由图1 可见,随着乙二醇掺量的增加,涂膜的干固时间也随之降低。
因此 ,对于某些特殊的防水工程(例如:现场湿度很大,通风条件又不好,而且工期又紧的工程 ), 在不影响产品质量的前提下 , 可适当多添加一些成膜助剂。
图 1 助剂对涂膜干固时间的影响成膜助剂除有助于成膜性能外 ,还有降低防水涂料冻结温度的功能。
例如乙二醇、丙二醇就可作为涂料的防冻剂使用。
图 2 为乙二醇、丙二醇对某丙烯酸乳液冰点的影响。
图 2 防冻剂对乳液冰点的影响由图 2 可见,随着乙二醇、丙二醇掺量的增加,聚合物乳液的冰点也随之下降。
涂料助剂的分类及作用
涂料助剂的分类及作用涂料助剂在涂料生产工艺和性能要求中，都承担着重要的角色。
“小小助剂，大大用途”据专家统计，涂料助剂在涂料中可发挥出30种以上的功能，任何一个优秀的配方都会包含几种助剂，一般常规溶剂型涂料助剂应用总量是涂料配方的1%~3%，水性乳胶漆中助剂用量通常是涂料配方5%~8%，在国外一些特殊高档涂料中，涂料助剂的价格成本甚至可占到30%。
涂料助剂种类繁多，下面就由苏州青田的应用工程师来为大家介绍一下：一、按用途分类：①有些助剂是在涂料制造时发挥作用：如分散剂，消泡剂、脱泡剂、乳化剂、催化剂等；②有些助剂是在涂料贮存时发挥作用：如增稠剂、防沉剂、防腐剂、防锈剂、防结皮剂等；涂料在生产阶段中处于高剪切力状态，而在贮存阶段已经没有了剪切力，这时颜填料就容易絮凝、返粗、沉淀等不良现象，这时便需要此类助剂来发挥作用。
③有些助剂是在漆膜干燥时（施工时）发挥作用：如流平剂、防流挂剂、密着剂、基材润湿剂、催干剂、固化剂、导电剂、阻燃剂等。
涂料成膜前是液态，成膜后变成固态，这时涂料由于溶剂挥发产生比表面积增加、表面张力变大，这些助剂便在此阶段发挥作用；二、按起作用的位置和方式分：①表面活性剂：这类助剂拥有吸附基，能在界面或接近界面的位置发挥作用，如润湿分散剂、流平剂、乳化剂、防沉剂、消泡剂、表面处理剂等；②非表面活性剂：这类助剂为了增强涂料漆膜某个或某些性能而在涂膜中发挥作用的，如导电剂、阻燃剂、增稠剂、固化剂、防沉剂、防腐剂、消光剂、增塑剂等；每个助剂都有其特殊的作用，但有时当两种或多种涂料助剂添加在一起时，它们有时会出现“拆台”的现象，这时，你就要特别注意助剂之间的平衡性了，只有通过多种添加比例的实验，才能寻找出各种助剂在配方中发挥最大的功效、且减少它们功能相互抵消的“拆台”现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成膜助剂种类性能及应用
第三章成膜助剂性能比较及使用
在设计涂料配方时，很重要的一点是考虑到成膜助剂的活性及其在乳液中的分层现象。
溶解度参数影响成膜助剂的活性，因为水性乳液是两相体系，主要是水相和聚合物相，成膜助剂在这两相的浓度主要取决于聚合物和溶剂的亲水和亲油的平衡。
成膜助剂在两相的分配方式是成膜助剂活性的主要因素，亲油性的成膜助剂主要分数在亲油性的聚合物中，只有少量存在于水中；亲水性的成膜助剂主要分数在水相中，只有少量存在于聚合物中。
成膜助剂紧密地参与到成膜过程中，因此其对漆膜的光泽、耐擦洗性、腐蚀性、耐水性、及干燥时间都有影响。
3.1成膜助剂与乳液的相容性
成膜助剂与乳液的相容试验结果表明：苯甲醇（BA）、乙二醇丁醚（EB）、丙二醇苯醚（PPH）在苯丙乳液中相容性好，PPH在纯丙乳液外的其他乳液中相容性好，但这几种成膜助剂都要缓慢滴加，否则容易造成絮凝。
对于纯丙乳液，加入上述三种成膜助剂都会产生絮凝，易造成破乳。
十二碳醇酯在任何一种乳液中的相容性都很好，且添加方式简单，不易造成破乳，对乳液具有普遍性。
3.2对乳液最低成膜温度的影响
乳胶的最低成膜温度是指乳胶形成不开裂、连续涂膜的最低温度。
要达到最低成膜温度0℃时成膜助剂的用量越少越好。
对于苯丙乳液，加入苯甲醇的量要比其它成膜助剂少，这可能是因为相似相容原理，苯甲醇能最大程度上软化苯丙乳液粒子，使之以较少的用量就使乳液的最低成膜温度降至0℃.但是苯甲醇的毒性较大，对其它类型的乳液相容性也较差，必须与醇类溶剂配合使用。
乙二醇丁醚可溶于水，加到乳液中后不易与乳胶粒子接触，所以其用量相应要多些，由于其挥发速度与水相当，甚至更快，所以对成膜不利，进而影响涂膜性能。
PPH对苯丙乳液的效果好些，但由于其在水中的溶解度略大，不易与乳液粒子接触，效果不理想。
因此，对于PPH相容的乳液，与十二碳醇酯效果差不多，但对于纯丙乳液或其它类型的乳液，十二碳醇酯在加入方式上比其它成膜助剂方便简易，而且用量少。
3.3十二碳醇酯用于乳胶漆中的特性
十二碳醇酯是乳胶类聚合物的强溶剂，并且水解稳定性非常好，因而其适用范围广（可用于包括高PH值的纯丙、苯丙、醋丙、硅丙、及聚醋酸乙烯等多种乳液当中）、聚结性能高，是一种非常理想的成膜助剂。
十二碳醇酯具有突出的溶剂作用，即具有极强的聚结能力。
在较少的用量情况下，能免十分有效地降低乳胶漆的最低成膜温度（MFFT），扩大使用高玻璃化温度（Tg值）类聚合物的乳胶漆在不同环境温度下的使用范围。
促进乳胶漆成膜
十二碳醇酯与其他成膜助剂相比，水溶性小（见表），易于被乳胶粒子吸附，可直接接触于胶粒，更易于对胶粒的溶胀；其挥发速率低，成膜前保留在乳胶漆涂层中，溶剂作用不会受水的挥发影响，成膜的连续性更好；而其又具有适宜的挥发度，在乳胶漆成膜后短的时间内完全挥发掉，不会影响乳胶漆配方所设计的硬度及光泽。
表1几种成膜助剂特性的比较
成膜助剂水解稳定性水溶性（%）挥发率（BAC=1）凝固点（℃）
苯甲醇差 3.8 0.09 -15.3
乙二醇单丁醚好100 0.06 -76
十二碳醇酯好0.2 0.002 -50 优异的湿膜性能
用十二碳醇酯为成膜助剂的乳胶漆具有优异的湿膜性能，其在垂直面上的抗流挂特性和漆膜表面刷痕所需要的流平性之间达到一个恰当的平衡。
表2 含十二碳醇酯胶乳的流平性能
胶乳刮板流平值抗流挂指数
AIRFLEX500 AIRFLEX728 FLEXBOND325 8 7 9 8 12 8
刮板流平值：10—最好1—最差
抗流挂指数：12—最好 3—最差
改善乳胶漆漆膜性能
由于十二碳醇酯的溶剂作用，乳胶粒子成膜时结合更加紧密、连续，形成平滑、均匀的漆膜，从而使漆膜的耐擦洗性、展色性、光泽度以及耐候性等得到较大的提高。
a、提高耐擦洗性能
加入少量的十二碳醇酯，耐擦洗性能显著提高。
通过对NBB-12丙烯酸无光乳胶漆（PVC=66%）中添加不同百分比的十二碳醇酯所得到耐擦洗数据（按GB9266测定）可以证实。
表3 十二碳醇酯不同用量乳胶漆膜的耐擦洗性能
十二碳醇酯加入量
（100份乳胶漆中所占的百分比）
耐擦洗性（次）
0 900
1 2100
2 2800
4 2800
b、光泽及展色性：
未加入成膜助剂的乳胶漆，在低温下干燥时不易成膜或成膜不良，涂膜表面粗糙、无光泽，甚至有龟裂，造成较强的光散射。
而十二碳醇酯的助成膜作用及改善乳胶漆中颜料均匀性和稳定性的作用可以解决这一问题，能够在很大的温度及湿度及温度范围内提高漆膜光泽度及色彩的均匀性。
而且漆膜的手感性好．
c、提高耐候性
加入十二碳醇酯后，改善了树脂颗粒之间的聚结，从而降低了涂层对水蒸气的透过性；涂层干燥后收缩引起的基料树脂之间的应力松弛改善了涂层对底材的附着性；胶粒更加紧密的结合，涂膜机械强度提高，从而使涂膜能够抗断裂和完全剥离，较大提高耐候性。
制漆稳定性
a、制漆贮存稳定
由十二碳醇酯作为成膜助剂经验证对包括高PH值的丙烯酸乳胶漆在内，储存没有什么不良影响。
表4 不同用量十二碳醇酯对乳胶漆贮存稳定性
十二碳酸加入量（乳液固含量wt%）丙烯酸系乳胶漆粘度 Kreb 醋酸乙烯/丙烯酸系乳胶漆粘度 Kreb 室温熟化52℃老化室温熟化52℃老化
4 8 12 90 90 90 92 90 91 76 7
5 75 68 71 72
注：粘度Kreb为克雷布粘度单位
b、制漆冻融稳定
水溶性的成膜助剂如松油醇，丙二醇醚类，随用量增大而使乳液的粘度增大，成膜助剂用量过高，则对乳胶漆的冻融稳定性不利。
十二碳醇酯用量达12%时，也有可能产生胶冻现象，而在常规用量时，则仍具有良好的冻融稳定性。
表5 不同用量十二碳醇酯对乳胶漆冻融稳定性
十二碳醇酯加入量（乳液固含量wt%）丙烯酸系乳胶漆粘度Kreb 醋酸乙烯/丙烯酸乳胶漆粘度Kreb 室温熟化冻融循环后室温熟化冻融循环后
4 8 12 90 90 87 94 132 胶冻78 78 79 81 81 胶冻
注：粘度Kreb为克雷布粘度单位
c、制漆PH稳定
成膜助剂的水解会影响乳胶漆的PH值。
十二碳醇酯是一种水解性极为稳定的成膜助剂，几乎不受乳胶漆中碱性的影响。
十二碳醇酯的使用方法
十二碳醇酯的加入量：十二碳醇酯的用量根据乳液聚合物的玻璃化温度（Tg值）及要求对乳胶漆降至的最低成膜温度（MET）而决定。
Tg值高的乳液要达到同样的MET，添加量需要多一些。
另外，在设计涂料配方时，要考虑内、外墙涂料和具体施工的气候条件，通常外墙涂料要比内墙涂料多加一些，冬天要比夏天多加些。
十二碳醇酯的加入方法：十二碳醇酯可在乳胶漆生产的任意阶段直接加入，对于某些体系，可以采用乳化法加入以便更好地混溶。
加入方式为：将其先与表面活性剂搅拌后加入乳液中即可。
十二碳醇酯如能分两次加入会充分发挥它的作用，在研磨阶段加入1/2量，十二碳醇酯会有助于颜填料的润湿和分散，在调漆阶段加入1/2量，十二碳醇酯会有助于抑制泡沫的产生。
丙二醇苯醚的使用方法
丙二醇苯醚的添加量取决于乳液聚合物的硬度，较硬的应比较软的用量大，才能达到相同的成膜效果。
一般情况下，纯丙乳液加入量为3．5％～6％，醋丙乳液添加量为2．5％～4．5％，苯丙乳液一般为2％～4％。
丙二醇苯醚可在制漆的任何阶段加入，如能分两次加入，更能充分发挥其作用。
在研磨过程加入1／2，有助于颜料的润湿和分散，在调漆阶段加入l／2，有助于抑制泡沫产生。
第四章成膜助剂十二碳醇酯的测定方法
本测定方法适用于生产的用于涂料生产中降低胶漆最低成膜温度的十二醇酯.
项目指标
外观无色透明液体
含量,%, 98.5±1
酸值,mgKOH/g, ≤0.5
1.试验方法
4.1外观的测定
用目测法测定
4.2酸值的测定
按GB/T12717的规定进行.
4.3十二碳醇酯含量的测定
4.3.1方法提要
采用气相色谱法,用面积归一法定量.
4.3.2试剂
----------固定液:XE—60
---------担体:ChromosorbW/AWDMCS(60目~80目).
4.3.3仪器
4.3.3.1气相色谱仪,具有氢火焰离子化检测器.
4.3.3.2色谱数据处理工作站.
4.3.3.3微量注射器:10u1.
4.3.4色谱条件
---------柱温:165℃.
------氮气流速:40mL/min.
------氢气流速:40mL/min.
------空气流速:40mL/min.
------进样量:0.4uL.
4.3.5测定步骤
特色谱条件稳定后,色谱柱中注入0.4uL被测样品,用色谱数据处理机,按修正面积归一化法进行定量计算.
4.3.6计算
含量X按公式(1)计算:
式中:X-----试样中十二碳醇酯含量,%;
A1-----试样中十二碳醇酯峰面积;
F1-----试样中十二碳醇酯峰面积校正因子;
Ai-----试样中各组分峰面积;
Fi-----试样中各组分峰面积相应校正因子;。
