怎样制作等高线地图
等高线地图的制作--牧童
牧童团队，军迷驴友。
（内部学习材料）写在前面的话：这些资料都是整理自以前的一些数据，当然基本也就是摘抄自网络。
在整理过程中由于不是一气呵成，很多环节的演示截图可能地图数据不是一处，还请见谅。
修改版次2010.05PC牧童2011.02第一章.前言 (3)第二章.基本概念 (4)第三章.基础数据 (7)第四章.用到的软件 (8)第五章.自制户外登山地图 (9)5.1：下载SRTM3高程数据 (9)5.2：导入SRTM3数据到Global Mapper(以下简称GM) (12)5.2.1加载SRTM数据 (12)5.2.2截取输出DEM (15)5.3：生成等高线 (20)5.3.1等高线 (20)5.3.2 等高线的设置 (25)5.3.3阴影调节 (27)5.3.4日志文件 (28)5.3.5生成TIFF (28)第六章地图图像的叠加 (30)第七章其他数据输出方式 (31)7.1输出Jpg (31)7.2 Google地图数据 (34)第八章.地标的加载 (38)8.2 OziExplorer的用法 (38)第一章.前言自从喜欢上了户外运动，爬山爬的一发不可收拾，05年初买了一个GPS，最初只是为了避免在山中迷路，随着疯癫程度的增加，麦哲伦100已经远远不够我的需要了。
我开始转向等高线地图的制作。
（现在回首，貌似麦哲伦100也无所谓不够用，反正我喜欢用地图了。
）工作条件便利也使收集了不少资料，因为英语极烂，在学习的过程中遇到不少困难。
（还好后来都搞到了中文软件，晕在学习材料都是英文的，呜呼哀哉。
）现在我把积累的东西写下来，也让牧童团队的队员们少走弯路，尽快入门。
当然，喜欢的就可以转载，学习无止境，户外无疆界。
这份材料就本着实用主义的精神，能把地图做出来就行了，如果哪些地方说的不对，互相交流给与指正！第二章.基本概念理解重点：地理坐标系（经纬度）、投影坐标系、WGS84坐标系、UTM坐标系地理坐标系统说白了就是经纬度，经纬度坐标是球面坐标。
图解大比例等高线地图的制作
一、背景知识1、地球椭球体又称“地球椭圆体”和“地球扁球体”。
代表地球大小和形状的数学曲面。
以长半径和扁率表示。
因它十分迫近于椭球体，故通常以参考椭球体表示地球椭球体的形状和大小。
椭圆绕其短轴旋转所成的形体，并近似于地球大地水准面。
大地水准面的形状即用相对于参考椭球体的偏离来表示。
通常所说地球的形状和大小，实际上就是以参考椭球体的半长径、半短径和扁率来表示。
1975年国际大地测量与地球物理联合会推荐的数据为：半长径6378140米，半短径6356755米，扁率1∶298.257。
通俗地说就是将大地体绕短轴飞速旋转所形成的一个表面光滑的，规则的地球形体。
是对地球形体的描述，是为了测量成果的计算和测图工作的需要而定义的。
2、WGS－84坐标系WGS－84坐标系（World Geodetic System）是一种国际上采用的地心坐标系。
坐标原点为地球质心，其地心空间直角坐标系的Z轴指向国际时间局（BIH）1984.0定义的协议地极（CTP）方向，X轴指向BIH1984.0的协议子午面和CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系。
这是一个国际协议地球参考系统（ITRS），是目前国际上统一采用的大地坐标系。
GPS广播星历是以WGS-84坐标系为根据的。
WGS84坐标系，长轴6378137.000m，短轴6356752.314，扁率1/298.257223563。
WGS-84地心坐标系可以与1954北京坐标系或1980西安坐标系等参心坐标系相互转换。
3、UTM投影UTM投影全称为“通用横轴墨卡托投影”UNIVERSAL TRANSVERSE MERCATOR PROJECTION ，是一种“等角横轴割圆柱投影”，椭圆柱割地球于南纬80度、北纬84度两条等高圈，投影后两条相割的经线上没有变形，而中央经线上长度比0.9996。
此投影系统是美国编制世界各地军用地图和地球资源卫星像片所采用的投影系统。
等高线的绘制方法
等高线的绘制方法等高线是地形图上表示地形地貌特征的重要记号，它是根据特定的高程范围，在指定区域内沿着特定的高程过程画出的曲线图。
它可以清楚地反映出某一高程等级的地形形态状况，被称为地形图上的“表情符号”。
等高线的绘制也是地形图制作的重要环节，一般通过计算机来生成等高线。
具体的绘制方法如下：（一）数据准备。
首先要准备必要的原始数据，一般是测量得到的地形高程数据，或者是测量得到的数据表，以及制图的相关参数。
（二）绘图参数的确定。
首先要确定制图的高程范围，即所要表示的高程范围，制图时一般以递增的方式来表示，如200m， 300m，400m…等。
同时，需要确定地形等高线的技术参数，比如等高线步长和间断步长等。
（三）数据插值。
在此阶段，将原始数据按照一定的模式进行插值处理，以实现数据之间的线性插补，使原始数据变成足够多的数据点，从而实现更加准确的等高线绘制。
（四）分区等高线的绘制。
在插值处理之后，基于预先确定的绘图参数，开始将数据点拟合成相应的等高线条，以完成等高线的绘制。
（五）等高线平滑处理和缩放处理。
有时画出的等高线会弯曲过于曲折，这时就需要进行等高线平滑处理，使其更加平整，以及缩放处理，让图上所表示的形状可以更清楚。
（六）修正结果。
完成绘图之后，可以根据原始地形图和绘制结果，检查识别出的等高线是否符合实际的地形状况，若发现出入，则需要进行细微的修正，并调整技术参数，直到最终 achieve desired results 。
等高线的绘制是数字地形图制图的重要环节，若想拟出完全符合实际情况的等高线，除了正确的数据准备和确定制图参数之外，还需要综合考虑插值、等高线绘制、平滑处理等，以及结果的检查和修正等环节，以确保绘制精度。
测绘技术中如何制作等高线图
测绘技术中如何制作等高线图测绘技术是指通过测量和计算方法，获取地球表面地理实况的准确数据，以绘制地图和进行空间分析。
在测绘技术中，等高线图是一种常见的地形图形式，它描述了地球表面上的地势高度变化。
等高线图的制作需要复杂的测量和数据处理过程，下面将介绍测绘技术中如何制作等高线图的一般流程和方法。
首先，制作等高线图需要进行地面高程的测量。
测量高程的一种常用方法是采用全站仪或GPS仪器，通过测量地面或建筑物上不同点的高程值，以及这些点之间的距离和方位角，来确定地面形状和地势的变化。
此外，测量过程中还需考虑大气折射等因素的影响，进行相应的修正。
接下来，得到高程数据之后，需要进行数据处理和分析。
首先，要将所有测量得到的高程数据以数字形式存储，并进行数据清理和筛选，去除异常值和误差。
然后，根据地面实际的地形变化情况，确定适当的间隔，将地面划分为若干个等高线间隔区间。
例如，可以根据地形的陡峭程度和特征来确定不同区间的等高线间隔，使得表达地貌特征的等高线能够更加清晰地显示。
在数据处理的过程中，还需要进行插值操作，补充缺失的高程数据。
插值是一种利用已知点的属性值，推断未知点的数值或属性的方法。
在等高线图的制作中，如果某些地区缺少测量数据，可以利用插值方法来预测这些缺失点的高程值。
常用的插值方法包括反距离加权插值法、克里金插值法等，根据实际情况选择适合的方法进行处理。
然后，可以利用插值得到的高程数据，根据设定的等高线间隔，绘制等高线。
一种常用的绘制方法是绘制等高线的中线，并在中线两侧用符号表示地形的陡峭程度。
在绘制过程中，需要注意等高线的闭合、连接和变化等情况，使得等高线图的表达更加准确和合理。
此外，还可以通过配色方案和图例，增强等高线图的可视化效果，使得地形特征更加直观和清晰。
最后，制作等高线图后还需要进行质量评估和验证。
通过与实际地形进行对比，验证等高线图的准确性和可信度。
同时，在绘制等高线图的过程中，还需注意数据的处理和分析方法是否科学和合理，以及绘制的结果是否符合地形特征的实际情况等，对于错误和偏差进行修正和调整。
等高线地形图模型制作
等高线地形图模型制作引言地形图是一种显示地球表面特征的图形，可以反映地面高度和地形起伏。
等高线地形图模型则是将地形图转化为可视化的三维模型，使人们更直观地观察和了解地面的特征。
本文将介绍等高线地形图模型的制作过程，包括数据获取、数据处理以及模型生成等步骤。
数据获取制作等高线地形图模型的第一步是获取地形数据。
常用的获取地形数据的方法有三种：1. 公开数据集许多国家和地区的政府部门都有提供公开的地形数据集，可以从他们的官方网站或相关数据库中获取。
例如美国地质调查局（USGS）提供了全美的等高线数据集，欧洲空间局（ESA）提供了全球的高程数据集等。
2. 遥感数据遥感数据是利用传感器从航空器或卫星上获取的地表信息。
这些数据通常包括地形高度信息，可以通过遥感图像处理软件提取出来。
一些商业遥感数据提供商如DigitalGlobe和GeoSage等提供全球范围的高程数据。
3. 激光雷达测量激光雷达技术也称为LiDAR（Light Detection and Ranging），它通过发射激光束并测量其返回时间来获取地表高度信息。
激光雷达测量的精度很高，广泛应用于地形测绘。
激光雷达的数据可以通过激光数据处理软件进行处理和提取。
根据实际需要，可以选择其中一种或多种方法来获取地形数据。
数据处理获取到地形数据后，需要进行一些处理以适应等高线地形图模型的生成过程。
以下是常用的数据处理步骤：1. 数据清洗地形数据通常包含了一些无效或错误的数据点，需要进行清洗。
可以通过数据处理软件或编程语言进行筛选、去噪和修复。
2. 数据插值地形数据一般以离散的点或线的形式存在，需要进行插值以获取连续的高程数据。
常用的插值方法有：反距离加权插值（IDW）、三角网格插值（TIN）和克里金插值等。
3. 数据平滑为了生成更美观的等高线地形图模型，可以对地形数据进行平滑处理。
平滑的方法包括均值滤波、高斯滤波和中值滤波等。
在完成数据处理之后，就可以开始生成等高线地形图模型了。

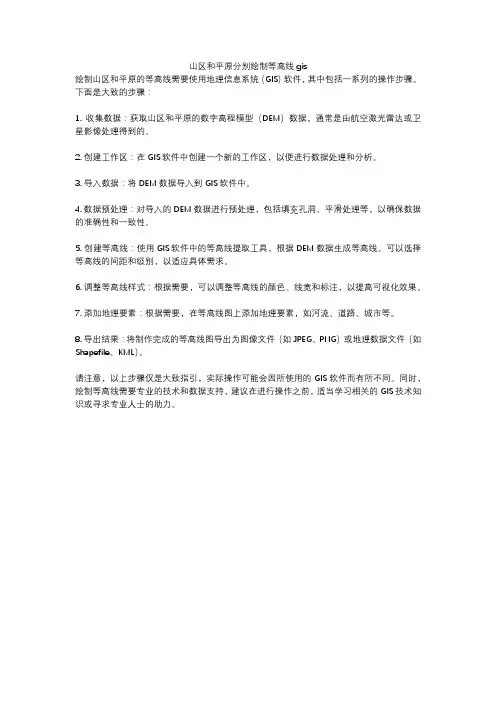

山区和平原分别绘制等高线gis
山区和平原分别绘制等高线gis
绘制山区和平原的等高线需要使用地理信息系统（GIS）软件，其中包括一系列的操作步骤。
下面是大致的步骤：
1. 收集数据：获取山区和平原的数字高程模型（DEM）数据，通常是由航空激光雷达或卫星影像处理得到的。
2. 创建工作区：在GIS软件中创建一个新的工作区，以便进行数据处理和分析。
3. 导入数据：将DEM数据导入到GIS软件中。
4. 数据预处理：对导入的DEM数据进行预处理，包括填充孔洞、平滑处理等，以确保数据的准确性和一致性。
5. 创建等高线：使用GIS软件中的等高线提取工具，根据DEM数据生成等高线。
可以选择等高线的间距和级别，以适应具体需求。
6. 调整等高线样式：根据需要，可以调整等高线的颜色、线宽和标注，以提高可视化效果。
7. 添加地理要素：根据需要，在等高线图上添加地理要素，如河流、道路、城市等。
8. 导出结果：将制作完成的等高线图导出为图像文件（如JPEG、PNG）或地理数据文件（如Shapefile、KML）。
请注意，以上步骤仅是大致指引，实际操作可能会因所使用的GIS软件而有所不同。
同时，绘制等高线需要专业的技术和数据支持，建议在进行操作之前，适当学习相关的GIS技术知识或寻求专业人士的助力。
如何使用CAD绘制等高线图
如何使用CAD绘制等高线图等高线图是一种常用的地形图表示方法，可以帮助我们直观了解地形的高低差异和地势变化。
通过使用CAD软件，我们可以快速而准确地绘制出等高线图。
下面将介绍如何使用CAD软件绘制等高线图的基本步骤和技巧。
首先，在打开CAD软件后，我们需要创建一个新的绘图文件。
选择“新建”选项，并设置好绘图文件的属性，如图纸尺寸、比例尺等。
接下来，我们需要导入地形数据。
在CAD软件中，我们可以使用多种方法导入地形数据，如导入DXF、DWG格式的文件或者通过插件进行导入。
根据实际情况选择最合适的方法。
导入地形数据后，我们可以在图纸上看到地形的轮廓。
为了绘制等高线图，我们需要将地形数据转化为等高线数据。
在CAD软件中，可以通过多边形填充、网格化等方法实现。
选择地形数据区域，使用相应的转换工具将地形数据转化为等高线。
在转化完成后，我们可以开始绘制等高线图。
选择绘图工具，用鼠标进行绘制。
根据地形数据的密度和绘图比例，选择合适的等高线间距和绘制方式。
如果地形变化较为平缓，可以选择较大的等高线间距；如果地形变化较陡峭，可以选择较小的等高线间距。
绘制等高线时，需要保持轮廓的连续性和平滑性。
当等高线绘制完成后，我们可以对等高线图进行美化和标注。
可以添加线宽、填充颜色、阴影效果等，以增加图形的立体感和表现力。
同时，可以在等高线图上标注地形特征，如山峰、河流等，以增加图形的信息量。
绘制等高线图时，还需要注意以下几点技巧：首先，要保证地形数据的准确性和完整性。
正确的地形数据是绘制等高线图的基础，所以要尽可能获取准确和完整的地形数据。
其次，要注意等高线的平滑性和连续性。
等高线应该按照地形的实际变化进行绘制，不应该出现断裂或交叉的情况。
可以使用平滑工具对等高线进行处理，使其更加平滑和连续。
另外，要注意选择合适的等高线间距和绘图比例。
等高线间距和绘图比例的选择应根据实际需要和绘图要求进行调整。
过大的等高线间距会导致地形的细节丢失，过小的等高线间距会使图形过于拥挤。
等高线图的制作方法与注意事项
等高线图的制作方法与注意事项等高线图是一种常用的地图表示方法，可以清晰地展示地形的高度变化。
它在地理学、地质学、气象学等领域具有很重要的应用价值。
制作等高线图并不难，但需要一些基本的地图知识和技巧。
本文将介绍等高线图的制作方法以及一些需要注意的事项。
一、搜集地形数据要制作等高线图，首先需要搜集地形数据。
地形数据可以通过各种方式获取，如卫星遥感、测绘、地理信息系统等。
选择适合的数据源对于制作准确的等高线图至关重要。
另外，需要确保数据的准确性和完整性，避免因为数据缺失或错误导致等高线图不准确。
二、数据预处理在将地形数据用于等高线图制作之前，需要进行一些数据预处理工作。
首先是数据清洗，去除不必要的噪声和异常值，以提高数据的准确性。
然后是数据插值，将数据点之间的缺失值通过插值算法填充，使得地形数据更加连续和平滑。
常用的插值方法包括最邻近插值、反距离加权插值等。
三、等高线划分等高线图的核心就是等高线的划分。
等高线是连接同一高度地点的曲线。
为了制作等高线图，需要选择适当的高度间隔来划分等高线。
高度间隔的选择会影响到等高线图的密度和表现形式。
通常情况下，高度间隔选择越小，等高线图越密集，能更准确地表示地形变化。
而高度间隔选择越大，等高线图越简化，更适合于大面积的地形展示。
四、等高线绘制等高线绘制是等高线图制作的关键步骤。
可以利用地图绘制软件进行绘制，如ArcGIS、QGIS等。
首先，需要在地图上标注等高线的高度数值，以便读者能够准确理解地形的变化。
其次，根据高度间隔，将等高线绘制在合适的位置。
可以使用线条的粗细、颜色等不同的表现形式来显示不同高度的等高线，以增加等高线图的可读性。
五、阴影渲染除了等高线本身，阴影渲染也是制作等高线图的一项重要工作。
阴影渲染能够突出地形的立体感，使等高线图更加生动。
阴影的生成可以通过光照模型来实现，根据地形的高度和光源位置确定地图上的明暗变化。
阴影的强弱和方向可以根据需求进行调整，以达到最佳的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20
现在等高线生成了。
21 设定坐标网格：下拉“工具”菜单，点击“设置 …”
22 弹 出 “ 配 置 ” 面 板，可以看到第一个 “一般设置”卡片， 选“经纬网显示设置 ”为“经纬度网”； 在“网格距离”项下 选“定制”后面可以 填入你需要的网格距 离，我在此填入 0.01°
第一种方法：国家基础地理信息中包括了中国的行 政版图、主要的道路河流、地名等。看！有河流！只要 把这些数据加在做好的等高线地图中就可以了。
25 这个方法的优点是数据准确；不足是只有大江大河 的数据最小的五级河流到“东苕溪”、“长山河”这样 的河流，山上的溪水是没有的。
第二种方法：利用Global Mapper V12的功能实现 水系的生成。这个方法的优点是可以生成山上的小溪流 、小水塘等等，给我们上山规划路线有帮助；但也有不 足，就是数据不一定准确，也许生成有水的地方实际没 有一点水，而它说没有水的地方却又有一条人无法通过 的溪流。但总比什么都没有好，所以现在重点介绍利用 Global Mapper V12的功能实现水系的生成。
15 SRTM文件叠加现有地标、交通、行政区域
首先启动Global Mapper 软件（Global Mapper软 件如何用，就不在这里赘述了），调入你下载的、所在 区域的SRTM数据和你想生成地图的基础地理信息、地名 及坐标等。
为了查看方便，取消立体阴影显示，也可以不取 消，这些立体阴影的光线投射方向、长短都是可以在 Global Mapper中更改的。
8 等高线地图是什么？
浙江省牛头山等高线地图
9 手把手教你做等高线地图
现在言归正传，说说如何制作合适的等高线 地图。
如果制作一张简单的等高线地图，地图上只 有一圈一圈的等高线，那是方便的，但那样的 地图几乎是没有什么实用的价值。麻烦的是我 们要在一张等高线地图标明道路、地名、水系 有可能还可以标明前人打下的轨迹等等，这样 的等高线地图在我们搜救时就非常有用了。
10 制作等高线地图的软件及数据
一、所需软件
Global Mapper 一款功能非常强大的软件，用于 地图、等高线的生成。
Photoshop 一款大家非常熟悉的软件，在此用于 位图的拼接和地图的美化。
11 二、数据来源
高程数据： 说实话，精确的高程数据是国家的机密，业余 人员不可能拿到。我们可以用全球公开的数据，比 如：网站上下载SRTM数据，精度为90米；浙江省所 在 的 区 域 有 srtm_60_06.TIF 、 srtm_60_07.TIF 、 srtm_61_06.TIF和srtm_61_07.TIF四个文件覆盖， 请不要修改文件名。
13 国家基础地理信息： 从网上下载，包括了中国的行政版图、主要的
道路河流、地名等。 中国地名数据： 从网上下载，包括了数万个乡镇级地名及坐标
。 以上数据都是公开的，免费供人们使用的。 GPS数据（轨迹）： 以前有人走过，并打点保存下来的轨迹，如果
有的话可以合成到图上。
14 三、等高线地图制作
有了上述的东西，我们就可以制作等高线 地图了。现在，请跟我一起走上制作等高线地 形图的快乐之旅吧。以杭州西湖群山山径为例 ，说说我的方法，如有不正确之处，请高手不 吝赐教。
地形图上的等高线，可以正确地表示地面上各点的 海拔高度、坡度的大小以及地貌形态等。根据它可以计 算地面坡度、设计进山道路等，所以对山难救援有很大 的实用价值。
7 等高线地图是什么？
以实际地形的等高线，按一定比例绘 制而成的地图。并在地图下方标示制作说 明，让使用者方便使用，就是等高线地图 。主要图示有比例尺、图号、图幅接合表 、图例与方位偏角度等。
12 SRTM是由美国航空航天局(NASA)、美国国家图 像测绘局(NIMA)以及德国与意大利航天机构共同合 作完成，2000年2月11日至22日，通过装载于“奋 进号”航天飞机的干涉成像雷达近11天的全球性作 业，得到了全球表面从北纬60°至南纬56°间陆地 地表80%面积和95%以上的人类居住区、数据量高达 12Tbit的三维雷达数据，然后对雷达数据进行相应 的处理，生成精度较高的数字高程模型。目前这些 数据是免费供人使用的。
6 怎样用等高线判断地面坡形？
1.等高线密集的地方，表示陡坡。2.等高线稀疏的地 方，表示缓坡。3.等高线间隔均匀，表示上下坡度均匀 一致，是均匀坡。4.自下而上，等高线由密而疏，表示 山下部坡较陡，山上部坡渐缓，是凸形坡。5.自下而上 ，等高线由疏而密，表示山下部坡较缓，山上部坡较陡图 的 对 照
4 等高线的种类
5 等高线有什么特性？
① 同一等高线上任何一点高程都相等。 ② 相邻等高线之间的高差相等。等高线的水平 间距的大小，表示地形的缓或陡。 ③ 等高线都是连续、闭合的曲线。 ④ 等高线一般都不相交、不重叠（悬崖处除外 ）。 ⑤ 等高线在图纸上不能直穿横过河谷堤岸和道 路等。
怎1 样制作等高线地图
2 等高线是什么？
等高线指的是地形图上高程相等的各点所连 成的闭合曲线。(把地面上海拔高度相同的点连 成的闭合曲线。)垂直投影到一个标准面上，并 按比例缩小画在图纸上，就得到等高线。等高 线也可以看作是不同海拔高度的水平面与实际 地面的交线，所以等高线是闭合曲线。在等高 线上标注的数字为该等高线的海拔高度。
23 现在，我们可以看到在屏幕上出现了以经纬度每隔 0.01°为坐标的网格线了。
坐标网格生成后，可以打开“工具--设置--线样式 ”，修改网络线的颜色、线型及坐标数字的字体、大小 （建议初学者使用软件默认的设定，等熟悉后再自行修 改）。
怎样在地图上生成水系 在地图上标明水系有两种方法，下面我们一起看看 这两种方法的各自特点和生成方法。
17 生成等高线、设定坐标网格 生成等高线：下拉“文件”菜单，点击“生成等
高线…”
18 弹出“等高线选项”面板。 可以在“等高线设置”卡片内填入20、50或100的 等高距，此处填入50，看看最后的效果，一般出外作图 ，我设定的是20米等高距。 在第二个“简化”卡片中，设定简化为0。 在第三个“等高线生成范围”卡片中，选择确定 等高线的生成范围。
