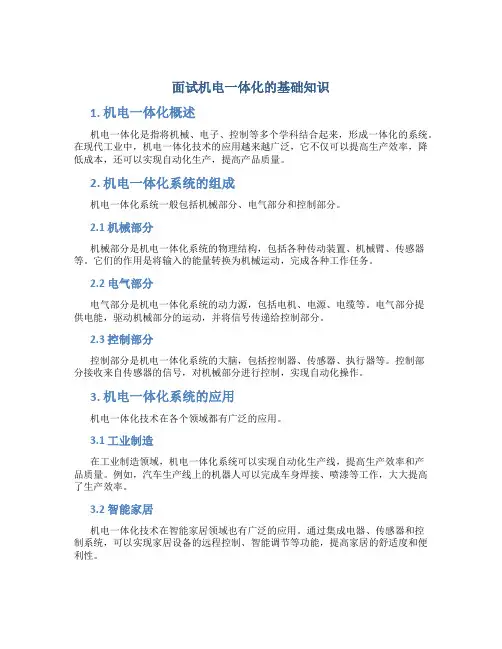

面试机电一体化的基础知识1. 机电一体化概述机电一体化是指将机械、电子、控制等多个学科结合起来,形成一体化的系统。

在现代工业中,机电一体化技术的应用越来越广泛,它不仅可以提高生产效率,降低成本,还可以实现自动化生产,提高产品质量。

2. 机电一体化系统的组成机电一体化系统一般包括机械部分、电气部分和控制部分。

2.1 机械部分机械部分是机电一体化系统的物理结构,包括各种传动装置、机械臂、传感器等。

它们的作用是将输入的能量转换为机械运动,完成各种工作任务。

2.2 电气部分电气部分是机电一体化系统的动力源,包括电机、电源、电缆等。

电气部分提供电能,驱动机械部分的运动,并将信号传递给控制部分。

2.3 控制部分控制部分是机电一体化系统的大脑,包括控制器、传感器、执行器等。

控制部分接收来自传感器的信号,对机械部分进行控制,实现自动化操作。

3. 机电一体化系统的应用机电一体化技术在各个领域都有广泛的应用。

3.1 工业制造在工业制造领域,机电一体化系统可以实现自动化生产线,提高生产效率和产品质量。

例如,汽车生产线上的机器人可以完成车身焊接、喷漆等工作,大大提高了生产效率。

3.2 智能家居机电一体化技术在智能家居领域也有广泛的应用。

通过集成电器、传感器和控制系统,可以实现家居设备的远程控制、智能调节等功能,提高家居的舒适度和便利性。

3.3 医疗设备机电一体化技术在医疗设备领域的应用也越来越多。

例如,手术机器人可以完成微创手术,减少手术风险,提高手术效果。

4. 机电一体化系统的优势机电一体化系统具有以下优势:4.1 提高生产效率机电一体化系统可以实现自动化生产,减少人力投入,提高生产效率。

4.2 降低成本机电一体化系统可以减少人力成本和能源消耗,降低生产成本。

4.3 提高产品质量机电一体化系统可以精确控制各个工艺参数,提高产品质量和一致性。

4.4 增加生产灵活性机电一体化系统可以根据生产需求进行灵活调整,提高生产的灵活性和适应性。

第一章-机电一体化基础知识

第一章-机电一体化基础知识

纺织机电一体化技术基础⏹本章知识点➢了解机电一体化概念➢了解机电一体化相关技术➢了解机电一体化产品的开发步骤➢第一节机电一体化概述➢第二节机电一体化相关技术第一节机电一体化概述一机电一体化的概念➢机电一体化技术(Mechatronics )又称机械电子技术,是机械技术、电子技术和信息技术有机结合的产物。

➢利用微电子技术、信息技术(主要包括通信技术、控制技术、计算机技术等技术)使机械设备实现柔性化和智能化的技术。

机电一体化涵盖“技术”和“产品”两个方面。

机械技术机电一体化技术电子技术信息技术二机电一体化系统的构成执行元件控制信息控制单元部分动力源检测传感部分机械机构参数变化信息驱动力能量检测参数位置,速度检测单元电机机械部件位置,速度反馈CNC 单元数控机床伺服系统组成机械本体动力部件传感器控制器执行器五大要素结构功能运转功能检测功能控制功能驱动功能五大功能机械部件(身躯)动力(内脏)传感(五官)驱动(肌、筋)控制(大脑)机电一体化系统的组成要素及其相应功能三机电一体化技术的发展➢第二阶段:20世纪70年代至20世纪80年代,为蓬勃发展的阶段。

➢第二阶段特征:人们自觉地、主动地利用计算机技术、控制技术、通信技术的成果创造新的机电一体化产品。

⏹机电一体化技术的发展阶段➢第三阶段:从20世纪90年代后期开始。

➢第三阶段特征:人工智能技术及网络技术等领域取得的巨大进步,使机电一体化技术向智能化新阶段迈进。

➢第一阶段:20世纪60年代以前,也可称为萌芽阶段。

➢第一阶段特征:在这一阶段,由于电子技术的迅速发展,人们自觉或不自觉地利用电子技术的初步成果来完善机械产品的性能。

⏹机电一体化技术的发展趋势➢智能化➢网络化➢模块化➢微型化➢绿色化➢人性化➢自带能源化四机电一体化技术的分类⏹生产过程的机电一体化➢计算机辅助设计➢计算机辅助制造➢计算机辅助工艺设计➢柔性制造系统➢计算机集成制造系统⏹机电产品的机电一体化➢机、电、仪一体化产品➢机、电、液一体化产品➢光、机、电一体化产品➢功能增强➢提高系统精度➢简化系统结构➢提高可靠性➢方便操作➢提高系统柔性第二节机电一体化相关技术➢机械技术➢传感与检测技术➢计算机与信息处理技术➢自动控制技术➢执行与驱动技术➢系统总体技术一机械技术➢机械技术是机电一体化技术的基础,机电一体化产品中的主功能和构造功能往往是以机械技术为主实现的。

机电一体化技术知识点总结

机电一体化技术知识点总结

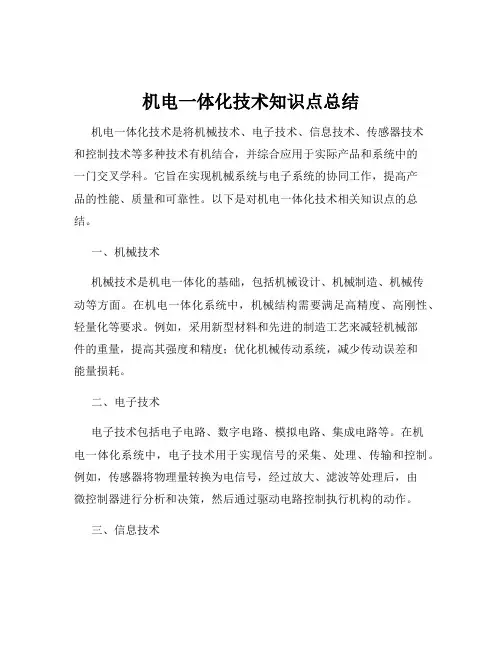

机电一体化技术知识点总结机电一体化技术是将机械技术、电子技术、信息技术、传感器技术和控制技术等多种技术有机结合,并综合应用于实际产品和系统中的一门交叉学科。

它旨在实现机械系统与电子系统的协同工作,提高产品的性能、质量和可靠性。

以下是对机电一体化技术相关知识点的总结。

一、机械技术机械技术是机电一体化的基础,包括机械设计、机械制造、机械传动等方面。

在机电一体化系统中,机械结构需要满足高精度、高刚性、轻量化等要求。

例如,采用新型材料和先进的制造工艺来减轻机械部件的重量,提高其强度和精度;优化机械传动系统,减少传动误差和能量损耗。

二、电子技术电子技术包括电子电路、数字电路、模拟电路、集成电路等。

在机电一体化系统中,电子技术用于实现信号的采集、处理、传输和控制。

例如,传感器将物理量转换为电信号,经过放大、滤波等处理后,由微控制器进行分析和决策,然后通过驱动电路控制执行机构的动作。

三、信息技术信息技术在机电一体化中起着至关重要的作用,主要包括计算机技术、通信技术和网络技术。

计算机技术用于系统的建模、仿真、优化和控制;通信技术实现系统内部各部分之间以及系统与外部环境之间的信息交换;网络技术则使多个机电一体化系统能够实现互联和协同工作。

四、传感器技术传感器是机电一体化系统获取外界信息的关键部件,能够将物理量、化学量等非电量转换为电量。

常见的传感器有位移传感器、速度传感器、压力传感器、温度传感器等。

传感器的精度、灵敏度、稳定性和可靠性直接影响到系统的性能。

五、控制技术控制技术是机电一体化系统的核心,包括经典控制理论和现代控制理论。

经典控制理论主要用于单输入单输出线性定常系统的分析和设计;现代控制理论则适用于多输入多输出、非线性、时变等复杂系统。

控制算法如 PID 控制、模糊控制、神经网络控制等在机电一体化系统中得到广泛应用。

六、执行机构执行机构是将控制信号转换为机械动作的部件,如电机、气缸、液压马达等。

电机是最常见的执行机构,包括直流电机、交流电机和步进电机等。

机电一体化技术知识点总结

机电一体化技术知识点总结

机电一体化技术知识点总结机电一体化技术是将机械技术、电子技术、信息技术、自动控制技术等多种技术有机结合的一门综合性技术。

它在现代工业生产中发挥着至关重要的作用,极大地提高了生产效率和产品质量,推动了制造业的智能化和自动化发展。

一、机械技术机械技术是机电一体化的基础。

在机电一体化系统中,机械部件需要具备高精度、高刚性、轻量化等特点。

例如,滚珠丝杠、直线导轨等精密传动部件能够实现精确的直线运动;而高强度铝合金、钛合金等新型材料的应用,则有效减轻了机械结构的重量,提高了系统的响应速度。

在设计机械结构时,需要充分考虑力学性能、热学性能以及动态特性等因素。

通过有限元分析等手段,可以对机械部件进行强度、刚度和模态分析,优化结构设计,避免共振等问题的发生。

二、电子技术电子技术包括电力电子技术和微电子技术。

电力电子技术主要用于电机驱动、电源变换等方面。

例如,变频器可以实现电机的调速控制,提高电机的运行效率和节能效果;而开关电源则能够提供稳定、高效的直流电源。

微电子技术则是指集成电路、微处理器等微型电子器件的应用。

在机电一体化系统中,微处理器作为控制核心,负责采集传感器信号、进行数据处理和运算,并输出控制指令。

同时,各种传感器(如压力传感器、温度传感器、位移传感器等)将物理量转换为电信号,为系统提供实时的监测和反馈信息。

三、信息技术信息技术在机电一体化中起着至关重要的作用。

数据采集、信号处理、通信技术等都是信息技术的重要组成部分。

通过数据采集系统,可以实时获取生产过程中的各种参数,如温度、压力、速度等。

对这些数据进行分析和处理,能够帮助我们了解系统的运行状态,及时发现潜在的问题。

信号处理技术包括滤波、放大、调制解调等,用于对传感器采集到的信号进行优化和转换,以便微处理器能够准确识别和处理。

通信技术实现了机电一体化系统中各个部件之间的信息交互。

常见的通信方式有串行通信(如 RS232、RS485)、现场总线(如 CAN 总线、Profibus 总线)以及工业以太网等。

机电一体化技术基础 第一章

机电一体化技术基础 第一章

发 展 高速化、精密化、高效率、高可靠性、智能化、轻量化、 方 微型化 向
绪论
试分析机电一体化系统设计与传统的机电产品设计的区别
机电一体化系统设计方法与用经验公式、图表和手册为设计依据 的传统方法不同,它是以计算机为手段,其设计步骤通常如下:设计 预测一→信号分析一→科学类比一→系统分析设计一→创造设计一→ 选择各种具体的现代设计方法(如相似设计法、模拟设计法、有限元 法、可靠性设计法、动态分析法、优化设计法、模糊设计法等)一→ 机电一体化系统设计质量的综合评价
绪论
1.2 机电一体化系统的基本功能要素
传感检测部分 对运行过程中所需要的系统自身和外界环境各种参数及运行状态进 行检测,并产生相应的反馈控制信息——传感器和专用仪器仪表。 研究对象:传感器及其信号检测装置(即变送器) 作 用:感受器官、反馈环节。 要 求:快速、精确获得信息并在相应的应用环境中具有高可靠性。 执行部分 由机械、电磁、电液等机构组成,根据控制信息和指令完成系统需 求的动作,实现输入能量向机械能的转换。
绪论
1.2 机电一体化系统的基本功能要素
机械本体(基础) 包括机械传动装置和机械结构装置,将系统各部分零件和子系统按 照一定的空间和时间关系安置在一定位置上。实现机电一体化产品的 主功能和构造功能,影响系统的结构、重量、体积、刚性、可靠性等。
动力部分(能源部分) 按照系统控制要求为系统提供能量和动力,应尽可能实现较小的动 力输入获得较大的功能输出。
1.4 现代机电一体化方法
机电一体化产品的开发过程:
绪论
绪论
思考
根据机电一体化技术的发展历史,你认为未来该领 域的发展方向?
绪论
作业:
1、什么是机电一体化? 2、一个典型的机电一体化系统,应包含哪些几个基本要素,它 们之间的组成关系是什么?

机电一体化

机电一体化

机电一体化技术基础复习资料导论(2774)1:所谓机电一体化,就是从系统的观点出发,将机械、电子、信息等有关技术进行有机的融合,从而实现系统的最佳化,它是在信息论、控制论和系统论的基础上建立起来的应用技术。

2:机电一体化产品或系统是通过信息技术将机械技术与电子技术融为一体所构成的最佳系统。

3:一个典型的机电一体化系统应包含以下五大要素:机械本体、动力部分、传感检测部分、控制与信息处理部分以及执行机构。

这相当于人体的五大组成要素,如图1-1所示。

4:机械本体:机电一体化系统中各组成部分的载体,它包括机身、框架、连接、传动等部件5:动力部分的功能是按照机电一体化系统的控制要求,为系统提供能量和动力,从而保证系统正常运行。

6:传感检测部分相当于人的五官,为机电一体化系统的控制与信息处理部分收集信息。

7:控制与信息处理部分8:执行机构的功能是执行控制与信息处理部分发出的各种指令,完成预期的动作。

12:机电一体化主要相关技术有:机械技术、传感与检测技术、信息处理技术、自动控制技术、伺服驱动技术和系统总体技术。

13:机械技术是机电一体化的基础。

14:机电一体化将朝着智能化、模块化、网络化、微机电一体化、系统化和绿色化方向发展。

第2章机械技术基础1:平面连杆机构是由若干刚性构件用低副连接而成并作平面运动的机构,又称为平面低副机构。

2:所有运动副均为转动副的平面四杆机构称为铰链四杆机构。

3:铰链四杆机构若两连架杆都是摇杆,则称其为双摇杆机构。

4:从动件是被凸轮直接推动的构件。

凸轮机构是由凸轮、从动件和机架三个主要构件所组成的高副机构。

高副机构是指在机械工程中,机构的两构件通过点或线的接触而构成运动副的机构。

7:这种由一系列齿轮所组成的传动系统称为轮系,又称为齿轮机构。

8:行星轮系在运动过程中,若其中至少有一个齿轮的几何轴线位置相对于机架不固定,而是绕着其他齿轮的固定几何轴线回转的轮系称为行星轮系。

9:螺纹连接件的类型(1)螺栓连接(2)双头螺柱连接(3)螺钉连接(4)紧定螺钉连接(5)地脚螺栓连接(6)吊环连接10:螺旋传动可分为滑动螺旋传动和滚动螺旋传动两种。

机电一体化技术的理论基础与关键技术

机电一体化技术的理论基础与关键技术

系统论、信息论、控制论无疑是机电一体化技术的理论基础,是机电 一体化技术的方法论。
开展机电一体化技术研究时,无论在工程的构思、规划、设计方面, 还是在它的实施或实现方面,都不能只着眼于机械或电子,不能只看到传 感器或计算机,而是要用系统的观点,合理解决信息流与控制机制问题, 有效地综合各有关技术,才能形成所需要的系统或产品。
机电一体化系统是一个包括物质流、能量流和信息流的系统,有效地 利用各种信号所携带的丰富信息资源,则有赖于信号处理和信号识别技术。 考察所有机电一体化产品,就会看到准确的信息获取、处理、利用在系统 中所起的实质性作用。
将工程控制论应用于机械工程技术而派生的机械控制工程为机械技术 引入了崭新的理论、思想和语言,把机械设计技术由原来静态的、孤立的 传统设计思想引向动态的、系统的设计环境,使科学的辩证法在机械技术 中得以体现,为机械设计技术提供了丰富的现代设计方法。
发展机电一体化技术所面临的共性关键技术包括精密机械技术、传感 检测技术、伺服驱动技术、计算机与信息处理技术、自动控制技术、接口 技术和系统总体技术等。现代的机电一体化产品甚至还包含了光、声、化 学、生物等技术的应用。
1.机械技术 机械技术是机电一体化的基础。随着高新技术引入机械行业,机械
技术面临着挑战和变革。在机电一体化产品中,它不再是单一地完成系统 间的连接,而是要优化设计系统结构、重量、体积、刚性和寿命等参数对 机电一体化系统的综合影响。机械技术的着眼点在于如何与机电一体化的 技术相适应,利用其他高、新技术来更新概念,实现结构上、材料上、性 能上以及功能上的变更,满足减少重量、缩小体积、提高精度、提高刚度、 改善性能和增加功能的要求。特别对于那些关键零部件,如导轨、滚珠丝 杠、轴承、传动部件等的材料、精度对机电一体化产品的性能、控制精度 影响很大。

机电一体化技术基础课件:典型机电一体化系统(产品)分析

机电一体化技术基础课件:典型机电一体化系统(产品)分析

典型机电一体化系统分析
(1) 什么是“插补”。 插补:就是在线段的起点和终点坐标值之间进行“数据点
的密化。
典型机电一体化系统分析
(2) 程序编制及程序载体。 ①数控程序 数控程序:是数控机床自动加工零件的工作指令。 编制程序的工作可由人工进行;对于形状复杂的零
件,则要在专用的编程机或通用计算机上进行自动编程 (APT)或CAD/CAM设计。
2) 机器人分类
工业机器人
机器人
特种机器人
服务机器人 水下机器人 娱乐机器人 军用机器人 农业机器人 机器人化机器
典型机电一体化系统分析
3) 工业机器人定义 工业机器人定义:就是面向工业领域的多关节机械手或多自
由度的机器人。
工业机器人按程序输入方式区分为编程输入型和示教输 入型两类。
示教输入型机器人的示教方法有两种:一种是由操作者 用手动控制器。另一种是由操作者直接引导执行机构。
典型机电一体化系统分析
7.1 了解数控机床 1. 数控机床的发展及其基本原理
1) 数控机床的发展 (1)数控技术:即NC(Numerical Control)技术,是指用数 字化信息(数字量及字符)发出指令并实现自动控制的技术。
1952年,麻省理工学院(MIT)发明了是世界上第一台数 控机床。
典型机电一体化系统分析
ABS的主要元件如图7-21所示。
ABS的主要组成部分如下: (1) 常规液压制动系统。 (2) 轮速传感器。 (3) 电子控制单元(ECU)。 (4) 制动压力调节器。 (5) 警告灯。
典型机电一体化系统分析 2) 电子控制单元(ECU) (1)ABS电子控制单元(ECU)功用:是接受轮速传感器 及其它传感器输入的信号,进行放大、计算、比较,按 照特定的控制逻辑,分析判断后输出控制指令,控制制 动压力调节器执行压力调节任务。 (2)ABS的 ECU主要包括:输入级电路、计算电路、 输出级电路及安全保护电路。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机电一体化技术基础
“机电一体化”是机械技术、电子技术和信息技术等相关技术有机结合的一个新形式,是电子技术、信息技术向机械技术领域渗透过程中逐渐形成的一个新概念。

第一章概论
1、机电一体化的定义
机电一体化乃是机械的主功能、动力功能、信息功能和控制功能上引进微电子技术,并将机械装置与电子装置用相关软件有机结合而构成系统的总称。

2、机电一体化系统的基本构成
一般而言,一个较完善的机电一体化系统包括以下几个基本要素:
机械本体、检测传感部分、电子控制单元(ECU)、执行器和动力源,各要素之间通过接口相互联系。

3、机电一体化的相关技术
(1)机械技术
(2)信息处理技术
(3)系统技术
(4)自动控制技术
(5)传感检测技术
(6)伺服驱动技术
4、机电一体化系统的分类
从控制的角度,机电一体化系统可分为开环控制系统和闭环控制系统。

开环控制机电一体化系统的优点是结构简单、成本低、维修方便,缺点是精度较低,对输出和干扰没有诊断能力。

闭环控制的机电一体化系统的优点是高精度、动态性能好、抗干扰能力强,缺点是结构复杂、成本高、维修难度较大。

5、机电一体化系统开发的类型
机电一体化系统开发的类型依据该系统与相关产品比较的新颖程度和技术独创性,可分为开发性设计、适应性设计和变参数设计。

(1)开发性设计:
是一种独创性的设计方式、在没有参考样板的情况下,通过抽象思维和理论分析,依据产品性能和质量要求设计出系统原理和制造工艺。

开发性设计属于产品发明专利范畴。

(2)适应性设计:
适应性设计是在参考同类产品的基础上,主要原理和设计方案保持不变的情况下,通过技术更新和局部结构调整使产品的性能、质量提高或成本降低的产品开发方式。

这一类设计属于实用新型专利范畴。

(3)变参数设计:
变参数设计是在设计方案和结构原理不变的情况下,仅改变部分结构尺寸和性能参数,使之适用范围发生变化的设计方式。

6、机电一体化系统设计方案的常用方法
(1)取代法:
就是用电气控制取代原系统中机械控制机构。

这种方法就是改造旧产品开发新产品或对原系统进行技术改造常用的方法。

(2)整体设计法:
整体设计主要用于新产品开发设计。

在设计时完全从系统的整体目标出发,考虑各子系统的设计。

(3)组合法:
就是选用各种标准功能模块组合设计成机电一体化系统。

7、机电一体化技术发展历程
机电一体化技术的发展也经历了一个较长期的过程,有学者将这一过程划分为萌芽阶段、快速发展阶段和智能化阶段。

8、机电一体化技术发展趋势
(1)xx
(2)模块化
(3)网络化
(4)微型化
(5)系统化
第二章机械技术
1、机电一体化系统对机械传动系统的要求是什么
(1)高精度
(2)快速响应性
(3)良好的稳定性
2、同步带传动的优缺点是什么
(1)工作时无滑动,有准确的传动比
(2)传动效率高,节能效果好
(3)传动比范围大,结构紧凑
(4)维护保养方便,运转费用低
(5)恶劣环境条件下仍能正常工作
3、齿轮传动最佳传动比分配原则是什么(1)最小等效转动惯量原则
(2)质量最轻原则
(3)输出轴转角误差最小原则
4、试述支承件设计的基本要求有哪些(1)应具有足够的刚度和抗振性
(2)应具有较小的热变形和热应力(3)耐磨性
(4)结构工艺性及其他要求
5、支承件的材料选择
(1)铸铁
(2)钢板与型钢
(3)天然和人造xx
(4)预应力钢筋混泥土
第三章自动化控制技术
1、一般自动控制系统的组成
(1)给定元件
(2)检测元件
(3)比较环节(4)放大元件(5)执行元件(6)控制对象(7)反馈环节2、。
