JSZD004型道闸专业课件
JSDZ004 捷顺标准道闸使用说明书
捷顺标准系列道闸
尊敬的用户：
非常感谢您选购深圳市捷顺科技实业股份有限公司的JSZD004道闸，该系列道闸采用四连杆技术和全电路无触点控制技术，使整机运行更加平稳、可靠。
并配备了标准的外接电气接口，可配置地感检测器、压力电波防砸装置，有效地防止砸车现像，使系统运行更安全可靠。
广泛适用于道路管理、道路收费及停车场管理等系统中。
您所购买的标准系列道闸，是按照ISO9001质量管理体系的要求研制、生产的，是经严格、认真检验合格的产品。
本产品是技术性较强之设备，为了保证其安全、可靠的运行，以及确保使用安全，在本手册中，对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用本设备之前，首先仔细阅读本说明书，以免由于操作不当而损害您的权益。
标准道闸说明书-JSDZ004、JSDZ005、JSDZ006、JSDZ007
标准道闸使用说明书深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD.是深圳市捷顺科技实业股份有限公司的注册商标。
本产品的外观、所采用的控制、传动以双自锁等技术产权属深圳捷顺科技实业股份有限公司所有。
本手册版权归深圳市捷顺科技实业股份有限公司所有，未经书面许可，任何单位和个人不得复制、使用本手册资料或其中的内容，违者要对造成的损失承担责任。
本公司保留对该产品进行改进、完善的权利，所以我们不能保证本手册与您所购买的产品完全一致，但我们会定期对本手册进行审查并修订。
本手册如有任何修订，恕不另行通知。
客户服务和技术支持承诺用户自购买产品之日起，由深圳捷顺科技实业股份有限公司提供一年的免费保修和免费技术支持，并实行终身维护，超过免费保修期只收维护成本费。
但当用户对本产品有下列行为时，本承诺将自动终止。
1）用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。
2）用户未按照本说明书的内容进行正确的使用而导致产品全部或部分损坏的。
安全警告1）本产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司售后服务部门或与我公司授权服务机构联系处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。
2）本产品在使用时带有危险电压，应定期检察系统保护地线，以免造成不必要的人身伤害。
3）本产品在进行开、关操作的过程中，严禁行人通过闸杆的下面，以防造成不必要的人身伤害。
4）请参照说明正确使用本设备的接口电特性，以免损坏本设备和用户的设备。
5）本设备无防爆设计，请勿使用本设备于含有易燃易爆环境。
如需要请选购本公司其它型号的产品。
深圳市捷顺科技实业股份有限公司 总部地址：深圳市福田区梅林路17号捷顺大厦 邮编：518049Homepage://E-mail:jieshun@。
捷顺道闸培训教材
右向
左向
图 1 道闸方向定义
按闸杆形状分有直杆型、曲杆型、折叠杆型、栅栏型
3.1 设备组成：
JSZD004道闸主要由主机、闸杆、夹头、叉杆等 组成，而主机则由机箱、机箱盖、电机、减速器、 带轮、齿轮、连杆、摇杆、主轴、平衡弹簧、光电 开关、控制盒以及压力电波装置（配置选择）等组 成 。（见图2 ）
态下，按下三联按钮的开闸键，这时 闸杆会升起，并应在垂直位置停止； （2）关闸操作：闸杆在未关到位的静止状 态下，按下三联按钮关闸键，这时闸 杆会降落，并应在水平位置停止；
（3）停止操作：无论是在开闸还是在关闸过程中， 按下停止键，闸杆应立即停止；
（4）防砸车功能测试：
a) 车辆检测器防砸车功能：按开闸键，将闸开到位， 再进行关闸操作，在落杆过程中，如果车辆检测器 上有车（可用铁板模拟），这时闸杆会立即停止；
6).各运动部件均已调整到最佳运动和平衡状态， 故本机性能稳定，运行平稳，噪声小，使用 寿命长。
1.3 技术参数
1）减速电机：功率300W； 电源电压：AC220+5%/-15%V
2）杆长度（100*45铝合金方管）： 直 杆≤6m 曲 杆≤5m 折叠杆≤5m 栅栏杆≤4m
3）闸杆起落时间：4、6秒 4）使用环境温度：-15℃～+60℃； 5）相对湿度：小于95% 6）闸杆中心高度：930mm
电压是否有变化，若无则光电开关坏。 光电开关与控制盒插件接触不好：打开道闸 门，用表测量光电开关的正负电压存不存在。 若无，说明接插件有问题，须检查。
7.4 闸杆在垂直或水平两极限位置，抖动较大 引起该故障现象的主要原因，是固定闸杆夹 头或机箱的螺钉（栓）松动、平衡弹簧断裂， 其排除的基本方法为： 1）检查闸杆、减速电机等固定螺栓的固定 情 况，如松动，则应将其拧紧。 2）打开机箱门，观察平衡弹簧有无断裂现 象， 如有则进行更换。 3）打开机箱门，观察地脚螺栓是否固定牢。 调整满意后，将机箱门关闭。
《闸门自动控制系统》PPT课件
27.12.2020
精选PPT
15
数据采集监视
该系统通过RS232协议与前端PLC通讯，通过即 时的接收PLC返回数据来实时的周期性的采集水位数 据、及闸门开度/开关情况数据。软件会自动检查数据 合法性，并进行分类处理，用户则能够及时、安全、 准确地读取各闸门上的监测数据以及闸门设备的工作 状态。并能根据要求发出监控指令或进行自动存储或 实时显示。
27.12.2020
精选PPT
23
项目完成情况
任务书要求 自动监测被控闸门开度及工况 闸门运行参数、运行状态的监测及记录 自动监测闸门上下游水位 根据操作规程自动控制闸门启闭 具有手动/自动转换功能 生成日报表、月报表、年报表 可定开度自动控制 具有视频监控画面和电视监视前端操作过程功能 具有操作过程记录功能 具有操作过程查询 自动生成闸门运行实时数据库、历史数据库、事件数据库
232/ 485 PLC
现地控 制柜
精选PPT
洞天闸坝
232/ 485 PLC
现地控 制柜
芙蓉溪闸坝
232/ 485 PLC
现地控 制柜
5
平政桥闸坝
打印机
232转485 232
单
监控中心
一
闸
485
群
系
模拟量采 集模块
PLC可编程控制器
485通 讯模块
统
图
水 位
显
示
闸
闸
门
门
开
系列低压配电
现
度
与保护器件
27.12.2020
精选PPT
22
系统管理
•1 数据备份
该系统提供了人工和自动进行数据备份的功能。为了 避免出现意外导致的数据损害甚至丢失，该系统提供了 完备的两种备份方式供用户选择。使数据损害降到最低。
捷顺道闸

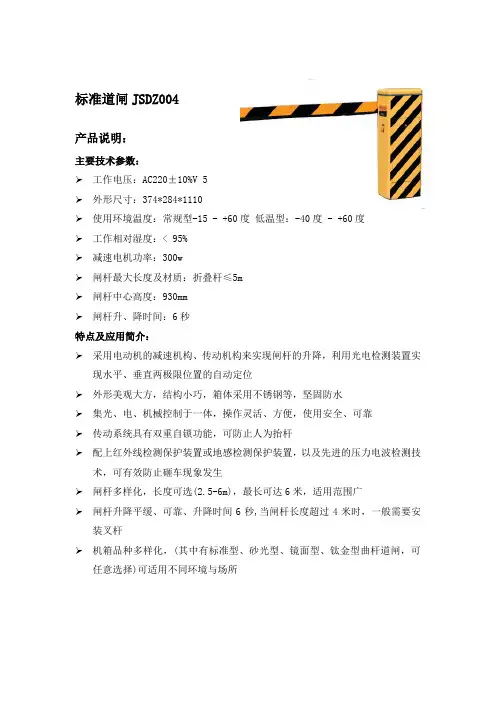

标准道闸JSDZ004产品说明：主要技术参数：工作电压：AC220±10%V 5外形尺寸：374*284*1110使用环境温度：常规型-15 - +60度低温型：-40度 - +60度工作相对湿度：< 95%减速电机功率：300w闸杆最大长度及材质：折叠杆≤5m闸杆中心高度：930mm闸杆升、降时间：6秒特点及应用简介：采用电动机的减速机构、传动机构来实现闸杆的升降，利用光电检测装置实现水平、垂直两极限位置的自动定位外形美观大方，结构小巧，箱体采用不锈钢等，坚固防水集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠传动系统具有双重自锁功能，可防止人为抬杆配上红外线检测保护装置或地感检测保护装置，以及先进的压力电波检测技术，可有效防止砸车现象发生闸杆多样化，长度可选(2.5-6m)，最长可达6米，适用范围广闸杆升降平缓、可靠、升降时间6秒,当闸杆长度超过4米时，一般需要安装叉杆机箱品种多样化，(其中有标准型、砂光型、镜面型、钛金型曲杆道闸，可任意选择)可适用不同环境与场所球形快速道闸型号：J SDZ00301规格：直径370*1126mm品牌：捷顺产品说明：主要技术参数：外型尺寸：直径370*1126mm工作电压：AC220±10%V 50Hz 电源电压：DC36V使用环境温度：常规型-15度 - +60度低温型：-40度 - +60度工作相对湿度：< 95% 无凝露闸杆长度及材质：L≤3.5m （铝合金椭圆杆）L≤3m (PVC圆杆)闸杆起落时间：1-3秒可调功率：300w闸杆中心高：954mm特点及应用简介：1.行程保护：采用捷顺首创数字直流伺服控制技术，通过对“面”的检测，实现了对闸杆的两极位置进行精确定位，保证闸杆正常运行2.车走落杆延时：根据现场需要设置车走后闸机延时关闸，时间为0-1000秒，准确实用3.无级调速：采用先进的变频和PLC控制技术，闸杆升降平稳时间更准确，可在1-3秒内随意调整，实现无级调速4.过流保护：在闸杆运行过程中，闸杆一旦遇阻或被卡，电流超过安全电流值时电机自动停止转动，起到对闸机保护作用5.开优先功能：在闸机运行过程中，无论开闸或是关闸关态，只要闸机收到开闸信号，闸机就会立即执行开闸动作6.脱杆保护功能（可选）：在消防或意外紧急情况：无论系统在开启或关闭过程中，推开闸杆，闸机就立即停止运行，以保护设备不受到任何损伤（仅限椭圆杆和PVC圆杆）7.双重自锁：采用了四连机构和蜗轮蜗杆减速机构，使系统具有双重自锁功能，可防止人为抬杆。
闸机介绍课件PPT
3. 三辊闸图例介绍
立式标准三辊闸
立式双机芯三辊闸
立式喷漆三辊闸
立式手动三辊闸
桥式八角三辊闸
桥式八角吞卡三辊闸
桥式蝶形三辊闸
桥式八角吞卡三辊闸
此时锁臂26#.并1没三有动辊作闸，仍闸然机限制机了芯齿状凸轮2#朝相反方向的转动。 15） 底在座使用用膨的胀过螺程栓中固，定机持。卡械人闸在黄机线机外进芯行是刷卡指。用闸机在解除控制后三叉杆需要人力推杆放行；放 电子厂防静行电后控制另区一、需根要杆识别通人过脸、机识芯别指的纹液等保压安减措施震严装密单置位后等。停留在水平位置，需要再次解控后才 9那）么驱停动车电场能流道放>闸1的行0 安m。装A需推要杆注意只哪需些细要节0呢.？5Kg的推力。 •具有便于维护与调试电的“动自机栓模芯式是” 在闸机内配置了一个电机，闸机解除控制后，三叉杆会向 7如可果与对多道奥闸前停杆移车进场行动\了门一改禁动\个考，勤角比\梯如度控加，\长消或当费者\行等裁智减人能，再一应卡当次通根接.据杆触长到重新三将叉弹簧杆调后节到，力电矩平机衡会，否主则动会导转致杆电机，过直热及到减另速箱一磨根损。 计算机与智杆能回翼闸到之水间采平用位RS后485完总线成结整构通个讯放，通行讯动距离作可。达1.
2）机箱加长，翼翅（伸缩臂）材料选择； • 地感线圈的布线，把地面切开一个深10厘米，2X0.
而在后一半主旋要转功过程能中：（即降程），阻尼器收缩。 布还线具图 有：坚固•手耐用动，按抗钮老化可，作不褪“色升，噪闸音”低、，“运行降安闸全”，稳及定“可停靠等特点。 因其普及程止度”高，操结作构简单，一般的初次使用者也无需通过学习，直接可以应用。 因9）其具普有及三程•重无度防高线夹，遥保结护控构功简可能单作; ，一“般升的初闸次”使、用“者也降无闸需”通过及学“习停，直接可以应用。 因其普及程止度”高，操结作构简单，一般的初次使用者也无需通过学习，直接可以应用。 一还台具机 有就坚可固•停以耐直用电接，后通抗可过老手化手动，动开不摇关褪把或色遥，起控噪落来音杆控低制，，运信行号安输全入，，稳电定机可转靠动等，特同点时。方向指示通行方向。 18）工作•环具境有：室便内于、维室外护与调试的“自栓模式”
道闸使用说明书
.尊敬的用户：您好!非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。
为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
本手册的主要内容，包括该产品的主要性能优势，产品规格及其结构参数，控制部分的接口说明，现场安装调试说明，以及产品的配件清单等，通阅读本手册，可让您更加清楚的了解本产品的构造特点，使用要求及其注意事项，以确保道闸的安全使用，延长使用寿命。
同时，本手册还特别的详细的介绍了，产品在安装使用过程中可能出现的问题，详细分析了出现问题的原因，并提供了相应的解决方案，解除您在使用本产品的过程中一些困扰。
除此之外，我们还在手册中为您详细介绍了我公司其他系列产品的规格和结构参数，为您的使用提供一个更加方便的参考选择机会。
与此同时，我们也希望您在使用我们产品的过程中，能够为我们提出更好的建议，我们将会为您提供专业化、全方位的服务。
最后，再次感谢您使用本公司为您精心制造的产品，并希望我们能有更多的机会为您提供服务！产品性能优势道闸是我公司经过精心设计并制作的一款能够适应现代“安全、快捷、高效、高质”管理的新一代的数字道闸；其高标准、高质量、高集成化的特性，时尚潮流的外观形象，及其独特地颜色视觉魅力，给人一种尊贵高雅、爽心悦目的感觉，使得与其搭配起来更加具有相得益彰的效果，是停车场，酒店，学校，花园别墅小区，企事业单位等场合的配套首选。
一.机械特性●采用一体化机芯，全模具量化生产制作，大大提高产品稳定性，确保道闸的运行精度；●采用无固定方向设计，使得机芯可左右调转，不分左右向，根据需要可随意更换闸杆的起落方向，适用范围更加广泛；●采用精密的四连杆机构，使闸杆做缓起渐停无冲击的快速平稳动作，有效减轻闸杆抖动，减轻电机负荷，延长道闸的使用寿命；●70W一体化涡轮蜗杆传动减速异步电机，传动平稳，噪音低，结构紧凑，能实现自锁，堵转时无冲击，保护控制器，延长控制器使用寿命；●手动锁闸机构，停电时可通过电机手轮自动起落闸杆，不受限制；二..电气特性●系统集成度高，功能强大；●采用升降超时与电机过热保护，防止闸机非正常损坏；●采用霍尔感应装置进行限位感应控制，非接触工作，永不磨损偏移；●采用原装进口的大功率继电器，确保道闸可靠运行。
JSDZ004、JSDZ005、JSDZ006、JSDZ007标准道闸说明书
标准道闸使用说明书深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD.是深圳市捷顺科技实业股份有限公司的注册商标。
本产品的外观、所采用的控制、传动以双自锁等技术产权属深圳捷顺科技实业股份有限公司所有。
本手册版权归深圳市捷顺科技实业股份有限公司所有，未经书面许可，任何单位和个人不得复制、使用本手册资料或其中的内容，违者要对造成的损失承担责任。
本公司保留对该产品进行改进、完善的权利，所以我们不能保证本手册与您所购买的产品完全一致，但我们会定期对本手册进行审查并修订。
本手册如有任何修订，恕不另行通知。
客户服务和技术支持承诺用户自购买产品之日起，由深圳捷顺科技实业股份有限公司提供一年的免费保修和免费技术支持，并实行终身维护，超过免费保修期只收维护成本费。
但当用户对本产品有下列行为时，本承诺将自动终止。
1）用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。
2）用户未按照本说明书的内容进行正确的使用而导致产品全部或部分损坏的。
安全警告1）本产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司售后服务部门或与我公司授权服务机构联系处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。
2）本产品在使用时带有危险电压，应定期检察系统保护地线，以免造成不必要的人身伤害。
3）本产品在进行开、关操作的过程中，严禁行人通过闸杆的下面，以防造成不必要的人身伤害。
4）请参照说明正确使用本设备的接口电特性，以免损坏本设备和用户的设备。
5）本设备无防爆设计，请勿使用本设备于含有易燃易爆环境。
如需要请选购本公司其它型号的产品。
深圳市捷顺科技实业股份有限公司 总部地址：深圳市福田区梅林路17号捷顺大厦 邮编：518049Homepage://E-mail:jieshun@。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009.03.16
1.3 技术参数 1）减速电机：功率300W；
电源电压：AC220+5%/-15%V 2）杆长度（100*45铝合金方管）：
直 杆≤6m 曲 杆≤5m 折叠杆≤5m 栅栏杆≤4m 3）闸杆起落时间：4、6秒 4）使用环境温度：-15℃～+60℃； 5）相对湿度：小于95% 6）闸杆中心高度：930mm
a. 测电机两根引出线是否导通； b. 绝缘漆气味是否强烈。 4）光电开关长期导通：拔掉光电开关插件， 道闸能开能关，而插上插件开关就不行，说 明光电开关坏。 5）同步皮带断，打开机箱顶盖，看皮带是否 磨断。 6）小齿轮破损
2009.03.16
7.1 闸机在通电后按“开”、“关”、“停”而不运行,其原 因主要有: 1)控制盒没有输出电压: a. 看控制盒内的保险丝是否烧断; b. 看控制板上的电子元件是否有明显损坏, 2）电机启动电容坏：按开/关按钮后，电 机有 振动声，而不运转，可能是启动电容坏,予以更 换。
2009.03.16 3)电机烧坏，判别方法：
2009.03.16
7）输入接口: +12Vz电平信号或脉宽＞ 100ms的脉冲信号 驱动电流＞10mA
8）外形尺寸: 374mm×284mm×1110mm
2009.03.16
2.1 道闸方向定义 面向主机正前方（无主轴一边）方向，闸杆向右方向升 起落下的为右向道闸，而闸杆向左方向升起落下的则为 左向道闸。见下图1：
2009.03.16
3.2 基本工作原理
本机利用电动机通过减速机构、传动机构来实现 闸杆的升降，利用光电检测装置实现水平、垂直两 极限位置的自动定位。
2009.03.16
2009.03.16
2009.03.16
2009.03.16
2009.03.16
4.3 系统功能测试
4.3.1 手动运行方式 在进行该功能测试时，一定要在手动状
（4）防砸车功能测试： a) 车辆检测器防砸车功能：按开闸键，将闸开到位， 再进行关闸操作，在落杆过程中，如果车辆检测器 上有车（可用铁板模拟），这时闸杆会立即停止；
b) 压力电波防砸车功能：按开闸键，将闸开到位，再进 行关闸操作，在落杆过程中，用手臂触及闸杆底部有 防砸胶皮部位，这时闸杆会立即停止并开闸，且手臂 应无明显的疼痛感；(小于4.9N力)
2009.03.16
道闸培训资料
2009.03.16
一、概述： 国产道闸发展史简述
道闸的雏形 1991年,第一台国产自动道闸在捷顺诞生。
手控、电控、遥控、读卡、指纹 限位、速度 过流保护、防砸（地感与红外） 显示、语音、图像对比（射灯▪ 1.1 简述
▪ 压力电波防砸车功能：按开闸键，将闸开 到位，再按2）进行关闸操作，在落杆过程 中，用手臂触及闸杆底部有防砸胶皮部位 ，这时闸杆会立即停止并开闸，且手无明 显的疼痛感；
2009.03.16
（4）开优先功能：在自动落杆的过程中按下开 闸键，这时闸杆会立即停止，延时0.5秒 左右后，闸杆会自动升杆，并开到位；
注：功能（2）（3）只有系统配置了车辆检测 器或安装了压力电波装置后，方有该功能
2009.03.16 4.3.3 遥控控制测试：
安装上配有遥控接收装置的三联按钮盒再配上一 遥控器即可实现遥控控制道闸。在手动状态下， 在20米范围内（在空旷地带，最大遥控距离为30 米）用遥控器对闸机进行“开”、“关”、“停”操作， 观察闸机能否准确执行相关操作。
2009.03.16
5）开优先功能：在关闸过程中按下开闸键，这时闸杆会立即停止，延 时0.5秒左右后，闸杆会自动升杆，并开到位；
注：功能4）只有系统配置了车辆检测器或安装了压力电波装置后， 方有该功能
压力电波防砸装置
压力电波装置示意图
2009.03.16
4.3.2 自动运行方式
在进行该功能测试时，一定要在自动状态下，且系 统必须配置车辆检测器
（1）开闸操作：闸杆在未开到位的静止状 态下，按下三联按钮的开闸键，这时 闸杆会升起，并应在垂直位置停止；
（2）关闸操作：闸杆在未关到位的静止状 态下，按下三联按钮关闸键，这时闸 杆会降落，并应在水平位置停止；
2009.03.16
（3）停止操作：无论是在开闸还是在关闸过程中， 按下停止键，闸杆应立即停止；
右向
左向
按闸杆形状分有直杆型、曲杆型、折叠杆型、栅栏型
2009.03.16
3.1 设备组成： JSZD004道闸主要由主机、闸杆、夹头、叉杆等组成 ，而主机则由机箱、机箱盖、电机、减速器、带轮、 齿轮、连杆、摇杆、主轴、平衡弹簧、光电开关、控 制盒以及压力电波装置（配置选择）等组成 。
2009.03.16
（1）开闸操作：按下三联按钮盒上的开闸键，这时闸杆 应立即升起并准确的停在开到位状态
（2）自动关闸：闸杆在升到位后，如果有车辆（可通过 其它铁质东西模拟）通过车辆检测器后，则道闸应自动 进行关闭操作；
2009.03.16
2009.03.16
（3）防砸车功能：
▪ 车辆检测器防砸车功能：按开闸键，将闸 开到位，再按2）进行关闸操作，在落杆过 程中，如果车辆检测器上有车（可用铁质 东西模拟），这时闸杆会立即停止；
深圳市捷顺科技实业有限公司。 JSZD004型道闸，是捷顺最早开发的闸类 产品。该产品有标准的输入、输出接口，可 方便地与其它管理系统进行有效的集成，实 现计算机远程控制和智能化管理。可广泛适 用于道路管理、道路收费及停车场管理等系 统中。
2009.03.16
1.2 主要功能特点
1)外形美观大方，结构小巧，箱体采用不锈钢或 喷 塑处理的镀锌板，坚固防水。
2)集光、电、机械控制于一体，操作灵活、方便， 使用安全。
3)传动系统具有双重自锁功能，可防止人为抬杆。 4)全电路无触点控制，确保系统运行更加安全、可
靠。 5)配上红外线检测保护装置或地感检测保护装置，
（压力电波检测技术），可有效防止砸车现象的发 生。
2009.03.16
6）弱电智能控制系统，使用三联按钮、遥控 装置进行手动控制，也可通过检测装置进行 自动控制，而且系统对外配置标准485电气 接口，可通过电脑对其进行远程控制与管理 。另外手动旋摇装置能在意外失电情况下， 将道闸轻松开启。
