项目八识读球阀装配图优秀课件
项目八识读球阀装配图优秀课 件
情景引入
球阀立体图和装配图如图所示，准确识读轴承座装配图。
情景引入
球阀立体图和装配图如图所示，准确识读轴承座装配图。
相关知识
一、装配图的作用 1.对于设计者，通过装配图来表达机器或部件的结构和工作原理。 2.对于制造者，要根据装配图将零件组装成完整的部件或机器。 3.对于使用者，通过装配图了解机器或部件的性能、工作原理、使用和维修 的方法。 二、装配图的内容 1.一组视图 用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以 及主要零件的结构形状。 2.必要的尺寸 用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或 部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。 3.技术要求 说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求， 一般用文字写出。 4.序号、明细栏和标题栏 在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号， 并在明细栏中依次列出零件序号、名称、数量、材料等。在标题栏中写明装 配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
拓展知识
一、装配图的规定画法
1.接触面和配合面的画法 两个零件的接触表面或有
配合关系的工作表面,其分界处 轴 规定只画一条线。不接触或没 有配合关系时,即使间隙很小,也 必须画出两条线。
∅ 47J7 ∅ 20k6
机座 滚动轴承 垫片
轴承端盖
齿轮 键
垫圈
螺母
毡圈 螺钉
拓展知识
一、装配图的规定画法
2.零件剖面符号的画法 1) 在剖视图中,相邻两零件的剖面线 方向应相反;或者方向一致,但间隔不 同,如图12-2所示的机座、滚动轴轴承 和端盖的剖面线。但是,同一个零件, 在不同视图中的剖面线应该保证方 向相同、间隔相同。当断面的宽度 小于2mm时,允许以涂黑来代替剖面 线,如图12-2中的垫片的画法。
情景引入
球阀立体图和装配图如图所示，准确识读轴承座装配图。
情景引入
球阀立体图和装配图如图所示，准确识读轴承座装配图。
相关知识
一、装配图的作用 1.对于设计者，通过装配图来表达机器或部件的结构和工作原理。 2.对于制造者，要根据装配图将零件组装成完整的部件或机器。 3.对于使用者，通过装配图了解机器或部件的性能、工作原理、使用和维修 的方法。 二、装配图的内容 1.一组视图 用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以 及主要零件的结构形状。 2.必要的尺寸 用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或 部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。 3.技术要求 说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求， 一般用文字写出。 4.序号、明细栏和标题栏 在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号， 并在明细栏中依次列出零件序号、名称、数量、材料等。在标题栏中写明装 配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
拓展知识
一、装配图的规定画法
1.接触面和配合面的画法 两个零件的接触表面或有
配合关系的工作表面,其分界处 轴 规定只画一条线。不接触或没 有配合关系时,即使间隙很小,也 必须画出两条线。
∅ 47J7 ∅ 20k6
机座 滚动轴承 垫片
轴承端盖
齿轮 键
垫圈
螺母
毡圈 螺钉
拓展知识
一、装配图的规定画法
2.零件剖面符号的画法 1) 在剖视图中,相邻两零件的剖面线 方向应相反;或者方向一致,但间隔不 同,如图12-2所示的机座、滚动轴轴承 和端盖的剖面线。但是,同一个零件, 在不同视图中的剖面线应该保证方 向相同、间隔相同。当断面的宽度 小于2mm时,允许以涂黑来代替剖面 线,如图12-2中的垫片的画法。
装配图、球阀分解图
⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。
⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法
⒈ 部件分析
工作原理 配合关系
结 构 联接固定关系 相对位置关系
装配图、球阀分解图
例：如图所示的滑动轴承 ⑴ 工作原理：
滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动，以传递 扭矩。
装配图、球阀分解图
沿轴承盖与轴承 座的结合面剖切的画 法，俯视图表达了轴 衬与轴承座孔的装配 情况。
沿结合面剖切的画法
装配图、球阀分解图
⒉ 假想画法 与本装配体有关但不属于本装配体的
相邻零部件，以及运动机件的极限位置， 可用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
装配图、球阀分解图
注意
2
1
20
序号 零件名称 数量 材料 附注及标准
19
序号 零件名称 数量 材料 附注及标准
装配图、球阀分解图
标题栏
装配图、球阀分解图
11.6 画装配图的方法和步骤
在分析部件，确定视图表达方案的 基础上，按下列步骤画图。
装配图、球阀分解图
⑵ 结构分析
销套5
轴承座1 下轴衬2
轴承盖4 上轴衬3
螺母8 垫圈6 螺柱7
装配图、球阀分解图
① 装配关系
☆ 轴承座与轴承盖
轴承座上的凹 槽与轴承盖下的凸
销套5
螺母8 垫圈6 螺柱7
起配合定位。 ☆ 轴衬与轴承座孔 轴向：轴衬两端凸缘
轴承盖4 上轴衬3
定位。 径向：轴衬外表面配
装配图、球阀分解图
装配图
11.2 装配图的规定画法和特殊画法
⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法
⒈ 部件分析
工作原理 配合关系
结 构 联接固定关系 相对位置关系
装配图、球阀分解图
例：如图所示的滑动轴承 ⑴ 工作原理：
滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动，以传递 扭矩。
装配图、球阀分解图
沿轴承盖与轴承 座的结合面剖切的画 法，俯视图表达了轴 衬与轴承座孔的装配 情况。
沿结合面剖切的画法
装配图、球阀分解图
⒉ 假想画法 与本装配体有关但不属于本装配体的
相邻零部件，以及运动机件的极限位置， 可用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
装配图、球阀分解图
注意
2
1
20
序号 零件名称 数量 材料 附注及标准
19
序号 零件名称 数量 材料 附注及标准
装配图、球阀分解图
标题栏
装配图、球阀分解图
11.6 画装配图的方法和步骤
在分析部件，确定视图表达方案的 基础上，按下列步骤画图。
装配图、球阀分解图
⑵ 结构分析
销套5
轴承座1 下轴衬2
轴承盖4 上轴衬3
螺母8 垫圈6 螺柱7
装配图、球阀分解图
① 装配关系
☆ 轴承座与轴承盖
轴承座上的凹 槽与轴承盖下的凸
销套5
螺母8 垫圈6 螺柱7
起配合定位。 ☆ 轴衬与轴承座孔 轴向：轴衬两端凸缘
轴承盖4 上轴衬3
定位。 径向：轴衬外表面配
装配图、球阀分解图
装配图
11.2 装配图的规定画法和特殊画法
读装配图的方法和步骤
退出 节目录
§9-5 读装配图的方法和步骤
3.分析零件，读懂零件形状
利用装配图的表达方法和投影关系，将零件的投影从重叠 的视图中分离出来，读懂零件的基本结构形状和作用。
如球阀的阀芯，从装 配图的主、左视图中，根 据剖面线的方向和间隔， 将阀芯的投影轮廓分离出 来，根据球阀的工作原理 及阀杆与阀芯的装配关系， 完整的想象出阀芯的形状 如图。
从标题栏中了解装配体的名称是球阀。是管道系统中启闭或调 解流体流量的部件。有13种零件组成，其中标准件有两种。
退出 节目录
§9-5 读装配图的方法和步骤
球阀装配图由三 个基本视图表达。
主视图采用全剖 视，表达各零件之间 的装配关系。
左视图采用拆去 扳手的半剖视图，表 达球阀的内部结构及 阀杆凸缘的外形。
退出 节目录
§9-5 读装配图的ቤተ መጻሕፍቲ ባይዱ法和步骤
4.分析尺寸，了解技术要求 读懂装配图中的必要尺寸，分析装配过程中或装配
后达到的技术要求，以及对装配体的工作性能、调试 与检验等要求。
装配图中的必要尺寸： φ20为阀的管径是规格性能 尺寸,φ14H11/d11 、 φ18H11/a11、φ50H
11/h11为装配尺寸，115、75、121.5为总体尺寸等。 用文字说明制造与验收时的技术要求。
退出 节目录
2.了解装配关系和工作原理 各零件之间的装配关系和连接方式：法体1和阀盖
2的凸缘部分相贴，并用四个双头螺柱和螺母连接。 阀芯定位于法体内腔，阀芯上的凹槽与阀杆下部的 凸榫配合，阀杆上部的四棱柱与扳手的方孔结合。 通过转动扳手带动阀芯旋转，以控制球阀的开启和 关闭。
密封关系：阀芯4通过两个密封圈3和调整换5密 封，阀体与阀杆之间通过填料垫8和填料9、10密封， 并用压紧套11压紧。
§9-5 读装配图的方法和步骤
3.分析零件，读懂零件形状
利用装配图的表达方法和投影关系，将零件的投影从重叠 的视图中分离出来，读懂零件的基本结构形状和作用。
如球阀的阀芯，从装 配图的主、左视图中，根 据剖面线的方向和间隔， 将阀芯的投影轮廓分离出 来，根据球阀的工作原理 及阀杆与阀芯的装配关系， 完整的想象出阀芯的形状 如图。
从标题栏中了解装配体的名称是球阀。是管道系统中启闭或调 解流体流量的部件。有13种零件组成，其中标准件有两种。
退出 节目录
§9-5 读装配图的方法和步骤
球阀装配图由三 个基本视图表达。
主视图采用全剖 视，表达各零件之间 的装配关系。
左视图采用拆去 扳手的半剖视图，表 达球阀的内部结构及 阀杆凸缘的外形。
退出 节目录
§9-5 读装配图的ቤተ መጻሕፍቲ ባይዱ法和步骤
4.分析尺寸，了解技术要求 读懂装配图中的必要尺寸，分析装配过程中或装配
后达到的技术要求，以及对装配体的工作性能、调试 与检验等要求。
装配图中的必要尺寸： φ20为阀的管径是规格性能 尺寸,φ14H11/d11 、 φ18H11/a11、φ50H
11/h11为装配尺寸，115、75、121.5为总体尺寸等。 用文字说明制造与验收时的技术要求。
退出 节目录
2.了解装配关系和工作原理 各零件之间的装配关系和连接方式：法体1和阀盖
2的凸缘部分相贴，并用四个双头螺柱和螺母连接。 阀芯定位于法体内腔，阀芯上的凹槽与阀杆下部的 凸榫配合，阀杆上部的四棱柱与扳手的方孔结合。 通过转动扳手带动阀芯旋转，以控制球阀的开启和 关闭。
密封关系：阀芯4通过两个密封圈3和调整换5密 封，阀体与阀杆之间通过填料垫8和填料9、10密封， 并用压紧套11压紧。
装配图、球阀分解图
装配图、球阀分解图
装配图
11.2 装配图的规定画法和特殊画法
一、规定画法
⒈ 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。
两面接触
两面不配合 两面配合
装配图、球阀分解图
⒉ 两个(或两个以上)零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。
装配图、球阀分解图
装配图
⑶ 分析视图，弄清各个视图的名称、所采 用的表达方法和所表达的主要内容及视 图间的投影关系。
齿轮油泵装配图由两个视图表达， 主视图采用了全剖视，表达了齿轮油泵 的主要装配关系。左视图沿左端盖和泵 体结合面剖切，并沿进油口轴线取局部 剖视，表达了齿轮油泵的工作原理。
装配图、球阀分解图
孔图
与
轴
的
装配图、球阀分解图
合齿
尺顶
寸 与主主 泵视视 体图图
内
壁
的
配
尺寸为 φ16H7/f6 属基孔制，间隙配合
说明轴在左、右端盖的轴孔内 是转动的。
φ34.5H7/f6 基孔制，间隙配合
装配图、球阀分解图
② 连接和固定方式
弄清零件之间用什么方式连接，零件 是如何固定、定位的。
★ 左、右端盖与泵体？ 用螺钉连接，用销钉准确定位。
② 联接固定关系
轴承座1 下轴衬2
轴承座与轴承盖用螺柱、螺母、垫圈联接固定。
各零件的相对位置关系如图所示。
装配图、球阀分解图
⒉ 选择主视图
选择原则：
滑动轴承的主
★ 符合部件的工作状态。 视图如何选呢？
★ 能清楚表达部件的 工作原理、主要的 装配关系或其结构 特征。

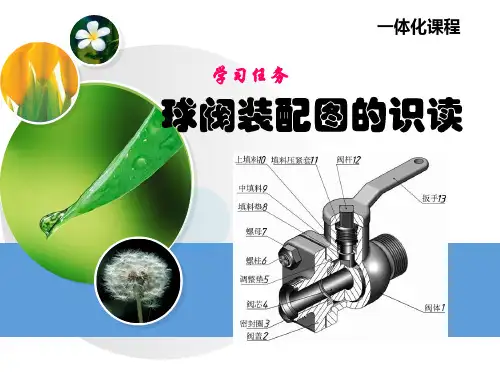

任务20球阀装配图的识读
4
05 球阀装配图中装配尺寸 50×50 、 54 、 160 、 84 。
学习任务：球阀装配图的识读
06 请在图20-16的方框中写装配图尺寸的类型
配合尺寸 装配尺寸 装配尺寸 总高
安 装 尺 寸
装 配 尺 寸
配
合
性能规格尺寸
尺 寸
总长 相对位置尺寸
总 宽
学习任务：球阀装配图的识读
2.球阀装配图的技术要求： 制造与验收技术条件应符合国家 标准的规定。
号是一一对应的。 序号应编注在视图周围，按顺时针或逆时针方向顺次
排列，在水平或铅垂方向应排列整齐。 对一组紧固件以及装配关系清楚的零件组，允许采用
公共指引线。
标注序号的形式
公共指引线的标注
学习任务：球阀装配图的识读
1.2 装配图零部件序号和明细栏
2）明细栏 明细栏一般应紧接在标题栏上方绘制。若标题栏上方
学习任务：球阀装配图的识读
概括认识球阀装配图
1.由阀装配图标题栏了解部件的名称、用途及绘图比例。
任
该部件的名称是球阀，绘图比例是 1:1 ，用途 是 用来启闭或调节流体流量 。从球阀这个名称可以得
务 知，该部件用于 管道系统 中控制 流体流量 的大小，
起 启闭 、 调节 控制作用。
实 2.由明细栏可了解零件数量，材料、热处理等要求。
学习任务：球阀装配图的识读
球阀中主要零件结构形状的分析
任
1.在球阀装配图中，
务
找出阀芯的投影，想 象出阀芯的主要结构
形状。
实
阀芯是左右两边截成
平面的 球体 ，中间
施
是 通 孔，上部是圆
弧形 凹槽 。
3
球阀中的阀芯
三维造型实例球阀装配立体图
12.3.2 1/4剖切视图
（1）打开球阀装配立体图：选择菜单栏中的“文件”→“打开”命 令，打开“球阀装配立体图.dwg”。
（2）1/4剖切视图：选择菜单栏中的“修改”→“三维操作”→“剖 切”命令，对球阀转配立体图进行1/4剖切处理。相同方法连续进行 两次剖切。
（3）删除对象：单击“修改”工具栏中的“删除”按钮，将视图中 相应的图形删除。
（1）打开球阀装配立体图：选择菜单栏中的“文件”→“打开”命 令，打开“球阀装配立体图.dwg”。
（2）1/2剖切视图：选择菜单栏中的“修改”→“三维操作”→“剖 切”命令，对球阀转配立体图进行1/2剖切处理 。
（3）删除对象：单击“修改”工具栏中的“删除”按钮，将YZ平面 右侧的两个“双头螺柱立体图”和两个“螺母立体图”删除。
12.1 配置绘图环境
（1）建立新文件：启动AutoCAD，使用缺省设置绘图环境。选择菜单 栏中的“文件”→“新建”命令，弹出“选择样板”对话框，单击 “打开”按钮右侧的下拉按钮，以“无样板打开－公制”（毫米）方 式
（2）设置线框密度：在命令行中输入ISOLINES，设置线框密度为10。 （3）设置视图方向：单击“视图”工具栏中的“西南等轴测”按钮，
12.2.4装配压紧套立体图 绘制ຫໍສະໝຸດ 骤12.2.5装配阀杆立体图
绘制步骤
12.2.6装配扳手立体图
绘制步骤
12.2.7装配双头螺柱立体图
绘制步骤
12.2.8装配螺母立体图
绘制步骤
12.2.9阵列双头螺柱和螺母立体图
绘制步骤
12.3剖切球阀装配立体图
12.3.1 1/2剖切视图
将当前视图方向设置为西南等轴测视图。
厦门壹水务阀门球阀总装配图Q41F-16C DN150
Q41F-16C DN150第 页}共 页}手 动 球 阀}总 装 配 图}}图样标记}数量}重量}比例}标准化}审 定}批 准}日 期}设 计}校 对}审 校}工 艺}标记}处数}更改文件号}签 字}日期}描 写}签 字}日 期}底图总号}旧底图总号}描 装}借（通）用件登记}112接 头左阀体零件名称定位块序号1234856710911材 料GB12229-89 WCBGB699-88 25手 柄141315双头螺柱螺 母GB699-88 25GB699-88 35双头螺柱螺 母GB699-88 25GB699-88 35技} {\fSimSun|b0|i0|c134|p2水2.4强 度试验介质MPa} }作{\fTimes New Roman|b0|i0|c0|p18MPa}0.6}1.6水、油品、蒸汽等1.61.பைடு நூலகம்6P15.0}上密封气密封密 封水空气水MPa}mm}1.6性 能 规 范20温\P度\P℃}15020202023456789101112131415密封圈球 体1Cr18Ni9Ti右阀体GB12229-89 WCB垫 片阀 杆GB1220-92 2Cr13填 料填料压盖GB12229-89 WCB聚四氟乙烯}GB12229-89 WCBGB699-88 25150聚四氟乙烯}聚四氟乙烯}H%%C150%%C210%%C240%%C2808-%%C23×}45%%D24360仅供学习交流}
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配干线，弄清零件相互的配合、定位、连接方式。
此外，对运
动零件的润滑、密封形式等，也要有所了解。
3.分析视图，看懂零件的结构形状
分析视图，了解各视图、剖视图、断面图等的投影关系及表达
意图。
了解各零件的主要作用，帮助看懂零件结构。
分析零件时，
应从主要视图中的主要零件开始分析，可按“先简单，后复杂”
的顺序进行。
有些零件在装配图上不一定表达完全清楚，可配合
零件图来读装配图。
这是读装配图极其重要的方法。
4.分析尺寸和技术要求
(1) 分析尺寸找出装配图中的性能(规格)尺寸、装配尺寸、
安装尺寸、总体尺寸和其他重要尺寸。
(2) 技术要求一般是对装配体提出的装配要求、检验要求和
使用要求等。
讲授、课件展示
六、实施
虎钳装配图识读
思考：
1.球阀的功用是什么？它是由几种零件组成的？
2.球阀的各零件是如何连接的？
3.阀杆12与填料压紧套11、阀体1之间采用什么配合连接？
4.阀体1与阀盖2之间采用什么配合连接？课件展示
练习
