往复式给煤机是一种采用往复运动的机械装置，用于将煤炭从一个地方运输到另一个地方。
其工作原理主要包括以下几个步骤：
1. 煤炭进料：往复式给煤机的进料端有一个煤炭储料斗，煤炭从斗内顶部进入给煤机。
进料时，煤炭会通过重力自动下落到给煤机的进料槽内。
2. 往复运动：给煤机采用类似活塞的往复运动，通过电动机等驱动机构可以使进料槽内的活塞循环往复运动。
活塞通常由链条、连杆等联结构件组成，通过电动机的转动带动链条或连杆产生往复动作。
3. 输送煤炭：随着往复运动的进行，进料槽内的活塞会在往复过程中将煤炭推向出料端。
出料端一般设置有输送带或输送机，煤炭会通过活塞的推力被送到输送带上，进而被输送到目标位置。
4. 反向往复：当煤炭被输送到出料端后，往复式给煤机会反向运动，即进料槽内的活塞会往回运动，准备进行下一轮的煤炭输送。
往复式给煤机具有结构简单、运行稳定、工作效率较高等特点，广泛应用于煤炭、矿山、冶金等行业中的煤炭输送工作。
给煤机培训教程
机电工区
胶带给煤机
一、概况
我国矿井煤仓的给料设备主 要以K型往复式给煤机为主。以 新矿集团孙村煤矿为例，现场为 胶带输送机装载煤碳的设备为K －4型往复式给煤机。
2002年7月份，山东省兖州量子集团公 司生产了JDG型甲带给煤机，2003年3 月份，JDG5甲带给煤机在孙村煤矿－ 800装载站被推广应用。甲带给煤机虽 然克服了K型往复式给煤机在使用中存在 的设备构件受周期性往复力作用，振动 大，故障率高，维护维修工作不便，特 别是进行更换给煤机、底托板、护板等 工作时，煤仓必须进行清扫，安全难以 保证等诸多缺点。但它仍存在如下缺点：
1、经验显示，市场自己会说话，市场永远是对的，凡是轻视市场能力的人，终究会吃亏的！ 2、判断对错并不重要，重要的在于正确时获取了多大利润，错误时亏损了多少。 3、没有竞争的地方表示没有市场。 4、为了能拟定目标和方针，一个管理者必须对公司内部作业情况以及外在市场环境相当了解才行。 5、有些事情是不能等待的。假如你必须战斗或者在市场上取得最有利的地位，你就不能不冲锋、奔跑和大步行进。2021年10月31日星期日上午11时34分24秒11:
二、产品介绍
为克服K型往复式给煤机和甲带 给煤机的上述缺陷，经过现场调研 和技术论证，成功研制了胶带给煤 机。该产品获国家专利,专利号为 ZL200420040708.1,并已在孙村煤 矿－800大倾角胶带机、－800分运 胶带机、－1050大倾角3422、3423 装载点上工业性试验成功。
胶带给煤机主要特点如下：使用 ST2500／1000绳芯胶带硫化成一个 周长为5700ｍｍ的环形带，该环形 带套装在（Ф320）驱动滚筒和 （Ф320）倒向滚筒上，承载段胶 带由Ф159托辊支撑；空载段胶带由 于中心距只有2300ｍｍ，故不设支 撑装置。
往复式给煤机工作原理
往复式给煤机工作原理往复式给煤机是一种常见的煤炭输送设备，它主要用于将煤炭从储煤仓输送到锅炉燃烧室，是煤电厂等工业生产中不可或缺的设备之一。
那么，往复式给煤机究竟是如何工作的呢？接下来，我们将详细介绍往复式给煤机的工作原理。
首先，往复式给煤机由送料机构、传动机构、导煤槽和支撑机构等部分组成。
当往复式给煤机开始工作时，送料机构首先将煤炭从储煤仓中取出，然后通过传动机构的作用，煤炭被输送到导煤槽中。
在这个过程中，支撑机构起到了支撑和固定导煤槽的作用，确保煤炭能够顺利地被输送。
其次，传动机构是往复式给煤机的核心部分，它通过电机或液压系统驱动，带动导煤槽来回往复运动。
当导煤槽向前运动时，煤炭被顺利地输送到锅炉燃烧室；而当导煤槽向后运动时，储煤仓中的煤炭则被继续补充到导煤槽中，实现了往复式给煤机的连续输送。
此外，往复式给煤机还配备了一些安全保护装置，如过载保护装置、断料保护装置等。
这些装置能够及时发现并处理给煤机运行中可能出现的故障，保障了设备的安全稳定运行。
总的来说，往复式给煤机的工作原理是通过送料机构将煤炭从储煤仓中取出，再通过传动机构的往复运动将煤炭输送到锅炉燃烧室，期间配备安全保护装置确保设备的安全运行。
这种工作原理使得往复式给煤机成为了煤电厂等工业生产中不可或缺的设备之一。
在实际应用中，往复式给煤机的工作原理能够为工业生产提供高效、稳定的煤炭输送服务，为生产运行提供了重要的支持。
同时，对于往复式给煤机的工作原理有一定的了解，也有助于我们更好地进行设备的使用和维护，延长设备的使用寿命，提高设备的运行效率。
综上所述，往复式给煤机的工作原理是通过送料机构、传动机构和安全保护装置等部分的协同作用，实现了煤炭的连续输送，为工业生产提供了重要的支持。
希望本文对往复式给煤机的工作原理有所帮助，谢谢阅读！。
1.3k 型往复式给煤机工作原理简述
1.3k 型往复式给煤机工作原理简述

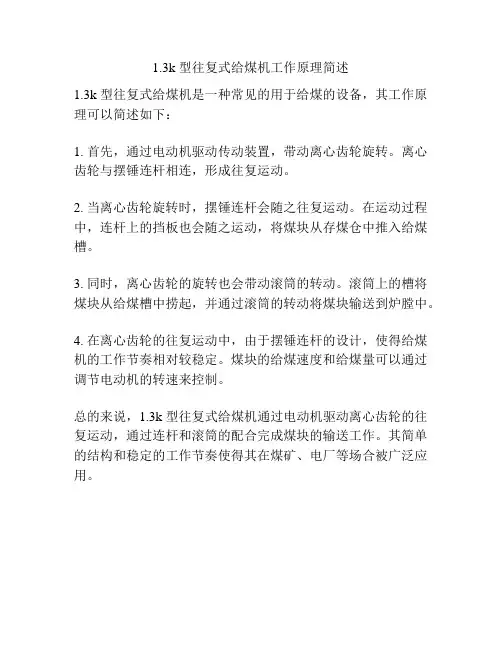

1.3k 型往复式给煤机是一种常见的用于给煤的设备，其工作原理可以简述如下：
1. 首先，通过电动机驱动传动装置，带动离心齿轮旋转。
离心齿轮与摆锤连杆相连，形成往复运动。
2. 当离心齿轮旋转时，摆锤连杆会随之往复运动。
在运动过程中，连杆上的挡板也会随之运动，将煤块从存煤仓中推入给煤槽。
3. 同时，离心齿轮的旋转也会带动滚筒的转动。
滚筒上的槽将煤块从给煤槽中捞起，并通过滚筒的转动将煤块输送到炉膛中。
4. 在离心齿轮的往复运动中，由于摆锤连杆的设计，使得给煤机的工作节奏相对较稳定。
煤块的给煤速度和给煤量可以通过调节电动机的转速来控制。
总的来说，1.3k 型往复式给煤机通过电动机驱动离心齿轮的往复运动，通过连杆和滚筒的配合完成煤块的输送工作。
其简单的结构和稳定的工作节奏使得其在煤矿、电厂等场合被广泛应用。
往复式给煤机
在太西洗煤厂工作期间，我担任机修车间检修二队的技术员，负责技术方面的工作。
接触的给煤机主要有两种：往复式给煤机和电机震动式给煤机。
有关书籍上介绍，后者在我国得到广泛的推广（它的工作原理及有点在后面介绍），但是，在我厂使用最多的是前者。

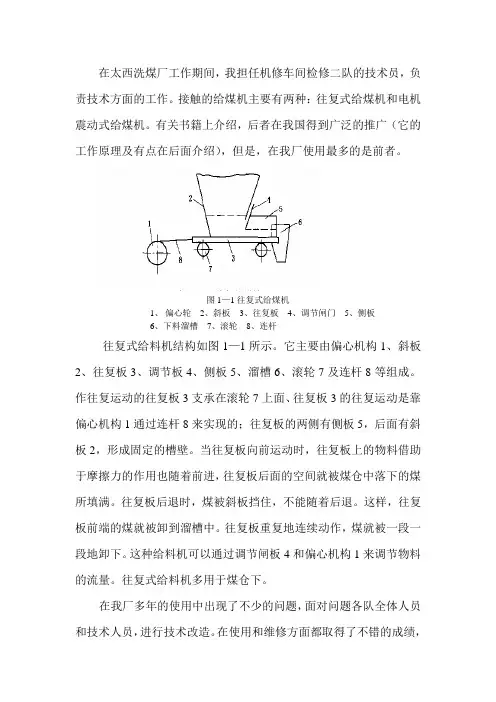

图1—1往复式给煤机1、偏心轮2、斜板3、往复板4、调节闸门5、侧板6、下料溜槽7、滚轮8、连杆往复式给料机结构如图1—1所示。
它主要由偏心机构1、斜板2、往复板3、调节板4、侧板5、溜槽6、滚轮7及连杆8等组成。
作往复运动的往复板3支承在滚轮7上面、往复板3的往复运动是靠偏心机构1通过连杆8来实现的；往复板的两侧有侧板5，后面有斜板2，形成固定的槽壁。
当往复板向前运动时，往复板上的物料借助于摩擦力的作用也随着前进，往复板后面的空间就被煤仓中落下的煤所填满。
往复板后退时，煤被斜板挡住，不能随着后退。
这样，往复板前端的煤就被卸到溜槽中。
往复板重复地连续动作，煤就被一段一段地卸下。
这种给料机可以通过调节闸板4和偏心机构1来调节物料的流量。
往复式给料机多用于煤仓下。
在我厂多年的使用中出现了不少的问题，面对问题各队全体人员和技术人员，进行技术改造。
在使用和维修方面都取得了不错的成绩，现在我就介绍以下我们在使用中得到的经验。
出现的问题：1、往复板后端撒煤，煤的粒度比较大，超出了技术要求。
2、偏心轮处的曲柄外壳，结构复杂，铸造困难且上面的螺栓孔小，直径时22毫米，螺栓容易出现疲劳断裂的现象。
3、曲拐和往复板使用轴承连接，曲拐端部为整体式，给更换轴承带来很大的不便。
解决方法：1.往复板后端撒煤，并且煤的粒度比较大。
经过现场观察分析，斜板和往复板在工作时处于接触状态，随着工作时间的延长，斜板和往复板之间磨出了缝隙，里面的煤就从缝隙进入往复板的后端。
由于往复板连续运动，后端的煤就洒落的地上，如果缝隙大被洒落的煤粒就大。

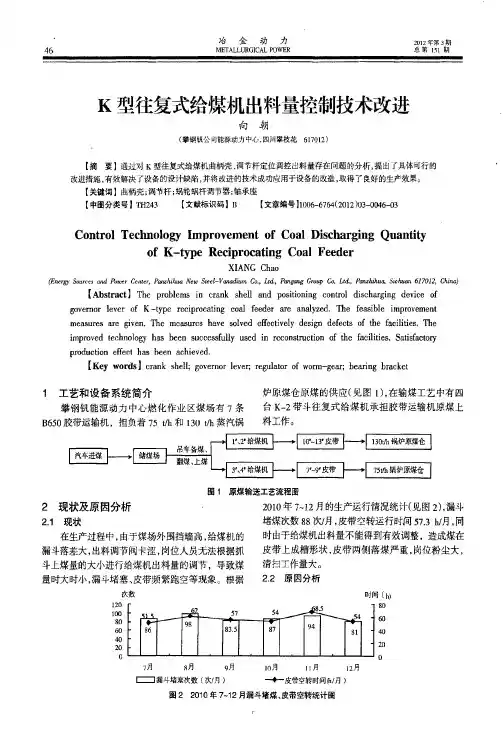

k型往复式给煤机出料量控制技术改进
