西安安森ANCN CD-2xx系列数字压力表使用说明书
压力表的操作说明书
压力表的操作说明书操作说明书一、产品概述压力表是一种常用的测量仪器，用于测量液体或气体的压力大小。
本操作说明书详细介绍了压力表的使用方法和注意事项。
二、产品结构1. 压力表外观：压力表通常由表头、表身和连接装置组成。
2. 表头：显示压力数值，并设有刻度盘和指针。
3. 表身：固定表头和连接装置，通常采用金属材料制成。
4. 连接装置：与被测介质连接，通常是螺纹接口或法兰接口。
三、操作步骤1. 准备工作在进行压力测量之前，请确保以下准备工作已完成：- 将压力表与被测介质连接，确保连接牢固。
- 检查压力表是否正常运作，并确保指针在零刻度位置。
2. 测量压力（根据实际情况选择合适的测量方法，以下是一种常用方法的步骤）- 确定被测压力介质的性质（液体或气体）和量程范围。
- 打开被测压力介质供应，使其充满压力表。
- 观察压力表指针的位置，根据刻度盘上的刻度读取压力数值。
- 记录压力数值，可以根据需要进行多次测量以提高精确度。
3. 压力表的维护- 使用结束后，及时将压力表从被测介质中取出，并用清洁软布轻轻擦拭表面。
- 避免压力表受到外界冲击或水分侵入，以防止损坏或影响准确度。
- 定期检查压力表的准确度，并根据需要进行校正或更换。
四、注意事项1. 避免超过压力表的量程范围进行测量，以免损坏仪器。
2. 避免过大的冲击或振动，以保持压力表的准确度。
3. 注意压力表的工作温度范围，避免在超出范围的温度下使用。
4. 如遇到故障或不正常情况，请及时停止使用并咨询专业人士。
五、常见问题解答1. 问：为什么压力表指针不动？答：可能是压力表与被测介质连接松动或存在堵塞，请检查连接状态并进行清洗。
2. 问：为什么压力表指针不稳定？答：可能是被测介质存在脉动或压力波动，请检查被测介质的稳定性。
3. 其他问题请咨询售后服务。
六、总结本操作说明书详细介绍了压力表的使用方法和注意事项，希望能帮助用户正确操作压力表，确保测量的准确性和使用的安全性。
压力表的正确使用方法说明书
压力表的正确使用方法说明书一、前言压力表是一种常见的测量仪器，广泛应用于各个行业中。
正确使用压力表可以保证测量结果的准确性，并且可以延长仪器的使用寿命。
本说明书将详细介绍压力表的正确使用方法。
二、压力表的结构和组成部分1. 刻度盘：用于显示压力值的刻度盘，通常以MPa或Psi为单位。
2. 指针：指示当前的压力值。
3. 进气口：将压力传递到压力表的入口接口。
4. 出气口：将测量过的压力释放出去，以免影响下次的测量。
三、使用前的准备1. 检查压力表是否完好无损，如果有任何损坏或异物，请不要使用。
2. 确保压力表的刻度盘清晰可见，指针灵活运动。
3. 检查进气口和出气口是否畅通无阻。
四、正确使用方法1. 将进气口与待测的压力系统相连接，确保连接紧固可靠，不漏气。
2. 慢慢打开压力系统的阀门，使气体缓慢进入压力表。
3. 观察刻度盘上指针的运动，当指针稳定在一个数值时，即可读取压力值。
注意，读取压力值时要与刻度盘的最上层刻度对齐，以保证准确度。
4. 操作完成后，关闭压力系统的阀门，并将出气口打开，释放压力，然后将进气口与出气口分别拧紧。
五、使用注意事项1. 在测量前要检查压力表的刻度盘是否清晰可见，以免造成测量误差。
2. 使用前要确认进气口和出气口是紧闭的，以免泄漏导致不准确的测量结果。
3. 避免压力表受到剧烈震动或撞击，以免损坏仪器。
4. 不要将压力表暴露在过高或过低的温度环境中，以免影响其性能。
5. 定期校准压力表，确保其准确度和可靠性。
六、维护保养1. 每次使用后，使用清洁软布擦拭压力表的外表面。
2. 定期检查和更换压力表的密封圈和维修部件。
3. 不要将压力表存放在潮湿或有腐蚀性气体的环境中。
七、故障排除1. 如果压力表指针无法运动或运动不灵活，可能是内部零件出现故障，请联系售后服务部门进行维修。
2. 如果压力表显示的数值异常或不稳定，可能是测量系统存在问题，需要检查压力系统的阀门和管道连接。
八、总结本说明书详细介绍了压力表的正确使用方法，包括使用前的准备、正确使用方法、使用注意事项、维护保养和故障排除等内容。
西安安森ANCN CD-2xx系列数字压力表使用说明书
西安安森智能仪器有限公司
TEL: 400-005-8656
~ 14 ~
ACD-2xx 用户手册
ANCN
目录
1．概述....................................................................................................................................................................... 1 执行相关标准..................................................................................................................................................... 1 产品型号及定义................................................................................................................................................. 1
12．订货须知
a. 订货时，用户需要提供详细技术参数，如压力测量范围、准确度要求、输出信号种类和特殊要求等等， 以便选择更合适自己要求的数字仪表。
b. 详细选型方式请查阅公司最新选型样本或登陆公司网站进行选型。
13．开箱检查
a. 收到产品后请及时进行检查，检查项目有：外部包装是否完整，依据随机附带的装箱单核对箱内物品 数量，仪表型号、规格以及随机配件，检查仪表及配件的完整性。
高精度 精密数字压力表使用说明
℃ ℉ TIME SET
摄氏度
主屏
华氏度
副屏
时间 设置状态指示
按键
六方
电池电量
压力接口
Rs485 Address FLTR Recond H min s
Rs485输出功能 地址位 波特率 记录功能 小时/ 分/秒 通讯标志 USB供电
七.供电方式
本产品可以2种供电方式，采用电池或者USB供电。
电池供电 采用3节AA电池供电 当电池指示报警,需要及时更换电池 采用USB2 . 0供电，供电为5V * 本产品标配电源线( 5V0 . 15A) * 产品配备了电源管理，插入USB端口 无需取出电池。
背光很暗 电池标识闪 烁 压力不变化
电池电量不足 电池电量不足
更换电池 更换电池
8.2 MAX / MIN值清零
长按 4秒清除副屏记录的极值,清零完成屏幕 全显一次。
3
1 .压力孔堵塞 2 .带压清零导致 3 .传感器损坏
8.3 单位切换
短按 键,切换压力单位,循环切换。
MAX 最大值
1 .检查压力孔 2 .在无压力的情 况下重新清零 3 .返厂维修 1 .注意不要超压 2 .返厂维修
4
显示E -- H
*说明:由于量程和显示位数的限制,不一定所有的压力 单位都会显示,具体以产品为准。
1 .压力超量程 2 .传感器损坏
8.4 背光
短按背光键,背光亮起。 长按背光键2秒,松开后背光常亮,直到手动关闭背光。
5
屏幕反应慢
采样速度太低
MIN
最小值
RATE设置数值 减小 RATE设置数值 增加 增加缓冲管
三.概述
该款高精度数字压力表采用了55x55mm超大尺寸 液晶屏，采用主屏和副屏的分频显示，在显示实时压力 的同时，可以同时显示现场温度、最大值、最小值等参 考数据。
压力表使用规范
-压力表使用规*为加强在用压力表的管理，确保压力表完好，规*压力表的使用，制定如下规定，望认真执行;1.1 选用的压力表，应当与压力容器、管道内的介质相适应。
1.2 设计压力小于 1.6MPa 压力容器、管道使用的压力表精度(注1) 不得低于2.5 级；设计压力大于或者等于 1.6MPa 压力容器、管道使用的压力表精度不得低于 1.6 级。
1.3 工艺用压力表 (注 2) 表盘刻度极限值应为最大允许工作压力 (注3)的倍，最好取 2 倍摆布。
在满足工艺要求的条件下优先选用外壳公称直径 100mm 的压力表(很重要) 。
---压力表选型依据1.4 压力表在测量稳定负荷时不得超过量程的 2/3，测量波动压力时，不应超过量程的 1/2，至于最低压力，在以上两种情况下，均不应低于量程的 1/3 。
---压力表选型依据2.1 压力表安装前应进行校验，然后每隔半年校验一次。
2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或者有效期。
2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。
3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或者振动的不利影响。
3.2 压力表与压力容器、管道之间，应装设三通旋塞或者针型阀；三通旋塞或者针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或者接管。
3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。
使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，导致表内元件过热而产生变形，影响压力表的精度。
存水弯管用钢管时，其内径应不小于 10mm。
3.4 用于高温、具有腐蚀性或者高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。
3.5 专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用普通的压力表作特殊介质的压力测量。

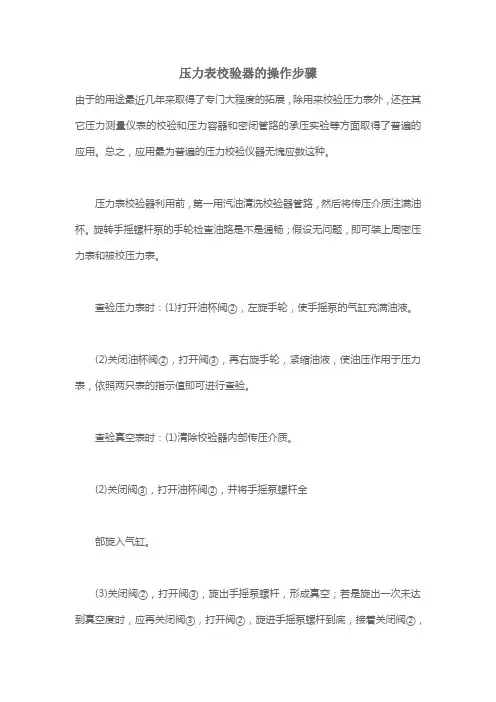

压力表校验器的操作步骤
压力表校验器的操作步骤由于的用途最近几年来取得了专门大程度的拓展，除用来校验压力表外，还在其它压力测量仪表的校验和压力容器和密闭管路的承压实验等方面取得了普遍的应用。
总之，应用最为普遍的压力校验仪器无愧应数这种。
压力表校验器利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。
旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。
查验压力表时：(1)打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。
(2)关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。
查验真空表时：(1)清除校验器内部传压介质。
(2)关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。
(3)关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。
压力表校验步骤/流程Posted by结构图：1.手摇螺杆泵2.油泵3.单项阀门4.导管5.底座安装：1.校验器应放在便于操作的工作台上，必需维持水平。
2.校验器的工作环境温度为+20±10℃，周围空气不得含有侵蚀性气体。
3.校验器不得受震动；工作台上需铺上橡皮垫。
4.利用前，第一用汽油清洗校验器管路，然后将传压介质注满油杯。
旋转手摇螺杆泵的手轮检查油路是不是通畅；假设无问题，即可装上周密压力表和被校压力表。
利用：5.操作步骤：查验压力表时：（1）打开油杯阀②，左旋手轮，使手摇泵的气缸充满油液。
（2）关闭油杯阀②，打开阀③，再右旋手轮，紧缩油液，使油压作用于压力表，依照两只表的指示值即可进行查验。
查验真空表时：（1）清除校验器内部传压介质。
（2）关闭阀③，打开油杯阀②，并将手摇泵螺杆全部旋入气缸。
（3）关闭阀②，打开阀③，旋出手摇泵螺杆，形成真空；若是旋出一次未达到真空度时，应再关闭阀③，打开阀②，旋进手摇泵螺杆到底，接着关闭阀②，打开阀③，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。
压力表使用说明书
4. 关于点检和保修 1） 指针不动的情况
内机的磨损或破损、小齿轮、扇形面的脱落、波顿管或者液体接触部位的泄漏 有必要由厂家进行修理
2） 表示度的错乱情况 波顿管的老化或者变形、内机的磨损或者损坏等 将指针修好、或者使用０点修正装置在现场进行应急修正
波顿管压力表的种类、外形尺寸、精度等级、以及压力范围，都在 JIS B7505 种有相关规定。
2. 构造及机能 波顿管压力表的一般构造及零件名称如附图所示。 其主要由接触液体部分、就是一端焊接在螺丝部位，另外一端封闭的波顿管和对管前端的运动进行放大构成。 被测定体的压力从螺丝部位被传达到波顿管，使管的前端运动。管前端的运动经过棒杆使扇形面变动， 转动小齿轮，由嵌入小齿轮轴的指示针在刻度板上读取压力显示度。 液体接触部位、内机等的材质有多种可供选择，请根据需要选定。
3. 安装及使用 1） 波顿管压力表的安装，根据压力的情况和北侧体的种类，请选用适当种类的压力表.压力表的安装
拆卸，务必要使用螺丝扳手。 如果用压力表的外箱强力扭动，可以导致显示度错乱，请务必注意。 安装压力表请选在振动、潮气、灰尘和杂质等较少的场所。 另外、有必要在机器运转情况下进行更换 点检的时候，应安装水位管，如果是应用于蒸汽 空气等的 时，请安装排水管 排气口等，根据使用情况酌情考虑。
压力表使用说明书 1. 概要 把薄壁管压至扁平并且弯曲成圆弧状，将其一端封闭，然后从另一端加压时，被封闭的一端会以和压力
基本相当的比例活动。把这个简单的原理用于压力测定的波顿管压力表构造简单，而且适用范围非常广泛， 以至于凡是说到压力表，一般就是说波顿管压力表，这种表已经非常普及了。
压力表说明书
弹簧式压力表
一、压力表的结构与原理
锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如图所示。
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
当弹簧弯管受到介质压力的作用时，它的截面有变成圆形的趋势，迫使弹簧弯管逐渐伸直，从而使弹簧弯管的自由端向上翘起。
压力越高，自由端向上翘起的幅度越大。
这一动作经过杠杆、扇形齿轮、小齿轮的传动，使指针偏转一个角度，在刻度盘上指示出压力高低。
当被测介质压力降低时，弹簧管要恢复原状，指针退回到相应刻度处。
在燃油(气)锅炉上还有一种使用较多的是电接点压力表。
电接点压力表是在普通弹簧管压力表上加装一套高低限电接点装置构成的。
它不但能随时测量介质压力变化情况，而且还能将被测介质保持在一定压力范围内，当被测压力超过这一范围时，能自动发出报警信号。
电接点压力表也可带继电器及接触器的电气线路，获得自动控制信号，通过控制机构，使被测介质的压力自动保持在上下限给定值的范围内。
三、压力表精度
弹簧管式压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。
例如，表盘量程0～，精度级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上
<
×％=±；当压力表指示压力为时，实际气压在～ 5MPa之间。
-。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能可靠 安森创造
办公地址：西安市凤城二路海璟国际 C2 座 1112 室 工厂地址：西安市经济技术开发区草滩十路 1155 号智巢创新产业园 2 号楼 电话：86512033 传真：029-68756225 全国服务热线：400-005-8656 网址：http: //
~ 17 ~
ACD-2xx 用户手册
ANCN
c．重复 b 步骤，直至压力表显示“1258”。 2. 进行压力校准： a．按“设置”键 1 次，仪表显示一个压力值“X1”（通常负压表的第一个压力值为-95kPa，绝压表
为绝对真空（或绝压 2kPa），正压表为 0），按仪表所显示的压力值对仪表施加压力，待所施加的 压力稳定后， b．按“设置”键 1 次，此时仪表自动校准该点压力值，并显示下一个需要校准的压力值“X2”， c．按仪表所显示的压力值对仪表施加压力，待所施加的压力稳定后，按“设置”键 1 次，仪表显示 下一个需要校准的压力值“X3”， d．重复 c 步骤，直到检验完最后一个需要校准的压力值“Xn”。仪表会自动退出检验状态并自动进 入压力检测显示状态。 e．仪表进入压力检测显示状态后，只需用一个来回程对仪表进行检验即可完成该仪表的校准操作。
注：该方法为仪表出厂时校准方法，要严格按照以上步骤进行操作，且必需保证电池的电量是满 的，中途不可漏校某一点，否则需要重新操作。
附录 2. 功能密码表
密码 1200 1131 0485 1238 1268 1250
采集速度设置 显示单位切 通讯参数设置 量程迁移设置 压力控制值设置 测量介质密度设置
b. 该产品应存放在- 40℃～ +80℃，相对湿度不大于 85%，通风，干燥，无腐蚀性气体的库房中。
11．技术服务
a. 因产品本身质量问题，使数字压力变送器不能正常工作时，我公司一年内负责维修或更换。 b. 为了确保用户的维修和保养，对于保修期外及非产品质量问题而引起的故障，我公司有偿为用户提供
各种配件和数字压力变送器硬件升级服务，另我公司终身免费为客户提供软件升级服务。
数据存储时间间隔设置不正确 数据存储操作过程不正确
检查线路 加终端电阻或采用有源信号隔离器
返厂维修 对 USB 通讯的仪表必须安装相应驱
动，并安装测试软件 重新设置压力控制值
更换输出线缆 凡带输出信号的仪表均需要外供电 按间隔计算方式重新计算并设置 请严格按存储操作步骤进行操作
10．运输及贮存
a. 该产品与合格证、使用说明书、检验报告等附件同装于一个包装箱内，在搬运及运输过程中应当小心 轻放，严禁强烈的碰撞。
b. 收到产品后如发现任何异常或不良，请于 3 个工作日内以书面形式通知我公司，我方将给予补发或 更换，过时将视为所发物品合格无误。
西安安森智能仪器有限公司
TEL: 400-005-8656
~ 14 ~
ACD-2xx 用户手册
ANCN
目录
1．概述....................................................................................................................................................................... 1 执行相关标准..................................................................................................................................................... 1 产品型号及定义................................................................................................................................................. 1
~ 16 ~
西安安森智能仪器有限公司
TEL: 400-005-8656
ACD-2xx 用户手册
ANCN
附录 1. 仪表检准方法
警告： 仪表校准必须严格按照以下要求及方法进行操作
否则将造成仪表显示错误或损坏
一、当仪表出现偏差时，可以先将仪表与大气相通，然后通过仪表的校零键进行校零操作，完成后如果 仪表偏差还不能满足要求，则可以进行出厂校准。
3.1、技术参数....................................................................................................................................................2 3.2、压力表规格及功能................................................................................................................................... 3 4. 结构尺寸................................................................................................................................................................ 3 4.1、不锈钢壳体............................................................................................................................................... 3 4.2、铝合金壳体............................................................................................................................................... 4 5．电气接线图...........................................................................................................................................................5 5.1、接线要求....................................................................................................................................................5 5.2、接线示意图............................................................................................................................................... 5 6．仪表显示符号介绍.............................................................................................................................................. 6 7 . 仪表操作...............................................................................................................................................................7 7.1. 按键介绍.....................................................................................................................................................7 7.2. 如何输密码................................................................................................................................................ 7 7.3. 具体功能与操作........................................................................................................................................ 7 7.3.1. 开关机..................................................................................................................................................... 7 7.3.2. 校零....................................................................................................................................................
