YTZ-150远传压力表使用说明书
YTN压力表使用说明书
YTN压力表使用说明书
YTN-耐震压力表
产品类别:YTN-耐震压力表
产品说明:
该压力表除具有一般压力表的性能外，还具有良好的耐震性能，特别适用于机械振动和压力有脉冲的条件下，
测试正压和副压。
规格:YTN-40 1〃 1/2
精度:+2.5%
测量范围: 0~15psi……….0~3500psi
接头螺纹 : 1/8〃NPT、BSPT、BSP、M10x1
安装方式:径向、轴向无边、轴向带边
规格型号安装方式测量范围接口螺纹外壳材质精度
径向G1/8’’ 不锈钢壳 YTN-40 0.1 0.16 0.25 ZG1/8’’ 1 1/2〃 SS 304 2.5 0.4 0.6 1 轴向无边Z1/8’’ YTN-40Z 1.6 2.5 4 M10×1
6 YTN-40ZT 轴向带边
耐震压力外形尺寸(mm)
型号 40
,42 A
26 B
3 C
,47 D
11 E
3-,3.5 F
,52 G
,62 H
接头螺纹代号对应关系:G=BSP ZG=BSPT Z=NPT 常用压力单位换算
1Mpa=10bar=10.2kg/cm?=145psi 耐震压力表的工作条件
1、环境温度-40?~+70?
2、工作压力静压测量压力值在上限压力的1/3至3/4之间，波动压力条件下测量压力值应在上限的1/3至2/3之间。
3、相对湿度?80%
4、工作震动频率?25Hz振幅，?1mm介质震动。
5、仪表必须垂直安装，安装及拆卸时不允许用手扳外壳。
耐震全不锈钢远传压力表安全操作规定
耐震全不锈钢远传压力表安全操作规定前言为保障使用人员和设备安全，降低操作风险，减少事故发生概率，特制定本规定，要求使用人员在使用耐震全不锈钢远传压力表时严格遵守本规定。
适用范围本规定适用于使用耐震全不锈钢远传压力表的用户和维护人员。
安全操作规定1. 使用前检查在使用耐震全不锈钢远传压力表之前，必须对其进行以下检查：•所有接口和管路应该紧密连接并正确固定，如发现松动或不正常情况，必须及时处理；•压力表的标定范围应与管道的工作压力匹配，超过标定范围后果自负；•检查气源是否干燥清洁，以及气源压力是否标准。
如气源不标准，应进行调整和校验，以保证气源到压力表的精度和稳定性；•检查压力表本身是否干燥清洁，以及电池电量是否充足。
2. 正确使用在正常使用过程中，需要注意以下几点：•耐震全不锈钢远传压力表是高精度仪器，严禁猛拧或强行旋转，并应放置在平稳的水平面上以保证测量精度；•在使用过程中，不应让压力表受到外力、冲击等力量，以免影响精度和稳定性；•在使用过程中，不应出现过量荷载和温度异常的情况，一旦发现应立即停止使用；•在进行参数设置和校准时，应按照正常步骤进行，不得自行调节参数或修改校准值等数据；•在使用完毕后，应尽快关闭气源并拆卸测压管路，注意防止异物进入压力表内部。
3. 维护保养为确保耐震全不锈钢远传压力表的精度和长期稳定运行，需要对其进行以下维护保养操作：•长时间未使用或受潮、受热后，应首先进行开机自检；•长时间使用后，应及时更换电池，以保证正常工作；•定期进行机壳、接口和管路的清洁和维护，注意检查密封密度，防止气体泄漏；•定期对电池和传感器进行校验和标定，确保数据的准确性和可靠性。
结语上述安全操作规定并不是全部，使用人员在操作时还应按照相关标准和规程进行，如需帮助或有疑问，请及时联系厂家或专业人员进行沟通。
最终为保障人员和设备安全，所有工作应在大型故障模拟器中进行。

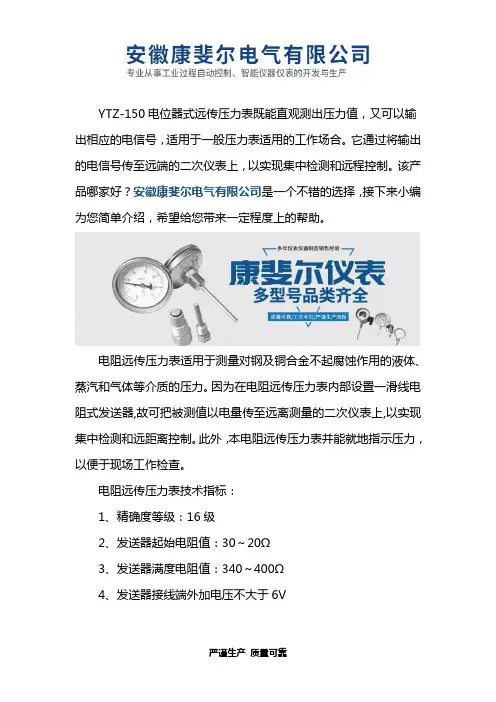

YTZ-150电位器式远传压力表
YTZ-150电位器式远传压力表既能直观测出压力值，又可以输出相应的电信号，适用于一般压力表适用的工作场合。
它通过将输出的电信号传至远端的二次仪表上，以实现集中检测和远程控制。
该产品哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。
此外，本电阻远传压力表并能就地指示压力，以便于现场工作检查。
电阻远传压力表技术指标：1、精确度等级：16级2、发送器起始电阻值：30～20Ω3、发送器满度电阻值：340～400Ω4、发送器接线端外加电压不大于6V5、电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动6、温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃电阻远传压力表结构原理：本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。
由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。
同时，一次仪表也指示出相应的压力值。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
YTCZG 系列直流高压发生器 用户操作手册说明书
用户操作手册尊敬的顾客感谢您购买本公司YTCZG系列直流高压发生器。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。

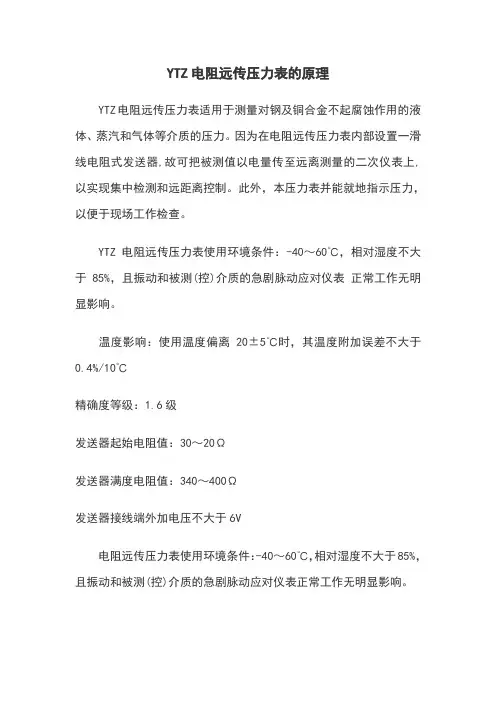

YTZ电阻远传压力表的原理
YTZ电阻远传压力表的原理
YTZ电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。
此外，本压力表并能就地指示压力，以便于现场工作检查。
YTZ电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
精确度等级：1.6级
发送器起始电阻值：30～20Ω
发送器满度电阻值：340～400Ω
发送器接线端外加电压不大于6V
电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
测量范围：Mpa
0～0.16 ，0～0.25 ，0～0.4 ，0～0.6
0～0.1 ，0～1.6 ，0～2.5 ，0～4
0～6 ，0～10 ，0～16 ，0～25 ，0～40
-0.1～0.06 ，-0.1～0.15 ，-0.1～0.3 ，-0.1～0.5
-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4
工作条件：
(1)环境温度：-40～60℃
(2)工作压力：
静负荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
短时压力：用至测量上限值
(3)相对温度：<85%。
远程压力表说明书
远程压力表说明书【篇一：ytz-150电阻远传压力表】ytz-150电阻远传压力表■ 用途说明：电阻远传压力表适用于测量对铜及铜合金不器腐蚀作用的液体、蒸汽和气体等介质的压力。
因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。
此外，本仪表并能就地指示压力，以便于现场工艺检查。
■ 主要技术指标：○滑线电阻式发送器接线图○使用环境条件：-40~60℃，相对湿度不大于85%，且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
■ 结构原理：本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成仪表机械部分的作用原理与一般弹簧管压力表相同。
由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。
同时，一次仪表也指示相应的压力值。
■ 测量范围：■ 外形尺寸：■与二次仪表xmy-10压力数字显示仪及xmy-12压力数字显示控制仪(本厂生产)配套的接线图:y-60、y-100、y-150、y-200一般压力表说明:一般压力表适用于测量无爆炸危险，不结晶，不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
主要技术指标：使用环境条件： -40~70 ℃，相对温度不大于 85%主要零部件材质：结构原理：仪表的测量系统由接头、弹簧和传动机构组成。
通过指针指示仪表读数。
【篇二：压力表说明书】弹簧式压力表一、压力表的结构与原理锅炉上普遍使用的是弹簧管式压力表，主要由弹簧弯管、连杆、扇形齿轮、小齿轮、中心轴、指针、表盘等构件组成，如下图。
弹簧弯管是由金属管(无缝铜管或无缝钢管)制成的。
管子截面呈扁圆形或椭圆形，它的一端是封闭的自由端，与杠杆连接。
杠杆的另一端连接扇形齿轮，扇形齿轮又与中心轴上的小齿轮相啮合，压力表的指针固定在中心轴上。
恒压供水参数设置以及远传压力表接线
安邦信AM300变频器供水参数表F0.04=1 端子COM与X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P型机F9.01= 键盘预置PID给定压力设定（100%对应压力表满量程）1Mpa（10公斤）压力设定值40，则设定压力为4公斤F0.12=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。
安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视）3：外部端子1（远程监视）F11=0 本机键盘/远控键盘F16=50 上限频率F17= 下限频率，休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择0：C00输出频率/PID反馈1：C01参考频率/PID 给定6：C06机械速度（PID模式下变频器输出频率）F80=1 PID闭环模式有效F87=4 比例P增益F88=0.2积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。
需根据现场情况自行调整F116= 0：G型机1：P型机F66=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。
调试在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如10.0，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID的比例增益），参数F88（PID的积分）使压力趋于稳定；1、休眠功能的调试1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态；1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态；欧陆EV500变频器PID供水参数参数设置：P0.00 设为1 P机型P0.02 面板运行时设为0，端子运行时设为1P0.04 设为20 加速时间（根据机型设定）(秒)P0.05 设为20 减速时间（根据机型设定）（秒）P0.10 设为20 最小频率（Hz）P0.11 设为50 最大频率（Hz）P1.05 设为1 自由停止P6.00 设为1 PID控制P6.01 设为2 比例，积分控制P6.02 设为1 压力设定通道1面板数字设定P6.03 设为0 反馈通道选择V1（0-10V）P6.07 设为0.5 比例增益P6.08 设为1 积分时间常数P6.15 设为0—F6.16 PID睡眠频率P6.16 设为F6.16—最大频率PID苏醒频率（设置范围为0-100压力百分数。
压力表使用说明
使用说明
1、仪表执行（GB/T1226-一般压力表）国家标准。
2、仪表接头螺纹径向为M14×1.5（Y60）、M20×1.5（100、Y150、Y200、Y250）。
3、仪表正常工作环境温度为-40℃~70℃。
4、仪表安装点和测定点应在同一水平上，否则应加校正值，但与测量气体无关。
通常连接
导管的长度不超过50米。
5、为减少冲击、震动和被测介质急剧变化对仪表的影响，使用时须添置各种缓冲器。
6、仪表适用测量对钢和铜合金无腐蚀性介质的压力。
7、仪表在测量稳定压力时，一般使用至测量上限的3/4，测量波动压力时，一般不超过测
量上限的2/3。
8、使用时的仪表，每六个月检验一次。
