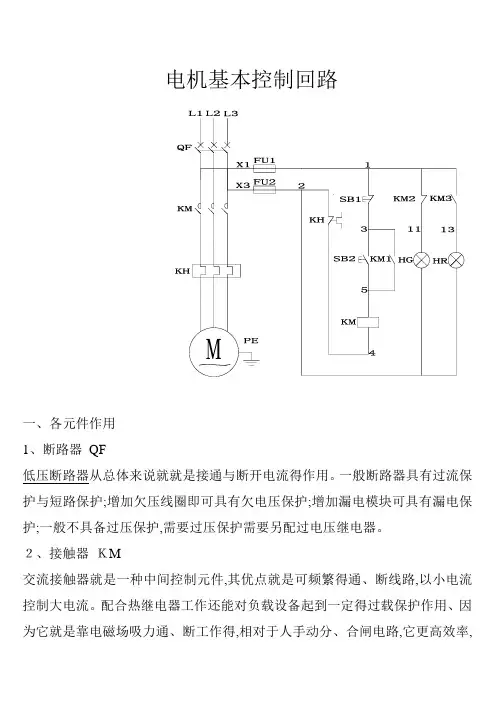

一、各元件作用
1、断路器QF
低压断路器从总体来说就就是接通与断开电流的作用。一般断路器具有过流保护与短路保护;增加欠压线圈即可具有欠电压保护;增加漏电模块可具有漏电保护;一般不具备过压保护,需要过压保护需要另配过电压继电器。
2、接触器KM
交流接触器就是一种中间控制元件,其优点就是可频繁的通、断线路,以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它就是靠电磁场吸力通、断工作的,相对于人手动分、合闸电路,它更高效率,
更灵活运用,可以同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。
超过九成以上的自动化控制电力系统都用到了接触器,可见它的使用范围有多么广
3、热继电器KH
主要用来对异步电动机进行过载保护,她的工作原理就是过载电流通过热元件后,使双金属片加热弯曲去推动动作机构来带动触点动作,从而将电动机控制电路断开实现电动机断电停车,起到过载保护的作用。鉴于双金属片受热弯曲过程中,热量的传递需要较长的时间,因此,热继电器不能用作短路保护,而只能用作过载保护
4、熔断器FU
熔断器的主要作用就是短路保护。
对熔断器的选择要求就是:
在电气设备正常运行时,熔断器不应熔断;在出现短路时,应立即熔断;在电流发生正常变动(如电机起动过程)时,熔断器不应熔断;在用电设备持续过载时,应延时熔断。熔断器的额定电压要大于或等于电路的额定电压。
对熔断器的选用主要包括熔断器类型选择与熔体额定电流的确定。
熔断器的类型根据不同的使用场合、电压等级、保护对象与要求,有很多品种与类型。
高压熔断器,高压熔断器又分为户内式与户外式两种,这里不赘述。
低压熔断器常见有插入式、管式、螺旋式三大类。又可分为开启式、半封闭式与封闭式三种。
R-熔断器; C-插入式; L -螺旋式; M-密闭管式; S-快速;T-有填料管式。如RC1、RC1A 为插人式; RM-无填料管式; RT0、RL1、RLS分别为有填料管式与有填料螺旋式。
低压熔断器有三种结构不同的熔体,一种做为电气线路的过载与短路保护(gG);另一种作为半导体器件及其成套装置的短路保护(aR);还可派生为电动机短路保护(aM)。
熔断器选择的原则就是:
A、根据线路要求与安装条件选择熔断器的型号。容量小的电路选择半封闭式或无填料封闭式;短路电流大的选择有填料封闭式;半导体元件保护选择快速熔断器。
B、根据负载特性选择熔断器的额定电流。
C、选择各级熔体需相互配合,后一级要比前一级小,总闸与各分支线路上电流不一样,选择熔丝也不一样。
D、根据线路电压选择熔断器的额定电压。
E、交流异步电机保护熔体电流不能选择太小(建议2~2、5倍电机的额定电流)。如选择过小,易出现一相熔断器熔断后,造成电机缺相运转而烧坏,必须配套热继电器作过载保护。
注意:熔断器电流包括两方面,一就是熔断器安装熔断体的座子、壳架的额定电流,另一就是熔断体的额定电流,二者不可混淆。这一点跟断路器类似。
5、按钮SB
按钮就是一种人工控制的主令电器,主要用来发布操作命令,接通或开断控制电路,控制机械与电气设备的运行,值得一提的就是按钮的工作原理很简单,但
就是按钮的作用却就是非常的大,在现在的社会受到了广泛的应用,按钮的种类有哪些呢?
目前,按钮主要被分为四种,分别就是:
1、常开按钮——开关触点断开的按钮。
2、常闭按钮——开关触点接通的按钮。
3、常开常闭按钮——开关触点既有接通也有断开的按钮。
4、动作点击按钮——鼠标点击按钮、触摸屏按钮。
按钮也称为按键,就是一种电闸(或称开关),用来控制机械或程式的某些功能。一般而言,红色按钮就是用来使某一功能停止,而绿色按钮,则通可开始某一项功能。按钮的形状通常就是圆形或方形。现在社会中电子产品大都有用到按键这个最基本人机接口工具,随着工业水平的提升与创新,按键外观的也变的越来越多样化及丰富的视觉效果。
按钮的用途很广,例如车床的起动与停机、正转与反转等;塔式吊车的起动,停止,上升,下降,前、后、左、右、慢速或快速运行等,都需要按钮控制。
6、辅助触点KH KM1 KM2 KM3
交流接触器通常有两组辅助接点,一对常开,一对常闭,用以构成逻辑电路使用,如自保持电路,异或门(互锁)电路,优先电路,等等。辅助接点容量通常较小,用于控制。(比如与交流器的线圈串联)
热继电器辅助触点常闭触头用来切断控制电路,从而断开负载主电源,避免故障扩大
常开触头用来连接报警电路,提供声光警示作用
二、故障诊断流程图
1、送电后,电机未启动时停止指示灯不亮。
电机正反转电路图
电机正反转电路图
三相异步电动机接触器联锁的正反转控制的电气电子原理图如图3-4所示。线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。
220v单相电机正反原理 单相电机不同于三相电机，三相电进入电机后，由于存在120°电角度，所以产生N S N S旋转磁场，推动转子旋转。而单相电进入电机后，产生不了N S N S磁场，所以加了一个启动绕组，启动绕组在定子内与工作绕组错开90°电角度排列，外接离心开关和启动电容后与工作绕组并联接入电源，又因为电容有阻直通交的作用，交流电通过电容时又滞后一个电角度，这样就人为地把进入电机的单相电又分出来一相，产生旋转磁场，推动转子旋转。反转时，只要把工作绕组或者启动绕组的两个接线对调一下就行，产生S N S N的磁场，电机就反转了。 网友完善的答案好评率：75% 单相电机的接线方法，是在副绕组中串联（不是并联）电容，再与主绕组并联接入电源；只要调换一下主绕组与副绕组的头尾并联接线，电机即反转 如果电机是3条出线的，其中一条是公共点！（分别与另外2条线的测电阻其值较小）接电源零线！然后把剩下的两条线并联电容，在电容的一端接220V电源相（火）线，就可以了！若要改变电机转向只要把220V电源相（火）线接在电容的另一端就可以了！
笼型电动机正反转的控制线路(电路图) 发布: | 作者: | 来源: jiasonghu | 查看:775次 | 用户关注： 接通电源让KMF--线圈通电其主触点闭合三相电源ABC分别通入电机三相绕组UVW，电动机正转。KMF线圈断电，主触点打开，电机停。让KMR线圈通电----其主触点闭合三相电源ABC通入电机三相绕组变为A—U未变，但B—W，C—V。电动→笼型电动机正反转的控制线路要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。设KMF为实现电机正转的接触器，KMR为实现电机反转的接触器。合上--S 笼型电动机正反转的控制线路 要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。 设 KMF 为实现电机正转的接触器， KMR 为实现电机反转的接触器。 接通电源→合上--S 让 KMF--线圈通电其主触点闭合 三相电源 ABC 分别通入电机三相绕组 UVW ，电动机正转。 KMF 线圈断电，主触点打开，电机停。 让 KMR 线圈通电----其主触点闭合 三相电源 ABC 通入电机三相绕组变 为 A — U 未变，但 B — W ，C — V。电动机将反转
解析国标图集_常用电机控制电路图_
BUILDING ELECTRICITY 2011年 第期 Jun.2011Vol.30No.6 6 *：国家科技支撑计划子课题，课题名称：村镇小康住宅规划设计成套技术研究（课题任务书编号：2006BAJ04A01），子课 题名称：村镇住宅设备与设施设计技术集成及软件开发（子课题任务书编号：2006BAJ04A01-3）。Xu Lingxian Sun Lan （China Institute of Building Standard Design &Research ，Beijing 100048，China ） 徐玲献 孙 兰（中国建筑标准设计研究院，北京市 100048） Explanation and Analysis of National Standardization Collective Drawings Control Circuit Diagrams of Common Electric Machines * 解析国标图集《常用电机控制电路图》摘 要 对多年来国家建筑标准设计图集 10D303-2～3《常用电机控制电路图》（2010年合订本，已修编出版发行）使用中遇到的疑问进行汇总、解析，以加深读者对10D303-2～3的理解。 关键词信号灯端子标志消防控制室的监控消防风机消防水泵 过负荷 水源水池水位 双 速风机 0引言 国家建筑标准设计图集10D303-2～3《常用电 机控制电路图》 （2010年合订本） （以下简称 10D303）适用于民用及一般工业建筑内3/N /PE ～220/380V 50Hz 系统中常用风机和水泵的控制，是对99D303-2《常用风机控制电路图》和01D303-3《常用水泵控制电路图》的修编。根据现行的国家标 准，对图集中涉及到的项目分类代码和图形符号进行了修改，并在原图集方案的基础上，增加了两用单速风机、平时用双速风机、射流风机联动排风机及冷冻（冷却）水泵控制电路图。根据节能环保的要求，增加了YDT 型双速风机的控制方案。并根据电气产品的发展，增加了控制与保护开关电器（CPS ）和电机控制器的控制方案，供设计人员直接选用。 10D303从立项调研、修编到送印，历经两年多的时间，期间收到了不少反馈意见和建议，为图集的编制提供了宝贵的建议，在此答谢。 《常用电机控制电路图》 （2002年合订本）发行 十余年中一直受到读者青睐，使用者涉及设计、生产和建造等多领域，通过国标热线和其他途径咨询问题的读者很多。问题中除风机和水泵的控制电路外，经常牵涉到现行的国家标准、制图要求和电气设计技术等多方面的内容，有些问题无法通过修编图集 10D303直接解决，因此借助《建筑电气》平台，把《常用电机控制电路图》经常咨询的问题归纳汇总、解析，以利于读者更好使用和理解10D303图集。 1有关国家标准、规范和制图要求的问题 1．1指示器（信号灯）和操作器（按钮）的颜色 标识 10D303中有关信号灯和按钮的颜色标识是依据国家标准GB /T 4025-2003/IEC 60073：1996《人-机界面标志标识的基本和安全规则 指示器和 作者信息 徐玲献，女，中国建筑标准设计研究院，高级工程师，主任工程师。 孙兰，女，中国建筑标准设计研究院，教授级高级工程师，院副总工程师。 Abstract The collective drawings of national building standard design 10D303-2~3Control Circuit Diagrams of Common Electric Machines （2010bound volume ）has been revised and published.This paper summarizes and analyzes the questions encountered during use over the years so as to deepen the readers 'understanding of the collective drawings. Key words Signal light Terminal symbol Fire control room monitoring Fire fan Fire pump Overload Water level of the water tank of water source Two -speed fans * 34 330
电机基本控制原理图简介
电机基本控制原理图简介 一、星三角启动原理图简介 L1/L2/L3分别表示三根相线； QS表示空气开关； Fu1表示主回路上的保险； Fu2表示控制回路上的保险； SP表示停止按钮； ST表示启动按钮； KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点； KM△表示三角接触器的线圈，后缀的数字表示它不同的触点； KM表示主接触器的线圈，后缀的数字表示它不同的触点； U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端； 为了叙述方便，将图纸整理了一下，添加了触点的编号。整理后的图纸见附图。 合上QS，按下ST，KT、KMy得电动作。 KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作； KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。 时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合； KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。 电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
接线图：
二、电机直接启动原理图 图l中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，保证检修人员的安全。FU 是一次回路的保护用熔断器。准备启动电动机时，首先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控制。 图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。 电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图2)动作断开，致使接触器线圈失电，接触器主触点断开，电动机停止运行，保护电动机不被过电流烧坏。保护动作后，接触器的辅助触点KMl-1断开，电动机保持在停运状态。 电动机运行中如果按下SBl．电动机同样会停止运行，其动作过程与热保护的动作过程相同。 停止指示绿灯HG和运行指示红灯HR分别受接触器的常『利(动断)或常开(动合)辅助触点KMl-2、KMl一3控制，用作信号指示。电流互感器TA的二次线圈串接电流表PA，电压表PV则直接接在电源线上.
典型电动机控制原理图及解说
1、定时自动循环控制电路 说明： 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并 联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合 触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时 开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电 延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电 。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止 。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动 合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触 点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此
时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮 SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次 起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断 开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理： 图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2， KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机 的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2 电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件 ，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制 KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路 只有满足M1电动机先起动的条件，才能起动M2电动机。 3、电动机顺序控制电路
电动机正反转控制电路图及其原理分析
正反转控制电路图及其原理分析 要实现电动机的正反转，只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。下面是接触器联锁的正反转控制线路，如图所示
图中主回路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器
KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。电路要求接触器KM1和接触器KM2不能同时接通电源，否则它们的主触头将同时闭合，造成U、W两相电源短路。为此在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，这两对辅助常闭触头就叫联锁或互锁触头。 正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。 停止过程：按下停止按钮SB1，接触器KMl线圈断电，与SB2并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。 反向起动过程：按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。 对于这种控制线路，当要改变电动机的转向时，就必须先按停止按钮SB1，再按反转按钮SB3，才能使电机反转。如果不先按SB1，而是直接按SB3，电动机是不会反转的。
电动机控制原理图
三相异步电动机启动控制原理图 1、三相异步电动机的点动控制 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。 典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。 点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。在生产实际应用
中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。 2.三相异步电动机的自锁控制 三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关SB（起停电动机使用）、交流接触器KM （用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。 欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时， 接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小于反作用弹簧的拉力时，动铁心被迫释放，带动主触头、自锁触头同时断开，自动切断主电路和控制电路，电动机失电停转，达到欠压保护的目的。
电机正反转联动控制电路图
按钮联锁正反转控制线路 图2—12 按钮联锁正反转控制电路图 图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路
双重联锁正反转控制线路 元件安装图
元件明细表 1、线路的运用场合： 正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。 2、控制原理分析 （1）、控制功能分析：A、怎样才能实现正反转控制？ B、为什么要实现联锁？ 这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。答案如下： A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。 B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）
（2）、工作原理分析 C、停止控制： 按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转 （3）双重联锁正反转控制线路的优点： 接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。双重联锁正反 转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。 3、怎样正确使用控制按钮？ 控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。接线时红色按钮作停止用，绿色或黑色表示起动或通电。 三、注意事项
电机基本控制回路 正反转控制回路
电机基本控制回路 一、各元件作用 1、断路器QF 低压断路器从总体来说就是接通和断开电流的作用。一般断路器具有过流保护和短路保护；增加欠压线圈即可具有欠电压保护；增加漏电模块可具有漏电保护；一般不具备过压保护，需要过压保护需要另配过电压继电器。 2、接触器KM 交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是
靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。 超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广 3、热继电器KH 主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护 4、熔断器FU 熔断器的主要作用是短路保护。 对熔断器的选择要求是： 在电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变动（如电机起动过程）时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。熔断器的额定电压要大于或等于电路的额定电压。 对熔断器的选用主要包括熔断器类型选择和熔体额定电流的确定。 熔断器的类型根据不同的使用场合、电压等级、保护对象和要求，有很多品种和类型。 高压熔断器，高压熔断器又分为户内式和户外式两种，这里不赘述。
电机正反转控制电路及实际接线图
电机正反转控制电路及 实际接线图 Revised as of 23 November 2020
三相异步电动机正反转控制电路图原理及plc接线与编程 在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。
可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点恢复原状。如果这种热断电器的常闭触点仍然接在PLC 的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输入端（可接常开触点或常闭触点），用梯形图来实现点击的过载保护。如果用式电机过载保护来代替热继电器，也应注意它的复位. 电动机正反转实物接线图
双速电机接线图及控制原理分析
双速电机接线图及控制原理分析 一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。 下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析（双速电机接线图如下图）
1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的
电机正反转控制电路及实际接线图(个人学习用)
三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。 在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可
以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。 可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。 图1中的FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常开触点断开，常开触点闭合。其常闭触点与接触器的线圈串联，过载时接触其线圈断电，电机停止运行，起到保护作用。 有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，及常开触点断开，常闭触点闭合。这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联，这反而可以节约PLC的一个输入点。 有的热继电器有自动复位功能，即热继电器动作后电机停止转，串接在主回路中的热继电器的原件冷却，热继电器的触点自动恢复原状。如果这种热断电器的常闭触点仍然接在PLC的输出回路，电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转，可能会造成设备和人身事故。因此有自动复位功能的热继电器的常闭触点不能接在PLC的输出回路，必须将它的触点接在PLC的输入端（可接常开触点或常闭触点），用梯形图来实现点击的过载保护。如果用电子式电机过载保护来代替热继电器，也应注意它的复位. 电动机正反转实物接线图
三相异步电动机基本控制线路的安装与调试..
三相异步电动机基本控制线路的安装与调试 任务1-1 三相异步电动机的单向运行控制 学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用； 2、三相异步电动机的启/停、点动/长动控制。 学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。 2、能根据控制要求正确选择低压电器。 3、了解：常用低压电器的基本结构；主要技术参数。 4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。 学习重点:工作原理、图形符号、文字符号、选择使用。 学习难点:工作原理、选择使用 §1-1 机床电气控制中常用的低压电器 目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类； 2、熟悉常用的各种低压电器的结构及原理、符号、选用； 3、熟练掌握常用低压电器的使用。 相关知识： 1-1. 低压电器基本知识
凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。机床电气控制线路中使用的电器多数属于低压电器。 一、低压电器的分类 低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。生产机械上大多用低压电器。低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。 1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。 用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。 2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。 通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。 通过人力直接操作来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。 3 ．按工作原理可分为电磁式电器和非电量控制电器 电磁式电器是依据电磁感应原理来工作的电器，如接触器、各类电磁式继电器等。非电量控制电器的工作是靠外力或某种非电量的变化而动作的电器，如行程开关、速度继电器等。 二、低压电器的作用 控制作用、保护作用、测量作用、调节作用、指示作用、转换作用 三、低压电器的基本结构 电磁式低压电器大都有两个主要组成部分，即：感测部分──电磁机构和执行部分──触头系统。 1 ．电磁机构 电磁机构的主要作用是将电磁能量转换成机械能量，带动触头动作，从而完成接通或分断电路的功能。 电磁机构由吸引线圈、铁心和衔铁 3 个基本部分组成。常用的电磁机构如图所示，可分为 3 种形式。 2. 直流电磁铁和交流电磁铁
三相异步电动机控制电路图
三相异步电动机的控制 1．直接启动控制电路 直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说， 电动机的容量不大于直接供电变压器容量的20％~30％时，都可以直接启 动。 1）．点动控制 合上开关QF ，三相电源被引入控 制电路，但电动机还不能起动。按下按钮SF ，接触器KM 线圈通电，衔铁吸合，常开主触点接通，电动机定子接入 三相电源起动运转。松开按钮SF ， 图5-13 点动控制 接触器KM 线圈断电，衔铁松开，常开主触点断开，电动机因断电而停转。 2).直接起动控制 （1）起动过程。按下起动按钮SF ，接触器KM 线圈通电，与SF 并联的KM 的辅助常开触点闭合，以保 证松开按钮SF 后KM 线圈持续通电，串联在电动机回路中的KM 的主触点持续闭合，电动机连续运转，从而实现连续运转控制。 （2）停止过程。按下停止按钮SS ，接触器KM 线圈断电，与SF 并联的KM 的辅助常开触点断开，以保 证松开按钮SS 后KM 线圈持续失电，串联在电动机回路中的KM 的主触点持续断开，电动机停转。 与SF 并联的KM 的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压 保护。 图5-14直接起动控制 ? 起短路保护的是串接在主电路中的熔断器FU 。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。 ? 起过载保护的是热继电器KH 。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM 线圈断电，串联在电动机回路中的KM 的主触点断开，电动机停转。同时KM 辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下KH 的复位按钮，使KH 的常闭触点复位（闭合）即可。 ? 起零压（或欠压）保护的是接触器KM 本身。当电源暂时断电或电压严重下降时，接触器KM 线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
常用电动机控制电路原理图全解
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
双速电机控制原理图及文字解析
双速电机控制原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适 用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法， 磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L 3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机 p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L 1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开， 防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，
电机正反转联动控制电路图
电机正反转联动控制电路图
————————————————————————————————作者：————————————————————————————————日期：
[电工]双重联锁正反转控制线路安装 2005-10-31 生产实习课教案 课题名称总课题：双重联锁 正反转控制线路 授 课主要 内容 1、控制原理分析 2、工作原理分析 3、安装接线 授 课 课 时 18 h 需 用 课 日 3 天 分课题： 按钮联锁与接触器联锁 起 止 日 期 9.1-9.3 课题要求 技术理 论知识 线路运用场合、控制原理、工作原理、正确使用控制按钮实际技 术操作 双重联锁正反转控制线路安装接线 设备、工、 刃量具准备 一字及十字螺丝刀、电笔、尖嘴钳、剥线钳、电动机材料 准备 转换开关、熔断器、接触器、热继电器、按钮、端子排； BVV-2.5mm2、BVV-1mm2、BVV-1mm2接地线示范操 作准备 线耳的制作示范、接线技巧的示范 产品名称 是否 生 产产 品 图 号 件 数 定额工时 余（缺） 工时安排 备注 工 人 学 生 合 计 否
课题实习结束小结1、正反转控制线路的运用场合 2、正反转控制原理 3、双重联锁正反转控制线路工作原理 4、线路安装接线情况总结 5、通电试验情况总结 分课题： 按钮联锁正反转控制线路 图2—12 按钮联锁正反转控制电路图 图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路
双重联锁正反转控制线路 元件安装图
元件明细表 序号代号名称型号规格 数 量 1 M 三相异步电 机 Y112M-4 4kW、380V、△接法、8.8A、1440r/min 1 2 QS 组合开关HZ10-25/ 3 三极、25A 1 3 FU1 熔断器RL1-60/25 500V、60A、配熔体25A 3 4 FU2 熔断器RL1-15/2 500V、15A、配熔体2A 2 5 KM1、 KM2 接触器CJ10-10 10A、线圈电压380V 2 6 FR 热继电器JR16-20/3 三极、20A、整定电流8.8A 1 7 SB1-SB3 按钮LA10-3H 保护式、380V、5A、按钮数3位 1 8 XT 接线端子排JX2-1015 380V、10A、15节 1 安装工艺要求 1、元件安装工艺 安装牢固、排列整齐 2、布线工艺
电机正反转控制电路及实际接线图
电机正反转控制电路及实 际接线图 Last updated on the afternoon of January 3, 2021
三相异步电动机正反转控制电路图原理及plc接线与编程 在图1是三相异步正反转控制的电路和控制，图2与3是功能与它相同的控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的. 在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，开始正转运行。按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。 在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。
