第二章给排水安装预算(2-工程量计算及定额应用)
给排水定额及套用及工程量及计算
给排水、采暖、燃气工程一、室给水管道定额的套用及工程量的计算工程量计算总的顺序由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。
计算要领：以管道系统为单元计算，先小系统，后相加为全系统；以建筑平面特点划片计算。
用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。
（一）、室给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
室外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
2、镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额，不得另行计算。
3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个”为计量单位。
4、刚性防水翼环制作安装按主管公称直径以“个”为计量单位。
5、铸铁法兰（螺纹连接）与碳钢法兰（焊接），以“个”为计量单位。
6、管道支架制作安装，室管道公称直径32mm以下的安装工程已包括在，不得另行计算。
公称直径32mm以上的，可另行计算。
管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。
型钢为未计价材。
支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算。
管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额。
计算管道支架制作安装时，首先要弄清楚在哪些地设支架，设几个支架，支架重量怎么计算等。
给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算。
管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。
管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量）7、各种伸缩器制作安装，均以“个”为计量单位。
形伸缩器的两臂，按臂长的两倍合并在管道长度计算。
给排水管道工程量计算与定额应用技巧

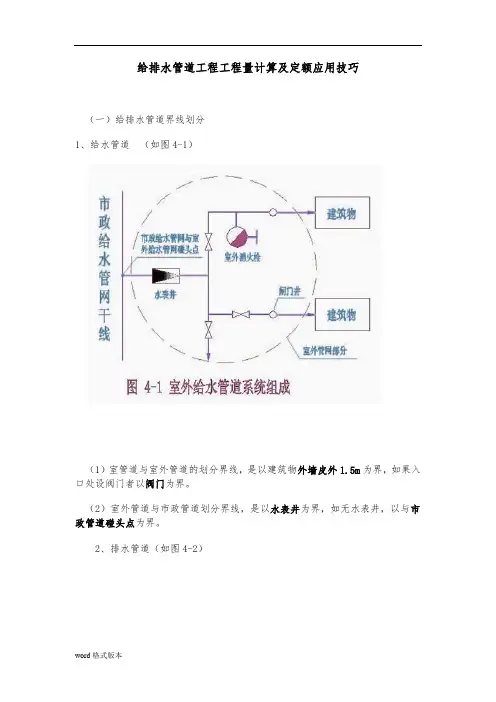

给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4-1）（1）室管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。
2、排水管道（如图4-2）（1）室管道与室外管道的划分界线，是以出户第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。
由以上的划分规定，把给排水工程划分为三部分：室给排水工程、室外给排水工程、市政给排水工程。
由于市政给排水工程属于市政工程预算的围，本课程不涉及，下面我们就围绕室外给排水工程预算的编制进行讲解。
（二）给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考）1、室给水管道安装工程量计算及定额应用（1）工程量计算室给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管）、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。
（2）室给水管道安装预算定额套用1）定额子目围：8-87～8-1682）定额已包括以下工作容：①管道及接头零件安装；②水压试验或灌水试验；③室DN32以（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装（伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工。
3）定额中不包括以下工作容，应另行计算。
①室外管道沟土方及管道基础，应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应定额子目另计；③室外给水铸铁管安装，包括接头零件所需人工，但接头零件价格另计；④DN32以上的钢管支架按管道支架另计；⑤过楼板的钢套管的制作、安装，按室外钢管（焊接）项目计算。
安装工程预算实例给排水
安装工程预算实例给排水安装工程预算是指对给排水系统的施工项目进行费用估算和测算的过程。
给排水系统是建筑物中非常重要的一部分，涉及到供水、排水管道、设备等方面。
因此，对给排水系统的安装工程预算是非常重要的。
本文将以给排水系统为例，介绍了一份安装工程预算的实例。
1. 项目基本信息项目名称：某某商业综合楼给排水系统安装工程项目位置：某某市某某区某某街道项目面积：10000平方米2. 施工项目范围2.1 给水系统- 冷水管道安装- 热水管道安装- 消防水系统安装- 水泵设备安装2.2 排水系统- 排水管道安装- 排水设备安装- 排水泵设备安装- 雨水管道安装3. 项目材料和工程量估算3.1 给水系统材料和工程量估算 - 冷水管道：500米- 热水管道：300米- 消防水系统管道：400米- 水泵设备：2台3.2 排水系统材料和工程量估算 - 排水管道：800米- 排水设备：10个- 排水泵设备：3台- 雨水管道：600米4. 项目费用计算4.1 给水系统费用计算- 冷水管道费用：500米×单价 - 热水管道费用：300米×单价 - 消防水系统费用：400米×单价 - 水泵设备费用：2台×单价4.2 排水系统费用计算- 排水管道费用：800米×单价 - 排水设备费用：10个×单价- 排水泵设备费用：3台×单价 - 雨水管道费用：600米×单价5. 总预算计算总预算 = 给水系统费用计算 + 排水系统费用计算6. 项目风险和预算控制在预算控制方面，项目风险主要包括材料价格波动、工期延误和人力资源不足等。
为了保证预算的准确性和有效性，建议在预算编制过程中考虑到这些风险，并适当增加一定的预留金额。
7. 结束语通过本次给排水安装工程预算的实例，我们可以看到预算在工程项目中的重要性。
通过合理的预算，可以提前规划项目的资金需求，并进行风险管控。
给排水工程预算
4 给排水工程预算网上辅导、本章的学习目标与重点学习目标：（1）掌握给排水安装工程预算定额的适用范围、组成及使用要点；（2）掌握给排水安装工程量的计算规则和计算方法；（3）掌握给排水安装工程施工图预算和施工预算编制方法；（4）熟悉金属管道刷油、保温工程量的计算及定额套用；（5）理解所举给排水安装工程预算实例的整个计算过程。
学习重点：（1）给排水安装工程预算定额的使用；（2）给排水安装工程量的计算方法；（3）给排水安装工程施工图预算编制实例；（4）给排水安装工程施工预算编制实例。
二、本章主要内容小结（一）给排水工程预算定额的使用1、《全国统一安装工程预算定额》的第八册《给排水、采暖、燃气工程》主要适用于生活用给水、排水、采暖、燃气管道及其附件、配件、器具、设备的安装，以及小型容器的制作安装。
2、第八册定额的子目系数有：超高增加系数：设置于管道间、管廊内的管道、阀门、法兰、支架安装增加系数；主体结构为现场浇筑采用钢模施工的工程增加系数；高层建筑增加费系数。
综合系数有：脚手架搭拆费系数；安装与生产同时进行增加系数；在有害人身体健康的有害环境中施工增加系数。
3、在使用第八册定额应注意的是，当定额中含有相关阀门、水嘴等安装内容时，不得重复套用相关阀门、水表定额，也不能重复计算其材料费。
（二）给排水安装工程量的计算1、分室内给水、室外给水、室内排水、室外排水四个部分分别计算。
2、工程量计算内容可分为管道安装、用水器具和附属设备三类。
管道工程量按施工图设计长度计算，其余按自然单位计算。
3、给排水工程量的计算方法、步骤、表格等，符合安装工程的普遍规律。
（三）给排水安装工程施工图预算编制实例以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工图预算的编制过程，并给出完整的预算书。
（四）给排水安装工程施工预算编制实例本章以某住宅为例，介绍了室内给水系统；热水供应系统；室内排水系统以及相关除锈刷油保温工程施工预算的编制过程；并用实物金额对比法进行了两算对比。
给排水工程量计算规则及定额使用注意事项
给排水、采暖、燃气工程工程量计算规则：（一）管道安装说明：1、本定额适用于室内外生活用给水、排水、雨水、采暖热源管道，法兰、套管、伸缩器等的安装。
2、界线划分（1）给水管道1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
（2）排水管道1）室内外以出户第一个排水检查井为界；2）室外管道与市政管道界线以与市政管道碰头井为界。
（3）采暖热源管道1）室内外以入口阀门或建筑物外墙皮1.5m为界；2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界；3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；4）设在高层建筑内的加压泵间管道与本定额项目的界线，以泵间外墙皮为界。
3、本定额包括以下工作内容：（1）管道及接头零件安装。
（2）水压试验或灌水试验。
（3）室内DN32以内钢管包括管卡及托钩制作安装。
（4）钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。
（5）铸铁排水管、雨水管及塑料排水管，均包括管卡及托吊支架、通气帽、雨水漏斗制作安装。
（6）穿墙及过楼板铁皮套管安装人工。
4、本定额不包括以下工作内容：（1）室内外管道沟土方及管道基础，应执行《全国统一建筑工程基础定额》。
（2）管道安装中不包括法兰、阀门及伸缩器的制作、安装，按相应项目另行计算。
（3）室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。
（4）DN32以上的钢管支架，按本定额管道支架另行计算。
（5）过楼板的钢套管的制作、安装工料，按室外钢管（焊接）项目计算。
工程量计算规则：（1）各种管道，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门，管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
（2）镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额中，不得另行计算。
（3）管道支架制作安装，室内管道公称直径32㎜以下的安装工程已包括在内，不得另行计算，公称直径32㎜以上的，可另行计算。
给排水预算项目划分
坐式大便器：以“组”计量 未计价材料：坐便器、坐便器桶盖、水箱、水 箱配件 已包括材料：角型阀1个、镀锌钢管0.3m
小便器：以“组”计量 未计价材料：小便器、水箱 已包括材料：截止阀、冲洗阀、存水弯
镀锌钢管：（一般）0.15m （其他）0.3m
小便槽安装：分别计算其工程量
*小便槽冲洗管制作与安装:以“m”计量， 不涉及阀门安装
工程量计算总旳顺序
由入（出）口起。 先主干、后支干； 先进入，后排出； 先设备，后附件。
计算要领
以管道系统为单元计算，先小系统，后 相加为全系统； 以建筑平面特点划片计算；
用管道平面图旳建筑物轴线尺寸和设备 位置尺寸为参照计算水平管长度；
以管道系统图、剖面图旳标高算立管长 度。
给排水安装工程预算编制练习
第二章 给排水安装工程预算
从给排水安装工程预算项目划分、工程
量计算规则方面学习 给排水安装工程预算旳编制
工程量计算
1、熟读各专业图纸 2、按定额项目和定额单位分项计工程量 3、掌握工程量计算规则 4、工程量计算措施 5、校验
第一节 给排水安装工程项 目划分 （参照软件定额库）
一、 管道安装 二、 阀门、水位标尺安装 三、 低压器具、水表构成与安装 四、 卫生器具制作安装 五、 管道刷油防腐
主材价格
成套座便器（含水箱）：800元/套 台式洗脸盆：200元/套 不锈钢厨房洗涤盆：400元/套 地漏：50元/套 镀铬角阀：30元/个(定额价是14.30元) 镀铬水嘴：35元/个（定额价是13.41元） 镀铬回转水嘴：60元/个 DN20镀锌钢管：10元/米 DN15镀锌钢管：8元/米 DN100铸铁管：30元/米 DN50铸铁管：20元/米 DN75铸铁管：25元/米
给排水安装工程量计算及定额应用_0
给排水安装工程量计算及定额应用
、给排水管道安装工程量计算及定额应用
1.1、界线划分
1) 给水管道
A. 室内外界线：阀门或外墙皮1.5m；
B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2) 排水管道
A. 室内外以出户第一个排水检查井为界；
B. 室外管道与市政管道界线以与市政管道碰头井为界。
1.2、给排水管道工程量计算
1) 各类给排水管道分材质、管径，按施工图所示中心线长度以10m为计量单位，不扣除阀门、管件、器具组成和井类所占长度。
2) 室内管道安装（室内铸铁给水管及DN200的排水管道除外）定额内已包括了管卡（座）、托钩、支吊架制安及除锈刷漆，以及碳钢管、铸铁排水管除锈刷底漆内容，不再另行计算。
3) 室外给水碳钢管已包括除锈刷底漆，其面漆或防腐层按设计要求另计。
排水铸铁管已包括沥青漆防腐，不再另行计算。
4) 给水铸铁管（包括采用给水铸铁管材的雨水管）按出厂已带有沥青防腐涂层考虑，若实际发生现场防腐或加强防腐时，按设计要求另行计算。
5) 室内外给排水管道均已包括水压（或灌水）试验、给水管道消毒冲。
给排水定额的套用和工程量的计算
给排水定额的套用和工程量的计算首先，给排水定额是指根据建筑工程的规模、构造形式、功能、使用性质等因素，对给水和排水系统的工程量进行合理的估计和计算，以确定材料、设备和人工的需求。
这样可以使设计方案更加科学、合理，提高施工效率和质量。
给排水定额的套用是指根据现有的相关标准和规范，通过查找相应的定额表格，来确定具体的工程量。
首先，我们需要确定给排水系统的主要构成，包括给水管道、水泵、水箱、热水器、卫生设备等。
然后，根据建筑物的规模、使用性质和人口密度等因素，参考相关标准和规范，确定每个构成部分的工程量。
这些工程量通常以长度、面积、体积、数量等单位来表示。
例如，对于给水管道，我们可以根据建筑物的总建筑面积和层数，确定总长度和数量。
对于卫生设备，我们可以根据建筑物的功能、人口密度和使用需求，确定需要的数量和型号。
在具体计算工程量时，我们需要参考相关标准和规范，根据建筑物的具体情况进行细致的测量和计算。
通常情况下，我们可以通过使用测量仪器和软件，快速准确地计算出给排水系统的工程量。
此外，工程量的计算还需要考虑一些特殊情况，例如建筑物的特殊形式、使用需求的变化、设备的维护和更新等因素。
这些都需要在计算过程中进行合理的估计和调整。
在套用和计算给排水定额的过程中，我们还需要注意一些注意事项。
首先，要根据具体的工程要求选择适当的定额表格和标准。
其次，要合理估计工程量，并对可能的误差和变动进行合理的调整。
最后，要根据实际情况进行工程量的核算，并及时更新和调整。
总之，套用和计算给排水定额对于建筑工程的设计和施工至关重要。
它可以帮助我们合理安排材料、设备和人工，提高建筑物的功能和使用性能，同时也能够保证施工的质量和进度。
通过合理的套用和计算工程量，可以有效地提高工程的效益和经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《全国统一安装工程定额》中规定： 高层建筑增加费
层数 按人工 费的% 层数 按人工 费的% 层数 按人工 费的% 9层以下 12层以下 15层以下 18层以下 （30m） （40m） （50m） （60m） 21层以下 （70m） 24层以下 （80m）
2
3
4
6
8
10
42层以下 （140m） 28
2、与相关定额册之间的关系
①
②
对于工业管道、生产和生活共用的管道、锅炉房和泵类 配管以及高层建筑物内加压泵间的管道应使用第六册《 工业管道工程》定额相应项目。 刷油、防腐蚀、保温部分使用第十一册《刷油、防腐蚀、 绝热工程》定额的相关项目。
③
④
⑤
⑥
⑦
ห้องสมุดไป่ตู้
埋地管道的土石方工程及砌筑工程执行建筑工程预算定 额。 有关各类泵、风机等传动设备安装执行第一册《机械设 备安装工程》定额的有关项目。 锅炉安装执行第三册《热力设备安装工程》定额的有关 项目。 压力表、温度计执行第十册《自动化控制仪表安装工程 》定额的有关项目。 消防喷淋管道安装执行第七册《消防及安装防范设备安 装工程》定额的相关项目。
第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外
管道与市政管道碰头点为界。
（二）给排水管道安装的工程量计算及定额应用 详见教材P114-125，需详细讲解，熟悉应用。 （PPT中略）
示例1：如图所示，计算给水管道的工程量。
给水管道工程量计算表
序 号 1 2 项目名称 镀锌钢管DN50 镀锌钢管DN40 单 位 m m 数量 3.5 6.52 部位提要 GL2 GL1 计算式 出户管（1.5＋1＋1）（GL1）
二、费用系数
1、脚手架搭拆费
给排水工程脚手架搭拆费按人工费的5%计算，其中人工工资 占25%。（湖南省2014消耗量标准规定按人工费的2%计算） 2、设置于管道间、管廊内的管道、阀门、法兰、支架安装，人 工乘以1.3。 3、主体结构为现场浇注采用钢模板施工的工程，内外浇筑的人 工乘以1.05，内浇外砌的人工乘以1.03。 4、高层建筑增加费 安装工程预算中的高层建筑是指高度在6层以上或檐高在20m 以上的工业和民用建筑。当建筑物高度在6层或20m以上时， 应按表计算高层建筑增加费。
第二章 给排水安装工程 定额与概预算
——彭春艳
第一部分 给排水安装工程基础知识（2）
时间安排：
• 2课时
学习目标：
• 1、掌握给排水安装工程预算定额内容，能准确使用定额 • 2、掌握给排水安装工程施工图识图
学习重点：
• 1、给排水安装工程预算定额内容
课后作业：
• 给定施工图识图
§2 给排水工程预算定额内容
18层以下(60m)
21层以下(70m) 24层以下(80m)
5
6.6 8.2
45层以下(30m)
48层以下(30m) 51层以下(30m)
25
27.6 30.4
27层以下(90m)
30层以下(100m) 33层以下(30m)
8
10.2
12.4 14.8
54层以下(30m)
57层以下(30m) 60层以下(30m)
27层以下 30层以下 33层以下 36层以下 39层以下 （90m） （100m） （110m） （120m） （130m） 13 16 19 22 25
45层以下 48层以下 51层以下 54层以下 57层以下 （150m） （160m） （170m） （180m） （190m）
31 34 37 40 43
2019/2/1
33.2
36 38.8
5、超高增加费
超高增加费是指实际操作高度超过定额考虑的操作高度 时计取的费用。第八册定额中操作高度均以3.6m为界限， 如超过3.6m时，按超过3.6m部分的定额人工费乘以表中 的系数计算超高增加费。 超高增加费表
3.6 ~ 8 1.10 3.6 ~ 12 1.15 3.6 ~ 16 1.20 3.6 ~20 1.25 超高系数
§3 给排水工程工程量计算及定额应用
学习内容：室内外给排水管道、管道附件、阀门、水 表安装的工程量计算及定额应用，以及卫生器具、小 型容器制作安装的工程量计算及定额应用、管道刷油 的工程量计算及定额应用。
学习目标：掌握以上内容的工程量计算方法及定额应 用规定，达到能正确编制给排水工程施工图预算的目 的。
给 排 水 工 程 预 算 定 额 内 容
定额适用范围
给排水工程预算定额与其相关定额册的关系
给排水工程预算定中有关费用系数
一、定额使用范围与相关定额
1、定额的适用范围
第八册《给排水、采暖、煤气工程》适用于新建、扩建 项目中的生活用给水、排水、煤气、采暖热源管道以及 附件配件安装、小型容器制作安装。
60层以下 （200m）
46
《湖南省安装工程消耗量标准》（2014版）规定： 高层建筑增加费的费率如下表：
层数 9层以下(30m) 12层以下(40m) 15层以下(50m) 按人工费的(%) 2 2.6 3.6 层数 36层以下(30m) 39层以下(30m) 42层以下(30m) 按人工费的(%) 17.2 19.6 22.2
一、管道工程工程量计算及定额应用
（一）给排水管道界线划分
1、给水管道
（1）室内管道与室外管道的划分界线，是以建筑物
外墙皮外1.5m为界，如果入口处设阀门者以阀门为 界。
（2）室外管道与市政管道划分界线，是以水表井为
界，如无水表井，以与市政管道碰头点为界。
2、排水管道
（1）室内管道与室外管道的划分界线，是以出户
标 高±（m）
湖南省2014消耗量标准规定： 工程超高增加费：操作物高度离楼地面5m以上、20m以下的 安装工程，按超高部分人工乘1.3系数计算。
6、安装施工与土建施工之间的正常交叉作业，质 量检查和施工地点范围内的设备、材料、成品、 半成品、工器具运输等定额中均已综合考虑， 不再另行计算。 7、设置于管道间、管廊间的管道、阀门、法兰、 支架安装，其人工乘以系数1.3。 8、关于剔槽打洞：费同步施工的室内管道安装的 打堵洞眼、开凿墙槽，执行本册定额相应项目。
（4.2－1）＋（3. 6－0.240.04）
（7.4－4.2）＋（4.5－0.50.24）×2层 （8.8＋0.3） （4.5－1）×2层＋（2.4－ 1.1）×2层
