电气线路常见故障产生原因检修技巧

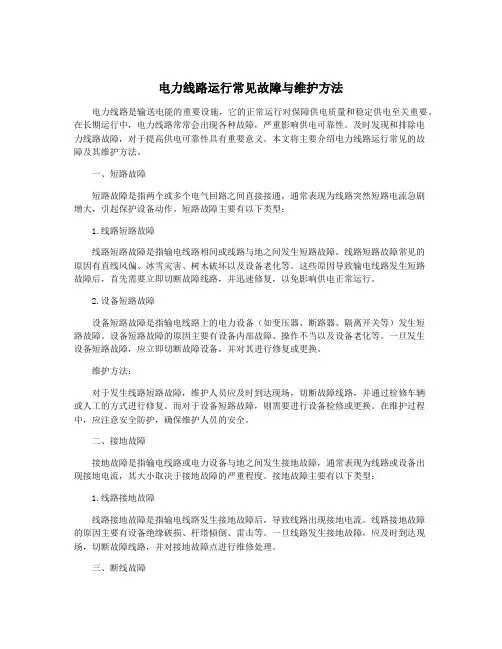

电力线路运行常见故障与维护方法
电力线路运行常见故障与维护方法电力线路是输送电能的重要设施，它的正常运行对保障供电质量和稳定供电至关重要。
在长期运行中，电力线路常常会出现各种故障，严重影响供电可靠性。
及时发现和排除电力线路故障，对于提高供电可靠性具有重要意义。
本文将主要介绍电力线路运行常见的故障及其维护方法。
一、短路故障短路故障是指两个或多个电气回路之间直接接通，通常表现为线路突然短路电流急剧增大，引起保护设备动作。
短路故障主要有以下类型：1.线路短路故障线路短路故障是指输电线路相间或线路与地之间发生短路故障。
线路短路故障常见的原因有直线风偏、冰雪灾害、树木破坏以及设备老化等。
这些原因导致输电线路发生短路故障后，首先需要立即切断故障线路，并迅速修复，以免影响供电正常运行。
2.设备短路故障设备短路故障是指输电线路上的电力设备（如变压器、断路器、隔离开关等）发生短路故障。
设备短路故障的原因主要有设备内部故障、操作不当以及设备老化等。
一旦发生设备短路故障，应立即切断故障设备，并对其进行修复或更换。
维护方法：对于发生线路短路故障，维护人员应及时到达现场，切断故障线路，并通过检修车辆或人工的方式进行修复。
而对于设备短路故障，则需要进行设备检修或更换。
在维护过程中，应注意安全防护，确保维护人员的安全。
二、接地故障接地故障是指输电线路或电力设备与地之间发生接地故障，通常表现为线路或设备出现接地电流，其大小取决于接地故障的严重程度。
接地故障主要有以下类型：1.线路接地故障线路接地故障是指输电线路发生接地故障后，导致线路出现接地电流。
线路接地故障的原因主要有设备绝缘破损、杆塔倾倒、雷击等。
一旦线路发生接地故障，应及时到达现场，切断故障线路，并对接地故障点进行维修处理。
三、断线故障断线故障是指输电线路或电力设备因外力作用而导致线路或设备出现断裂。
断线故障主要有以下类型：1.导线断线故障导线断线故障是指输电线路的导线因外力作用而导致线路出现导线断裂。
常见的电路故障及检修要领
常见的电气故障及检修要领一、一般故障处理1、电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。
此时要调整操作机构，使动触头完全插入静触头。
通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。
检修此故障一定要注意安全，严防电弧对人和设备的危害。
检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。
此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。
2、接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。
应立即停车检修。
触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。
此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。
通电衔铁不吸合。
如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。
可拆下线圈按原数据重新绕绕制后浸漆烘干。
3、热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。
此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。
排除故障后，更换合适的热继电器、注意后重新调整整定值。
热继电器“误”动作。
这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。
重新调整整定值或更换适合的热继电器解决。
热继电器“不”动作。
这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。
热继电器使用日久，应该定期校验它的动作可靠性。
当热继电器动作脱扣时，应待双金属片冷却后再复位。
按复位按钮用力不可过猛，否则会损坏操作机构。
二、常用电压电器的故障检修及其要领凡有触点动作的电压电器主要由触点系统、电磁系统、灭孤装置三部分组成。
电路故障分析与维修
电路故障分析与维修电路故障是我们在日常生活中常常会遇到的问题之一。
当电路发生故障时，我们会感到困惑和无助。
本文将介绍电路故障的常见原因、故障分析的方法以及电路的维修技巧。
一、电路故障的常见原因1. 电缆接触不良：电缆在长期使用过程中，可能会由于插拔次数过多导致接触不良，或者由于连接处松动引起电流不稳定。
2. 元件老化：电路中的各种元件如电阻、电容和二极管等，在使用过程中会随时间的推移而老化，可能会出现损坏或者功能失效的情况。
3. 过载：当电路中的负载超过了元件或电线的承载能力时，可能会导致电路的过热和故障。
4. 短路：电路中如果发生了电源线与地线或两个相邻导线之间的短路，会导致电路瞬间过流，引发故障。
二、故障分析的方法1. 观察法：通过仔细观察电路的各个部分，寻找异常现象，如烧焦、熔断等。
可以根据这些现象来确定电路可能存在的故障点。
2. 测试仪器法：使用各种测试仪器如万用表、示波器等对电路进行测量，以确定各个元件的工作状态和故障点的位置。
3. 分段法：将整个电路分段进行测试，逐步缩小故障范围，最终确定故障点所在。
三、电路的维修技巧1. 替换故障元件：如果确定电路中的某个元件发生了故障，可以尝试将其替换为新的元件，以解决故障。
2. 修复接触不良：如果发现电路中存在接触不良的问题，可以通过重新连接或者清洁接触处来修复问题，并保持良好的接触状态。
3. 保护电路：在电路中添加适当的保护元件，如保险丝、过流保护器等，可以有效地防止电路的过载和短路故障。
4. 注意电路布线：电路的布线应符合规范，避免电线之间相互干扰或者过于拥挤，以减少故障的发生概率。
总结：电路故障的分析和维修需要一定的经验和技巧，但是通过观察、测试和分段等方法，我们可以找到故障点并进行维修。
同时，在日常使用电器设备时，我们也应该注意保护电路，避免过载和短路等问题的发生。
只有保持电路的正常工作状态，我们才能正常使用电器设备，并保证使用的安全性和可靠性。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是电子设备中常见的问题，它可能导致设备无法正常工作或者损坏。
本文将探讨电路线路故障的原因和解决方法，帮助读者更好地理解和解决这类问题。
一、原因1. 电路连接不良：电路连接不牢固或者接触不良是导致电路线路故障的常见原因。
这可能是由于连接器松动、插头氧化、插座松动等引起的。
2. 线路短路：线路短路是电路故障的一种常见现象，它通常是由于不同线路之间的导线或元件之间发生意外接触而导致的。
3. 线路断路：线路断路是指电路中的导线或元件发生中断，导致电流无法正常流动。
线路断路可能是由于导线断裂、焊接点断裂、元件损坏等原因引起的。
4. 元件故障：电路中的元件可能会因为老化、过载、高温等原因发生故障，导致电路无法正常工作。
二、解决方法1. 检查电路连接：当电路出现故障时，首先需要检查电路连接是否良好。
可以检查插头、插座、连接器等部件是否松动或者氧化，及时进行修复或更换。
2. 检测线路短路：线路短路是电路故障的常见原因之一，可以使用多用途测试仪或者万用表进行线路短路的检测。
如果发现线路短路，需要逐一检查导线或元件之间的接触情况，并进行修复或更换。
3. 寻找线路断路：当电路无法正常工作时，需要检查线路是否发生断路。
可以使用万用表或者电路测试仪器进行线路断路的检测，找出断路处并进行修复或更换。
4. 检修元件故障：当电路中的元件发生故障时，需要进行检修或更换。
可以使用仪器检测元件的工作状态，找出故障的元件并进行修复或更换。
5. 预防措施：除了及时处理电路线路故障外，还应采取一些预防措施来减少故障的发生。
例如，定期检查电路连接的牢固性，避免线路短路和断路的发生；合理设计电路，避免元件过载和高温等情况。
总结：电路线路故障可能由电路连接不良、线路短路、线路断路和元件故障等原因引起。
解决电路线路故障的方法包括检查电路连接、检测线路短路、寻找线路断路、检修元件故障以及采取预防措施。
通过正确的方法和措施，我们可以更好地解决电路线路故障，确保电子设备的正常运行。
电力线路运行常见故障与维护方法
电力线路运行常见故障与维护方法电力线路是输送和分配电能的重要设备，但在使用过程中常会遇到各种故障。
下面我将介绍一些常见的电力线路故障及其维护方法。
1. 线路短路故障：线路短路故障是指导线之间或导线与地之间发生直接短路的故障。
常见原因包括导线断裂、导线脱落、导线接触不良等。
解决方法是对导线进行检修、更换断裂或脱落的导线，加强导线的接触。
3. 线路跳闸故障：线路跳闸故障是指由于过电流、短路或漏电等原因导致线路跳闸的故障。
解决方法是检修出问题的设备，如电路保护器、隔离开关等，并改善线路的绝缘状况。
4. 线路过载故障：线路过载故障是指线路负荷超过额定容量而导致的故障。
解决方法是采取合理的负载分配和控制。
在发现线路过载时，应及时调整负载分配，以避免线路过载。
5. 线路接地故障：线路接地故障是指线路绝缘损坏，导致导线接触到地面而发生故障。
解决方法是对损坏的绝缘进行修复或更换，并加强线路的绝缘措施，防止线路接地故障的发生。
维护方法：1. 定期巡视检查：定期对电力线路进行巡视检查，及时发现线路的异常情况，并记录并报告。
这样可以及时采取措施修复线路，防止故障扩大。
2. 绝缘状态监测：对线路的绝缘状态进行监测，及时发现并修复绝缘子的破损或串片接触不良等问题，保证线路的良好绝缘状况。
3. 负荷管理：合理安排负荷分布，避免线路过载。
当发现线路负荷过大时，要进行及时调整，以保证线路的正常运行。
4. 定期清洁维护：定期对线路进行清洁维护，除去杂物或积尘，保持线路的通畅和绝缘。
5. 维护人员培训：对维护人员进行定期培训，提高其故障排除和维护技能，及时发现并解决线路故障。
电力线路的正常运行对于电力供应的稳定性和安全性至关重要。
及时发现并解决线路故障，定期进行维护保养是确保电力线路正常运行的关键。
电路线路故障的原因和解决方法
电路线路故障的原因和解决方法电路线路故障是指电路中出现了异常的情况，导致电路无法正常工作。
这种故障可能会导致电路断开、短路、电压不稳定等问题，给设备带来损坏甚至危险。
本文将探讨电路线路故障的一些常见原因以及解决方法。
一、原因分析1. 电线老化：电线使用时间长了，绝缘层可能会老化，导致绝缘性能下降，容易发生漏电、短路等故障。
解决方法：定期检查电线的绝缘性能，如发现老化现象，及时更换电线。
2. 过载：当电路中的负载超过了电线或设备的额定电流时，容易导致线路过热、熔断器跳闸等故障。
解决方法：合理安排负载，不要超过电线或设备的额定电流。
如果需要连接较多的负载，可以考虑增加电线的截面积或增加供电设备的容量。
3. 短路：短路是指电路中两个不同相位或不同电压等级的导线直接接触，导致电流过大，容易引发火灾。
解决方法：检查电路中的导线是否有短路现象，及时修复或更换受损的导线。
4. 接触不良：电路中的连接点如果接触不良，会导致电流传输不畅，引起电压降低、线路不稳定等问题。
解决方法：定期检查电路的连接点，保证接触良好。
如果发现接触不良，可以使用专业的电路连接器或重新焊接连接点。
5. 电压不稳定：电路中的电压不稳定可能是由于供电设备故障、电源电压波动等原因引起的。
解决方法：检查供电设备是否正常工作，如发现故障应及时修复或更换。
如果电源电压波动较大，可以考虑安装稳压器或使用更稳定的电源。
二、解决方法1. 定期检查：定期检查电路线路，包括电线的绝缘性能、连接点的接触情况等，及时发现并解决问题。
2. 合理安排负载：不要超过电线或设备的额定电流，合理安排负载可以减少线路故障的发生。
3. 使用优质材料：选择优质的电线和连接器等材料，可以提高电路的可靠性和稳定性。
4. 安装保护装置：在电路中安装过载保护器、熔断器等保护装置，可以及时切断电路，保护电线和设备的安全。
5. 增加电源容量：如果负载较大，可以考虑增加电源的容量，保证电路供电稳定。
电力线路运行故障原因分析及检修措施
电力线路运行故障原因分析及检修措施电力线路是电力系统中的重要组成部分，它承担着输送电能的重要任务。
由于各种原因，电力线路在运行过程中可能出现故障，影响电力系统的正常运行。
对电力线路运行故障原因进行分析，并制定有效的检修措施，对确保电力系统的安全稳定运行具有重要意义。
1. 天气因素天气因素是导致电力线路运行故障的重要原因之一。
强风、暴雨、冰雪等极端天气条件都可能导致电力线路发生故障。
强风可能导致电力线路的杆塔倒塌，暴雨可能导致绝缘子爬电，冰雪可能导致导线断裂等。
2. 设备老化电力线路设备经过长期运行后，随着设备老化和磨损，一些部件可能出现故障，如绝缘子破损、导线断裂、杆塔腐蚀等，导致电力线路运行故障。
3. 外部破坏外部破坏也是导致电力线路故障的常见原因，例如无关人员的破坏行为，动植物的入侵等都可能导致电力线路发生故障。
4. 设计缺陷一些电力线路的设计存在缺陷，例如线路参数选取不合理、材料选择不当等，都可能导致电力线路在运行中出现故障。
5. 动物触电一些动物可能会擅自进入电力线路周围活动，不慎触及电力设备而导致故障。
对于天气因素导致的故障，可以通过加固设备和及时检修来预防和解决。
可以针对台风、龙卷风等极端天气条件，采取加固杆塔、提高绝缘子的抗风能力等措施来保证电力线路的安全运行。
对于设备老化导致的故障，应定期进行设备检测和维护，及时更换老化设备，提高设备的可靠性和安全性。
外部破坏导致的故障需要加强线路的安全防护和监控，例如加固线路周围的防护设施，加强巡检力度，提高线路的安全性。
针对设计缺陷导致的故障，应加强设计审查和改进，及时修复已出现问题的线路设备，确保线路的正常运行。
应加强对线路周围环境的管理，采取防止动物入侵的措施，保证电力线路的安全运行。
电力线路运行故障的原因复杂多样，需要综合考虑各种因素，并采取针对性的检修措施。
通过加强设备维护、加固设备和加强线路安全防护等措施，可以有效地预防和解决电力线路运行故障问题，确保电力系统的安全稳定运行。
电力线路运行故障原因分析及检修措施
电力线路运行故障原因分析及检修措施电力线路是输送电能的重要设施，其运行稳定与否影响着电网的安全运行和电力供应的可靠性。
在实际运行中，电力线路运行故障时有发生，这不仅会影响用户的用电体验，也会给电力公司的维护和修复带来一定的困难。
对于电力线路运行故障的原因进行分析，并提出相应的检修措施，对于确保电力线路的安全稳定运行具有十分重要的意义。
1. 天气原因：强风、暴雨、雷电等极端天气条件是造成电力线路运行故障的常见原因。
在强风天气中，高压导线易受到外部力的影响而发生断线或杆塔倒塌；在暴雨天气中，雷电容易引发导线与地线之间的击穿或击落，导致线路短路；在雷电天气中，雷电击中变压器或绝缘子引发局部放电，造成设备故障。
2. 设备老化：电力线路的设备随着使用时间的增长，设备的绝缘老化、导线疲劳断裂、接头松动等现象都会逐渐显现。
设备老化是电力线路运行故障的主要原因之一。
3. 外部破坏：无论是人为破坏还是动植物的侵扰，都可能导致电力线路的运行故障。
路上施工挖断电缆、树木倒伏压断导线等。
4. 设计和施工缺陷：电力线路的设计和施工质量问题也会导致线路运行故障。
可能是设计上的规划不合理，比如过载容量不足；也可能是施工过程中操作不当，导致接头松动、绝缘子倾斜、接地不牢等问题。
5. 动物侵扰：一些动物（如啮齿类、爬行类动物）可能因觅食、觅温或逃避敌害而侵扰电力线路设备，例如咬蚀绝缘子、钻入开关设备等，导致线路运行故障。
以上仅是造成电力线路运行故障的部分原因，实际情况中还可能存在其他原因。
在检修线路运行故障时，需要根据具体情况进行详细的分析，找出导致故障的根本原因。
1.针对天气原因：由于天气原因造成的故障无法预测，一旦发生故障，需要及时组织人员前往现场进行检修。
针对不同的天气条件，需要采取相应的紧急措施，比如在强风天气中需加强对高压导线及杆塔的巡视和检修；在雷电天气中需加强对变压器和绝缘子的巡视和检修。
2. 针对设备老化：定期对电力线路的设备进行定期巡视和检修，及时发现并更换老化设备，确保设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气线路常见故障的产生原因与检修技巧
摘要：所以本文针对电气线路的短路和虚连故障的生产原因与检测技巧进行探讨，以期通过本文的阐述使我们充分认识电气线路故障发生的一般原因及所能够带来的严重后果，尽可能的避免线路故障的发生。
关键词：电气线路短路虚连故障检修
线路绝缘损坏的原因有多种原因可能导致线路绝缘损坏。
如雷击等过电压的作用可使绝缘击穿而受到破坏；线路使用过久，绝缘将因老化而失去原有的电气性能和机械性能；长时间过热；化学物质的腐蚀；机械损伤和磨损；受潮发霉；恶劣的自然条件；小动物或昆虫的啮咬以及操作人员不慎损伤均可能使绝缘遭到破坏。
1、短路故障的产生原因
短路故障往往由于维护管理不良、长年失修、操作不当或设备本身质量问题造成。
如：电气线路绝缘因受潮、锐物刺伤、磨损、老化等因素而损坏；接线柱污垢较多而造成柱间放电导通；接线柱松弛(特别是在有频繁振动的场所)导致两柱接线偶尔接触而导通；或连结处因松动造成接触电阻增大而过热，产生火花引起相间短路；金属物掉落导致相间连结等等。
这些原因都可造成相间接触或放电接触而短路。
1.1短路故障的检修技巧
检查短路故障时，首先应断开线路电源，用万用表的电阻挡在线路两端点进行测量，如果测出的数值为零，则该两个端点之间的线
路存在短路点。
检查前应了解被测线路的正常阻值，被测残路中存在较大容量的电容时，应断开电容后进行测量，被测线路若为多路并联时，应用“逐个排除法”找出线路中的短路支路，再从该支路中查找短路点。
当出现电路似通非通时，可用兆欧表进行测量，若有短路，兆欧表指示为零。
各种电子线路不要用兆欧表进行测量，以免损坏电子元件。
有时线路出现烧断熔丝现象，却测量不出短路点，重新安装上保险丝后，线路恢复正常。
1.2灯泡法
灯泡法是根据灯泡是否正常发光查找故障的一种简易方法，此法适合于220v照明电路，检查步骤如下：(1)在熔断器rd1熔丝两端并接一灯泡，接通电源后灯明亮，说明短路点在l1相。
(2)切除rd4，接好熔丝rd1，在rd4两端并接上灯泡，如果灯明亮，说明短路点在rd4控制支路。
(3)依次断开开关k1，k2，k3，如果断开k1，并接于rd4的灯泡明显变暗(此灯与其他支路的灯泡串联)，而断开k2或k3，灯泡依然明亮，说明短路故障在支路k1上。
查找到了短路故障支路，还要继续确定故障的具体部位。
短路故障点必然是回路中的降元件，如电阻、灯泡、电机绕组等负载的两端或内部。
在测量降压元件时，首先断开电源，用万用表电阻档测量降压元件的电阻，如果电阻为零，说明短路点在此负载内部，如果电阻为某一值，说明负载内部完好，短路点在负载设备外部。
2、电气线路虚连故障的产生原因与检修技巧
2.1虚连故障的产生原因
产生电路虚连的原因很多，主要有接线操作不规范、器件容量较小与负载不匹配、器件质量不过关、长期使用导致器件老化和触点松动等。
电路虚连故障分为“显性”故障和“隐性”故障，“显性”故障是故障部位有明显的外表特征，容易被人发现，如继电器和接触器线圈过热、冒烟、发焦、触点烧熔、接头松脱、电器声音异常、振动过大、移动不灵、转动不活等，“隐性”故障是故障现象没有明显的表面特征，但通电后会出现电压偏低，功率不足，电器工作不正常等现象，经过长时间运行后，故障才会出现明显特征。
2.2虚连故障的检修技巧
2.2.1插接件之间虚接
(1)插接件长期使用，接触部分容易出现变形，导致接触不良。
预防措施和解决方法：经常检修恢复原状。
(2)插接件质量较差，容易变形，导致接触不良。
预防措施和解决方法：更换质量过关的插接件。
(3)所选择的插接件容量较小，与负载不匹配，当电流较大时，受热变形。
预防措施和解决方法：更换容量与负载相匹配或大于负载的插接件。
(4)熔断器熔体接触不良，长期发热、氧化、电阻增大，影响用电器正常供电，特别是在负载变化较大时，这种故障更易发生。
预防措施和解决方法：1)选择质量好的熔断器；2)对于使用时间比较长的熔断器，要定期检修，用干布擦除表面氧化层或定期更换新的熔断器；3)用万用表测量其电阻，将测量结果与新熔断体电阻加以
比较，如果电阻值比新熔断体的电阻大10％，就要及时更换。
2.2.2交流接触器虚连
交流接触器长期使用后会造成触点压力减小，动、静触点之间接触不良，电阻增大，从而造成工作电流急剧增大，烧毁触点，特别是大电流用电器，现象更为明显。
预防措施和解决方法：定期或不定期进行检查维修，发现故障隐患及时排除，使用一段时间后，交流接触器的触点表面若凹凸不平，要及时用砂纸或整形锉刀将其修磨平整，使其接触紧密，减小接触电阻，消除故障隐患。
2.2.3铝导线与铜接线柱或铜铝导线相接产生的虚连
铝导线与铜接线柱或铜导线与铝导线相接时，由于铜铝两种金属材料的线胀系数和断面收缩率不同，容易因热胀冷缩造成它们之间出现压接开裂现象，造成虚连；或因水分、潮气侵入，产生的电解腐蚀作用使铜铝接触处的电阻增大，最终造成铜铝连接处严重发热乃至烧坏。
预防措施和解决方法：可采用铝铜过渡型专用接线鼻子安装接线。
对于产生腐蚀的线头，去除腐蚀线头部分，重新接入。
2.2.4焊接点虚连
焊接点虚连是指因焊接而产生的虚连，在使用较旧的元器件或导线进行焊接时，虽然表面上看起来已焊接上，但因导线表面有氧化层，实际上并没有真正接实而产生虚连，在使用时出现打火、接触电阻增大等现象，这种虚连在弱电产品上经常出现(电视等家用电
器)。
预防措施和解决方法：在焊接时对导线表面进行彻底去氧化处理。
3、结语
为了更好的保证用电设备的安全运行，避免人员伤亡和财产损失，应该认真对电气线路做定期的检修以及做好日常运行中的观察，尽可能的避免线路故障的发生。
