变电站监控系统的研究
变电站监控系统
变电站监控系统一、引言随着社会的进步和发展，电力供应的安全和稳定性变得越来越重要。
而变电站作为电力系统的关键环节，其安全和稳定性的保障显得尤为重要。
为了实现对变电站的有效监控和管理，变电站监控系统应运而生。
本文将对变电站监控系统进行详细的介绍与分析。
二、什么是变电站监控系统变电站监控系统是指集中对变电站进行监测、控制和管理的一套软硬件系统。
通过传感器、数据采集设备、通信设备以及监控终端等组成的系统，可以实时地对变电站内各种设备的运行状态和环境参数进行监测和获取，并能够对其进行远程控制和操作。
三、变电站监控系统的功能1. 实时监测变电站设备的运行状态：通过与变电站设备的连接，监控系统可以实时地获取变电站内各种设备的运行状态，包括电压、电流、温度、湿度等参数。
这使得运维人员能够及时发现设备运行异常情况，进行相应的处理和维护，最大限度地减少因设备故障而引发的停电事故。
2. 远程控制和操作：通过监控系统，运维人员可以随时随地对变电站内的设备进行远程控制和操作。
比如，当发生异常情况时，运维人员可以立即切断故障设备的电源，防止更大的事故发生。
此外，还可以进行设备的远程重启、参数调整等操作，提高了运维效率。
3. 数据采集和分析：变电站监控系统可以对变电站内的各类数据进行采集和分析。
通过对这些数据的分析，可以预测设备的寿命，提前进行维护和更换，降低维修成本。
此外，还可以通过数据分析，优化变电站的运行方案，提高运行效率，并节约能源。
4. 告警和报警功能：监控系统能够根据设定的阈值，对设备运行异常进行自动告警和报警。
这样一旦出现设备故障或运行异常，相关人员可以立即收到告警信息，并及时做出响应和处理，确保设备的安全和稳定运行。
四、变电站监控系统的优势1. 提高运维效率：变电站监控系统可以实现对设备的远程控制和操作，减少了运维人员的出发次数，提高了工作效率。
2. 提高设备的可靠性和稳定性：通过实时监测和数据分析，变电站监控系统可以提前发现设备的故障和异常情况，采取相应的措施进行处理，保证设备的可靠性和稳定性。
基于VC的水电站(变电站)监控系统探讨与研究

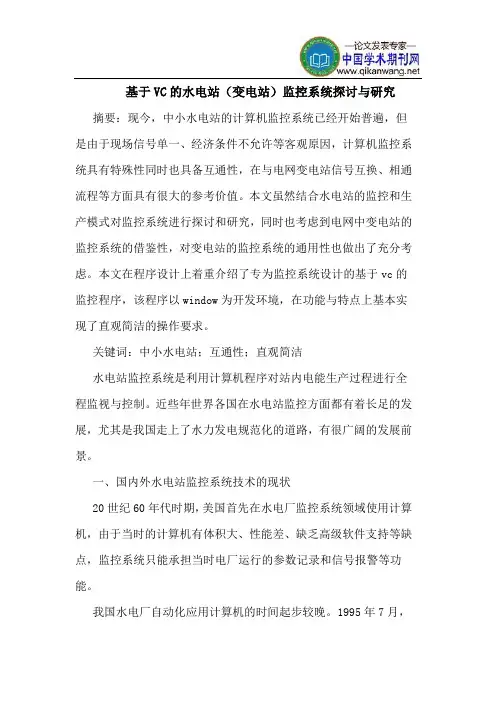

基于VC的水电站（变电站）监控系统探讨与研究摘要：现今，中小水电站的计算机监控系统已经开始普遍，但是由于现场信号单一、经济条件不允许等客观原因，计算机监控系统具有特殊性同时也具备互通性，在与电网变电站信号互换、相通流程等方面具有很大的参考价值。
本文虽然结合水电站的监控和生产模式对监控系统进行探讨和研究，同时也考虑到电网中变电站的监控系统的借鉴性，对变电站的监控系统的通用性也做出了充分考虑。
本文在程序设计上着重介绍了专为监控系统设计的基于vc的监控程序，该程序以window为开发环境，在功能与特点上基本实现了直观简洁的操作要求。
关键词：中小水电站；互通性；直观简洁水电站监控系统是利用计算机程序对站内电能生产过程进行全程监视与控制。
近些年世界各国在水电站监控方面都有着长足的发展，尤其是我国走上了水力发电规范化的道路，有很广阔的发展前景。
一、国内外水电站监控系统技术的现状20世纪60年代时期，美国首先在水电厂监控系统领域使用计算机，由于当时的计算机有体积大、性能差、缺乏高级软件支持等缺点，监控系统只能承担当时电厂运行的参数记录和信号报警等功能。
我国水电厂自动化应用计算机的时间起步较晚。
1995年7月，当时的电力部就正式发布了“水电厂计算机监控系统基本技术条件”的行业标准，标志着我国水电厂的计算机监控系统发展走上了标准化、规范化的道路。
水电厂综合自动化方面推广计算机监控技术的条件已经具备。
二、水电站计算机监控的组成概述电力系统中，水电站除了承担发电任务外，同时担负着系统的调峰、调频以及系统的事故备用容量的任务。
监控系统的组成包括机组当地控制单元lcu、主变、线路及公用设备控制单元lcu、水工当地控制单元lcu。
三、监控系统程序实现的系统背景（一）windowsnt系统的程序特点。
windows操作系统是世界计算机方面应用最广泛最广为人知也是操作最简易的操作系统之一，由于windows操作系统具有用户界面图形化，相比较其他系统更加友好易懂，支持单窗口多后台任务完成以及多线程任务处理等特点、已经成为计算机首选的计算机用户使用操作系统平台。
110kVA变电站电力监测监控系统的研究
４ ． ２ 通 信部 分
通 信 部 分 主 要 是 实现 设 备 和 管 理 系统 ，设 备 与设 备 或 者
管 理 系统 内部 之 间 的 信 息 交 流 ，主要 包括 通信 管理 机 和 通信 媒介等部分。 通信 管理 机 是 一 种 高度 集 成 的 通 信 装 置 ， 能 够将
间隔 层 的 信 息进 行 分 类 整 理 ． 然 后 集 中 送往 后 台或 者数 据 库 ．
用双 向智 能 电度 表 。 在 小 功 率反 馈 线 采 用 单 向 智 能 电度 表 ， 实
现 数 据 的 传送 。 并 且进 行 数 据 处 理 现 实。 能 够 实现 数 据 的 现 场 显示 。 同 时采 用 数 码 计 量 方 式 能 够 保 证数 据传 送 准 确性 ， 提高 传送效率 。
主要 的 通 信 流程 ： 首先 。 管理 系统 通过 信 号 寻址 方 式 找 到
唯 一的终端设备 ， 然后 ， 终 端设 备 向 主 机 发 送 应 答 信 号 ， 主 机
能 够提 高 整 个 系统 的 安 全 可 靠 性 ，提 高分 析检 测 系统 故 障 的 能 力 曲线 数 据 比 纯数 据 更 能 显 示 系统 运 行 工 作 状 况 ， 通 常 情
多命 令 控 制 主 要 指 的是 被 控 对像 需要 两 个或 者 多个 命 令 才能
５ ． １ 采用后台微机管理模式， 实现数码计量
本 工程 中 采 用 两种 通 信 方式 ，可 以采 用 两 主 变 低 压侧 采
实现命 令 控 制 ， 比如 分 合 闸 命令 。 终 端执 行 予 系统 一 定要 保 证 系统执 行 命 令 的 准 确性 ， 不 会 出现 误 动 作 或 者 不 动作 的情 况 。
变电站智能监控系统
变电站智能监控系统在现代电力系统中，变电站是电力传输和分配的关键节点。
随着技术的发展，变电站的监控系统也在逐渐智能化，以提高电力系统的可靠性、安全性和效率。
变电站智能监控系统主要通过集成先进的传感器、通信技术、数据处理和分析工具，实现对变电站运行状态的实时监控和智能管理。
首先，智能监控系统的核心是传感器技术。
这些传感器能够实时监测变电站内的各种物理量，如电压、电流、温度、湿度等。
通过高精度的传感器，系统可以精确地捕捉到变电站的运行状态，为后续的数据分析和决策提供基础。
其次，通信技术在智能监控系统中扮演着至关重要的角色。
通过高速、稳定的通信网络，传感器收集的数据能够实时传输到中央监控平台。
这样，监控人员可以远程查看变电站的运行状态，及时发现并处理异常情况。
数据处理和分析是智能监控系统的另一个关键组成部分。
系统通过先进的算法对收集到的数据进行处理和分析，从而实现故障预测、状态评估和性能优化等功能。
例如，通过机器学习算法，系统可以识别出潜在的故障模式，提前预警，减少停电事件的发生。
此外，智能监控系统还具备自我学习和优化的能力。
随着时间的推移，系统会根据历史数据和新的运行情况不断调整和优化其监控策略和参数，以适应不断变化的电力系统需求。
智能监控系统的应用不仅限于变电站内部的监控，还可以扩展到整个电力网络的监控和管理。
通过与其他变电站和电力设施的智能监控系统互联，可以实现整个电力网络的协同监控和优化管理。
总之，变电站智能监控系统是电力系统现代化的重要组成部分。
它通过集成先进的技术，提高了变电站的运行效率和安全性，为电力系统的稳定运行提供了有力保障。
随着技术的不断进步，未来的变电站智能监控系统将更加智能化、自动化，为电力系统的可持续发展做出更大的贡献。
新时期变电站视频监控系统的建设研究
生 产 提 供 “ 视 ” 段 ， 时 也 成 遥 手 同 为 电 网安 全 运 行 不 可 或 缺 的 技 术 保 障 。 随 着 视 频 和 网 络 技 术 的 发
展 ．变 电 站 视 频 监 控 经 历 了模 拟 监 控 、 数 字 监 控 及 网 络 监 控 ３个
高 清 即 高 分 辨 率 这 里 所 指
的是 视 频 图 像 的 高 清 格 式 。 高 清
视 频 格 式 目 前 主 要 有 ３种 ： ０ ７２ Ｐ、
ＤＶｌＨＤＭＩ ＨＤ— ＤＩ等 数 字 视 频 、 、 Ｓ
的 各 个 部 门 。近 年 来 ， 网 中 广 域 电
ｌ 存 在 的 问题
电 网 的 各 级 变 电 站 都 已 经 建
设 或 筹 划 建 设 各 自 的 视 频 监 控 系 统 ． 于 受 不 同工 程 投 资 、 术 水 由 技
视 频 资 源 无 法 共 享 ，不 利 于 监 控 业 务 的 扩 展 ；监 控 终 端 接 入 方 式 单 一 ．不 能 同时 支 持 多 种 接 入 方
摘 要： 文章 深 入分 析 了省 级变 电站视 频监 控 系统存 在 的突 出问题 ， 通 并
过 对 “ 清 ” 视 频 编 码 、 ＯＮ、 交 换 等 相 关 技 术 的 研 究 ， 出基 于 以 上 几 高 、 Ｐ 软 提 种 技 术 的 变 电 站 视 频 监 控 系统 结 构 构 想 ， 旨在 为 新 时 期 变 电站 视 频 监 控 系统 的建设贡 献思路 。
式 ． 彻 底 排 斥 了 用 户 在 监 控 中 心
以外 利 用 其 他 设 备 开 展 监 控 的需 求 ． 制 了监 控 活 动 的 开 展 区 域 ， 限 这 与 监 控 系统 的 远 程 化 、分 布 化 的发展趋 势不符 。
变电站综合监控系统

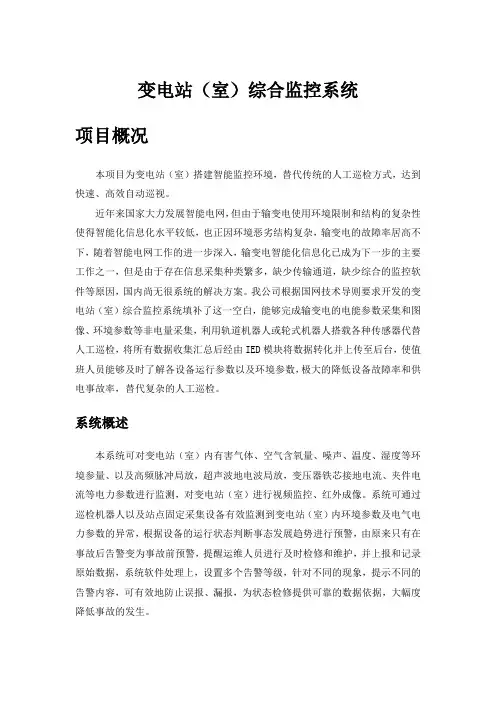

变电站（室）综合监控系统项目概况本项目为变电站（室）搭建智能监控环境，替代传统的人工巡检方式，达到快速、高效自动巡视。
