真空阀作用
真空阀 半导体
真空阀半导体
真空阀是一种半导体器件，它在电子设备中起到了至关重要的作用。
它的主要功能是控制电子器件中的真空度，以保证器件的正常运行。
在半导体行业中，真空阀被广泛应用于各种设备和系统中。
真空阀的设计和制造需要精密的工艺和技术。
它由多个组件组成，包括阀体、阀盖、阀芯和电磁线圈等。
这些组件通过精确的加工和装配相互配合，以确保阀门的正常运转和可靠性。
在电子设备中，真空阀主要用于控制气体的流动。
它具有开关作用，可以打开或关闭气体通道。
当气体需要通过器件时，真空阀打开，允许气体流动；当不需要气体通过时，真空阀关闭，阻止气体流动。
这种控制气体流动的能力使真空阀在半导体制造过程中起到了至关重要的作用。
除了控制气体流动外，真空阀还可以调节气体压力。
通过改变阀门的开度，可以调节气体的流量和压力。
这对于控制半导体设备的工作条件非常重要，可以确保器件在正常的工作范围内运行。
真空阀的制造过程需要严格的质量控制和测试。
只有通过严格的测试和检查，才能保证真空阀的性能和质量。
在制造过程中，需要使用先进的技术和设备，以确保真空阀的精度和可靠性。
总的来说，真空阀是半导体器件中不可或缺的一部分。
它的作用是控制气体流动和压力，以保证半导体设备的正常运行。
真空阀的设
计和制造需要精密的工艺和技术，通过严格的质量控制和测试，确保其性能和可靠性。
真空阀在半导体行业中的应用广泛，对于半导体设备的制造和工作条件的控制起到了至关重要的作用。

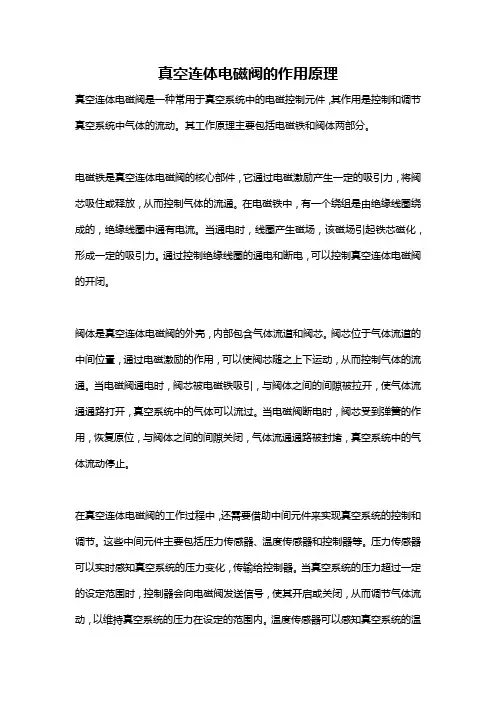

真空连体电磁阀的作用原理
真空连体电磁阀的作用原理真空连体电磁阀是一种常用于真空系统中的电磁控制元件，其作用是控制和调节真空系统中气体的流动。
其工作原理主要包括电磁铁和阀体两部分。
电磁铁是真空连体电磁阀的核心部件，它通过电磁激励产生一定的吸引力，将阀芯吸住或释放，从而控制气体的流通。
在电磁铁中，有一个绕组是由绝缘线圈绕成的，绝缘线圈中通有电流。
当通电时，线圈产生磁场，该磁场引起铁芯磁化，形成一定的吸引力。
通过控制绝缘线圈的通电和断电，可以控制真空连体电磁阀的开闭。
阀体是真空连体电磁阀的外壳，内部包含气体流道和阀芯。
阀芯位于气体流道的中间位置，通过电磁激励的作用，可以使阀芯随之上下运动，从而控制气体的流通。
当电磁阀通电时，阀芯被电磁铁吸引，与阀体之间的间隙被拉开，使气体流通通路打开，真空系统中的气体可以流过。
当电磁阀断电时，阀芯受到弹簧的作用，恢复原位，与阀体之间的间隙关闭，气体流通通路被封堵，真空系统中的气体流动停止。
在真空连体电磁阀的工作过程中，还需要借助中间元件来实现真空系统的控制和调节。
这些中间元件主要包括压力传感器、温度传感器和控制器等。
压力传感器可以实时感知真空系统的压力变化，传输给控制器。
当真空系统的压力超过一定的设定范围时，控制器会向电磁阀发送信号，使其开启或关闭，从而调节气体流动，以维持真空系统的压力在设定的范围内。
温度传感器可以感知真空系统的温度变化，同样通过控制器实现温度的控制和调节。
总之，真空连体电磁阀通过电磁激励产生吸引力，控制阀芯的运动，从而调节气体的流动。
通过与压力传感器、温度传感器和控制器等中间元件的配合，实现对真空系统的控制和调节。
真空连体电磁阀广泛应用于真空系统中的自动控制和调节领域，具有灵活可靠、响应速度快、操作方便等优点，为真空系统的稳定运行和高效工作提供了重要保障。
破真空阀的作用
破真空阀的作用破真空阀广泛应用于各种容易产生真空的系统，如消防、泳池、绿地喷灌、给排水、船坞、电厂、冶金、造船等领域，在系统形成负压的时候及时吸入空气保护系统，在管道或容器因系统运行或停止而产生负压或真空逐步升高时，破真空阀能自动开启，破坏真空效应，使管道及其它设备不至产生瘪、凹裂等现象，以保护设备的安全。
远明丰破真空阀也可用于蒸汽换热设备保护，停汽后，由于设备内蒸汽冷凝，在设备内形成真空，易对设备及系统中某些元件造成损坏，在设备内真空达到某一数值时，破真空阀自动打开，导入空气或其它流体，消除设备内真空，从而对设备或系统起到保护作用，设备正常工作时，它密封严密，杜绝工作介质泄漏。
远明丰破真空阀在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。
简单来讲，破真空阀在系统中相当于一个负压安全阀，对保护系统相当重要，所以，不能随便取消系统上的破真空阀，也不能减少系统破真空阀的数量。
破真空阀的产品特点：破真空阀工作安全可靠性高，正压状态时密封性好不漏水，负压状态时盖板灵活，补气迅速补气量大；破真空阀无需人员操作控制，完全自动工作，利用大气压座位动力源，无需外接其他动力源；远明丰破真空阀安装简单，无需调试，只需按说明书正确安装即可正常使用；远明丰破真空阀基本不需要维护维修；远明丰破真空阀,填补国内空白,解决市场上进口破真空阀价格偏贵,用户想用但用不起的难题.武汉远明丰科技生产制造破真空阀,是真正的破真空阀生产厂家,由于批量生产，破真空阀价格可以做到全国最低,所有本公司出售的破真空阀出现产品质量问题一年包换,是值得信赖的破真空阀公司.远明丰破真空阀是国内第一款国产破真空阀。
远明丰破真空阀工作原理：搞清楚破真空阀工作原理是了解破真空阀最有效的途径,武汉远明丰科技为您整理分享破真空阀工作原理图文资料,便于您轻松掌握破真空阀工作原理.武汉远明丰科技有限公司为您讲述破真空阀原理,破真空阀原理是当系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动破真空阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到破真空阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候，工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时破真空阀候滴水不漏。
真空减压阀工作原理
真空减压阀工作原理
真空减压阀是一种用于控制真空度的装置，在真空系统中起到调节和保护作用。
工作原理如下：
1. 基本原理：真空减压阀通过一个实体调节元件，根据系统中的压力变化来调整阀门的开度，以保持系统内的真空度在一定范围内稳定。
2. 调节元件：真空减压阀通常采用弹簧和活塞的组合作为调节元件。
弹簧通过预设的弹性系数提供一个反作用力，而活塞则根据系统压力的变化而移动，从而调节阀门的开度。
3. 工作过程：当系统内的压力超过设定的阀门压力时，活塞受到压力的推动向下运动，使阀门打开，允许空气或气体进入系统中。
当系统内的压力降低到设定范围内时，活塞受到弹簧力的作用向上运动，逐渐关闭阀门，减少进入系统的空气或气体，从而保持系统内的真空度稳定。
4. 调节范围：真空减压阀的调节范围是通过调节弹簧的紧张程度来实现的。
增大弹簧的紧张程度可以使阀门关闭压力提高，从而增加系统的真空度；减小弹簧的紧张程度则可以使阀门关闭压力降低，从而降低系统的真空度。
总而言之，真空减压阀通过活塞和弹簧的协同作用，根据系统压力的变化来控制阀门的开闭，以保持真空系统内的压力稳定在设定范围内。
真空单向阀工作原理
真空单向阀工作原理
真空单向阀是一种用于控制气体流动方向的阀门，它允许气体在一个方向上自由流动，并在另一个方向上产生阻碍。
它主要由阀体、阀盖、阀芯和弹簧组成。
在正常情况下，弹簧将阀芯向阀体方向压紧，使阀芯与阀座处于闭合状态。
这时，气体无法通过阀门，实现了单向阻隔。
当外部施加压力使气体从阀体一侧流向阀盖一侧时，气体的压力会逐渐提高，以超过弹簧压力为阀芯提供向上的力。
当气压超过一定值时，阀芯会被推动，与阀座分离，从而使气体可以自由通过阀门。
然而，当气体从阀盖一侧流向阀体一侧时，气体的压力将下降，同时弹簧将阀芯向下压紧，使阀芯再次与阀座闭合，从而阻止气体的倒流。
真空单向阀的工作原理主要依赖于气压差，当正压力大于或等于施加在阀门上的弹簧压力时，阀门打开，气体可以流过；当正压力小于弹簧压力时，阀门关闭，阻止气体的倒流。
总之，真空单向阀通过利用气体压力差和弹簧的力来实现气体在一个方向上的自由流动，并在另一个方向上形成阻碍。
它在真空系统中起到重要的控制作用，确保气体流动的方向正确和稳定。
真空电磁阀的原理
真空电磁阀的原理
真空电磁阀是一种控制真空度的设备，通常由电磁线圈、铁芯、阀座和阀体组成。
其工作原理主要包括以下几个步骤：
1. 当电磁线圈得到电流时，产生磁场，使铁芯被吸引，同时将阀座与阀体连接在一起。
此时阀门处于关闭状态。
2. 当电磁线圈断电时，磁场消失，铁芯不再受到吸引力，其自身重力或者弹簧的作用下，将阀座与阀体分离。
此时阀门处于开启状态。
3. 真空电磁阀在工作过程中可通过控制电磁线圈的通断来实现阀门的开关，从而控制气体流动的通断。
当电磁线圈通电时，阀门关闭，气体无法通过；当电磁线圈断电时，阀门打开，气体可以自由通过。
4. 在真空度控制方面，真空电磁阀的阀座与阀体的密封性能十分重要。
当阀门关闭时，确保密封严密，不会有气体泄漏，从而保证真空度的稳定。
总的来说，真空电磁阀通过控制电磁线圈的通断来实现阀门的开关，进而控制气体的流动，其原理在于通过磁场的作用使阀门密封或打开，从而控制气体的流通情况。
真空系统元件及连接
起源进入气缸上下部。密封垫片13、华 赛胶圈14、活塞15，将气缸分为两部分， 并移动与气缸之中，从而控制阀门的开
闭
5、挡板阀
6、翻板阀
下图为三种不同结构的真空翻板阀。他们利用压缩空气作为阀板翻转的 动力源。在阀门发开或关闭的过程中，阀板的运动有一个翻转过程，能 翻转一个角度。图13-10所示的阀门结构中，阀盖的翻转靠四连杆机构 实现，阀盖能实现90°翻转。13-11的结构中，靠滚轮将阀盖档翻，此结 构的发明阀盖不能翻转90°。图13-12的阀门结构简单，总高度低，阀板 能翻转90°在翻板阀中，当阀板翻转90°是流导较大
超高真空针阀结构如图。针 阀是一种微调阀，其阀塞维 针形，主要用做调节气流量， 微调阀要求阀口开启逐渐变 大，从关闭到开启最大能连 续细微地调节。针形阀塞既 能实现这种功能。针形阀塞 一般用经过淬火的钢制长针， 而阀座是用锡、通等软质材 料制成。阀针与阀座见的密 封是依靠其锥面紧密配合大 道的。阀针的锥度有1：50 和6°两种，阀椎体表面要经 过精细研磨。途中的阀杆与 阀座间的密封是靠波纹管实 现的。
1、开关电路。如图13-1，当高真空阀2和前级阀4关闭，预抽阀7打开时，机 械真空阀抽真空，气流流经预真空抽气管道。当阀7打开，机械阀可单独对扩 散阀抽真空。当阀2和阀4同时打开时，扩散泵和机械泵可同时工作，对容器 进行抽真空，此时气流刘静扩散阀。阀门在这种工艺操作中的作用是开关气 路，改变气流的流经路线。
8、针阀
通常的高、低真空阀门，密封 垫圈的材料为橡胶，不能承受 高温烘烤。因而不能使用在高 真空设备上。能使用在超高真 空设备上的超高真空阀门必须 满足：
真空阀功能
真空阀功能
真空阀是用来控制真空系统中气体流量和压力的设备，可以控制和隔离流经它的管道，或者使某个管路更换位置。
真空阀通常被用来控制、限制和调节压力，以及变换流量的方向。
真空阀的功能包括：
- 用来提供持续的真空：由于真空阀具有控制气体流量和压力的能力，可以用来控制真空系统中气体的流量，从而维持系统真空度；
- 控制某一管路的流量：真空阀具有改变流量方向的作用，让气体从一个出口流向另一个出口；
- 用来隔离系统流量：真空阀可以用来隔断两个流路，维持系统压力，并减少流量的损耗；
- 控制流量：真空阀可以调节系统的压力，控制气体的流量，来达到节能的目的；
- 用来修复系统故障：当系统出现故障时，可以通过使用真空阀来调节系统，以修复故障并减少维修成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空阀作用率是在规定条件下处于高压力(或高浓度)下的气体在单位时间内通过漏孔流向低压力端(或低浓度端) 的气体量,分为动态漏率和静态漏率。
升压率是通过被抽容器与真空泵隔离后测定随时间的增加而升高的压力值来确定的,是一个静态的概念。
升压率除了气体通过焊缝、密封件、材料本体向设备内部渗透的漏率外,还包括设备内部各器件本身的吸附气体的解吸和其它物质(如油、脂) 的蒸汽压。
因此两个概念是不同的,漏率包含于升压率,其值只是升压率的一部分。
实际测量过程中,往往用升压率来检测,并把升压率与被测容积相乘作为漏率。
真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2＜6.7x10-4阀门漏率(Pa.L/S)适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16A16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ3232 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ4040 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ6565 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ8080 165 125 367 75 140x140 4-M8 2X-70ADDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50连接及外形尺寸型号通径(DN)ΦWΦDΦB H A n-d 法兰标准DDC-JQ16 68 30 17.2 191 40 / GB498216B DDC-JQ 25B 25 82 40 26.2 202 50 DDC-JQ 32B 32 92 55 41.2 244 50 DDC-JQ 40B 40 110 55 41.2 275 65 DDC-JQ 50B 50 125 110 90 314 80 4-Φ9 GB/T6070DDC-JQ 65B 65 135 130 110 343 88 4-Φ9DDC-JQ 80B 80 135 145 125 387 95 4-Φ9 DDC-JQ 100B1001651651453991088-Φ9DYC-Q系列低真空电磁压差充气阀DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～102阀门漏率(Pa.L/S)＜6.5x10-2介质温度(℃) -25～+40开闭时间(S) ≤3电源电压(V/Hz) 220/50安装方式垂直(图一)连接及外形尺寸(GB4982)型号通径(DN)ΦWΦDΦB H L 法兰标准DYC-Q16/KF16 60 30 17.2 115 63GB4982 DYC-Q25/KF25 70 40 26.2 130 67DYC-Q440 100 55 41.2 160 810/KF DYC-Q50/KF50 110 75 52.2 195 85 /连接及外形尺寸(GB/T6070) 型号 通径(DN) ΦD ΦB H L n-d 法兰标准DYC-Q 16 16 60 45 75 63 4-M6GB/T6070DYC-Q 20 20 65 50 80 67 DYC-Q 25 25 70 55 90 67 DYC-Q 32 32 90 70 100 75 4-M8DYC-Q 40 40 100 80 110 81 DYC-Q 50 50 110 90 123 85 DYC-Q 65 65 125 105 147 95DYC-Q 80 80 145 125 147 102 DYC-Q 100 100 165 145 140 112 8-M8DYC-Q 125 125 200 175 185 1218-M10DYC-Q 160 160 225 200 210 138 DYC-Q 200 200 285 260 240 17012-M10DYC-Q 250 250 335 310 285 195 DYC-Q 32032042539531024112-M12GYC-JQ型系列高真空电磁压差式充气阀GYC-JQ型系列高真空电磁压差式充气阀，是安装在机械真空泵上的专用阀门。
安装于机械真空泵的进气口，并与泵同步开启和关闭。
当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～1x10-3＜1.0x10-4阀门漏率(Pa.L/S)电源电压(V/Hz) 220/50介质温度(℃) -25～+50开闭时间(S) ≤3安装方式垂直或水平法兰标准(V/Hz) GB4982；JB919(图一)KF连接及外形尺寸GB4982型号通径(DN) ΦDΦB H A bxbGYC-JQ116 30 17.2 153 40 37x376/KFGYC-JQ125 40 26.2 155 50 62x626/KFGYC-JQ140 55 41.2 178 65 80x806/KF(图二)连接及外形尺寸JB919型号通径(DN)ΦDΦB H A F n-ΦdDYC-JQ150150 220 195 370 153 160 8-11 GQC系列电磁高真空充气阀GQC-1．5 GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
主要技术性能性能参数GQC-1.5 GQC-5 GQC-5/KF GQC-4A适用范围(Pa)105～1.3x10-4阀门漏率(Pa.L/S)≤1.3x10-4法兰标准焊接式连接；GB4982 GB4982标准出厂断电时阀门处于开启状态连接及外形尺寸型号通径(DN)ΦWΦD? H h电气参数电源功率GQC-1.5 1.5 52 7 112 66 DC36V 3.3W GQC-5 5 60 10 136 90 DC36V 6.5W GQC-5/KF 5 60 30 119 90 DC36V 6.5WGQC-4A 4 尺寸如图所示DC36VAC220V3.6WGDC-Q5型、GDC-5型电磁真空阀GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。
GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能型号GDC-Q5 GDC-5通径（DN） 5适合范围（Pa）105～6.7x10-4阀门漏率(Pa.L/S) ≤1.3x10-4电源电压（V/Hz）220/50线圈温升（℃）≤65安装位置任意连接标准1）GB4982；2）焊接式连接GDC-J 型系列电磁高真空挡板阀GDC-J 型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
