CDMA 1X系统消息
CDMA1X简介
CDMA1X简介

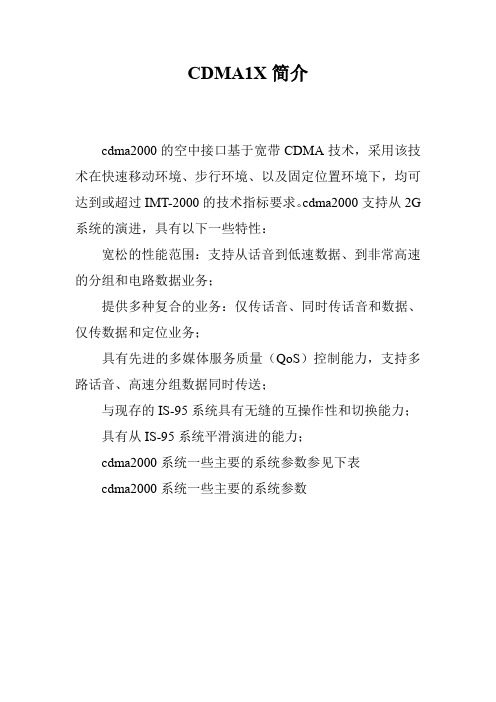

cdma2000的空中接口基于宽带CDMA技术，采用该技术在快速移动环境、步行环境、以及固定位置环境下，均可达到或超过IMT-2000的技术指标要求。
cdma2000支持从2G 系统的演进，具有以下一些特性：
宽松的性能范围：支持从话音到低速数据、到非常高速的分组和电路数据业务；
提供多种复合的业务：仅传话音、同时传话音和数据、仅传数据和定位业务；
具有先进的多媒体服务质量（QoS）控制能力，支持多路话音、高速分组数据同时传送；
与现存的IS-95系统具有无缝的互操作性和切换能力；
具有从IS-95系统平滑演进的能力；
cdma2000系统一些主要的系统参数参见下表
cdma2000系统一些主要的系统参数。
CDMA信令流程介绍
CDMA信令流程
CDMA2000 1X数据业务介绍
数据业务
数据业务特指CDMA系统中发生的分组数据业务，包括呼叫、切换、释放等处理流程。
数据业务中MS的几种状态
在CDMA系统中MS可以处于三种状态，它们分别为Null状态、Dormant状态、Active状态。
CDMA2000 1X语音业务介绍
语音业务
语音业务特指CDMA系统中发生的语音业务，它在通话过程中包括呼叫、切换、释放等处理流程。
语音呼叫
语音呼叫是指在语音业务过程中发生的呼叫，包括
正常情况下的主要流程：
（1）MS发起起呼消息向BS请求服务。
（2）BS收到后向MS发确认消息。
（3）BS向MSC发配置请求消息，并开始分配相关的无线资源。
（4）MSC向BS发送指派请求消息。
（5）BS向MS发送信道指派消息请求建立无线业务信道。
（6）MS发送业务信道试探帧。
（7）BS收到试探帧后，给MS发送基站证实指令。
（8）MS向BS发送应答移动台证实消息，并且发送业务信道空帧。
（9）BS向MS发送服务连接消息，指定呼叫的服务选项配置。
MS按照指定的服务配置开始处理业务。
（10）MS向BS发送服务连接成功消息。
（11）BS向MSC发送指派完成消息。
（12）MSC向MS发送回铃音。
005-CDMA1X典型语音信令流程-72
MS Acknowledge Order
Handoff Completion Message
BS Acknowledge Order
Extended Neighbor List Update Message
MS Acknowledge Order
切换信令流程
切换的分类
切换信令流程示意图
PSMM触发条件
呼叫的分类
呼叫信令流程示意图
协议字段分析
呼叫流程示意图
起呼(MO)
终端主动发起呼叫 基站回复应答证实消息
MS Origination Message BSAckOrder Extended Channel Assignment Message FFCH Null Traffic RFCH Preamble BSAckOrder MSAckOrder Service Connect Message Service Connect Complete Message
空闲切换
动态门限
按照发生区域分类
BSC内切换 BSC间切换 MSC间切换
•最常见的切换流程是BSC内的软切换加， 本文档以该类型切换为例讲解
切换信令流程
切换的分类
切换信令流程示意图
PSMM触发条件
协议字段分析
切换信令流程示意图
MS BS Pilot Strength Measurement Message
PARAMS_INCL：和P_REV 和SERV_NEG_TYPE相关
SEARCH_INCLUDE：导频 搜索相关参数变更指示
CDMA 1X

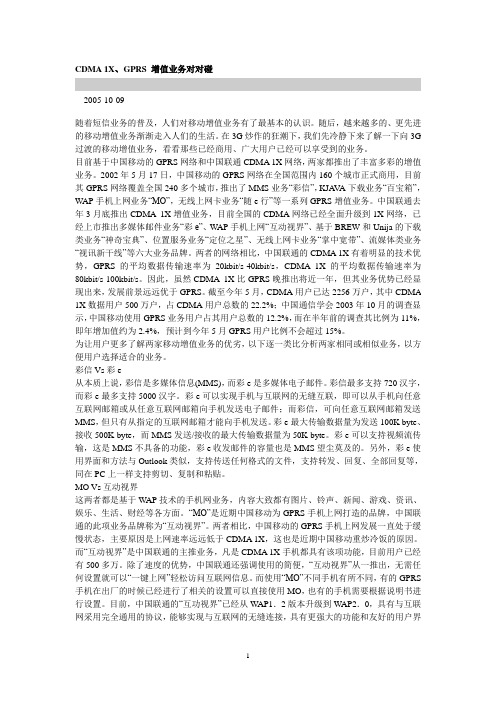

CDMA 1X、GPRS 增值业务对对碰2005-10-09随着短信业务的普及，人们对移动增值业务有了最基本的认识。
随后，越来越多的、更先进的移动增值业务渐渐走入人们的生活。
在3G炒作的狂潮下，我们先冷静下来了解一下向3G 过渡的移动增值业务，看看那些已经商用、广大用户已经可以享受到的业务。
目前基于中国移动的GPRS网络和中国联通CDMA 1X网络，两家都推出了丰富多彩的增值业务。
2002年5月17日，中国移动的GPRS网络在全国范围内160个城市正式商用，目前其GPRS网络覆盖全国240多个城市，推出了MMS业务“彩信”，KJA V A下载业务“百宝箱”，WAP手机上网业务“MO”，无线上网卡业务“随e行”等一系列GPRS增值业务。
中国联通去年3月底推出CDMA 1X增值业务，目前全国的CDMA网络已经全面升级到1X网络，已经上市推出多媒体邮件业务“彩e”、W AP手机上网“互动视界”、基于BREW和Unija的下载类业务“神奇宝典”、位置服务业务“定位之星”、无线上网卡业务“掌中宽带”、流媒体类业务“视讯新干线”等六大业务品牌。
两者的网络相比，中国联通的CDMA 1X有着明显的技术优势，GPRS的平均数据传输速率为20kbit/s-40kbit/s，CDMA 1X的平均数据传输速率为80kbit/s-100kbit/s。
因此，虽然CDMA 1X比GPRS晚推出将近一年，但其业务优势已经显现出来，发展前景远远优于GPRS。
截至今年5月，CDMA用户已达2256万户，其中CDMA 1X数据用户500万户，占CDMA用户总数的22.2%；中国通信学会2003年10月的调查显示，中国移动使用GPRS业务用户占其用户总数的12.2%，而在半年前的调查其比例为11%，即年增加值约为2.4%，预计到今年5月GPRS用户比例不会超过15%。
为让用户更多了解两家移动增值业务的优劣，以下逐一类比分析两家相同或相似业务，以方便用户选择适合的业务。
