电工基础培训之电工操作基本功
电工基本操作技能培训
电路短路故障排除是电工 基本操作技能之一，主要 是针对电路中出现的短路 问题进行排查和修复。
电路短路故障排除需要使 用万用表等工具检测电路 的电流值，确定短路的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
通过观察电路中是否有电 线接触不良、熔丝熔断等 现象，初步判断短路的位 置。
02 详细描述
03 观察法
04 电阻法
05 电压法
电路断路故障排除是电工 基本操作技能之一，主要 是针对电路中出现的断路 问题进行排查和修复。
电路断路故障排除需要使 用万用表等工具检测电路 的电阻值，确定断路的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
电工基本操作技能培训
目录
• 电工基础知识 • 电工安全操作规范 • 电工基本操作技能 • 电工常见故障排除 • 电工操作技能提升
01
电工基础知识
电的特性与原理
总结词
理解电的特性和工作原理是电工的基本要求，包括电的性质、电荷、电流、电 压等概念。
详细描述
电是一种自然现象，具有电荷、电场、电流等特性。电荷分为正电荷和负电荷， 它们在电场中受到力的作用而移动形成电流。电流的大小和方向决定了电场强 度和电势的变化。
漏电故障排除需要使用万 用表等工具检测电路的绝 缘电阻值，确定漏电的位 置，然后进行修复。在进 行故障排除时，需要注意 安全，穿戴防护用品，避 免触电事故发生。
通过观察电路中是否有电 线破损、绝缘层老化等现 象，初步判断漏电的位置 。
使用绝缘电阻表测量电路 的绝缘电阻值，根据测量 结果判断绝缘是否良好， 从而确定漏电的位置。
开关更换
熟悉开关的拆卸和更换步骤，能够快速、准确地更换损坏的开关。
电工基础知识及操作技能
金属卤化物灯的特点是： 1）发光效率高 2）显色性好 3）紫外线辐射少 4）电压变化将影响到光效和光色 的变化 5）配专用变压器
第二讲 电工基本知识与操作技能
主讲：胡洪波
第三节 常用照明装置
二、常用电气照明用具
1.灯座 外 形
上饶职业技术学院
名 称 外 形 名 称
螺口 吊灯座
插口 吊灯座
防水螺口 吊灯座
主讲：胡洪波
第三节 常用照明装置
（2）荧光灯的工作原理
上饶职业技术学院
荧光灯的电路图
1-起辉器电容 2-U形双金属片 3-灯管 4-镇流器 5-开关
当荧光灯通电后，电源电压经镇流器、灯丝，在启辉器的 “∩”形动、静触片间产生电压，引起辉光发电，放电时产生的 热量使动触片膨胀，与静触片相接，从而接通电路，使灯丝预热 并发射电子，此时，由于动、静触片的接触，使两片间电压为零 而停止辉光放电，动触片冷却并复位脱离静触片。断开瞬间，镇 流器两端由于产生自气体被电离而引起两极间弧光放电，激发产 生紫外线，紫外线激发灯管内壁上的荧光粉，从而发出近似日光 的灯光
带开关螺 口吊灯座
带拉链开 关螺口吊 灯座
管接式瓷 制螺口 灯座
悬吊式铝壳 瓷螺口灯座
螺口平 灯座
插口平 灯座
瓷质螺口 平灯座
第二讲 电工基本知识与操作技能
主讲：胡洪波
第三节 常用照明装置
2.开关 外 形
上饶职业技术学院
名 称 外 形
拉线开关
平开关
防水式 拉线开关
台灯开关
名 称
暗装单联单控 开关
暗装防溅型 单联开关
第二讲 电工基本知识与操作技能
主讲：胡洪波
第三节 常用照明装置
电工技能培训资料
04 电工故障排查与处理
故障排查方法与流程
01
02
03
04
观察法
通过观察设备外观、电线连接 、指示灯等判断是否存在故障
。
听诊法
通过听设备运行声音判断是否 存在异常响动或杂音。
触摸法
通过触摸设备表面感知温度、 振动等来判断设备是否正常工
作。
测试法
使用万用表、示波器等工具对 电路进行测试，确定故障部位
脉动直流电
电流方向保持不变， 但电压随时间变化。
低压电
电压低于1000V （对地）。
电工工具介绍
螺丝刀
钳子
剥线器
万用表
用于拧紧或拧松螺丝。
用于夹持或剪断金属丝。
用于剥离电线绝缘层。
用于测量电压、电流和 电阻等电气参数。
安全用电常识
01
02
03
04
不要在潮湿的环境中使用电器 。
不要在有易燃易爆物品的地方 使用电器。
电机与控制电路的安装与调试
详细描述
总结词：具备电机与控制电 路的安装、调试和故障排除
能力。
01
02
03
学习电机的工作原理，了解 不同类型电机的特性及应用
场景。
掌握电机控制电路的设计、 安装和调试方法，包括交流
电机、直流电机等。
04
05
学习常见电机控制电路故障 的诊断和维修技巧，如电机
不转、转速异常等。
05 电工实践操作案例
家用电器的安装与维护
总结词
掌握家用电器的安装与维护技 能，确保家庭用电安全。
冰箱的安装与维护
了解冰箱的工作原理，掌握安 装、清洁、维修等操作步骤， 确保冰箱正常运行。
空调的安装与维护

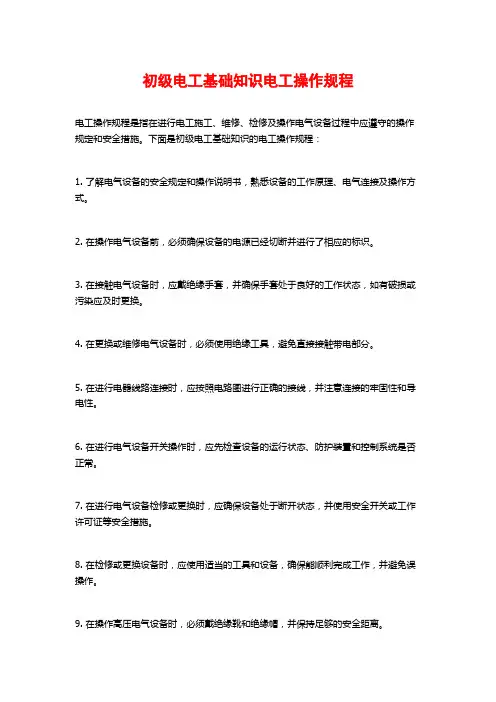

初级电工基础知识电工操作规程
初级电工基础知识电工操作规程
电工操作规程是指在进行电工施工、维修、检修及操作电气设备过程中应遵守的操作规定和安全措施。
下面是初级电工基础知识的电工操作规程：
1. 了解电气设备的安全规定和操作说明书，熟悉设备的工作原理、电气连接及操作方式。
2. 在操作电气设备前，必须确保设备的电源已经切断并进行了相应的标识。
3. 在接触电气设备时，应戴绝缘手套，并确保手套处于良好的工作状态，如有破损或污染应及时更换。
4. 在更换或维修电气设备时，必须使用绝缘工具，避免直接接触带电部分。
5. 在进行电器线路连接时，应按照电路图进行正确的接线，并注意连接的牢固性和导电性。
6. 在进行电气设备开关操作时，应先检查设备的运行状态、防护装置和控制系统是否正常。
7. 在进行电气设备检修或更换时，应确保设备处于断开状态，并使用安全开关或工作许可证等安全措施。
8. 在检修或更换设备时，应使用适当的工具和设备，确保能顺利完成工作，并避免误操作。
9. 在操作高压电气设备时，必须戴绝缘靴和绝缘帽，并保持足够的安全距离。
10. 在操作电气设备时，应注意事故预防和个人安全防护，确保自身和他人的安全。
11. 在进行电气设备操作时，应遵循相关的安全操作规程和程序，如发生异常情况应及时采取措施停止操作。
这些是初级电工基础知识的电工操作规程，希望对你有帮助！。
电工日常培训内容
电工日常培训内容一、电工基础知识1. 电工的职责和工作范围：电工是负责安装、维修和检测电气设备及电力系统的专业人员。
他们需要掌握电气安全知识、电路基本原理、电气设备操作和维护等方面的知识。
2. 电工安全知识：电工在工作中需要注意电气安全，包括正确佩戴个人防护装备、遵守操作规程、正确使用工具和设备等。
3. 电路基本原理：电工需要了解电流、电压、电阻、功率等基本概念，掌握电路的串并联、电阻的计算等基本原理。
4. 电气设备操作和维护：电工需要熟悉各种电气设备的操作方法和维护要点，包括开关、插座、照明设备、电动机、变压器等。
5. 电工常用工具和仪器：电工需要熟悉和掌握常用的电工工具和仪器，如电压表、电流表、万用表、绝缘测试仪等。
二、电工安全培训1. 电工安全意识培训：电工需要具备良好的电气安全意识，了解电气事故的原因和后果，掌握应急处理措施，提高自身的工作安全意识。
2. 电气事故预防培训：电工需要了解电气事故的预防措施，包括正确使用工具和设备、定期检测和维护电气设备、正确操作电路等。
3. 电气火灾防护培训：电工需要了解电气火灾的危害和预防措施，包括正确使用电气设备、避免电线短路和过载、定期清理设备周围的杂物等。
4. 绝缘安全培训：电工需要了解绝缘材料的种类和性能，正确选择和使用绝缘材料，保证电气设备的绝缘安全。
三、电工技能培训1. 电气设备维修与故障排除培训：电工需要了解各种电气设备的维修和故障排除方法，包括故障诊断、零部件更换、电路修复等。
2. 电气图纸阅读培训：电工需要掌握电气图纸的阅读方法，了解电气图纸中的符号、线路连接和设备布置等内容，提高对电气系统的理解能力。
3. 电气安装技能培训：电工需要熟悉电气设备的安装方法和要求，包括电线的敷设、电缆的接头处理、设备的固定安装等。
4. 电气设备检测培训：电工需要掌握各种电气设备的检测方法和仪器的使用，包括电流、电压、绝缘电阻的检测等。
四、电工管理培训1. 安全生产管理培训：电工需要了解安全生产管理的相关法律法规和标准，掌握安全管理的基本原则和方法，提高安全生产意识和管理能力。
电工岗位培训内容(一)
电工岗位培训内容（一）引言概述：电工岗位培训是为了提高电工工作能力和技术水平而开展的一项重要培训。
该培训内容涵盖了电工所需技能的各个方面，包括电工基础知识、安全操作、设备维护等。
本文将从五个大点来阐述电工岗位培训的具体内容。
正文：一、电工基础知识1. 电气原理与知识：包括电压、电流、电阻等基本概念的理解和应用。
2. 电路图的解读：学习如何读取和理解各种类型的电路图，包括线路图、控制图等。
3. 电缆与接线：了解电缆的种类、规格及正确的接线方法，以确保电路的安全稳定。
4. 电器元件与设备：熟悉各种电器元件和设备的特点和功能，能够正确使用和维护。
二、安全操作1. 电气安全知识：学习电气安全的基本原理、安全规范和操作程序，避免电击和火灾事故的发生。
2. 电工防护措施：了解和正确使用个人防护用品，如绝缘手套、绝缘靴等，保护自己免受电击。
3. 设备操作规程：掌握各类电工设备的正确操作方法和注意事项，确保设备的正常运行和安全使用。
4. 火灾应急处理：学习如何正确应对电气设备引发的火灾，包括使用灭火器和紧急疏散方法。
5. 电气事故处理：了解各类电气事故的处理方法和紧急救援措施，提高事故处理能力。
三、设备维护1. 设备巡检与保养：学习定期巡检设备以排除潜在故障，并掌握设备的保养方法，延长设备使用寿命。
2. 故障排除与维修：掌握常见电气设备故障的排查和修复方法，快速找出问题的根源并解决。
3. 设备安装与调试：了解设备的正确安装流程和调试方法，确保设备能正常运行。
四、相关技能培训1. 电焊技术：学习电焊的基本原理、设备使用和操作技巧，能熟练进行电焊作业。
2. PLC编程：掌握PLC编程的基本知识和操作方法，能进行简单的PLC程序设计和调试。
3. 自动化控制：了解自动化控制系统的基本原理和构成，能正确配置和调试自动化设备。
五、实践操作与演练1. 模拟实训：通过各类模拟实训设备进行电工操作和维修，提高实际操作能力。
2. 实地实训：到电气设备运行现场进行实地操作和维护，加深对工作环境和设备的理解。
培训电工基础知识内容
培训电工基础知识内容可以包括以下部分，总字数约1500字左右：一、电路基础知识1. 电源：为电路提供电能的装置，有电池、发电机和交流电源。
2. 导线：连接电路各部分的媒介，由铜、铝等具有导电性的金属制成。
3. 电阻：阻碍电流通过的性质，电阻越大，电流越小。
4. 欧姆定律：揭示了电路中电流、电压和电阻之间的关系。
5. 串联电路：通过电路中的各个元件的电流相等，但电路中的总电压等于各元件的电压之和。
6. 并联电路：各并联电路部分的电压相等，总电流是各支路电流之和。
二、安全用电知识1. 电击伤害的原因、症状和急救措施。
2. 如何正确使用个人防护用具，如绝缘手套、绝缘鞋、安全标识等。
3. 预防雷击的方法。
4. 使用电气设备的安全规范。
三、电气元件基础知识1. 开关：控制电流的通断。
2. 熔断器：保护电路免受过电流或短路的影响。
3. 变压器：改变电压，传输交流电的设备。
4. 电动机：将电能转化为机械能的设备。
5. 控制器：控制电动机的运转状态。
6. 继电器：用于电流、电压的自动调节。
7. LED灯：现代照明设备，具有节能、环保的特点。
四、电力拖动基础知识1. 了解电机的基础知识，如直流电机、交流电机、步进电机等。
2. 了解电机的控制方式，如继电器控制、PLC控制等。
3. 学习如何设计电气控制系统图。
五、实际操作技能培训1. 学习如何正确使用电工工具和仪表，如万用表、钳形电流表、电笔等。
2. 学习接线技术，熟悉各种电源接线方法。
3. 学习如何对电气控制系统进行调试和维护。
4. 学习处理电气故障的方法和技巧。
5. 学习如何对家庭和办公场所的电气设备进行安全检查和维护。
6. 学习如何安装和维护照明系统。
7. 学习如何使用电子元器件，如电阻、电容、晶体管等。
8. 学习如何使用自动化控制设备，如变频器、伺服器等。
9. 学习如何进行电气安装工程的施工和验收规范。
六、相关法律法规和职业道德培训1. 了解《中华人民共和国电力法》等相关法律法规，明确电工的职业责任和权利。
电工培训内容
电工培训内容电工是一项极具技术性和专业性的工作，要求从业者具备扎实的理论知识和实践操作技能。
电工培训的目的就是为了培养和提升电工的专业能力，确保他们在实际工作中能够熟练、安全地进行各种电气设备的安装、维修和检测。
本文将介绍电工培训的主要内容和要点，以帮助读者了解该领域的基础知识和技能。
1. 电气基础知识电工培训的首要任务是让学员掌握电气基础知识。
这包括电流、电压、电阻等基本概念的理解，以及电路图的解读和分析。
电工需要了解不同电压等级的电源，了解电器元件的特性和使用方法，以及掌握电气安全操作规范。
培训内容通常包括电气基础知识的理论学习和实际操作演练。
2. 电路设计与故障排除电工需要具备电路设计和故障排除的能力，这是他们在实际工作中最为常见和核心的任务。
电工培训将重点教授电路设计和故障排除的方法和技巧。
学员将学习如何根据具体需求设计、布线和组装电路，以及如何利用仪器设备进行问题排查和故障修复。
这一培训内容通常会配合实际案例和仿真实验来进行。
3. 电气设备安装与维护电工培训还包括电气设备的安装与维护。
学员将学习不同类型设备的安装要求和方法，以及设备的基本维护保养知识。
培训内容还涵盖电气设备的调试和测试技巧，以及常见问题的解决方法。
通过这一培训，电工可以熟练地进行电气设备的安装、维护和保养工作。
4. 安全操作与事故应急处理电工工作的安全意识和操作规范至关重要。
电工培训将强调安全操作的重要性，并教授安全操作的具体要求和方法。
学员将学习电工作业的常见风险和事故防范措施，了解应对电气事故的应急处理流程。
这一培训内容通常会进行实地训练和模拟演练，确保学员能够准确、迅速地应对各种突发情况。
5. 相关法规和标准电工需要遵守各项电气法规和标准，因此培训中也会涉及相关法规和标准的学习。
学员将了解国家和地区的电气安全法规和标准，学习如何正确应用和执行这些法规和标准。
培训内容还可能包括对电气材料和设备标准的介绍，以及如何进行质量控制和验收工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2 常用导线的连接电气装修工程中，导线的连接是电工基本工艺之一。
导线连接的质量关系着线路和设备运行的可靠性和安全程度。
对导线连接的基本要求是：电接触良好，机械强度足够，接头美观，且绝缘恢复正常。
2.2.1线头绝缘层的剖削一、塑料硬线绝缘层的剖削有条件时，去除塑料硬线的绝缘层用剥线钳甚为方便，这里要求能用钢丝钳和电工刀剖削。
线芯截面在2.5平方厘米及以下的塑料硬线，可用钢丝钳剖削：先在线头所需长度交界处，用钢丝钳口轻轻切破绝缘层表皮，然后左手拉紧导线，右手适当用力捏住钢丝钳头部，向外用力勒去绝缘层。
如图2.11所示。
在勒去绝缘层时，不可在钳口处加剪切力，这样会伤及线芯，甚至将导线剪断。
(a) (b) (c)图2.11用钢丝钳勒去导线绝缘层图2.12用电工刀剖削塑料硬线对于规格大于4平方厘米的塑料硬线的绝缘层，直接用钢丝钳剖削较为困难，可用电工刀剖削。
先根据线头所需长度，用电工刀刀口对导线成45度角切入塑料绝缘层，注意掌握刀口刚好削透绝缘层而不伤及线芯，如图2.12(a)所示。
然后调整刀口与导线间的角度以15度角向前推进，将绝缘层削出一个缺口，如图 2.12(b)所示，接着将未削去的绝缘层向后扳翻，再用电工刀切齐，如图2.12(c)所示。
二、塑料软线绝缘层的剖削塑料软线绝缘层的剖削除用剥线钳外，仍可用钢丝钳按直接剖剥2.5平方毫米及以下的塑料硬线的方法进行，但不能用电工刀剖剥。
因塑料线太软，线芯又由多股钢丝组成，用电工刀很容易伤及线芯。
三、塑料护套线绝缘层的剖削塑料护套线绝缘层分为外层的公共护套层和内部每根芯线的绝缘层。
公共护套层一般用电工刀剖削，先按线头所需长度，将刀尖对准两股芯线的中缝划开护套层，并将护套层向后扳翻，然后用电工刀齐根切去，如图2.13所示。
(a)划开护套层(b)切去护套层图2.13塑料护套线的剖削切去护套后，露出的每根芯线绝缘层可用钢丝钳或电工刀按照剖削塑料硬线绝缘层的方法分别除去。
钢丝钳或电工刀在切时切口应离护套层5－10mm。
四、橡皮线绝缘层的剖削橡皮线绝缘层外面有一层柔韧的纤维编织保护层，先用剖削护套线护套层的办法，用电工刀尖划开纤维编织层，并将其扳翻后齐根切去，再用剖削塑料硬线绝缘层的方法，除去橡皮绝缘层。
如橡皮绝缘层内的芯线上包缠着棉纱，可将该棉纱层松开，齐根切去。
五、花线绝缘层的剖削花线绝缘层分外层和内层，外层是一层柔韧的棉纱编织层。
剖削时选用电工刀在线头所需长度处切割一圈拉去，然后在距离棉纱编织层10mm左右处用钢丝钳按照剖削塑料软线的方法将内层的橡皮绝缘层勒去。
有的花线在紧贴线芯处还包缠有棉纱层，在勒去橡皮绝缘层后，再将棉纱层松开扳翻，齐根切去，如图2.14所示。
图2.14花线绝缘层的剖削(a)去除编织层和橡皮绝缘层(b)扳翻棉纱六、橡套软线（橡套电缆）绝缘层的剖削橡套软线外包护套层，内部每根线芯上又有各自的橡皮绝缘层。
外护套层较厚，按切除塑料护套层的方法切除，露出的多股芯线绝缘层，可用钢丝钳勒去。
七、铅包线护套层和绝缘层的剖削铅包线绝缘层分为外部铅包层和内部芯线绝缘层，剖削时选用电工刀在铅包层切下一个刀痕，然后上下左右扳动折弯这个刀痕，使铅包层从切口处折断，并将它从线头上拉掉。
内部芯线绝缘层的剖除方法与塑料硬线绝缘层的剖削方法相同。
剖削铅包层的损伤过程如图2.15所示。
(a) (b) (c)图2.15铅包线绝缘层的剖削(a)剖切铅包层(b)折扳和拉出铅包层(c)剖削芯线绝缘层八、漆包线绝缘层的去除漆包线绝缘层是喷涂在芯线上的绝缘漆层。
由于线径的不同，去除绝缘层的方法也不一样。
直径在1mm以上的，可用细砂纸或细纱布擦去；直径在0.6mm以上的，可用薄刀片刮去；直径在0.1mm及以下的也可用细砂纸或细纱布擦除，但易于折断，需要小心操作。
有时为了保留漆包线的芯线直径准确以便于测量，也可用微火烤焦其线头绝缘层，再轻轻刮去。
2.2.2导线线头的连接常用的导线按芯线股数不同，有单股、7股和19股等多种规格，其连接方法也各不相同。
一、铜芯导线的连接1、单股芯线有绞接和缠绕两种方法绞接法用于截面较小的导线，缠绕法用于截面较大的导线。
绞接法是先将已剖除绝缘层并去掉氧化层的两根线头呈“×”形相交（如图 2.16(a)所示），互相绞合2－3圈（如图2.16(b)所示），接着扳直两个线头的自由端，将每根线自由端在对边的线芯上紧密缠绕到线芯直径的6－8倍长（如图2.16(c)所示），将多余的线头剪去，修理好切口毛刺即可。
缠绕法是将已去除绝缘层和氧化层的线头相对交叠，再用直径为1.6mm的裸铜线做缠绕线在其上进行缠绕，如图2.17所示，其中线头直径在5mm及以下的缠绕长度为60mm，直径大于5mm的，缠绕长度为90mm。
(a) (b) (c)图2.16单股芯线直线连接（绞接）图2.17用缠绕法直线连接单股芯线图2.18单股芯线T形连接2、单股铜芯线的T形连接单股芯线T形连接时可用绞接法和缠绕法。
绞接法是先将除去绝缘层和氧化层的线头与干线剖削处的芯线十字相交，注意在支路芯线根部留出3－5mm裸线，接着顺时针方向将支路芯线在干中芯线上紧密缠绕6－8圈（如图2.18所示）。
剪去多余线头，修整好毛刺。
对用绞接法连接较的截面较大的导线，可用缠绕法（如图2.19所示）。
其具体方法与单股芯线直连的缠绕法相同。
图2.19用缠绕法完成单股芯线T形连接图2.20小截面单股芯线T形连接对于截面较小的单股铜芯线，可用图2.20所示的方法完成T形连接，先把支路芯线线头与干路芯线十字相交，在支路芯线根部留出3－5mm裸线，把支路芯线在干线上缠绕成结状，再把支路芯线拉紧扳直并紧密缠绕在干路芯线上，为保证接头部位有良好的电接触和足够的机械强度，应保证缠绕为芯线直径的8－10倍。
3、7股铜芯线的直接连接把除去绝缘层和氧化层的芯线线头分成单股散开并拉直，在线头总长（离根部距离的）1/3处顺着原来的扭转方向将其绞紧，余下的三分之二长度的线头分散成伞形，如图2.21(a)所示。
将两股伞形线头相对，隔股交叉直至伞形根部相接，然后捏平两边散开的线头，如图2.21(b)所示。
接着7股铜芯线按根数2.2.3分成三组，先将第一组的两根线芯扳到垂直于线头的方向，如图 2.21(c)所示，按顺时针方向缠绕两圈，再弯下扳成直角使其紧贴芯线，如图2.21(d)所示。
第二组、第三组线头仍按第一组的缠绕办法紧密缠绕在芯线上，如图2.21(e)所示；为保证电接触良好，如果铜线较粗较硬，可用钢丝钳将其绕紧。
缠绕时注意使后一组线头压在前一组线头已折成直角的根部。
最后一组线头应在芯线上缠绕三圈，在缠到第三圈时，把前两组多余的线端剪除，使该两组线头断面能被最后一组第三圈缠绕完的线匝遮住、最后一组线头绕到两圈半时，就剪去多余部分，使其刚好能缠满三圈，最后用钢丝钳钳平线头，修理好毛刺，如图2.21(f)所示。
到此完成了该接着的一半任务。
后一半的缠绕方法与前一半完全相同。
图2.21七股铜芯线的直接连接4、7股铜芯线的T形连接把除去绝缘层和氧化层的支路线端分散拉直，在距根部1/8处将其进一步绞紧，将支路线头按3和4的根数分成两组并整齐排列。
接用用一字形螺丝刀把干线也分成尽可能对等的两组，并在分出的中缝处撬开一定距离，将支路芯线的一组穿过干线的中缝，另一组排于干路芯线的前面，如图2.22(a)所示。
先将前面一组在干线上按顺时针方向缠绕3－4圈，剪除多余线头，修整好毛刺，如图 2.22(b)所示。
接着将支路芯线穿越干线的一组在干线上按反时针方向缠绕3－4圈，剪去多余线头，钳平毛刺即可，如图2.22(c)所示。
图2.22七股铜芯线T形连接5、19股铜芯线的直线连接和T形连接19股铜芯线的连接与7股铜芯线连接方法基本相同。
在直线连接中，由于芯线股数较多，可剪去中间几股，按要求在根部留出一定长度绞紧，隔股对叉，分组缠绕。
在T形连接中，支路芯线按9和10的根数分成两组，将其中一组穿过中缝后，沿干线两边缠绕。
为保证有良好的电接触和足够的机械强度，对这类多股芯线的接头，通常都应进行钎焊处理，即对连接部分加热后搪锡。
二、电磁线头的连接电机和变压器绕组用电磁线绕制，无论是重绕或维修，都要进行导线的连接，这种连接可能在线圈内部进行，也可能在线圈外部进行。
1、线圈内部的连接对直径在2mm以下的圆铜线，通常是先绞接后钎焊。
绞接时要均匀，两根线头互绕不少于10圈，两端要封口，不能留下毛刺，截面较小的漆包线的绞接如图2.23(a)所示，截面较大的漆包线的绞接如图2.23(b)所示。
直径大于2mm的漆包圆铜线的连接多使用套管套接后再钎锡的方法。
套管用镀锡的薄铜片卷成，在接缝处留有缝隙，选用时注意套管内径与线头大小的配合，其长度为导线直径的8倍左右，如图2.23(c)所示。
连接时，将两根去除了绝缘层的线端相对插入套管，使两线头端部对接在套管中间位置，再进行钎焊，使焊锡液从套管侧缝充分浸入内部，注满各处缝隙，将线头和导管铸成整体。
(a) (b) (c)图2.23线圈内部端头连接方法对截面积不超过25mm2的矩型电磁线，亦用套管连接，工艺同上。
套管铜皮的厚度应选0.6－0.8mm为宜；套管的横截面，以电磁线横截面的1.2－1.5倍为宜。
2、线圈外部的连接这类连接有两种情况。
一种是线圈间的串、并联，Y、△连接等。
对小截面导线，这类线头的连接仍采用先绞接后钎焊的办法：对截面较大的导线，可用乙炔气焊。
另一种是制作线圈引出端头：用如图 2.24(a)、(b)所示的接线端子（接线耳）与线头之间用压接钳压接，如图2.24(d)所示。
若不用压接方法，也可直接钎焊。
(a) (b) (c) (d)图2.24接线耳与接线桩螺钉三、铝导线线头的连接铝的表面极易氧化，而且这类氧化铝膜电阻率又高，除小截面铝芯线外，其余铝导线的都不采用铜芯线的连接方法。
在电气线路施工中，铝线线头的连接常用螺钉压接法、压接管压接法和沟线夹螺钉压接法三种。
1、螺钉压接法将剖除绝缘层的铝芯线头用钢丝刷或电工刀去除氧化层，涂上中性凡士林后，将线头伸入接头的线孔内，再旋转压线螺钉压接。
线路上导线与开关、灯头、熔断器、仪表、瓷接头和端子板的连接，多用螺钉压接，如图2.25所示。
单股小截面铜导线在电器和端子板上的连接亦可采用此法。
(a) (b) (c)图2.25单股铝芯导线的螺钉压接法连接如果有两个（或两个以上）线头要接在一个接线板上时，应事先将这几根线头扭作一股，再进行压接，如果直接扭绞的强度不够，还可在扭绞的线头处用小股导线缠绕后再插入接线孔压接。
2、压接管压接法此方法又叫套管压接法，它适用于室内，外负荷较大的铝芯线头的连接。
接线前，先选好合适的压接管（如图 2.26(b)所示），清除线头表面和压接管内壁上的氧化层及污物，再将两根线头相对插入并穿出压接管，使两线端各自伸出压接管25－30mm（如图 2.26(c)所示），然后用压接钳进行压接（如图2.26(d)所示），压接完工的铝线接头如图2.26(e)所示，如果压接的是钢芯铝绞线，应在两根芯线之间垫上一层铝质垫片。
