排水沟、边沟、骨架护坡施工技术交底-secret1
边坡排水沟安全技术交底模板
一、交底目的为确保边坡排水沟施工安全，预防安全事故发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。
二、交底对象全体参与边坡排水沟施工的施工人员、管理人员及监理人员。
三、交底内容1. 工程概况（1）工程名称：XX项目边坡排水沟施工（2）工程地点：XX地区（3）施工内容：边坡排水沟开挖、排水沟衬砌、排水沟出口等。
2. 施工安全注意事项（1）施工人员应熟悉施工图纸、施工方案及安全技术措施，了解边坡排水沟施工的流程及注意事项。
（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（3）施工人员必须遵守现场安全规定，不得擅自离岗、串岗。
（4）施工人员应定期参加安全教育培训，提高安全意识和操作技能。
3. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工人员应严格按照施工方案进行施工，不得擅自更改施工方法。
（3）边坡排水沟开挖时，应确保边坡稳定性，防止边坡坍塌。
（4）排水沟衬砌材料应选用质量合格的产品，确保衬砌质量。
（5）排水沟出口应设置防护设施，防止施工人员及行人坠落。
4. 施工过程中可能出现的安全隐患及预防措施（1）边坡坍塌：施工人员应密切关注边坡稳定性，发现边坡有坍塌迹象时，应立即停止施工，并采取应急措施。
（2）物体打击：施工人员应遵守操作规程，不得擅自操作机械设备，防止物体打击事故发生。
（3）高处坠落：施工人员在高处作业时，必须系好安全带，并做好防滑措施。
（4）触电事故：施工现场应确保用电安全，施工人员不得私拉乱接电线，防止触电事故发生。
5. 施工过程中发生事故的应急处理措施（1）发现事故隐患，立即停止施工，并向项目负责人报告。
（2）事故发生后，立即组织救援，确保伤员安全。
（3）事故发生后，立即向相关部门报告，并配合调查处理。
四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工人员应按照安全技术措施进行施工，确保施工安全。
排水沟施工安全技术交底
排水沟施工安全技术交底
在进行排水沟施工安全技术交底时，需要注意以下要点，以确保施工过程中的安全性：
1. 工作内容交底：详细说明施工人员需要进行的具体工作内容和任务，包括挖掘排水沟、安装排水管道等。
2. 安全操作规范交底：强调施工人员必须遵守安全操作规范，如佩戴必要的安全防护设备（如安全帽、安全鞋、护目镜等），正确使用工具和设备，确保人员的安全。
3. 危险因素和预防措施交底：明确排水沟施工可能存在的危险因素，如坍塌、火灾等，并告知施工人员采取相应的预防措施，如设置防护网、灭火器等，确保施工过程中的安全。
4. 紧急救援措施交底：告知施工人员紧急救援的流程和方法，包括发生事故时如何报警、急救措施等，确保及时有效地进行救援。
5. 安全警示标识交底：告知施工人员在施工现场设置必要的安全警示标识，如“危险区域”、“禁止入内”等，以提醒人员注意
安全。
6. 施工现场安全检查交底：强调施工人员需要实施定期、不定期的安全检查，及时发现并消除安全隐患，确保施工过程中的安全。
7. 注意事项交底：提醒施工人员注意排水沟施工过程中的一些特殊情况，如气候变化、地质条件等，以及应对这些情况的相应措施。
通过以上技术交底，施工人员能够全面了解排水沟施工安全技术要点，提高施工过程中的安全性，有效预防事故的发生。
排水沟开挖施工技术交底
1、大风时应对土方进行覆盖，防止灰尘飞扬。
2、合理安排施工工序，将施工噪音较大的工序安排到白天工作时间进行。
3、拉土车上要进行覆盖，防止扬尘污染。现场主出入处设有洗车台位，运输车辆必须冲洗干净后方能离场上路行驶。
交底人：
日期：年月日
被交底人：
日期：年月日
（2）土方开挖前检查定位放线、排水和降低地下水位系统，合理安排土方运输车的行走路线及弃土场。
四、成品保护
1、土方开挖完，严禁机械、人员在排水沟两边走动。
2、严禁重物冲撞排水沟两边的土方。
五、应注意的其它问题
1、施工顺序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。
2、开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。
二、操作工艺
1、施工流程：确定开挖的顺序→沿灰线切出槽边轮廓线→人工分层开挖→修整槽边清底。
2、根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均下挖。
3、自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。
排水沟开挖
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、施工机具：尖平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、小线等。
2、作业条件
（1）土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。
（2）夜间施工时，应合理安排工序，防止错挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。

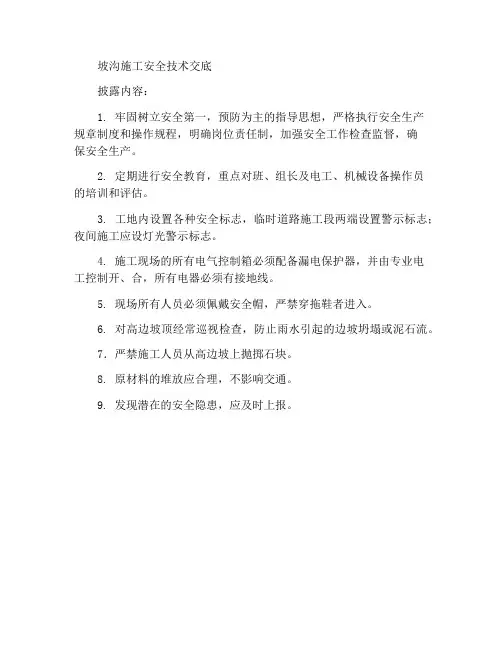

边坡水沟施工安全技术交底
坡沟施工安全技术交底
披露内容：
1. 牢固树立安全第一，预防为主的指导思想，严格执行安全生产
规章制度和操作规程，明确岗位责任制，加强安全工作检查监督，确
保安全生产。
2. 定期进行安全教育，重点对班、组长及电工、机械设备操作员
的培训和评估。
3. 工地内设置各种安全标志，临时道路施工段两端设置警示标志；夜间施工应设灯光警示标志。
4. 施工现场的所有电气控制箱必须配备漏电保护器，并由专业电
工控制开、合，所有电器必须有接地线。
5. 现场所有人员必须佩戴安全帽，严禁穿拖鞋者进入。
6. 对高边坡顶经常巡视检查，防止雨水引起的边坡坍塌或泥石流。
7．严禁施工人员从高边坡上抛掷石块。
8. 原材料的堆放应合理，不影响交通。
9. 发现潜在的安全隐患，应及时上报。
排水沟、边沟工程技术交底-9页文档资料
（二级）交底单位名称：中国建筑第六工程局有限公司编号：LJ- 工程名称路基防护工程设计文件图号S3-31施工部位排水沟、边沟、截水沟砌体工程交底日期技术交底目录：1、技术交底范围；2、设计情况；3、开始施工的条件及施工准备工作；4、施工工艺；5、质量标准；6、安全、环保、文明施工等技术措施；7、成品保护措施；8、其他应注意的问题。
附件及附图：1、技术交底书；2、交底签到表；3、路基排水设计图。
编号：LJ-单位：中国建筑第六工程局有限公司主送单位一、二工区编号工程名称排水沟、边沟、截水沟砌体工程日期交底正文：1、技术交底范围三淅高速LXTJ-7标路基排水沟、边沟、截水沟砌体工程施工。
2、设计情况三门峡至淅川高速公路LXTJ-7标段，长度＜300m的填方路段采用A1式排水沟60cm×60cm，挖方路段采用A1式边沟60cm×75cm；长度≥300m的填方路段采用A2式排水沟60cm×80cm，挖方路段采用A2式边沟60cm×95cm；长超挖高路段内侧采用B型边沟60cm×138cm；分离式路基中间汇水面积较小路段采用B1式排水沟60cm×60cm；分离式路基中间汇水面积较大路段采用B2式排水沟60cm×80cm；坡顶汇水面积较大路段设置截水沟。
3、开始施工的条件及施工准备工作3.1、基槽开挖前，先进行施工放样，并报检合格。
3.2、开挖前后，砌筑前必须报请监理工程师检验，合格后方可施工。
3.3、如遇难以人工开挖地段，采用挖掘机挖掘，确保边沟、排水沟开挖质量。
3.4、施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比试验，浆砌片石的片石强度应大于30MPa。
3.5、保证施工便道通畅，满足施工运输要求。
4、施工工艺4.1、工艺流程第 3 页浆砌边沟、排水沟、截水沟施工工艺流程图4.2、施工方法4.2.1、测量放样浆砌边沟、排水沟、截水沟工程采用分段施工，分段放样。
排水沟、边沟、骨架护坡施工技术交底_secret
工程名称分部工程路基排水、防护工程分项工程名称排水沟、边沟、骨架护坡施工一、排水沟、边沟施工技术交底填方路段一般设置25cm厚M7.5浆砌片石排水沟，排水沟尺寸80×80cm，对边坡高度小于3m且水流冲刷较小路段采用土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采用暗沟铺草皮形式排水沟。
根据不同地段分别采用不同形式矩形边沟，一般路段边沟为30cm厚M7.5浆砌片石边沟，并加设盖板，对边坡高度≤3m且集水量较小的挖方地段及对景观要求较高路段采用暗厚铺草皮形式边沟。
截水沟设置在边坡顶外大于5m处，采用30cm厚M7.5浆砌片石50×50矩形截水沟，截水沟两端出口采用跌水将水引入天然沟渠或低洼地。
截水沟长度超过500M时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。
截水沟的出水口必须与其他排水设施平顺衔接。
为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取加固措施防止渗漏和冲刷沟底及沟壁。
具体大样图及适合路段见附图。
1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2、施工方法（1）、护坡道碾压在放好坡脚以后按护坡道高程将护坡道及边沟位置推平，振动压路机碾压2遍，以防止护坡道沉降。
（2）、沟槽开挖护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机工程名称分部工程路基排水、防护工程分项工程名称排水沟、边沟、骨架护坡施工械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
骨架护坡施工技术交底
骨架护坡施工技术交底在山区或沿河河道等坡地上，施工防护措施至关重要。
骨架护坡是一种常用的坡地防护工程，通过利用骨架结构和填充材料来加固和保护坡面。
本文将重点介绍骨架护坡施工技术，包括施工前的准备工作、骨架材料的选择、施工步骤和注意事项等内容。
一、施工前的准备工作在进行骨架护坡施工之前，需要进行一系列准备工作，以确保施工的顺利进行和工程质量的保证。
1. 市场调研和设计方案的确定：首先需要进行市场调研，了解当地的土地特点、护坡需求等。
然后根据具体情况确定设计方案，包括骨架护坡的高度、长度、材料选择等。
2. 施工图纸和施工方案的编制：根据设计方案绘制出具体的施工图纸，明确施工方案和步骤。
同时，还需要编制施工方案，明确工期、人员安排、材料采购等。
3. 材料的准备和采购：根据施工图纸和施工方案确定所需的骨架材料，包括钢筋、钢丝网、地膜等。
进行材料的准备和采购时，要注意选择正规的供应商，保证材料的质量和数量。
4. 施工场地的准备：清理施工场地，确保施工区域的平整和无障碍。
如果需要进行地基处理或者挖掘，则要根据实际需要进行相应的施工准备。
二、骨架材料的选择骨架护坡所用的材料主要包括钢筋、钢丝网和地膜等。
在选择材料时，需要考虑材料的性能、耐久性和可靠性等因素。
1. 钢筋：钢筋是骨架护坡中最常用的材料之一，其质量和强度直接关系到工程的稳定性和使用寿命。
在选择钢筋时，应注意其质量标准和强度等级，以及是否符合相关技术要求。
2. 钢丝网：钢丝网是用于加固填充材料的关键材料之一，其具有良好的抗拉强度和抗腐蚀性能。
在选择钢丝网时，应注意其规格、网孔大小和镀锌方式等。
3. 地膜：地膜是用于防止土壤流失和提高填充材料的稳定性的材料。
在选择地膜时，要考虑其防水性能、耐久性和耐候性等因素。
三、施工步骤1. 土方开挖：根据施工图纸和设计要求，进行土方开挖和土壤整平工作。
确保坡地的平整和施工的顺利进行。
2. 基底处理：对土壤基底进行处理，采取夯实、加固等方式，提高基底的稳定性和承载能力。
护坡边沟施工安全技术交底
工程名称
作业
护坡边沟施工
交底人
交底时间
地点
被交底人
见签到表
一、护坡施工安全技术交底
二、边沟施工安全技术交底
一、护坡施工安全技术交底
1、基础开挖范围要满足施工需要，不能太狭窄。开挖沟槽超过2米时，应根据土质情况进行放坡或支撑防护。
2、施工现场要按规定设置警示标牌，并进行封闭。施工时，作业人员必须穿反光背心，戴安全帽。
3）测量放线应注意便道行使车辆，注意交通安全。
二）、土方基坑开挖工程
1）基坑开挖时，应预留一个方便基地作业人员上下的安全通道。
2）基底弃土、弃废桩头禁止随意放置，必须离边坡1.5米以上距离。
3）严格按照施工设计的比例进行放坡。
4）作业人员必须维护好现场的安全设施。
三）、基底处理，碎石垫层施工
1）新进的碎石料严禁放在坡顶边缘，防止造成坍塌事故。
3、沙、石料、机具等不得堆放在路上影响交通。
4、施工时，不得随意向下翻动、抛掷石料、工具等，避免垂直交叉作业。
5、车辆卸料时，现场在有人指挥。
6、施工完成后，路上抛撒的沙子、石料必须清理干净。
二、边沟施工安全技术交底
一）、施腐殖土。
2）所有施工人员必须经安全培训，经考试合格后持证上岗。施工人员进入施工现场必须正确佩带劳动保护用品，施工机械应每天进行设备检修，严禁机械带病作业。特种作业人员（电工、电焊工、装载机司机、起重机械作业工）必须持证上岗。
5）大型、重型机械进场前，应查清所通过道路、桥梁的净宽和承载力是否足够，否则应先予拓宽和加固。
2）基底处理应考虑排水系统，防止雨季造成的积水。
3）在靠近建筑物、设备基础、电杆及各种脚手架附近挖土时，必须采取安全防护措施；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水沟、边沟、骨架护坡施工技术交底
一、前置条件
在进行排水沟、边沟、骨架护坡的施工前，首先要做好以下前置工作：
1.确认施工地点是否有施工许可证；
2.测量施工场地地形地貌，确定设计方案；
3.采集相关建筑材料及施工工具和设备。
二、排水沟施工技术
1. 施工流程
1.打正线——首先在施工地点确定好排水沟的长度和位置，然后使用
砖线、铅线、测量仪器等工具在地面上标出排水沟的正线，确定排水沟的准确位置。
2.挖沟槽——按照设计要求和排水沟的线路，使用挖掘机或人力挖掘
工具在地面上挖出排水沟沟槽，确保排水沟的深度和宽度符合设计要求。
3.安装排水管道——在排水沟沟槽的底部铺设PVC排水管道并连接排
水管道，确保排水管道连接稳固可靠。
4.固定排水管道——使用建筑胶水或者其他固定工具，将排水管道固
定在沟槽底部的预留位置，避免排水管道受到太大的力量而移动。
5.填充夯实——将沟槽内未被用作排水管道的区域填充与土、石头、
碎石，然后用夯实机夯实排水沟的填充物，直到排水沟填充紧实。
6.修整表面——按照设计要求使用水泥砂浆、玻璃水或其他表面修整
材料修整排水沟的表面，确保排水沟的表面平整、牢固、美观。
2. 施工注意事项
1.良好的沟槽设计和施工质量，应该能够确保排水沟正常排水，同时也能保护排水沟内的管道不受到外力的损伤。
2.施工前需要考虑排水沟的地形地貌和使用条件，确保排水沟的通畅性、排水性和韧度。
3.在进行施工时，要注意安全，尤其是在挖掘沟槽时可能会遇到电缆、水管等设施，需要进行认真的掌握和施工，确保施工过程中不会对场地、环境、设备、施工人员等造成损失。
三、边沟施工技术
1. 施工流程
1.打线——在施工场地标出边坡边缘，以此为基准线，根据设计要求
打线。
2.开挖边沟——使用挖掘机或人力开挖边沟底，及时清除土石杂物；
3.混泥土浇筑——在开挖地上均匀铺设混泥土，然后进行充实、下面
平整，立面垂直，确保混泥土不会落差缩短导致边坡依然受损；
4.刮截混泥土——在混泥土浇筑完了之后，在施工场地上进行刮平刮
截处理，确保表面平整。
5.浇注保护层——在混泥土浇注完成后，进行保护；
2. 施工注意事项
1.边沟需要按照设计要求进行平整处理，确保坡角度和边沟深度适宜，同时确保效果明显；
2.施工使用混泥土需要用水管及时浇水，保证混泥土质量；
3.施工时需要使用专用设备，尽可能避免搬运发生伤害事故。
四、骨架护坡施工技术
1. 施工流程
1.消息——在施工场地进行消息汇总，包括骨架护坡设计图纸、材料、工具设备、施工计划等；
2.确定场地配置——确定场地施工面积、深度，按照设计要求进行施
工场地配置，确保家具、电气和水系设施当地行业人士知晓；
3.搭建脚手架——在场地上使用木材、钢筋等材料进行搭建脚手架，
确保骨架护坡外形符合设计要求；
4.试摇钩——在骨架护坡形成后，在骨架的头部配置专用的试摇钩，
确保钢筋的合理性和质量；
5.钢筋焊接——在钢筋的交点处进行焊接，确保焊接点牢固可靠；
6.混凝土浇注——将混凝土从骨架顶部倾倒进入骨架内部，在骨架内
部均匀铺设混凝土，以此加强骨架整体机能；
7.拆卸脚手架——在混凝土干燥后使用专业工具拆卸脚手架。
2. 施工注意事项
1.施工场地和配置需要按照设计要求进行确认并进行施工；
2.骨架护坡施工需要钢筋和混凝土等材料和设备，需要在施工前进行预备材料和设备的准备；
3.施工前需要对钢筋进行检查，确保钢筋的品质和质量，同时钢筋的位置也需要精确；
4.施工安全保障：施工时需要使用专业工具和设备，同时需要进行现场安装、安全、标识，以及出入口管理，确保施工场地安全。
