砌体房屋伸缩缝的最大间距规定
伸缩缝设置要求
伸缩缝设置要求————————————————————————————————作者：————————————————————————————————日期：防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。
当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。
重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。
在挡土结构的拐角处，应采取加强的构造措施。
高层建筑混凝土结构设置防震缝时应符合下列规定：1 防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2 框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。
防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。
当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。
防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。
结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。
抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。
高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1 当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。
当不满足要求时必须采取有效措施。
沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2 当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。
后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3 当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。
变形缝设置规范
变形缝设置规范篇一：变形缝设置要求变形缝设置要求变形缝基本概念及相关规定：1. 伸缩缝：连续地设置在建、构筑物应力比较集中的部位，将建、构筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向或水平缝。
建筑物伸缩缝在地面以下的结构可不断开。
伸缩缝的宽度应满足结构可能的最大伸缩变形的要求，以及其他的要求。
伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）第9.1.1条、《砌体结构设计规范》（GB 50003-2001）第 6.3.1条、《钢结构设计规范》（GB 50017-2003）第8.1.5条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）第4.3.1条等。
2. 防震缝：设置在建筑中层数、质量、刚度差异过大等、而可能在地震时引起应力或变形集中造成破坏的部位的竖向缝。
防震缝应在地面以上设置。
防震缝的宽度应根据设防烈度和房屋高度确定，对多层房屋可采用50～100mm，对高层房屋可采用100～150mm。
钢结构防震缝的宽度不应小于相应混凝土房屋缝宽的1.5倍。
3. 沉降缝：设置在同一建筑中因基础沉降产生显著差异沉降和可能引起结构难以承受的内力和变形的部位的竖直缝。
沉降缝不但应贯通上部结构，而且也应贯通基础本身。
沉降缝的宽度不宜小于120mm，并应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。
4. 抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
但沉降缝两侧墙体基础一定要分开。
5. 另外，还有墙体控制缝及屋盖分割缝，均需用弹性密封材料填嵌或防护。
6. 施工中留设后浇带或采取专门的预加应力措施可适当增加规范规定的伸缩缝最大间距。
7. 某些标准图集和《2003结构技术措施》第5.3.13条规定：现浇悬臂挑檐板或天沟板的伸缩缝间距不应大于15m （与规范规定的12m不一致）。
伸缩缝宽不小于20mm，缝隙内宜用油膏或其他防渗漏措施处理。
8. 水池、地沟、涵洞、地下室等地下结构的变形缝尚应设置止水带及用其他防渗漏措施处理。
砌体结构设计的一些基本原则
砌体结构设计要点1、钢筋砼结构房屋长度超过50米，建筑无特殊要求的应设置伸缩缝。
缝宽一般取50～100，宜取100。
2、同一结构单元内横墙错位（不计入轴线差距小于0.5m者）数量不宜超过横墙总数的1/3，且连续错位不宜多于两道；错位的墙体交接处均应增构造柱。
3、基础埋深应根据建筑±0.000的绝对标高确定基础埋深的相对标高，且基础圈梁顶标高宜设置在建筑室外地面以下。
4、较大洞口（大于2米）两侧应设置构造柱加强。
5、房屋的总高度应满足抗震规范7.1.2的要求，其中总高度是指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允许从室外地面算起。
嵌固条件较好一般指下面两种情况：1）半地下室顶板高出室外地面小于1.5米，地面以下开窗洞处均设有窗井墙，且窗井墙又为半地下室内横墙的延伸。
2）半地下室的室内地面至室外地面的高度大于地下室净高的二分之一，无窗井，且地下室的纵横墙较密，具有较好的嵌固作用。
3）地下室顶板厚度不少于120mm。
6、顶层为坡屋顶时，层高的计算高度不应超过3.6米，当坡屋顶檐口标高处不设水平楼板时，房屋的总高度可以算至檐口。
当檐口标高附近设水平楼板时，此时阁楼应作为一层考虑，高度可取至山尖墙的一半处。
阁楼高度不高，不住人，不设置固定楼梯，只是作为屋架内的一个空间，在房屋高度和层数控制时，可以不作为一层考虑。
7、构造柱设置部位应严格按照抗震规范7.3.1条规定设置。
8、楼梯间不宜设置在房屋的尽端和转角处。
9、外纵墙开洞率不应大于55%。
10、除单面走廊房屋外，应至少有一道内纵墙。
11、纵横墙的布置宜均匀对成，沿平面内宜对齐，墙沿轴线错开距离不宜大于720mm。
12、构造柱纵筋直径一般取 12，箍筋取 6@250。
当有以下情况时宜采用纵筋14，箍筋 6@200：7度时层数超过六层，砌体材料为烧结普通砖、P型烧结多孔砖；7度时层数超过五层，砌体材料为蒸压灰砂砖、蒸压粉煤灰砖。
伸缩缝设置要求
防震缝应根据抗震设防烈度、结构材料种类、结构类型、结构单元的高度和高差情况，留有足够的宽度，其两侧的上部结构应完全分开。
当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。
重力式挡土墙应每间隔10~20m设置一道伸缩缝，当地基有变化时宜加设沉降缝。
在挡土结构的拐角处，应采取加强的构造措施。
高层建筑混凝土结构设置防震缝时应符合下列规定：1 防震缝最小宽度应符合下列要求：框架结构房屋，高度不超过15m的部分，可取70mm，超过15m的部分，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm；2 框架剪力墙结构房屋可按第一项规定数值的70%采用，剪力墙结构房屋可按第一项规定数值的50%采用，但二者均不宜小于70mm。
防震缝两侧结构体系不同时，防震缝宽度应按不利的结构类型确定；防震缝两侧的房屋高度不同时，防震缝宽度应按较低的房屋高度确定。
当相邻结构的基础存在较大沉降差时，宜增大防震缝的宽度。
防震缝宜沿房屋全高设置，地下室基础可不设防震缝，但在与上部防震缝对应处应加强构造和连接。
结构单元之间或主楼与裙房之间如无可靠措施，不应采用牛腿托梁的做法设置防震缝。
抗震设计时，伸缩缝、沉降缝的宽度均应符合防震缝最小宽度的要求。
高层建筑筏形基础与裙房基础之间的构造应符合下列要求：1 当高层建筑与相连的裙房之间设置沉降缝时，高层建筑的基础埋深应大于裙房基础的埋深至少2m。
当不满足要求时必须采取有效措施。
沉降缝地面以下处应用粗砂填实，以确保主楼基础四周的可靠侧向约束；2 当高层建筑与相连的裙房之间不设置沉降缝时，宜在裙房一侧设置后浇带，后浇带的位置宜设在距主楼边柱的第二跨内。
后浇带混凝土宜根据实测沉降值并计算后期沉降差能满足设计要求后方可进行浇注；3 当高层建筑与相连的裙房之间不允许设置沉降缝和后浇带时，应进行地基变形验算，验算时需考虑地基与结构变形的相互影响并采取相应的有效措施。
高层建筑结构伸缩缝的最大间距：之间的数值2 当屋面无保温或隔热措施、混凝土的收缩较大或室内结构因施工外露时间较长时，伸缩缝间距应适当减小3 位于气候干燥地区、夏季炎热且暴雨频繁地区的结构，伸缩缝的间距宜适当减小当采用下列构造措施和施工措施减少温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距：1 顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率；2 顶层加强保温隔热措施，外墙设置外保温层；3 每30~40m间距留出施工后浇带，带宽800~1000mm，钢筋采用搭接接头，后浇带混凝土宜在两个月后浇灌；4 顶部楼层改用刚度较小的结构形式或顶部设局部温度缝将结构划分为长度较短的区段；5 采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；6 提高每层楼板的构造配筋率或采用部分预应力结构。

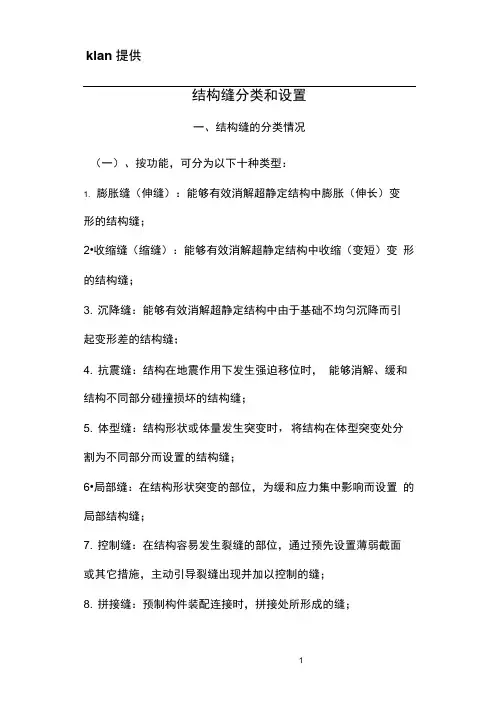

结构缝分类和设置
结构缝分类和设置一、结构缝的分类情况（一）、按功能，可分为以下十种类型：1. 膨胀缝（伸缝）：能够有效消解超静定结构中膨胀（伸长）变形的结构缝；2•收缩缝（缩缝）：能够有效消解超静定结构中收缩（变短）变形的结构缝；3. 沉降缝：能够有效消解超静定结构中由于基础不均匀沉降而引起变形差的结构缝；4. 抗震缝：结构在地震作用下发生强迫移位时，能够消解、缓和结构不同部分碰撞损坏的结构缝；5. 体型缝：结构形状或体量发生突变时，将结构在体型突变处分割为不同部分而设置的结构缝；6•局部缝：在结构形状突变的部位，为缓和应力集中影响而设置的局部结构缝；7. 控制缝：在结构容易发生裂缝的部位，通过预先设置薄弱截面或其它措施，主动引导裂缝出现并加以控制的缝；8. 拼接缝：预制构件装配连接时，拼接处所形成的缝；9. 施工缝：混凝土浇筑体量较大时，按预定位置划分不同的施工浇筑区域，接槎出所形成的缝；10. 界面缝：不同结构形式，不同建筑构件，不同建筑材料之间在界面上所形成的缝。
（二）、按做法，可分为以下七种类型：1. 全部断开的缝：将结构分割成完全独立的若干部分；2. 上部断开的缝：基础部分相连而上部结构断开所形成的缝；3•局部断开的缝：结构局部在一定范围内，分割所形成的缝；4. 钢筋断开、混凝土接槎形成的缝：不考虑传递内力的预制构件之间的拼接缝；5. 钢筋后连接、混凝土接槎形成的缝：施工阶段不考虑传力，后用搭接，机械连接或焊接实现钢筋连接形成整体而可以传递内力的缝；6. 钢筋连通、混凝土接槎形成的缝：从受力上按整体考虑，但在施工时混凝土在此接槎而形成的施工缝；7. 钢筋和混凝土连续、后期引导出现的缝：通过在预定部位削弱截面或采取其他措施引导产生并加以控制的缝。
二、结构缝的设置（一）、砌体房屋伸缩缝的最大间距（m）注：i.当有实践经验和可靠根据时，可不遵守本表的规定。
2. 层高大于5m的砌体结构单层房屋，其伸缩缝间距可按表中数值乘以 1.3后采用，但墙体采用硅酸盐块体和混凝土砌块砌筑时，不得大于75m。
砌体结构房屋裂缝的处理措施
砌体结构房屋裂缝的处理措施赵洋 ( 建筑工程技术专业 201030610157 湖北黄石 435003 )摘要：多年来，砌体结构裂缝这一质量通病经常出现在建筑物上，影响建筑物的外观，同时也影响建筑物的使用寿命及使用功能。
文章拟就裂缝出现的成因及防治方法作以阐述。
关键词：砌体结构，裂缝，裂缝原因，处理措施1前言1.1砌体结构概砌体结构是指由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
特点是整体性较差，抗拉和抗剪强度较低，比较容易产生裂缝。
但砌体结构裂缝有一定原因和客观规律。
通过对砌体结构裂缝和变形的分析，可以提出有针对性的预防和处理措施。
目前，裂缝是砌体结构质量中最主要也是最难处理的问题之一，当温度变化幅度较大时，温差将产生应力和变形，当应力和变一。
据有关资料统计，几乎80％以上的裂缝是由于温度应力造形超过砌体的正常使用极限时，砌体便会产生裂缝。
温度裂缝一成的。
由于砌体结构采用材料的抗拉强度和抵抗变形的能力较般情况下不会直接引起建筑物的破坏，但会影响建筑物的正常使用，例如：墙体风化腐蚀、渗漏、抹灰层脱落和耐久性能的降低等，从而导致建筑物承载能力的降低、整体刚度的减小、抗震性能的降低等。
因此，研究砌体结构温度应力下裂缝产生的原因及对温度应力实施预防是非常必要的。
1.2砌体结构的发展现状几十年来砌体结构在新中国的发展建设中起到了不可替代的作用。
多层砌体房屋由于组成的基本材料和连接方式决定了其脆性性质,变形能力小,经常出现裂缝,裂缝出现的时间因不同的建筑物而异,有的出现早,有的出现晚,但多发生在新建房屋的1年至3年内,缝宽不等,严重者形成贯穿性裂缝。
砌体结构裂缝问题已经是一个普遍性的问题,砌体裂缝不仅种类繁多。
形态各异而且较普遍,轻微者影响建筑物美观,造成渗漏水,严重者降低建筑结构的承载力、刚度、稳定和整体性、耐久性,甚至还会导致整体倒塌的重大质量事故。
因此,需要正确分析砌体结构裂缝产生的原因,采取有效措施减少砌体结构裂缝的产生。
变形缝—变形缝的基础知识(建筑构造)
防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
变形缝长度规范
竭诚为您提供优质文档/双击可除变形缝长度规范篇一：变形缝种类及要求概念：由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝。
包括伸缩缝，沉降缝和防震缝。
1伸缩缝定义：为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙。
这种因温度变化而设置的缝叫做伸缩逢。
作法：从基础顶面开始，将墙体、楼板、屋顶全部断开使其分成若干段。
伸缩缝间距为60m左右；宽度20mm～30mm。
2沉降缝定义：为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
作法：从基础底部断开，并贯穿建筑物全高。
使两侧各为独立的单元，可以垂直自由的沉降。
设置原则：（1）建筑物平面的转折部位（2）建筑的高度和荷载差异较大处（3）(变形缝长度规范)过长建筑物的适当部位（4）地基土的压缩性有着显著差异（5）建筑物基础类型不同以及分期建造房屋的交界处宽度：2、3层50～80mm；4、5层80～120mm；5层以上≥120mm3、防震缝定义：在地震烈度≥8度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。
作法：从基础顶面断开，并贯穿建筑物全高。
最小缝隙尺寸为50～100mm。
多层钢筋砼15m以下70mm；15m以上按烈度增大缝宽。
缝的两侧应有墙，将建筑物分为若干体型简单、结构刚度均匀的独立单元。
设置原则：（1）房屋立面高差在6m以上（2）房屋有错层，并且楼板高差较大（3）各组成部分的刚度截然不同规定：在地震设防区，当建筑物需设置伸缩缝或沉降缝时，应统一按防震缝对待八．结构变形缝1．伸缩缝：为防止因温度、混凝土收缩等原因引起的过大结构附加应力而设置。
（1）钢筋混凝土结构伸缩缝最大间距(m)结构类别室内或土中露天排架结构装配式10070框架结构装配式7550现浇式5535剪力墙结构装配式6540现浇式4530挡土墙、地下室墙壁等类结构装配式4030现浇式3020注：1装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；2框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；3当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；4现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.（2）砌体房屋伸缩缝的最大间距(m)屋盖或楼盖类别间距整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50无保温层或隔热层的屋盖40装配式无檩体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60无保温层或隔热层的屋盖50装配式有檩体系钢筋混凝土结构有保温层或隔热层的屋盖75无保温层或隔热层的屋盖60瓦材屋盖、木屋盖或楼盖、轻钢屋盖100注：1对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值；对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。
