xl6009可调升降压电路详解

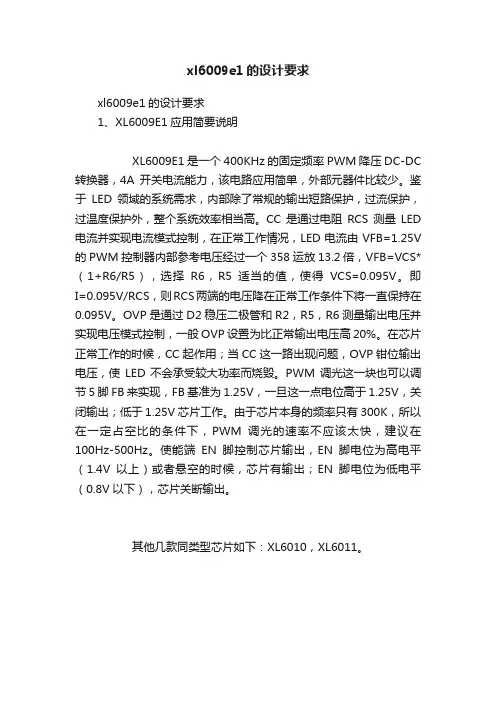

xl6009e1的设计要求
xl6009e1的设计要求
1、XL6009E1应用简要说明
XL6009E1是一个400KHz的固定频率PWM降压DC-DC转换器，4A开关电流能力，该电路应用简单，外部元器件比较少。
鉴于LED领域的系统需求，内部除了常规的输出短路保护，过流保护，过温度保护外，整个系统效率相当高。
CC是通过电阻RCS测量LED电流并实现电流模式控制，在正常工作情况，LED电流由VFB=1.25V的PWM控制器内部参考电压经过一个358运放13.2倍，VFB=VCS*（1+R6/R5），选择R6，R5适当的值，使得VCS=0.095V。
即I=0.095V/RCS，则RCS两端的电压降在正常工作条件下将一直保持在0.095V。
OVP是通过D2稳压二极管和R2，R5，R6测量输出电压并实现电压模式控制，一般OVP设置为比正常输出电压高20%。
在芯片正常工作的时候，CC起作用；当CC这一路出现问题，OVP钳位输出电压，使LED不会承受较大功率而烧毁。
PWM调光这一块也可以调节5脚FB 来实现，FB基准为1.25V，一旦这一点电位高于1.25V，关闭输出；低于1.25V芯片工作。
由于芯片本身的频率只有300K，所以在一定占空比的条件下，PWM调光的速率不应该太快，建议在100Hz-500Hz。
使能端EN脚控制芯片输出，EN脚电位为高电平（1.4V以上）或者悬空的时候，芯片有输出；EN脚电位为低电平（0.8V以下），芯片关断输出。
其他几款同类型芯片如下：XL6010，XL6011。
xl6009中文资料_数据手册_参数
万联芯城专注电子元器件配单服务，只售 原装现货库存，万联芯城为长电，顺络，先科ST等国内知名 原厂的授权代理商，所售电子元器件均为原厂原装正品，只 需提交BOM物料清单，我们将为您报出一个满意的价格， 电子元器件现货销售，满足客户物料需求，万联芯城凭借 丰富的电子元器件供应链体系已在业内打下良好的品牌口碑， 点击进入万联芯城。
xl6009特点n宽5伏至32伏输入电压范围n正或负输出电压编程与单反馈pinn电流模式控制提供卓越的瞬态响应1.25伏参考可调版本n固定 400千赫开关频率n最大4安培开关电流n sw pin内置oveR电压保护优良的线路和负载调节，xl6009内置TTL关闭能力，内部优化功率 MOSFETNH效率高达94%n内置频率补偿，内置软启动功能，内置热关机功能，内置限流功能，可在263-5中使用。L包应用程序N EPC/ 笔记本汽车适配器汽车和工业用升压/降压升压/逆变变换器N便携式电子设备总说明XL6009调节器是一种宽输入范围、电流模式、DC/ DC变换器，可以产生正或负的输出电流。t输出电压。xl6009可以配置为Boost、Flyback、Sepic或InvertingConverter。XL6009内置N通道 功率场效应管和固定频率振荡器，电流模式结构，在广泛的电源和输出电压范围内导致不稳定运行。XL6009调节器是便携式电子设备 应用的特殊设计。xl6009管脚编号管脚名称说明1和接地管脚。2启用管脚。xl6009将en-pin调低以关闭设备，将其调低以打开设备。浮动 是默认的高。3sw电源开关输出引脚（sw）。4vin电源电压输入引脚。XL6009操作人员从5伏到32伏直流电压。使用适当大的电容器将 VIN旁路至GND，以消除输入端的噪声。5FB反馈针（FB）。通过外部电阻分压网络，FB感应并调节输出电压。反馈阈值电压为1.25V 注1：大于最大
xl6009芯片中文资料及升压应用电路
xl6009芯片中文资料及升压应用电路描述一、XL6009简介1、特征：宽广的5V至32V输入电压范围正或负输出电压使用单个反馈引脚进行编程电流模式控制提供优秀瞬态响应1.25V参考可调版本固定400KHz开关频率最大4A开关电流SWPIN内置过压保护优秀的线路和负载调节ENPINTTL关闭功能内部优化功率MOSFET高效率高达94％内置频率补偿内置软启动功能内置热关断功能内置电流限制功能n采用TO263-5L封装2、一般描述：XL6009稳压器是一个宽输入范围，电流模式，即DC/DC转换器能够产生积极的或负输出电压。
它可以配置作为提升，反激，SEPIC 或反转转换器。
XL6009内置N通道功率MOSFET和固定频率振荡器，电流模式架构导致在广泛的供应范围内稳定运行和输出电压。
XL6009调节器是特殊设计的便携式电子设备应用3、应用：EPC/笔记本车载适配器汽车和工业增压/降压-升压/负输出转换器便携式电子设备二、XL6009封装及引脚图功能1、XL6009封装及引脚图图1、XL6009的封装图2.XL6009的引脚配置（顶视图）2、XL6009引脚功能GND：接地引脚。
EN：使能引脚。
将EN引脚驱动为低电平，关闭器件并将其驱动高打开它。
浮动是默认高。
SW：电源开关输出引脚（SW）。
VIN：电源电压输入引脚。
XL6009的工作电压为5V至32V直流电压。
用适当大的旁路将Vin旁路到GND电容来消除输入上的噪音。
FB：反馈引脚（FB）。
通过一个外部电阻分压器网络，FB检测输出电压并对其进行调节。
该反馈阈值电压为1.25V。
三、XL6009内部结构图3.XL6009功能框图1、绝对最大额定值：1）输入电压Vin-0.3至36V2）反馈引脚电压VFB-0.3至VinV3）EN引脚电压VEN-0.3到VinV4）输出开关引脚电压VOutput-0.3至60V.5）功耗PD内部限制6）热阻（TO263-5L）（结到环境，没有散热器，自由空气）RJA30ºC/W7）工作结温TJ-40至125ºC8）储存温度TSTG-65至150ºC9）引线温度（焊接，10秒）TLEAD260ºC10）ESD（HBM）》2000V2、电气特性（直流参数）四、XL6009应用电路电路1：图4XL6009典型应用电路（升压转换器）电路2：XL6009出了接电源和地之外，2是使能端，3端输出的是方波信号，作为开关，当3输出低电平时D1截止，电感L1作为储能元件储存电压，电容与R2和R1组成一个回路放电，使输出电压下降。
xl6009的应用电路原理图
xl6009的应用电路原理图一、引言xl6009是一种高效、可调的降压升压电源芯片，广泛应用于电子设备、通信设备等领域。
本文将介绍使用xl6009芯片的应用电路原理图，以帮助读者更好地理解和应用该芯片。
二、电路原理图以下是使用xl6009芯片的应用电路原理图：三、电路说明1.电源输入：电源输入接口可接受6V至32V的输入电压，适用于广泛的电源输入范围。
2.输入滤波电容：通过在输入端并联一个适用的电解电容，可有效地去除输入电源中的噪声。
3.芯片VIN引脚连接到电源输入，GND引脚接地，供电芯片正常运行。
4.FB调整引脚：通过改变该引脚上的电压，可调整输出电压。
5.输出滤波电容：在xl6009的输出端并联一个适用的电解电容，以平滑输出电压。
6.输出电压选择：通过改变电路中R1和R2的比例关系，可以选择所需的输出电压。
7.输出负载：输出端连接适当的负载，如电子设备、通信设备等。
四、特点与应用•特点：–输入电压范围广泛，适用于多种应用场景；–低静态功耗，高效率；–支持输出电压调整，灵活性强；–内置过温保护、欠压锁定等多种保护功能。
•应用：–电子设备：如手机、平板电脑等；–通信设备：如路由器、无线电等；–车载电子设备：如车载导航、车载充电器等。
五、总结通过本文我们了解了xl6009的应用电路原理图。
xl6009芯片的优点在于其广泛适用于各种输入电压范围，具有高效率和灵活性。
它可以用于多种电子设备和通信设备中，为我们提供便利和可靠性。
注意事项1.本文仅供参考，请在实际应用中谨慎操作；2.使用时请参考xl6009芯片的官方规格书和应用指南。
xl6009e1的设计要求
xl6009e1的设计要求
xl6009e1的设计要求
1、XL6009E1应用简要说明
XL6009E1是一个400KHz的固定频率PWM降压DC-DC 转换器，4A开关电流能力，该电路应用简单，外部元器件比较少。
鉴于LED领域的系统需求，内部除了常规的输出短路保护，过流保护，过温度保护外，整个系统效率相当高。
CC是通过电阻RCS测量LED 电流并实现电流模式控制，在正常工作情况，LED电流由VFB=1.25V 的PWM控制器内部参考电压经过一个358运放13.2倍，VFB=VCS*（1+R6/R5），选择R6，R5适当的值，使得VCS=0.095V。
即I=0.095V/RCS，则RCS两端的电压降在正常工作条件下将一直保持在0.095V。
OVP是通过D2稳压二极管和R2，R5，R6测量输出电压并实现电压模式控制，一般OVP设置为比正常输出电压高20%。
在芯片正常工作的时候，CC起作用；当CC这一路出现问题，OVP钳位输出电压，使LED不会承受较大功率而烧毁。
PWM调光这一块也可以调节5脚FB 来实现，FB基准为1.25V，一旦这一点电位高于1.25V，关闭输出；低于1.25V芯片工作。
由于芯片本身的频率只有300K，所以在一定占空比的条件下，PWM调光的速率不应该太快，建议在100Hz-500Hz。
使能端EN脚控制芯片输出，EN脚电位为高电平（1.4V以上）或者悬空的时候，芯片有输出；EN脚电位为低电平（0.8V以下），芯片关断输出。
其他几款同类型芯片如下：XL6010，XL6011。
XL6009升压模块 4A电流
XL6009升压模块4A电流
XTW6009 是一款4A开关电流的高性能升压（BOOST）模块。
该模块使用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。
XL6009升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。
●超宽输入电压3V~32V，最佳工作电压范围是5~32V；
●超宽输出电压5V~35V；
●内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
●超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。
（LM2577频率仅50KHz）
技术参数：XL6009 DC-DC 升压模块电源模块输出可调超LM2577 最大4A电流
IN+ 输入正极 IN-输入负极!
OUT+输出正极 OUT-输出负极
测试对比样例参考：
输入5V 输出12V 0.8A 9.6W
输入7.4V 输出12V 1.5A 18W
输入12V 输出15V 2A 30W
输入12V 输出16V 2A 32W
输入12V 输出18V 1.6A 28.8W
输入12V 输出19V 1.5A 28.5W
输入12V 输出24V 1 A 24W
输入3V 输出12V 0.4A 4.8W
输入19 输出24V 30w
Vin*Iin*效率= Vout*Iout
Vin: 输入电压
Iin: 输入电流
Vout:输出电压
Iout:输出电流
比如：输入5V，1A输出10V，0.45A 效率90%。
升降压电路原理分析
升降压电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为T off，则周期Ts=Ton+Toff，占空比Dy= T on/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
DC-DC可调升压模块 XL6009 4A电源模块稳压直流转换器
● 内置4A高效MOSFET开关管，使效率最高达94%；（LM2577电流仅3A）
● 超高开关频率400KHz，可以用小容量的滤波电容即能达到非常好的效果，纹波更小，体积更小。（LM2577频率仅50KHz）
技术参数：
型号规格
XL6009 升压模块
模块性质
非隔离升压（BOOST）
整流方式
非同步整流
输入范围
3V~32V
输出范围
5V~35V
输入电流
4A（最大），空载18mA（5V输入，8V输出，空载小于18mA。电压越高，空载电流越大。）
转换效率
<94%（压差越大，效率越低）
开关频率
400KHz
输出纹波
50mV（电压越高，电流越大，纹波越大）
输入7.4V 输出12V 1.5A 18W
输入12V 输出15V 2A 30W
输入12V 输出16V 2A 32W
输入12V 输出18V 1.6A 28.8W
输入12V 输出19V 1.5A 28.5W
效率90%
5 * 1 * 90% ＝ 10 * 0.45A
注意事项：
※本模块相对于LM2577的三极管推动方式转换效率更高
※本模块是可调的升压模块，可以通过调节模块上面的精密多圈可调电位器
来改变输出电压。最高输出电压为45V。顺时转降压，逆时转升压。
※模块上面标明的GND(输入负)，IN+(输入正)，GND(输出负)，OUT+(输出正)
XL6009 是一款4A开关电流的高性能升压（BOOST）模块。该模块使用第二代高频开关技术的XL6009E1为核心芯片，性能远超第一代技术的LM2577。XL6009升压模块成本更低，性能更卓越，LM2577模块即将被淘汰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xl6009可调升降压电路详解
1、引言
现实应用中有时需要能将较低的直流电压转换成输出较高电压且允许较大电流输出的升压直流电源。
电源电路正朝着功耗小，输出电压稳定，体积小、重量轻，转化效率高，节能等方面发展，本文基于xl6009设计开关升压稳压电源具有上述优点，有一定的实用价值。
2、电路设计思路
基于xl6009开关升压稳压电源的原理框图如图1所示，直流电源输出24V的电压分别送给基于xl6009设计的两个开关升压电源模块，两个开关升压电源分别将送来的24V的直流电压升至36V的输出电压共同对同一载供电。
为了提高电源的性能，特别是保证电源有较大的输出功率采用两个升压模块并联对负载供电。
两个电源模块对负载供电的电流比例设定为1：1，供电电流的比例可通过分别对升压模块的输出电压微调实现。
图1基于XL6009升压开关稳压电源原理框图。
