家用电器基础与维修技术
家电维修主要内容
家电维修主要内容
家电维修是指对家中常用的电器设备进行检修、修理和保养的一项工作。
在生活中，常见的家电设备有电视、洗衣机、冰箱、空调、热水器、微波炉、电脑等等。
而家电维修的主要内容包括以下几个方面：
1.故障分析
家电维修的第一步是确定设备的故障原因，这需要进行一定的分析和
判断，例如电视出现的无信号、雪花、色彩失真等问题可能是天线接头、天线信号源、遥控器等多种因素造成。
因此，在进行维修之前，
需要对故障现象进行详细的观察和分析。
2.拆卸维修
在确定了故障原因后，需要对设备进行拆卸并进行具体的维修。
例如，电视机维修可能需要更换电容、二三极管等元器件，也可能需要更换
主板或者液晶屏。
而家用电器的维修需要具备一定的电器知识和维修
技术。
3.保养维护
定期进行家电维护可以延长家电使用寿命，避免一些常见故障的出现。
例如，空调室外机需要每年清洗一次机组，冰箱需要定期除霜、擦拭
等等。
而对于家庭的电源配电线路，也需要进行定期的检查、维护和
更换。
4.设备调试
维修完成后，需要对设备进行调试和测试，确保设备处于正常工作状态。
例如，对于空调的维修，需要进行制冷量测试、控制电路测试、
传感器测试等，确保所有功能都正常。
总之，家电维修的内容十分广泛，需要有一定的专业知识和技能才能
够进行有效的维修。
只有认真维护保养家电，才能使其延长使用寿命，为我们的生活提供更多的便利。
家用电器基础与维修技术ppt
实际电源的伏安特性
U Us IRo
或
U I Is Ro
可见一个实际电源可
用两种电路模型表示：一
种为电压源Us和内阻Ro串 联，另一种为电流源Is和 内阻Ro并联。
跳转到第一页
实际使用电源时，应注意以下3点： （1）实际电工技术中，实际电压源，简称电压源，常是指相 对负载而言具有较小内阻的电压源；实际电流源，简称电流 源，常是指相对于负载而言具有较大内阻的电流源。 （2）实际电压源不允许短路由于一般电压源的R0很小，短路 电流将很大，会烧毁电源，这是不允许的。平时，实际电压 源不使用时应开路放置，因电流为零，不消耗电源的电能。 （3）实际电流源不允许开路处于空载状态。空载时，电源内 阻把电流源的能量消耗掉，而电源对外没送出电能。平时， 实际电流源不使用时，应短路放置，因实际电流源的内阻R'0 一般都很大，电流源被短路后，通过内阻的电流很小，损耗 很小；而外电路上短路后电压为零，不消耗电能。
2.2
(4)短路电流为：
ISC
US R0
240 0.2
1200A
跳转到第一页
1.4 基尔霍夫定律
支路、节点、回路
电路中两点之间通过同一电流的不分叉的一 段电路称为支路。
电路中3条或3条以上支路的联接点称为节点。
电路中任一闭合的路径称为回路。回路内部
不含支路的称网孔
图示电路有3条支
I1
a
c
R1
I2
1.3.2 电路的工作状态
1、负载状态
aI
c
I US R0 R
+ R0
+
U
R
U IR
US
－
－
U US IR0
《家用电器原理与维修》课程标准
《家用电器原理与维修》课程标准一、课程性质家用电器原理与维修课程是大专业、小工种课程模式的大专业课程之一，是中等职业教育电子类专业的专业基础课程。
本课程的主要任务是使学生在电工及电子技术的基础上，掌握常用家用电器的结构特点和工作原理及常见故障的分析和排除。
主要学习电热器具、电动器具两大类家用电器。
该课程，安排了大量的实训课题，侧重于维修技术与操作工艺。
使学生通过该门课的刻苦学习，掌握维修家电的基本理论和实际操作技能以及单片机控制技术在家用电器中的应用。
着重培养学生的科学思维方法、分析与解决问题的能力，使其成为具有创新精神和实践能力的高素质技术人才，通过该课程的学习，完成学业顺利拿到电子电器与维修专业毕业证并考取“家电维修中级”职业资格证，成为名副其实的双证优秀毕业生。
二、课程基本理念该课程基于我校电子电器应用与维修专业“对接行业、工学结合、校企共育”的人才培养模式，以培养学生家用电器基础应用能力为目的，以电工技术基础与电子技术基础操作技能为重点，实行“教、学、做”一体化的教学模式。
三、课程设计思路本课程以家用电器工作过程为主线，以真实企业实际家用电器维修业务为背景，以家用电器从业资格考试标准为参考，以融“做、教、学、评”理论学习与实践操作一体化为手段，以面向家用电器工作全过程和各岗位的家用电器职业能力需求为目标建构课程内容，重视学生在校学习与实际工作的一致性，采用“工学结合”的行动导向的教学模式，灵活运用任务驱动、仿真教学、案例教学、角色扮演等多种教学方法，课程内容充分体现了职业教育的职业性、实践性和开放性的要求。
第一，课程是从家用电器开始，按照家用电器操作流程，系统设计“家用电器维修基础知识、电热水器的拆装与检修、电热取暖器的结构与维修、电饭锅的结构与维修、微波炉的结构与维修、洗衣机的拆装与检修”四大学习情境。
第二，采用“项目引领、任务驱动“设计工作任务，根据完成每个工作任务对知识能力的需求，将专业能力、方法能力、社会能力等知识融于课程教学中，实现“做、教、学”和理实一体化。
常用家电维修基础知识
精品
• 2.2 应用 • 电阻法是检修故障之最基本之方法之一。
• "在线"电阻万用表测量
• 在线”电阻万用表测量：
• 由于被测元器件接在整个电路中，所以万用表 所测得之阻值受到其它并联支路之影响，在分 析测试结果时应给予考虑，以免误判。
精品
良好的道德品质
维修人员首先要有为顾客服务的思想品德，具备良好的服 务意识，对需要检修设备的顾客要热情接待，服务周到。要 珍惜顾客的信任和支持，耐心解释和回答顾客提出的疑问。 维修人员有义务向使用者提供设备在用途、性能、结构、规 格、使用及安装方法等方面的技术指导，有责任回答使用者 有关维护保养、使用方法等方面的咨询。在保证维修质量的 前提下，为顾客精打细算，实事求是地向顾客阐释故障原因 和处理方法，以真诚来回报顾客的信任。
• 所测之阻值会比元器件之实标标注阻值相等或 小，不可能存在大于实标标注阻值，若是，则 所测之元器件存在故障。
精品
• "脱焊"电阻万用表测量 • 由于被测元器件一端或将整个元器件从印
刷电路板上脱焊下来，再用万用表测电阻 的一种方法。 • 这种方法操作起来较烦，但万用表测量之 结果却准确、可靠。
精品
表，看有没有碰伤痕迹，机器上之按键、 插口、电器设备之连线有无损坏等。
精品
直观法
• （2）打开机壳后之检查：观察线路板及机内 各种装置，看保险丝是否熔断；元器件有没 有相碰、断线；电阻有没有烧焦、变色；电 解电容器有没有漏液、裂胀及变形；印刷电 路板上之铜箔和焊点是否良好，有没有已被 他人修整、焊接之痕迹等，在机内观察时， 可用手拨动一些元器件、零部件，以便直观 法充分检查。

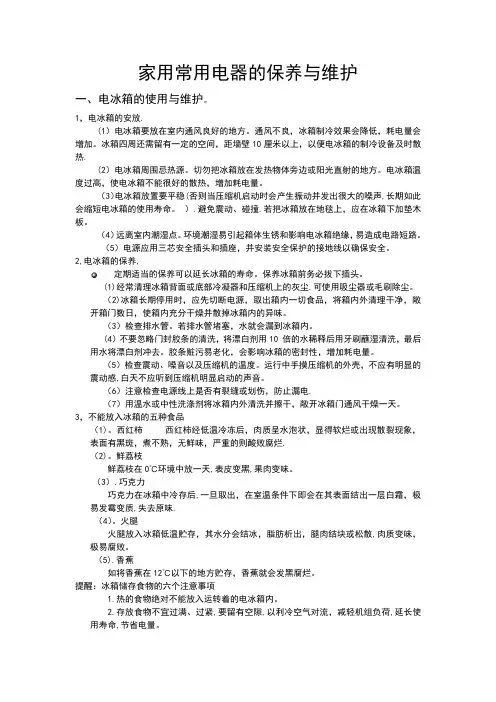

家用常用电器的保养与维护
家用常用电器的保养与维护一、电冰箱的使用与维护。
1，电冰箱的安放.(1）电冰箱要放在室内通风良好的地方。
通风不良，冰箱制冷效果会降低，耗电量会增加。
冰箱四周还需留有一定的空间，距墙壁10厘米以上，以便电冰箱的制冷设备及时散热.(2）电冰箱周围忌热源。
切勿把冰箱放在发热物体旁边或阳光直射的地方。
电冰箱温度过高，使电冰箱不能很好的散热，增加耗电量。
（3）电冰箱放置要平稳(否则当压缩机启动时会产生振动并发出很大的噪声,长期如此会缩短电冰箱的使用寿命。
）.避免震动、碰撞.若把冰箱放在地毯上，应在冰箱下加垫木板。
（4）远离室内潮湿点。
环境潮湿易引起箱体生锈和影响电冰箱绝缘，易造成电路短路。
（5）电源应用三芯安全插头和插座，并安装安全保护的接地线以确保安全。
2,电冰箱的保养,定期适当的保养可以延长冰箱的寿命。
保养冰箱前务必拔下插头。
(1)经常清理冰箱背面或底部冷凝器和压缩机上的灰尘.可使用吸尘器或毛刷除尘。
（2)冰箱长期停用时，应先切断电源，取出箱内一切食品，将箱内外清理干净，敞开箱门数日，使箱内充分干燥并散掉冰箱内的异味。
（3）检查排水管。
若排水管堵塞，水就会漏到冰箱内。
(4）不要忽略门封胶条的清洗，将漂白剂用10 倍的水稀释后用牙刷蘸湿清洗，最后用水将漂白剂冲去。
胶条赃污易老化，会影响冰箱的密封性，增加耗电量。
（5）检查震动、噪音以及压缩机的温度。
运行中手摸压缩机的外壳，不应有明显的震动感,白天不应听到压缩机明显启动的声音。
（6）注意检查电源线上是否有裂缝或划伤，防止漏电.（7）用温水或中性洗涤剂将冰箱内外清洗并擦干，敞开冰箱门通风干燥一天。
3，不能放入冰箱的五种食品（1)。
西红柿西红柿经低温冷冻后，肉质呈水泡状，显得软烂或出现散裂现象，表面有黑斑，煮不熟，无鲜味，严重的则酸败腐烂.（2)。
鲜荔枝鲜荔枝在0℃环境中放一天,表皮变黑,果肉变味。
（3）.巧克力巧克力在冰箱中冷存后,一旦取出，在室温条件下即会在其表面结出一层白霜，极易发霉变质,失去原味.（4）。

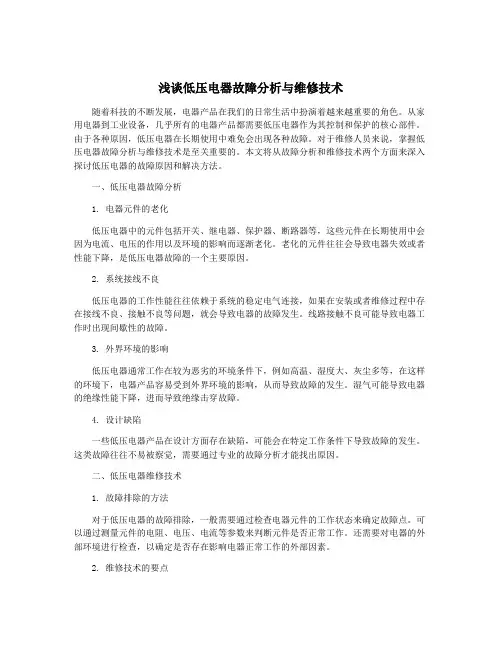

浅谈低压电器故障分析与维修技术
浅谈低压电器故障分析与维修技术随着科技的不断发展，电器产品在我们的日常生活中扮演着越来越重要的角色。
从家用电器到工业设备，几乎所有的电器产品都需要低压电器作为其控制和保护的核心部件。
由于各种原因，低压电器在长期使用中难免会出现各种故障。
对于维修人员来说，掌握低压电器故障分析与维修技术是至关重要的。
本文将从故障分析和维修技术两个方面来深入探讨低压电器的故障原因和解决方法。
一、低压电器故障分析1. 电器元件的老化低压电器中的元件包括开关、继电器、保护器、断路器等，这些元件在长期使用中会因为电流、电压的作用以及环境的影响而逐渐老化。
老化的元件往往会导致电器失效或者性能下降，是低压电器故障的一个主要原因。
2. 系统接线不良低压电器的工作性能往往依赖于系统的稳定电气连接，如果在安装或者维修过程中存在接线不良、接触不良等问题，就会导致电器的故障发生。
线路接触不良可能导致电器工作时出现间歇性的故障。
3. 外界环境的影响低压电器通常工作在较为恶劣的环境条件下，例如高温、湿度大、灰尘多等，在这样的环境下，电器产品容易受到外界环境的影响，从而导致故障的发生。
湿气可能导致电器的绝缘性能下降，进而导致绝缘击穿故障。
4. 设计缺陷一些低压电器产品在设计方面存在缺陷，可能会在特定工作条件下导致故障的发生。
这类故障往往不易被察觉，需要通过专业的故障分析才能找出原因。
二、低压电器维修技术1. 故障排除的方法对于低压电器的故障排除，一般需要通过检查电器元件的工作状态来确定故障点。
可以通过测量元件的电阻、电压、电流等参数来判断元件是否正常工作。
还需要对电器的外部环境进行检查，以确定是否存在影响电器正常工作的外部因素。
2. 维修技术的要点在维修低压电器时，需要注意以下几个要点：（1）安全第一。
在维修低压电器时，需要确保断开电源，并采取必要的安全措施，以防止触电、短路等事故的发生。
（2）维修过程的记录。
在维修过程中，需要做好维修记录，包括故障的原因、维修的方法和维修后的测试结果等，以便于日后的维护和排查。
家用电器基础知识与维修技术公开课
基础知识
1
第一节 电热器具的类型与基本结构
2
第二节 电阻式电热元件
3
第三节 红外线电热元件
4
第四节 PTC电热元件
5
第五节 温控器件
6
第六节 温度保险器件
7
第七节 电热器具维修基本知识
第一节 电热器具的类型与基本结构
一、电热器具的类型 按照电热转换方式区分：电热器具有电阻式、
红外式、感应式及微波式。
实验证明，物体最容易吸收红外线，因此，利 用远红外线加热或干燥物品是日益被广泛采用的新 技术。
红外线电热元件是利用辐射方式给物体加热的， 用于取暖器具和烘箱。优点：升温迅速、穿透力强、 加热均匀、节能。
电热器具中采用红外线电热元件的类型： 一、管状红外线辐射元件 （一）金属管远红外线辐射元件
结构：它由普通金属管电热元件加涂远红外线辐射 层制成。
二、PTC电热元件实例 PTC恒温型电熨斗结构图1—1—10
该电熨斗由10片PTC元件并联组成，（其排 列见图C）。图b为图a中小圆圈部分的放大。图a 为剖面示意图。由于采用PTC电热元件，该电熨斗 突出的优点是：利用PTC元件特性，使电热元件本 身具有自动调温控制功能：由于PTC元件的阻值仅
与温度有关，故受电源电压波动的影响小：使用安 全可靠，工作寿命长。
一、双金属式温控器件 （一）双金属式温控器件的工作原理
将两种热膨胀系数不同的金属材料粘合在一起， 当电热器温度升高到某值时，由于两种金属片的热 膨胀系数不同，它们之间会产生内应力，从而使得 双金属片发生弯曲变形。利用这种变形来控制电源 的通断，即可达到控制电热器具温度的目的。
在双金属片上装有电气开关触点，当双金属片 因受热而变形时，触点断开或闭合，导致电路断开 或闭合。这样，温度的变化即被转换成电路控制信 号，从而控制加热温度。
维修电工应知应会的知识
维修电工应知应会的知识作为一名维修电工，掌握必要的知识和技能是非常重要的。
在维修电工的工作中，你将面临各种各样的电气故障和问题，因此你需要具备一些基础的电工知识和技能来应对这些挑战。
以下是维修电工应知应会的知识。
1. 了解基本电气原理和电路知识作为一名维修电工，你需要熟悉电气原理和电路知识。
这包括了解电的基本概念，如电压、电流、电阻以及它们之间的关系。
你还应该了解不同类型的电路，如直流电路和交流电路，并熟悉电路图的阅读和理解。
2. 掌握电工工具和设备在维修电工的工作中，你将使用各种电工工具和设备。
这包括螺丝刀、剥线钳、电压表、电线钳等。
你需要熟悉这些工具的使用方法，并且了解如何正确操作和维护它们，以确保工作的安全和有效进行。
3. 学习安全操作规程在进行电气维修工作时，安全是最重要的。
你必须遵循正确的安全操作规程，包括佩戴个人防护装备（如安全帽、安全手套、护目镜等），确保工作场所的安全，并且按照标准程序进行操作。
你应该知道如何正确切断电源，避免触电和电击风险。
4. 掌握故障排除的技巧作为一名维修电工，你的主要任务是识别和修复电气故障。
你需要有一套有效的故障排除技巧。
这包括使用电压表和其他测试仪器来检测电路的电压和电流，定位问题的源头，并提供适当的修复方案。
5. 理解电工标准和规范在进行电气维修工作时，你需要遵循一些电工标准和规范。
这些标准和规范规定了电气设备的安全要求，如电线的绝缘要求、电气接地要求等。
了解这些标准和规范，遵循它们可以确保你的维修工作符合法律法规，并保证人员和设备的安全。
6. 学习新技术和发展趋势电气行业处于不断发展和创新之中。
作为一名维修电工，你应该持续学习新的技术和发展趋势。
了解新型电气设备、新的维修方法和技术，可以帮助你更好地应对日益复杂的电气故障和问题。
总结起来，维修电工应知应会的知识包括基本电气原理和电路知识、电工工具和设备的使用、安全操作规程、故障排除技巧、电工标准和规范以及学习新技术和发展趋势。
家用电器维修技术基础(第2章洗衣机)
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
3．脱水桶
利用离心力原理进行脱水，并装有安全开关。
触点闭合
触点断开
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
4．波轮
波轮是洗涤的主要部件，一般采用聚丙烯塑料或 ABS塑料注塑成型，形状如圆盘，表面光滑，通常外 表面有几条凸起的、光滑过渡的筋。
《家用电器维修技术》 电子教案
詹新生
第2章 洗衣机
2.1 概述 2.2 普通型波轮式双桶洗衣机 2.3 全自动波轮式洗衣机 2.4 全自动滚筒式洗衣机
第2章 洗衣机 2.1 概述
洗衣机是将电能通过电动机转换为机械能，依靠 机械作用来洗涤衣物。
2.1.1类型
1．按自动化程度分 按自动化程度分，洗衣机可分为普通型、半自动
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
（2）故障维修的基本方法 1）操作检查法 2）感官检查法 3）万用表检测法 4）元件替换法
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
2．波轮式双桶洗衣机主要部件的检测
（1）洗涤定时器的检测 （2）盖开关的检测 （3）脱水定时器的检测 （4）洗涤电动机的检测 （5）脱水电动机的检测
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
5．电动机
为适应洗衣机频繁地满载起动及正、反转，洗衣 机使用专用的洗涤电动机与脱水电动机。 （1）洗涤电动机
其特点是：起动转矩大，电流较小，能频繁起动； 噪声低，振动小；洗涤电动机两个绕组的匝数、线径 等完全一样。
第2章 洗衣机 2.2 普通型波轮式双桶洗衣机
（2）脱水电动机
脱水电动机中间不经过皮带，直接带动脱水桶单 方向高速旋转，转速通常为1350～1450r/min，采用 电容运转式单相异步电动机。
家用电器维修技术指导手册
家用电器维修技术指导手册第一章家用电器维修基础知识 (3)1.1 家用电器维修概述 (3)1.2 家用电器维修常用工具与设备 (4)1.2.1 维修工具 (4)1.2.2 维修设备 (4)第二章电器维修基本技能 (4)2.1 电器故障诊断方法 (4)2.2 常见故障处理技巧 (5)2.3 电器维修安全操作规范 (5)第三章冰箱维修技术 (6)3.1 冰箱常见故障及原因 (6)3.1.1 冰箱不制冷 (6)3.1.2 冰箱制冷效果差 (6)3.1.3 冰箱噪音大 (6)3.1.4 冰箱漏水 (6)3.2 冰箱维修操作流程 (6)3.2.1 故障判断 (6)3.2.2 维修操作 (6)3.2.3 维修后检测 (7)3.3 冰箱维修注意事项 (7)3.3.1 维修前准备 (7)3.3.2 维修过程中注意事项 (7)3.3.3 维修后检查 (7)第四章空调维修技术 (7)4.1 空调常见故障及原因 (7)4.2 空调维修操作流程 (8)4.3 空调维修注意事项 (8)第五章洗衣机维修技术 (9)5.1 洗衣机常见故障及原因 (9)5.1.1 不启动或无法开机 (9)5.1.2 洗衣机不进水或进水缓慢 (9)5.1.3 洗衣机不排水或排水缓慢 (9)5.1.4 洗衣机不脱水或脱水效果差 (9)5.1.5 异常噪音或震动 (9)5.2 洗衣机维修操作流程 (9)5.2.1 故障诊断 (9)5.2.2 维修方案制定 (9)5.2.3 维修操作 (9)5.2.4 测试与验收 (9)5.3 洗衣机维修注意事项 (9)5.3.1 安全第一 (9)5.3.3 使用合格零部件 (10)5.3.4 检查电路系统 (10)5.3.5 定期保养 (10)第六章电视维修技术 (10)6.1 电视常见故障及原因 (10)6.1.1 图像故障 (10)6.1.2 声音故障 (10)6.1.3 控制面板故障 (10)6.2 电视维修操作流程 (11)6.2.1 故障检测 (11)6.2.2 故障维修 (11)6.2.3 维修记录 (11)6.3 电视维修注意事项 (11)6.3.1 安全操作 (11)6.3.2 维修工具及设备 (11)6.3.3 元件更换 (11)6.3.4 软件升级与调试 (12)第七章电脑维修技术 (12)7.1 电脑常见故障及原因 (12)7.1.1 硬件故障 (12)7.1.2 软件故障 (12)7.2 电脑维修操作流程 (12)7.3 电脑维修注意事项 (13)第八章吸尘器维修技术 (13)8.1 吸尘器常见故障及原因 (13)8.1.1 电机不启动 (13)8.1.2 吸力不足 (13)8.1.3 异常噪音 (13)8.1.4 电机过热 (13)8.2 吸尘器维修操作流程 (14)8.2.1 故障判断 (14)8.2.2 维修工具准备 (14)8.2.3 维修操作 (14)8.2.4 测试与验收 (14)8.3 吸尘器维修注意事项 (14)8.3.1 保证安全 (14)8.3.2 使用合适的工具 (14)8.3.3 保持清洁 (14)8.3.4 严格按照操作规程 (14)8.3.5 及时更换损坏零件 (14)第九章燃气灶维修技术 (14)9.1 燃气灶常见故障及原因 (14)9.1.1 点火失败 (15)9.1.3 火焰颜色异常 (15)9.1.4 燃气泄漏 (15)9.1.5 烟雾排放异常 (15)9.2 燃气灶维修操作流程 (15)9.2.1 检查燃气灶外部 (15)9.2.2 检查燃气灶内部 (15)9.2.3 检查燃气压力 (15)9.2.4 调整风门 (15)9.2.5 更换损坏部件 (15)9.2.6 清洁燃烧器 (15)9.3 燃气灶维修注意事项 (15)9.3.1 维修前先关闭燃气总开关，保证安全。
