边坡变形监测技术总结
边坡监测报告
边坡监测报告目 录•引言•边坡概况•监测方法与设备•监测数据与结果分析•风险评估与建议•结论•参考文献PART01引言报告目的评估边坡的稳定性通过监测边坡的位移、沉降和应力变化，评估边坡的稳定性，预防滑坡等地质灾害的发生。
指导边坡治理措施根据监测结果，制定或调整边坡治理措施，如加固、排水、绿化等，提高边坡的稳定性和安全性。
监测数据存档将监测数据整理存档，为以后的边坡治理和相关研究提供数据支持。
根据边坡的规模、地质条件和治理要求，合理布设监测点，确保监测数据的代表性和准确性。
监测点布设监测内容监测周期包括边坡的位移、沉降、应力、地下水位等关键指标，全面反映边坡的状态变化。
根据边坡的稳定性和治理进度，合理设置监测周期，确保及时获取边坡状态的最新信息。
030201监测范围PART02边坡概况互动环节设计健康测试互动提供血压、血糖等基础健康检测，让顾客了解自身健康状况。
药品知识互动设置药品知识问答环节，通过互动形式提高顾客药品知识水平。
社交互动组织顾客交流会，让顾客分享用药经验、健康心得等。
设置积分系统，顾客参与活动可获得积分，积分可兑换礼品或抵扣购物金额。
积分奖励购物奖励参与奖励推出满额赠品、折扣等购物奖励，鼓励顾客参与活动并增加购买量。
为参与活动的顾客发放小礼品、优惠券等，激发顾客参与热情。
030201奖励机制设计04活动宣传PART03监测方法与设备通过测量边坡表面的位移变化，评估边坡的稳定性。
包括大地测量和近景测量技术。
位移监测利用精密的水准仪或全站仪测量边坡的倾斜度，分析边坡的变形趋势。
倾斜监测在边坡内部或表面安装应力计，实时监测边坡内部的应力变化，预测可能的破坏点。
应力监测通过监测边坡区域的地下水位变化，分析边坡的稳定性，尤其是在雨季或水库蓄水期间。
地下水位监测监测方法用于大地测量位移监测的高精度定位设备。
GPS定位仪用于精确测量边坡倾斜度的光学仪器。
水准仪和全站仪用于监测边坡内部应力的电子仪器。
基坑监测类个人总结
基坑监测类个人总结背景基坑工程作为现代城市建设的一部分，由于其大规模、复杂性和特殊性，对基坑监测的要求也越来越高。
我在过去的一段时间内参与了基坑监测工作，累积了一些经验和教训，在此总结分享给大家。
监测目标基坑监测的目标是保证基坑工程的安全运行，及时掌握基坑变形和变化趋势，预测可能发生的灾害，为调整工程施工计划或采取相应措施提供依据。
主要监测目标包括但不限于以下几个方面：1. 地下水位：监测地下水位的变化情况，为基坑降水提供参考。
2. 周边建筑物：监测周边建筑物的位移、沉降和裂缝情况，判断是否对周边建筑物造成影响。
3. 地下管线：监测地下管线的变化，防止损坏或冲击到地下管线。
4. 地表变形：监测基坑边坡、挡墙的变形，及时发现并采取相应措施。
监测方法基坑监测主要采用传统的物理监测和现代化的遥感监测相结合的方式。
传统的物理监测主要包括设置测点，通过测量位移、沉降和应力等参数来监测基坑变形情况。
而遥感监测主要是通过无人机、卫星等技术手段，利用图像处理、变形分析等方法来实现对基坑的监测。
1. 物理监测：在基坑周边设置监测点，通过经纬仪、水准仪、测量经验等手段测量位移和沉降。
此外，还可以采用倾斜仪、地震仪等设备来监测基坑的倾斜、振动等参数。
2. 遥感监测：利用无人机、卫星等设备进行空中遥感监测。
通过获取高分辨率的影像图像，运用图像处理和变形分析等技术手段，实现对基坑的变形监测。
监测技术基坑监测技术涉及多个领域，需要综合运用地质、测绘、摄影测量、计算机等学科的知识和技术手段。
1. 地质勘探：在开始基坑开挖前，进行地质调查和勘探，了解地质情况和地下水位，为后续监测提供重要数据。
2. 测绘技术：使用全站仪、经纬仪、水准仪等设备进行基坑边界的测量，获取准确的三维坐标数据。
3. 遥感技术：运用无人机、卫星等设备获取高分辨率的影像图像，通过图像处理和变形分析等技术手段对基坑进行监测。
4. 摄影测量：运用航摄、地面摄像等手段获取基坑表面的影像数据，通过图像处理和分析，了解基坑表面的变形情况。

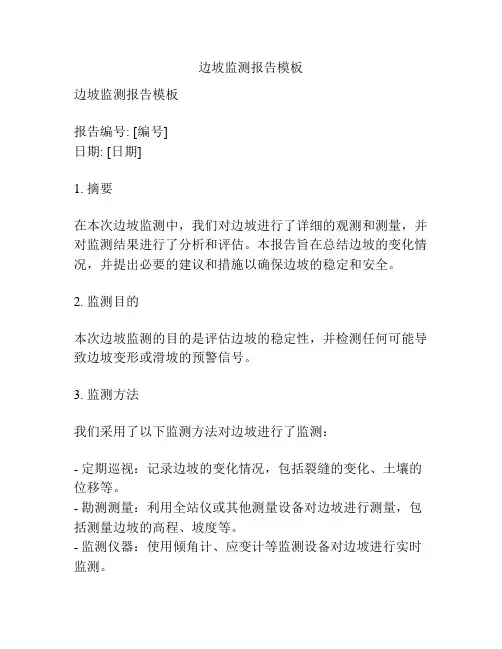

边坡监测报告模板
边坡监测报告模板边坡监测报告模板报告编号: [编号]日期: [日期]1. 摘要在本次边坡监测中，我们对边坡进行了详细的观测和测量，并对监测结果进行了分析和评估。
本报告旨在总结边坡的变化情况，并提出必要的建议和措施以确保边坡的稳定和安全。
2. 监测目的本次边坡监测的目的是评估边坡的稳定性，并检测任何可能导致边坡变形或滑坡的预警信号。
3. 监测方法我们采用了以下监测方法对边坡进行了监测：- 定期巡视：记录边坡的变化情况，包括裂缝的变化、土壤的位移等。
- 勘测测量：利用全站仪或其他测量设备对边坡进行测量，包括测量边坡的高程、坡度等。
- 监测仪器：使用倾角计、应变计等监测设备对边坡进行实时监测。
4. 监测结果根据我们的监测数据和分析，得出了以下结论：- 边坡的裂缝发生了变化，增加了/减少了 [具体变化]。
- 边坡的位移发生了变化，增加了/减少了 [具体变化]。
- 边坡的倾斜角发生了变化，增加了/减少了 [具体变化]。
5. 评估和建议根据边坡监测结果，我们对边坡的稳定性进行了评估，并提出了以下建议和措施：- 建议加强边坡的排水系统，确保土壤的排水性能良好。
- 建议加固边坡的防护措施，如设置挡土墙或加固土体。
- 建议定期维护和监测边坡，以及及时处理任何异常情况。
6. 结论根据本次边坡监测的结果和评估，我们认为边坡的稳定性还可以接受。
然而，为了确保边坡的安全性，我们建议根据上述建议和措施进行相应的工程改进和维护。
7. 附件本报告附带有边坡的监测数据、测量图纸和照片，供参考和进一步分析。
以上是本次边坡监测的报告摘要和模板，请根据实际情况进行修改和完善。

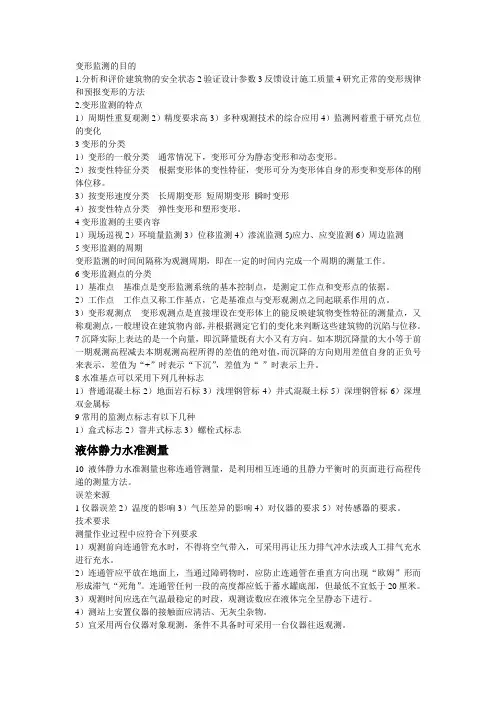

变形监测
变形监测的目的1.分析和评价建筑物的安全状态2验证设计参数3反馈设计施工质量4研究正常的变形规律和预报变形的方法2.变形监测的特点1）周期性重复观测2）精度要求高3）多种观测技术的综合应用4）监测网着重于研究点位的变化3变形的分类1）变形的一般分类通常情况下，变形可分为静态变形和动态变形。
2）按变性特征分类根据变形体的变性特征，变形可分为变形体自身的形变和变形体的刚体位移。
3）按变形速度分类长周期变形短周期变形瞬时变形4）按变性特点分类弹性变形和塑形变形。
4变形监测的主要内容1）现场巡视2）环境量监测3）位移监测4）渗流监测5)应力、应变监测6）周边监测5变形监测的周期变形监测的时间间隔称为观测周期，即在一定的时间内完成一个周期的测量工作。
6变形监测点的分类1）基准点基准点是变形监测系统的基本控制点，是测定工作点和变形点的依据。
2）工作点工作点又称工作基点，它是基准点与变形观测点之间起联系作用的点。
3）变形观测点变形观测点是直接埋设在变形体上的能反映建筑物变性特征的测量点，又称观测点，一般埋设在建筑物内部，并根据测定它们的变化来判断这些建筑物的沉陷与位移。
7沉降实际上表达的是一个向量，即沉降量既有大小又有方向。
如本期沉降量的大小等于前一期观测高程减去本期观测高程所得的差值的绝对值，而沉降的方向则用差值自身的正负号来表示，差值为“+”时表示“下沉”，差值为“-”时表示上升。
8水准基点可以采用下列几种标志1）普通混凝土标2）地面岩石标3）浅埋钢管标4）井式混凝土标5）深埋钢管标6）深埋双金属标9常用的监测点标志有以下几种1）盒式标志2）窨井式标志3）螺栓式标志液体静力水准测量10液体静力水准测量也称连通管测量，是利用相互连通的且静力平衡时的页面进行高程传递的测量方法。
误差来源1仪器误差2）温度的影响3）气压差异的影响4）对仪器的要求5）对传感器的要求。
技术要求测量作业过程中应符合下列要求1）观测前向连通管充水时，不得将空气带入，可采用再让压力排气冲水法或人工排气充水进行充水。
基于光纤传感的边坡变形监测研究
基于光纤传感的边坡变形监测研究边坡是山地地质环境中常见的地形特征，其稳定性对于保护生命财产以及维护生态环境至关重要。
然而，边坡的持续变形可能导致严重的地质灾害，因此边坡变形的监测和预警技术显得尤为重要。
基于光纤传感的边坡变形监测研究是一项当前受到广泛关注的课题，本文将对其进行深入探讨。
首先，我们需要了解何为光纤传感技术。
光纤传感技术是利用光的传输和调制特性来实现对物理量的测量。
其原理是通过反射或散射来获得物体的形变信息，从而实现对边坡变形的监测。
光纤传感技术具有高精度、实时性和远程监测能力的优势，因此被广泛应用于边坡变形监测。
基于光纤传感的边坡变形监测研究主要包括光纤布设和数据处理两个部分。
在光纤布设方面，通常将光纤埋设在边坡中，形成一个光纤传感网络。
光纤可以在边坡的不同位置收集到形变信息，并将其传输到监测中心。
这种布设方式可以全方位地监测边坡的变形情况，为后续的分析和预警提供可靠的数据基础。
在数据处理方面，通过对光纤传感网络中的光信号进行采集和处理，可以获得边坡的变形信息。
光纤传感技术可以实时监测边坡的位移、应变、温度等参数，并将数据传输给监测中心进行分析。
通过对数据的处理和分析，可以及时发现边坡的变形趋势，为灾害预警和防护工作提供科学依据。
在实际的边坡变形监测中，基于光纤传感的技术还有一些特殊的应用。
例如，通过利用拉曼散射效应，可以实现对边坡的纵波速度和剪切波速度进行监测。
这种监测手段可以提供更加精确的地质信息，有助于评估边坡的变形状况和稳定性。
此外，还可以利用光纤传感技术实现对边坡的地下水位、裂缝变化等情况的监测，为边坡变形的分析和预警提供更加全面的数据依据。
然而，基于光纤传感的边坡变形监测仍然存在一些挑战和问题。
首先，光纤传感网络的部署和维护成本较高，需要专业的技术人员进行操作。
其次，光纤传感技术对光纤本身的要求较高，需要确保光纤的质量和稳定性，以保证数据采集的准确性。
此外，光纤传感技术可能受到环境因素的影响，如温度变化、土壤湿度等，需要进行相应的校正和修正。

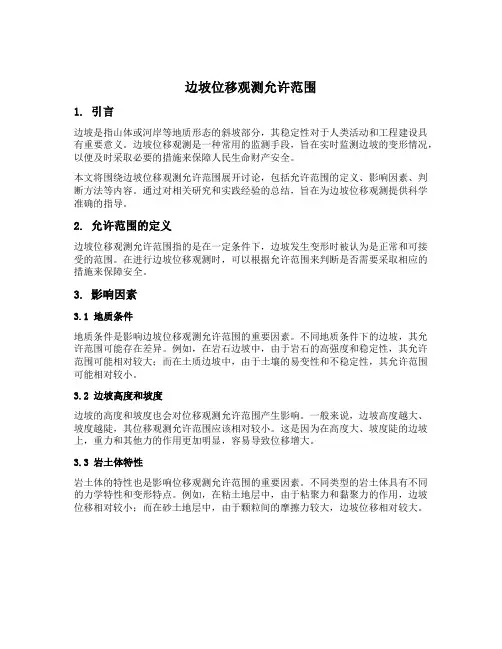

边坡位移观测允许范围
边坡位移观测允许范围1. 引言边坡是指山体或河岸等地质形态的斜坡部分，其稳定性对于人类活动和工程建设具有重要意义。
边坡位移观测是一种常用的监测手段，旨在实时监测边坡的变形情况，以便及时采取必要的措施来保障人民生命财产安全。
本文将围绕边坡位移观测允许范围展开讨论，包括允许范围的定义、影响因素、判断方法等内容。
通过对相关研究和实践经验的总结，旨在为边坡位移观测提供科学准确的指导。
2. 允许范围的定义边坡位移观测允许范围指的是在一定条件下，边坡发生变形时被认为是正常和可接受的范围。
在进行边坡位移观测时，可以根据允许范围来判断是否需要采取相应的措施来保障安全。
3. 影响因素3.1 地质条件地质条件是影响边坡位移观测允许范围的重要因素。
不同地质条件下的边坡，其允许范围可能存在差异。
例如，在岩石边坡中，由于岩石的高强度和稳定性，其允许范围可能相对较大；而在土质边坡中，由于土壤的易变性和不稳定性，其允许范围可能相对较小。
3.2 边坡高度和坡度边坡的高度和坡度也会对位移观测允许范围产生影响。
一般来说，边坡高度越大、坡度越陡，其位移观测允许范围应该相对较小。
这是因为在高度大、坡度陡的边坡上，重力和其他力的作用更加明显，容易导致位移增大。
3.3 岩土体特性岩土体的特性也是影响位移观测允许范围的重要因素。
不同类型的岩土体具有不同的力学特性和变形特点。
例如，在粘土地层中，由于粘聚力和黏聚力的作用，边坡位移相对较小；而在砂土地层中，由于颗粒间的摩擦力较大，边坡位移相对较大。
4. 判断方法4.1 监测数据分析位移观测中所得到的监测数据是判断允许范围的重要依据。
通过对位移数据的分析和比对，可以判断边坡是否发生了异常变形。
一般来说，当位移超过一定阈值时，可以认为边坡发生了超限变形。
4.2 数值模拟分析数值模拟分析是一种常用的判断允许范围的方法。
通过建立合理的数学模型，并考虑各种影响因素，可以对边坡的变形进行预测和分析。
根据模拟结果，可以判断边坡是否处于允许范围内。
高速铁路高边坡路堑变形监测设计技术交底
路堑高边坡变形监测设计技术交底******铁路路基工点设计图、《新建铁路**至**客运专线路基施工图总说明》以及《新建铁路**至**客运专线施工图路基工程设计详图集》对路堑高边坡变形监测断面类型、设置里程、监测方法等进行了详细设计及说明。
1.监测对象为确保路堑边坡的安全稳定，根据沿线地质条件及工程实际情况，针对以下地质条件、边坡高度，选择代表性工点分别进行位移和应力状态监测等。
当工点设置多种类型监测剖面时，应尽量设置于同一监测断面上。
选用的监测断面一般满足以下条件：（1）滑坡、堆积体等不良地质边坡；（2）膨胀土路堑边坡高度210m；一般土质及全风化层路堑边坡高度215m；一般软质岩及软硬互层、强风化硬质岩路堑边坡高度220m；弱风化硬质岩路堑边坡高度230m；（3）顺层边坡或受构造影响不利结构面发育的边坡，边坡高度215m；2.监测内容（1）边坡地表位移监测（I型）建立射线网法观测网。
边坡或滑坡沿线路纵向每隔30〜50m设置监测断面，每个断面分别于路堑侧沟外平台、桩（墙）顶平台、边坡平台、以及堑顶外2.0m、10m 设置监测桩。
各工点分别于边坡可能破坏的范围外30m设基准点和置镜点。
采用经纬仪或全站仪测量，监测施工边坡状态，指导施工。
（2）深部位移监测（测斜管）（口型）滑坡、堆积体等不良地质边坡和土质、软质岩、软硬互层及强风化硬质岩路堑边坡高超过25m（存在顺层或不利结构面时为20m以上），进行深部位移变形监测；边坡成型后，在边坡平台钻孔（孔径9127mm,竖直孔，孔深应至稳定地层一定深度内），安装带导槽的测斜管Q 71mm），采用侧斜仪精确地测量岩土层内部水平位移，每工点应有不少于2个监测断面。
（3）地下水渗流监测（渗压计）（皿型）当路堑边坡地下水发育或存在渗流影响时，选择代表性断面，埋设渗压计进行地下水渗流监测。
在监测边坡段范围选取1〜2处，测点位置为坡脚、边坡平台，采用①108mm直径的钻具成孔，孔内分层埋设渗压计，埋设间距约2m,每孔不少于2支，最下1个渗压计埋设位置为下部隔水层下2m或路堑侧沟底（当地下水位隔水层深度大于侧沟底时）标高附近。
变形监测课后总结
变形监测课后总结引言变形监测是在工程施工中起到关键作用的技术之一。
通过对结构物变形情况的监测，我们可以及时发现并解决问题，确保工程质量和安全。
本文将总结变形监测课程内容，并对课后学习感悟进行总结。
课程内容回顾在变形监测课程中，我们学习了以下几个主要方面的内容：1. 变形监测的意义变形监测在工程施工和运营期间起到至关重要的作用。
它可以帮助我们了解结构物的实际变形情况，比如沉降、位移、挠度等。
只有及时发现并解决问题，我们才能避免可能出现的安全隐患，保证工程的稳定性和安全性。
2. 变形监测的方法和技术在变形监测中，我们使用了各种不同的方法和技术来获取数据。
其中包括传统的测量法，如全站仪、水准仪等，以及电子测量仪器和传感器等现代技术。
通过这些设备和技术的应用，我们可以精确测量和记录结构物的变形情况。
3. 数据处理和分析获取到的变形监测数据需要进行处理和分析，以便得出准确的结论。
在课程中，我们学习了如何使用软件进行数据处理，如MATLAB、SQL等。
通过对数据的分析，我们可以得到结构物的变形特征，发现异常情况，并制定相应的措施。
学习感悟与体会通过参与变形监测课程的学习，我对这一领域有了更深入的理解，并获得了以下几点收获和体会。
1. 重视变形监测的重要性在工程施工中，变形监测往往被忽视，人们更关注材料和施工工艺等方面的问题。
然而，变形监测的重要性不可低估。
只有保持对结构物变形情况的监测和关注，我们才能及时发现问题并解决，确保工程质量和安全。
2. 掌握变形监测方法和技术的应用在课程中，我学到了多种变形监测方法和技术，并掌握了它们的应用。
这些方法和技术可以帮助我们准确测量和记录结构物的变形情况。
掌握这些技能，有助于提高我们在工程实践中的能力和竞争力。
3. 数据处理和分析的重要性变形监测的数据处理和分析是非常关键的一步。
通过对数据的处理和分析，我们可以了解结构物的变形特征，并及时发现异常情况。
只有运用科学的方法进行数据处理和分析，我们才能得出准确的结论，并采取相应的措施。
