边坡变形监测技术分析
变形监测的概述及分析
变形监测的概述及分析变形监测就是利用专用的仪器和方法对变形体的变形现象进行持续观测、对变形体变形性态进行分析和变形体变形的发展态势进行预测等的各项工作。
其任务是确定在各种荷载和外力作用下，变形体的形状、大小、及位置变化的空间状态和时间特征。
在精密工程测量中，最具代表性的变形体有大坝、桥梁、高层建筑物、边坡、隧道和地铁等。
变形监测的内容，应根据变形体的性质和地基情况决定。
对水利工程建筑物主要观测水平位移、垂直位移、渗透及裂缝观测，这些内容称为外部观测。
为了了解建筑物(如大坝)内部结构的情况，还应对混凝土应力、钢筋应力、温度等进行观测，这些内容常称为内部观测，在进行变形监测数据处理时，特别是对变形原因做物理解释时，必须将内、外观测资料结合起来进行分析。
变形监测的首要目的是要掌握水工建筑物的实际性状，科学、准确、及时的分析和预报水利工程建筑物的变形状况，对水利工程建筑物的施工和运营管理极为重要。
变形监测涉及工程测量、工程地质、水文、结构力学、地球物理、计算机科学等诸多学科的知识，它是一项跨学科的研究，并正向边缘学科的方向发展。
变形监测工作的意义主要表现在两个方面：首先是掌握水利工程建筑物的稳定性，为安全运行诊断提供必要的信息，以便及时发现问题并采取措施；其次是科学上的意义，包括根本的理解变形的机理，提高工程设计的理论，进行反馈设计以及建立有效的变形预报模型。
建筑物变形监测内容一般有沉降监测、水平位移监测和倾斜变形监测等。
由于高层建筑物变形主要表现在沉降变形上，即垂直变形，所以本文中主要针对沉降监测进行研究，给出了楼房变形监测方法和步骤，以及注意的问题。
2、沉降监测方法2.1点位布置在适当位置选择三个参考基准点构成本次沉降观测工作的起算基准系统。
基准点的稳定是沉降观测工作中最重要的因素。
在沉降观测之前和过程中应对三个基准点进行联测。
三个基准点相互验证，选择最稳定的点作为沉降观测起始点。
根据规范规定，沉降观测点（所谓沉降观测点是指为了反映出建筑物的准确沉降情况,沉降观测点设置在最能反应沉降特征且便于观测的位置,在建筑物上纵横向对称,且相邻点之间间距以15 ～30 m为宜,均匀分布在建筑物的周围。
边坡监测规范
边坡监测规范边坡监测规范是指在边坡施工和运营过程中，对边坡进行监测的一系列规范和程序。
边坡监测的目的是为了及时掌握边坡的稳定性，并采取相应的措施，以确保边坡的安全性。
下面是一份关于边坡监测的规范，共计1000字。
一、边坡监测的目的和原则边坡监测的目的是为了保障边坡施工和运营的安全，及时发现边坡变形和位移的超限情况，并采取应对措施，确保边坡的稳定性。
边坡监测的原则包括监测全面、监测准确、监测及时、监测实用，并且监测结果应与实际情况相符合。
二、边坡监测的方法和技术边坡监测的方法和技术主要包括静力监测和动力监测两种方法。
静力监测方法主要是通过设置传感器，测量边坡的变形情况。
常用的静力监测技术包括倾斜仪监测、应变计监测和位移计监测等。
动力监测方法主要是通过振动传感器和声波传感器等，对边坡的振动和声波进行监测，以了解边坡的动态变化情况。
三、边坡监测的频次和周期边坡监测的频次和周期应根据边坡的情况来确定。
一般来说，频次和周期应根据边坡的等级和重要性来确定，边坡等级高、重要性大的应加大监测频次和周期。
在边坡施工和运营时，至少应每周进行一次边坡的监测；在特殊情况下，如出现降雨、地震等自然灾害，应随时进行边坡的监测。
四、边坡监测的数据处理和分析边坡监测所得到的数据应进行处理和分析。
数据处理包括数据传输和记录，数据分析包括数据评价和结果分析。
数据传输和记录应使用专业的边坡监测仪器和软件，确保数据的准确性和可靠性。
数据评价和结果分析应根据监测数据的变化情况来进行。
如数据超限，应及时报告相关职能部门，并采取应对措施。
五、边坡监测的报告和措施边坡监测应编制监测报告，报告内容应包括监测的目的和方法、监测结果的分析和评价、超限情况的处理和应对措施等。
根据边坡监测报告的结果，应及时采取相应的措施，包括技术措施和管理措施。
技术措施包括采取加固和修复等措施，以确保边坡的稳定性。
管理措施包括安全管理和风险防范等，以提高边坡施工和运营的安全性。
边坡监测方案

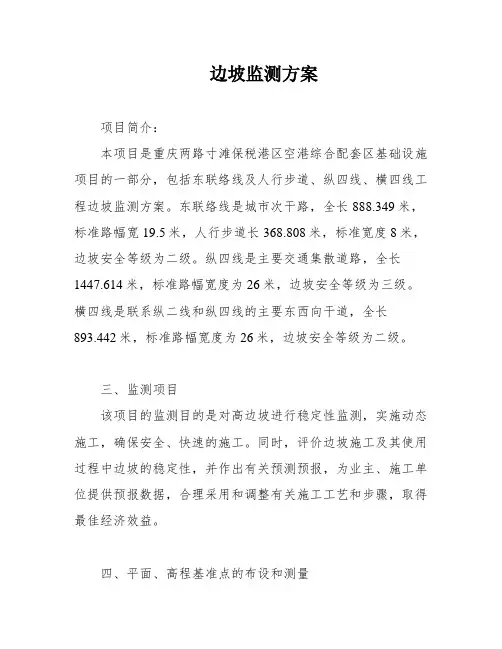

边坡监测方案项目简介：本项目是重庆两路寸滩保税港区空港综合配套区基础设施项目的一部分，包括东联络线及人行步道、纵四线、横四线工程边坡监测方案。
东联络线是城市次干路，全长888.349米，标准路幅宽19.5米，人行步道长368.808米，标准宽度8米，边坡安全等级为二级。
纵四线是主要交通集散道路，全长1447.614米，标准路幅宽度为26米，边坡安全等级为三级。
横四线是联系纵二线和纵四线的主要东西向干道，全长893.442米，标准路幅宽度为26米，边坡安全等级为二级。
三、监测项目该项目的监测目的是对高边坡进行稳定性监测，实施动态施工，确保安全、快速的施工。
同时，评价边坡施工及其使用过程中边坡的稳定性，并作出有关预测预报，为业主、施工单位提供预报数据，合理采用和调整有关施工工艺和步骤，取得最佳经济效益。
四、平面、高程基准点的布设和测量在监测过程中，需要先布设和测量平面、高程基准点。
为了确保监测数据的准确性，需要采用高精度的测量仪器，如全站仪等。
五、监测点的布设和测量在监测点的布设和测量中，需要根据边坡的实际情况，合理选择监测点的位置，并采用高精度的测量仪器进行测量。
同时，监测点的数量和分布应该合理，以便获取全面、准确的监测数据。
六、裂缝观测在边坡监测过程中，裂缝观测是非常重要的一项工作。
通过对裂缝的观测，可以及时发现边坡的变形情况，为后续的监测和调整提供重要依据。
七、警戒值的确定及应急措施为了保证边坡施工和使用的安全性，需要确定一定的警戒值，并采取相应的应急措施。
同时，需要建立健全的应急预案，以应对突发情况。
八、监测周期及频率监测周期和频率是边坡监测的重要参数。
需要根据实际情况，合理确定监测周期和频率，以保证监测数据的及时性和准确性。
九、人员及仪器设备在监测过程中，需要配备专业的人员和高精度的仪器设备，以保证监测数据的准确性和可靠性。
十、监测设施保护监测设施的保护是边坡监测的重要环节。
需要采取相应的措施，保护监测设施的完好性和稳定性。
边坡监测解决方案
边坡监测解决方案
《边坡监测解决方案》
边坡是地质灾害中常见的一种，对周围环境和人们的生命财产安全都有很大的威胁。
为了及时发现边坡变形和滑坡等问题，需要对边坡进行监测，并采取相应的解决方案。
针对边坡监测，目前比较常用的方法包括传统的地质勘察、现场观测、遥感监测和无人机监测等。
这些方法各有优劣，但无论采用何种监测手段，对边坡的变形、位移等情况进行监测都至关重要。
一旦发现边坡有变形趋势，就需要及时采取解决方案。
常见的解决方案包括加固处理、植被覆盖、边坡整治等。
加固处理可以采用钢筋混凝土支撑、挡土墙、护坡网等方式，以增强边坡的稳定性；植被覆盖则可以通过植树种草的方式，增加边坡的抗滑性；边坡整治则可以对边坡进行重新设计和施工，以消除边坡的潜在危险。
除了以上的解决方案，边坡监测解决方案中还可以采用数字化技术。
通过安装传感器和监测设备，可以实现对边坡的远程监测和实时数据传输，从而及时发现边坡的变形情况。
而且，结合人工智能和大数据分析，还可以对监测数据进行分析和预测，为边坡的管理和应对提供科学依据。
综上所述，《边坡监测解决方案》是一个综合性的问题，需要结合传统的勘察方法和现代的数字技术，以及科学的解决方案，
来保障边坡的稳定和人们的生命财产安全。
希望相关领域的科研人员和管理者能够加强对边坡的监测和治理，从而减少地质灾害带来的损失。
河道边坡变形监测工程方案
河道边坡变形监测工程方案一、前言河道边坡是河流的重要组成部分，对于保护河道安全和保护沿岸农田、居民用地具有重要意义。
然而，由于各种自然和人为因素的影响，河道边坡的变形问题是一个常见且需要重视的问题。
为了及时发现河道边坡的变形情况，采取有效的措施进行监测和预警是非常必要的。
因此，本文将就河道边坡变形监测工程方案进行详细的介绍。
二、监测对象本方案主要针对河道边坡的变形情况进行监测，监测对象包括河道两岸的土地坡体、岸坡、支护结构等。
监测的目的是为了及时了解河道边坡的变形情况，发现问题并及时采取措施进行修复和加固，防止发生较大的安全事故。
三、监测方案1.监测方法（1）地面监测：通过设置监测点，采用全站仪、GPS、测量仪等设备进行定期的测量，了解地面的高程变化和位移情况。
（2）遥感监测：利用遥感技术，通过卫星遥感影像和航空摄影进行监测，获取河道边坡的整体情况，发现明显的变形迹象。
（3）局部监测：采用倾斜仪、应变片等设备进行局部监测，重点关注可能发生变形的部位，及时发现问题。
2.监测频次（1）地面监测：每季度进行一次测量，每月进行一次监测点检查。
（2）遥感监测：每年进行两次遥感影像获取和分析。
（3）局部监测：根据实际情况，随时进行监测和检查。
3.监测指标（1）地面监测：主要监测地面的变形情况，包括高程变化和位移。
（2）遥感监测：主要监测河道边坡的整体情况，通过对比前后影像，发现明显的变形迹象。
（3）局部监测：主要监测可能发生变形的部位，关注河道边坡的局部变形情况。
4.监测技术（1）地面监测：全站仪、GPS和测量仪等设备。
（2）遥感监测：卫星遥感影像获取和分析技术。
（3）局部监测：倾斜仪、应变片等设备。
四、监测方案实施流程1.监测点布设：根据实际情况，确定监测点的布设位置，并进行标记。
2.监测数据采集：按照监测频次，定期进行监测数据的采集和整理。
3.监测数据分析：对监测数据进行分析，了解河道边坡的变形情况。
4.监测报告输出：根据监测数据分析结果，撰写监测报告，并汇报给相关部门。
高填方路基边坡监测监控措施
高填方路基边坡监测监控措施现代社会对于基础设施建设的要求越来越高，特别是在山区和地质条件复杂的地方，一些高填方路基边坡的监测监控措施变得尤为重要。
这些措施的目的是为了及早发现边坡的变形和破坏，以便采取相应的修复措施，保障路基的安全运行。
本文将介绍几种常见的高填方路基边坡监测监控措施。
第一种措施是使用边坡位移监测仪。
边坡位移监测仪是一种用来监测边坡变形和滑动的设备，通过测量边坡上多个点的位移情况，可以及早发现边坡的变形趋势。
在高填方路基边坡上安装多个位移监测仪，可以形成一个完整的监测网络，实时监测边坡的变形情况。
一旦发现边坡变形超过安全范围，就可以及时采取措施，避免发生危险。
第二种措施是使用倾角传感器。
倾角传感器是一种用来测量边坡的倾角变化的设备，通过监测边坡的倾角来判断边坡的稳定性。
在高填方路基边坡上安装倾角传感器，可以实时监测边坡的倾角变化情况，及早发现边坡的倾斜趋势。
一旦发现边坡倾角越过安全范围，就可以立即采取措施，避免发生边坡滑动和破坏。
第三种措施是使用环境监测设备。
环境监测设备是一种用来测量降雨量、地下水位、土壤湿度等环境参数的设备，通过监测这些参数的变化，可以判断边坡的稳定性。
在高填方路基边坡周围安装环境监测设备，可以实时监测各项环境参数的变化情况，及早掌握边坡受环境因素的影响程度。
一旦发现环境参数的变化可能导致边坡破坏，就可以及时采取相应的措施，保持边坡的稳定。
第四种措施是使用遥感监测技术。
遥感监测技术是一种通过卫星或无人机等遥感设备获取图像和数据，进行边坡监测的技术。
通过遥感监测，可以获得大范围的数据和图像，对于较大的高填方路基边坡非常有用。
通过分析遥感图像和数据，可以判断边坡的稳定状况，及时发现可能存在的问题，并采取相应的措施。
综上所述，高填方路基边坡监测监控措施非常重要，可以及早发现边坡的变形和破坏趋势，保障路基的安全运行。
在实际工程中，可以根据具体情况选择适合的监测设备和技术，建立完善的监测网络，实时监测边坡的变化情况，为路基的安全运行提供可靠的保障。
基坑变形监测的要点及技术措施分析
测。
监测周期与频率
在基坑开挖前应进行初始测量，确定初始值；在基坑开挖期 间，应按照一定的时间间隔进行连续监测，一般为每天1~2 次；当出现异常情况时，应增加监测频率。
在基坑回填期间，也应按照一定的时间间隔进行监测，直至 回填完成。
监测数据的处理与分析
1
对采集的监测数据进行检查和校准，消除错误 数据和异常值。
技术发展趋势与展望
发展自动化监测技术
随着技术的发展，自动化监测技术将在基坑变形监测中得到广 泛应用，提高监测效率和准确性。
引入新型传感器和设备
新型的传感器和设备能够更好地适应复杂的环境，提高监测数据 的准确性。
加强数据分析与解释
对于大量的监测数据，需要加强数据分析与解释，提取有用的信 息，为基坑工程的安全提供更有力的保障。
变形监测应实时监控建筑物的变形情况，及 时发现和预测潜在的安全隐患，为采取必要 的工程措施提供科学依据。
02
基坑变形监测的要点
监测网的建立
监测基准点的设置
应选择在基坑开挖影响范围之外的稳定区域，设置3个以上相互垂直的基准点 ，组成监测控制网。
监测点的布设
在基坑开挖前，根据设计要求和现场实际情况，确定监测点的位置和数量， 应考虑全面覆盖、重点突出、便于数据采集和处理等原则。
04
基坑变形监测的实践应用
工程实例一：上海中心大厦基坑监测
监测点布置
在上海中心大厦基坑周围共布置了8个监测点，监测其垂直位移、 水平位移、沉降等指标。
监测周期
自基坑开挖起至地下室施工完成，每周监测2次，进入稳定期后每 周监测1次。
数据分析
通过数据分析，发现基坑南侧存在较大变形，及时采取了加固措施 ，确保了施工安全。
边坡水平位移监测方案
边坡水平位移监测方案一、工程概述在进行边坡水平位移监测之前，首先需要对监测的边坡工程进行详细的概述。
包括边坡的地理位置、周边环境、边坡的类型（如自然边坡、人工边坡）、边坡的高度、坡度、岩土体性质等基本信息。
同时，还需了解边坡的使用情况，例如是否有建筑物、道路、管道等设施位于边坡上方或附近，以及边坡的历史变形情况和可能的影响因素。
二、监测目的边坡水平位移监测的主要目的是及时掌握边坡在施工和使用过程中的变形情况，预测可能的滑坡或坍塌风险，为工程的安全施工和运营提供可靠的数据支持。
具体包括：1、评估边坡的稳定性，判断其是否处于安全状态。
2、为边坡的设计和施工提供反馈，优化设计和施工方案。
3、及时发现边坡变形的异常情况，采取相应的应急措施，避免灾害的发生。
三、监测依据监测工作应依据相关的国家规范、行业标准和工程设计文件进行。
例如《建筑边坡工程技术规范》（GB 50330-2013）、《工程测量规范》（GB 50026-2020）等。
四、监测内容1、水平位移监测点的布设在边坡顶部、中部和底部等关键位置设置监测点，监测点应具有代表性和稳定性。
监测点的间距应根据边坡的高度、坡度和地质条件等因素确定，一般在 10 20 米之间。
监测点应采用牢固的标志，如混凝土标石或钢钉，并进行编号和保护。
2、监测方法的选择常用的水平位移监测方法有全站仪测量法、GPS 测量法和激光测量法等。
全站仪测量法精度较高，但需要通视条件良好；GPS 测量法不受通视条件限制，但精度相对较低；激光测量法适用于短距离、高精度的监测。
根据工程实际情况选择合适的监测方法，也可以采用多种方法相结合的方式进行监测。
3、监测频率的确定在边坡施工期间，监测频率应较高，一般每天或每周进行一次监测。
在边坡使用期间，监测频率可以适当降低，根据边坡的稳定性情况，每月或每季度进行一次监测。
在遇到暴雨、地震等特殊情况时，应加密监测频率。
4、数据采集与处理每次监测时，应认真记录监测数据，包括监测点的坐标、位移量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边坡变形监测技术分析
∙简介：边坡的开挖、加固和防护，是矿山、水利、交通等领域中常涉及的工程项目，而边坡的稳定性，是工程技术人员经常关注和研究的课题。
目前，我国对于边坡施
工中的监测工作还不够重视，往往是在工程出现险情时，或是在项目实施过程中才
开始考虑监测问题，导致工作被动，应该在项目开展的初期就着手边坡变形监测工
作。
∙关键字：边坡变形监测，技术分析，边坡监测技术
边坡的开挖、加固和防护，是矿山、水利、交通等领域中常涉及的工程项目，而边坡的稳定性，是工程技术人员经常关注和研究的课题。
目前，我国对于边坡施工中的监测工作还不够重视，往往是在工程出现险情时，或是在项目实施过程中才开始考虑监测问题，导致工作被动，应该在项目开展的初期就着手边坡变形监测工作。
1 边坡变形监侧的作用
在土木工程各个建设领域中，通过边坡工程的监测，可以起到以下作用。
1. 1 评价边坡施工及其使用过程中边坡的稳定性，并作出有关预测预报，为业主、施工单位及监理提供预报数据，跟踪和控制施工过程，合理采用和调整有关施工工艺和步骤，取得最佳经济效益。
1.2 为防止滑坡及可能的滑动和蠕变提供及时支持。
预测和预报滑坡的边界条件、规模滑动方向、发生时间及危害程度，并及时采取措施，以尽量避免和减轻灾害损失。
1. 3 监测已发生滑动破坏和加固处理后的滑坡，监测结果是评价滑坡处理效果的尺度。
1.4 为进行有关位移反分析及数值模拟计算提供参数。
2 边坡工程监测的方法
目前，我国边坡变形监测方法主要采用简易观测法、设站观测法、仪表观测法和远程监测法等。
2.1 简易观测法
简易观测法是通过人工观测边坡中地表裂缝、鼓胀、沉降、坍塌、建筑物变形及地下水位变化、地温变化等现象。
简易观测法对于发生病害的边坡进行观测较为合适，也可结合仪器监测资料综合分析，初步判定滑坡体所处的变形阶段及中短期滑动趋势。
即使采用先进的仪表观测，该法仍然是不可缺少的观测方法。
2.2 设站观测法
设站观测法是指在充分了解了现场的工程地质背景的基础上，在边坡上设立变形观测点(成线状、网络状)，在变形区影响范围之外稳定地点设置固定观测站，用测量仪器(经纬仪、水准仪，测距仪、摄影仪及全站型电子速测仪、GPS接受机等)定期监测变形区内网点的三维(X, Y, Z)位移变化的一种行之有效的监测方法。
2.2.1 大地观测法常用的大地测量法主要有两方向(或二方向)前方交汇法、双边距离交汇法、视准线法，小角法、测距法及几何水准测量法，以及精密三角高程测量法等。
大地测量法有如下优点:(1)能确定边坡地表变形范围。
(2)量程不受限制。
(3)能观测到边坡坡体的绝对位移量。
由于大地测量法具有以上优点，在边坡工程的地表监测中占主导地位。
但大地测量法也受到地形通视条件限制和气象条件的影响，工作量大，周期长，连续观测能力较差。
2.2 .2 GPS(全球定位系统)测量法GPS测量法的基本原理是用GPS卫星发送的导航定位信号进行空间后方交汇测量，确定地面待测点的三维坐标。
将GPS测量法用于边坡工程监测有以下优点:(1)观测点之间无需通视，选点方便;(2)观测不受天气条件的限制，可以进行全天侯的观测;(3)观测点的三维
坐标可以同时测定，对于运动的观测点还能精确测出它的速度;(4)在测程大于1 Okm 时，其相对精度可
达到5X10-‘一1 X10-6，甚至能达10-'，优于精密光电测距仪。
此法适用于边坡地表的三维位移监测，特别适合于地形条件复杂，起伏大或建筑物密集、通视条件差的边坡监测。
2.2. 3 近景摄影测量法该方法是把近景摄影仪安置在两个不同位置的固定测点上，同时对边坡范围内观测点摄影构成立体像时，利用立体坐标仪量测像片上各观测点三维坐标的一种方法。
2.3 仪表观浏法
仪表观测法是指用精密仪表对变形斜坡进行地表及深部的位移、倾斜(沉降)动态、裂缝相对张、闭沉、错变化及地声、应力应变等物理参数与环境影响因素进行监测。
目前，监测仪器的类型，一般可分为位移监测，地下倾斜监测、地下应力测试和环境监测四大类。
2.4 远程监浏法
伴随着电子技术及计算机技术的发展，各种先进的自动遥控监测系统相继问世，为边坡工程、特别是边坡崩塌和滑坡的自动化连续遥测创造了条件。
远距离无线传播是该方法最基本的特点，由于其自动化程度高，可全天候连续观测，故省时、省力和安全，是当前和今后一个时期滑坡监测发展的方向。
3 边坡变形监侧测点布，原则
3.1 浏线布里
首先应确定主要监测的范围，在该范围内按监测方案的要求确定主要滑动方向，·按主滑动方向及滑动面范围确定测线，然后选取典型断面，布置测线，再按测线布置相应观测点。
对于不同工程的边坡，一般在布置测点时，均有所不同。
3.2 监测网的形成
考虑平面及空间的展开布置，各个测线按一定规律形成监测网。
监测网的形成可一次完成，也可分阶段按不同时期和不同要求形成。
3.3 局部加强
对关键部位如可能形成滑动带，重点监测部位和可疑点，应加强监测工作，在这些点上加密测点。
4 边坡变形监测周期和频率
对于不同类型、不同阶段的边坡，根据工程所处的阶段和规模，以及边坡变形的速率等因素，边坡变形监测的周期及频率有所不同，应视具体情况而定。
