它提出了该设备的功能设计、结构、性能、安装和试验方面的技术要求及供货范围等。

1.2 本技术规范书提出的是最低限度的技术要求,并未充分引述有关标准和规范的条文及对一切技术细节作出规定,卖方应提供符合本技术规范书和相关工业标准的优质产品。

1.3 如果卖方没有以书面对本技术规范书的条文提出异议,那么买方将认为卖方提出的产品完全符合本技术规范书的要求。

1.4 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时,按较高标准执行。

卖方严格遵守本技术规范书中所提出的各项技术要求,但在保证设备性能和不降低设备使用寿命而可以节省投资的前提下可提出修改建议,但必须得到业主的书面同意。

1.5 从合同草签之后至卖方开始制造之日的这段时期内,买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求,卖方应遵守这些要求。

如提出修改,具体项目和条件由买方、卖方、设计方三方商定,但卖方必须予以解决。

1.6 凡属主要外购件,卖方应提供至少3家制造商供买方选择,但必须包括已在本技术规范书中指定的制造商,要求说明所有外协外购件情况。

1.7 因设备采用的专利技术而涉及到的全部费用均被认为已包含在设备报价中,卖方应保证买方不承担有关专利的一切责任。

1.8 对进口设备,应提供设备的完整报关手续,以供买方在确认,进口设备在提供英文资料的同时,应提供相同版本的中文资料。

1.10 本工程采用KKS编码系统,卖方应根据买方提供的原则对设备及其辅助系统的零部件进行KKS编码。

机房专用空调标准许

机房专用空调标准许

机房专用空调,舒适性空调,艾默生一、机房空调现状目前电信机房内应用的空调系统主要有两大类,一类为机房专用空调机组,占据着大部分份额,如艾默生力博特、Hiross等,主要为欧美品牌;另一类为舒适性空调机组,在局部小基站内有使用,如大金、三菱、海尔等,主要为日本和国内品牌。

根据调查表明,使用舒适性空调机组的机房内产生和发现的问题较多。

主要表现为机房内电子设备故障率高和舒适性空调设备本身的维护量大。

造成此现象的原因在于舒适性空调的设计标准不适合机房对温湿度的要求,机房对温湿度要求较高,根据国标GB50174-93,具体内容如下:1、保持温度恒定(温度波动控制在24±1~2oC之内)。

2、保持湿度恒定(相对湿度波动控制在50%±5% RH之内)。

3、空气洁净度0.5微米/升<18,000。

即在每升的空气中,大于等于0.5微米的颗粒应小于18,000个。

4、换气次数/小时>30。

即在给定的机房内,空调的风量和机房容积的比值大于30。

5、机房正压>10Pa。

6、空调设备具备远程监控及来电自启动功能。

由于舒适性空调根据国标GB7725-1996(房间空调器标准)设计,是针对人所需求的环境条件设计的,无法彻底实现以上6个功能。

在机房内使用舒适性空调时造成的故障结果如下:1. 舒适性空调无法保持机房温度恒定 - 会造成电子元气件的寿命大大降低。

2. 无法保持机房温度均匀,局部环境容易过热–导致机房电子设备突然关机。

3. 无法控制机房湿度,机房湿度过高 - 会产生冷凝水,导致微电路局部短路。

4. 无法控制机房湿度,机房湿度过低 - 会产生有破坏性的静电,导致设备运行失常。

5. 风量不足和过滤器效果差,机房洁净度不够–灰尘的聚集造成电子设备散热困难,容易过热和腐蚀。

6. 舒适性空调设计选材可靠性差–空调维护量大,寿命短。

机房专用空调机组根据机房要求设计,可通过环境调节上彻底解决以上问题,不留任何隐患。

机房专用空调规范

机房专用空调规范

机房专用空调规范一、技术要求1、机房空调机组的电气性能1)机房空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围:220/380V +10% ~ -15%、频率:50HZ ± 2HZ。

2、机房空调的环境控制性能1)机房空调应能环境:温度:室内 -10℃~ +30℃、室外 -30℃~ +45℃湿度:≤95%RH运行环境应保障冬季室外温度-30℃以下,正常启动制冷、加热运行。

2)机房空调应能按要求自动调节室内温、湿度,具有制冷、加热、加湿、除湿等功能。

温度调节范围:+17℃~ +28℃温度调节精度:±1℃湿度调节范围:40% ~ 70%RH湿度调节精度:±5 %RH温、湿度波动超限应能发出报警信号3、机房空调的机组性能1) 机房空调应有较大的送风量,冷风比应≤2.52)具有恒温恒湿功能,大风量小焓差设计,高显热比(≥0.9),满足专业机房需要。

3)机房空调应具有高效节能性,压缩机具有较高的能效比活塞式:COP ≥ 3涡旋式:COP ≥ 3.34)机房空调应具有高可靠性,运行应根据全年365天,每天24小时不间断运行设计。

5) 机房空调运行的平均无故障时间MTBF≥10万小时。

6)应有超宽输入电压(380V±25%)设计,独特的缺相保护功能和相序检测功能,实现来电自启动并可设定延时启动时间。

7)机房空调应具备来电自启动功能,灵活的主备机切换功能,实现机组自动切换、轮流值班功能,满足机房无人值守的要求。

8)机房空调机组的噪音:室内机组:距机组2米处自由空间声压级< 65dB(A)室外机组:距机组10米处自由空间声压级< 50dB(A)9)机房空调的加热性能:采用PTC——正温度系数陶瓷式电热器10)机房空调的加湿性能:采用微机控制自动冲洗式加湿罐11)机房空调室内风机机组应设计双速送风,高速送风可以提供最多的风量及最大的冷却能力。

低速送风可以提供最大的除湿能力及相应制冷量。

风冷机房空调安装及验收标准初稿

风冷机房空调安装及验收标准初稿

风冷机房精密空调施工安装及验收标准一、总则1.为了提高设备安装工程的施工水平,确保工程质量和安全,制定本标准。

2.设备安装工程应从设备开箱起至设备试运行为止的施工与验收。

3.在设备安装工程施工中,应按工程设计进行施工,不得擅自修改工程设计,施工过程中发现设计文件和图纸有差错时,应及时提出意见和建议,且应按原设计单位修改变更后的工程设计施工。

4.安装的设备、零部件和主要材料,必须符合工程设计和其产品标准的规定,并应有合格证明。

5.安装过程中采用的各种计量和检测器具、仪器、仪表和设备,必须符合国家现行有关标准的规定;其精度等级应满足被检测项目的精度要求。

6.设备安装工程施工中,应对施工节点质量进行检验和记录。

对于隐蔽工程,应在工程隐蔽前进行检验并作出记录,监理或总包方检测合格后方可继续安装。

工程验收时,应以有关记录为依据进行验收和必要的抽检工作。

7.设备安装过程的施工与验收,除应符合本标准外,尚应符合国家现行有关标准的规定。

二、范围本标准规定了计算机和数据处理机房(以下简称机房)用风冷式机房精密空调的现场施工安装标准及安装完成后本司人员验收标准。

三、产品设计、制造、安装和验收标准1、《计算机和数据处理机房用单元式空气调节机节能认证技术规范》CQC3126-20152、《房间空气调节器能效限定值及能效等级》GB/T12021.3-20103、《单元式空气调节机》GB/T17758-20104、《房间空气调节器》GB/T7725-20045、《计算机和数据处理机房用单元式空调机》GBT19413-20106、《空气处理机组安全要求》GB10891-19897、《家用和类似用途空调器安装规范》GB17790-20088、《单元式空气调节机能效限定值及能源效率等级》GB19576-20049、《单元式空气调节机安全要求》GB25130-201010、《声环境质量标准》GB3096-200811、《家用电器、电动工具和类似器具的电磁兼容要求第1部分:发射》GB4343.1-200912、《家用和类似用途电器的安全》(第一部分:通用要求)GB4706.1-200513、《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB4706.32-201214、《民用建筑供暖通风与空气调节设计规范》GB50736-201215、《制冷剂编号方法和安全性分类》GB/T7778-200816、《制冷和供热用机械制冷系统安全要求》GB9237-200117、《制冷空调设备噪声的测定》JB/T4330-199918、《计算机场地通用规范》GB/T2887-201119、《建筑工程项目管理规范》GB/T50326-200620、《建筑设计防火规范》GB50016-201421、《工业建筑供暖通风与空气调节设计规范》GB50019-201522、《建筑物防雷设计规范》GB50057-201023、《电子信息系统机房设计规范》GB50174-200824、《公共建筑节能设计标准》GB50189-201525、《建筑内部装修设计防火规范》GB50222-199526、《建筑给水排水及采暖工程施工质量验收规范》GB50242-200227、《通风与空调工程施工质量验收规范》GB50243-200228、《建筑工程质量验收统一标准》GB50300-201329、《建筑电气工程施工质量验收规范》GB50303-200230、《建筑材料燃烧性能分级方法》GB8624-201231、《工业企业设计卫生标准》GBZ1-201032、《标牌》GB/T13306-201133、《机电产品包装通用技术条件》GB/T13384-200834、《空气过滤器》GB/T14295-200835、《空气冷却器与空气加热器》GB/T14296-200836、《包装储运图示标志》GB/T191-200837、《运输包装收发货标志》GB/T6388-198638、《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T8923.1-201139、《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分:已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T8923.2-200840、《涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分:焊缝、边缘和其他区域的表面缺陷的处理等级》GB/T8923.3-200941、《涂覆涂料前钢材表面处理表面清洁度的目视评定第4部分:与高压水喷射处理有关的初始表面状态、处理等级和闪锈等级》GB/T8923.4-201342、《工程机械涂装通用技术条件》JB/T5946-199143、《氟代烃类制冷装置用辅助设备第4部分:翅片式换热器》JB/T7659.4-201344、《供配电系统设计规范》GB50052-200945、《低压配电设计规范》GB50054-201146、《通用用电设备配电设计规范》GB50055-201147、《电气装置安装工程电缆线路施工及验收规范》GB50168-200648、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-201249、《工业设备及管道绝热工程施工质量验收规范》GB50185-101050、《机械设备安装工程施工及验收规范》GB50231-200951、《工业金属管道工程施工规范》GB50235-201052、《工业设备及管道绝热工程设计规范》GB50264-201353、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-201054、《内销空调产品内控要求》企标Q/HKKJ0300755、招标人发出的招标文件(包括图纸)四、施工条件4.0.1 设备安装工程施工前,应具备下列工程设计图样和技术条件:1.设备的工艺平面位置图、标高图、设备基础图、安装施工图及施工说明和注释技术文件;2.设备使用说明书及设备安装有关的技术文件;3.与设备安装有关的建筑结构、管线和道路等图样。

(完整版)风冷机房空调安装及验收标准初稿

(完整版)风冷机房空调安装及验收标准初稿

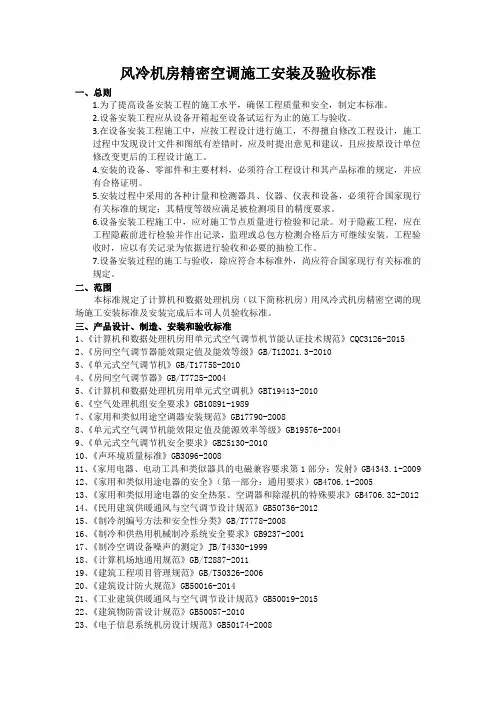

风冷机房精密空调施工安装及验收标准一、总则1.为了提高设备安装工程的施工水平,确保工程质量和安全,制定本标准。

2.设备安装工程应从设备开箱起至设备试运行为止的施工与验收。

3.在设备安装工程施工中,应按工程设计进行施工,不得擅自修改工程设计,施工过程中发现设计文件和图纸有差错时,应及时提出意见和建议,且应按原设计单位修改变更后的工程设计施工。

4.安装的设备、零部件和主要材料,必须符合工程设计和其产品标准的规定,并应有合格证明。

5.安装过程中采用的各种计量和检测器具、仪器、仪表和设备,必须符合国家现行有关标准的规定;其精度等级应满足被检测项目的精度要求。

6.设备安装工程施工中,应对施工节点质量进行检验和记录。

对于隐蔽工程,应在工程隐蔽前进行检验并作出记录,监理或总包方检测合格后方可继续安装。

工程验收时,应以有关记录为依据进行验收和必要的抽检工作。

7.设备安装过程的施工与验收,除应符合本标准外,尚应符合国家现行有关标准的规定。

二、范围本标准规定了计算机和数据处理机房(以下简称机房)用风冷式机房精密空调的现场施工安装标准及安装完成后本司人员验收标准。

三、产品设计、制造、安装和验收标准1、《计算机和数据处理机房用单元式空气调节机节能认证技术规范》CQC3126-20152、《房间空气调节器能效限定值及能效等级》GB/T12021.3-20103、《单元式空气调节机》GB/T17758-20104、《房间空气调节器》GB/T7725-20045、《计算机和数据处理机房用单元式空调机》GBT19413-20106、《空气处理机组安全要求》GB10891-19897、《家用和类似用途空调器安装规范》GB17790-20088、《单元式空气调节机能效限定值及能源效率等级》GB19576-20049、《单元式空气调节机安全要求》GB25130-201010、《声环境质量标准》GB3096-200811、《家用电器、电动工具和类似器具的电磁兼容要求第1部分:发射》GB4343.1-200912、《家用和类似用途电器的安全》(第一部分:通用要求)GB4706.1-200513、《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》GB4706.32-201214、《民用建筑供暖通风与空气调节设计规范》GB50736-201215、《制冷剂编号方法和安全性分类》GB/T7778-200816、《制冷和供热用机械制冷系统安全要求》GB9237-200117、《制冷空调设备噪声的测定》JB/T4330-199918、《计算机场地通用规范》GB/T2887-201119、《建筑工程项目管理规范》GB/T50326-200620、《建筑设计防火规范》GB50016-201421、《工业建筑供暖通风与空气调节设计规范》GB50019-201522、《建筑物防雷设计规范》GB50057-201023、《电子信息系统机房设计规范》GB50174-200824、《公共建筑节能设计标准》GB50189-201525、《建筑内部装修设计防火规范》GB50222-199526、《建筑给水排水及采暖工程施工质量验收规范》GB50242-200227、《通风与空调工程施工质量验收规范》GB50243-200228、《建筑工程质量验收统一标准》GB50300-201329、《建筑电气工程施工质量验收规范》GB50303-200230、《建筑材料燃烧性能分级方法》GB8624-201231、《工业企业设计卫生标准》GBZ1-201032、《标牌》GB/T13306-201133、《机电产品包装通用技术条件》GB/T13384-200834、《空气过滤器》GB/T14295-200835、《空气冷却器与空气加热器》GB/T14296-200836、《包装储运图示标志》GB/T191-200837、《运输包装收发货标志》GB/T6388-198638、《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T8923.1-201139、《涂覆涂料前钢材表面处理表面清洁度的目视评定第2部分:已涂覆过的钢材表面局部清除原有涂层后的处理等级》GB/T8923.2-200840、《涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分:焊缝、边缘和其他区域的表面缺陷的处理等级》GB/T8923.3-200941、《涂覆涂料前钢材表面处理表面清洁度的目视评定第4部分:与高压水喷射处理有关的初始表面状态、处理等级和闪锈等级》GB/T8923.4-201342、《工程机械涂装通用技术条件》JB/T5946-199143、《氟代烃类制冷装置用辅助设备第4部分:翅片式换热器》JB/T7659.4-201344、《供配电系统设计规范》GB50052-200945、《低压配电设计规范》GB50054-201146、《通用用电设备配电设计规范》GB50055-201147、《电气装置安装工程电缆线路施工及验收规范》GB50168-200648、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-201249、《工业设备及管道绝热工程施工质量验收规范》GB50185-101050、《机械设备安装工程施工及验收规范》GB50231-200951、《工业金属管道工程施工规范》GB50235-201052、《工业设备及管道绝热工程设计规范》GB50264-201353、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-201054、《内销空调产品内控要求》企标Q/HKKJ0300755、招标人发出的招标文件(包括图纸)四、施工条件4.0.1 设备安装工程施工前,应具备下列工程设计图样和技术条件:1.设备的工艺平面位置图、标高图、设备基础图、安装施工图及施工说明和注释技术文件;2.设备使用说明书及设备安装有关的技术文件;3.与设备安装有关的建筑结构、管线和道路等图样。

机房空调配置标准规范最新

机房空调配置标准规范最新

机房空调配置标准规范最新随着信息技术的快速发展,机房作为数据中心的核心组成部分,其环境控制的重要性日益凸显。

空调系统作为机房环境控制的关键设备,其配置标准直接影响到机房的稳定性和安全性。

以下是最新的机房空调配置标准规范:1. 空调系统类型选择:- 根据机房的大小、热负荷、以及预算,选择合适的空调系统类型,包括直膨式、水冷式、风冷式等。

- 推荐使用能效比较高的空调系统,以减少能耗并降低运营成本。

2. 制冷量计算:- 应根据机房内设备的总功率、机房面积、人员数量以及室内外温差等因素,准确计算所需的制冷量。

- 制冷量应留有一定的余量,一般建议余量为10%-20%。

3. 空调机组配置:- 空调机组应选择具有高可靠性和高稳定性的产品。

- 空调机组的数量应根据机房的规模和热负荷进行合理配置,确保在任何情况下都能满足制冷需求。

4. 空气循环设计:- 机房内的空气循环应设计合理,确保空气流动均匀,避免局部过热或过冷。

- 应设置合理的送风口和回风口,以优化空气流动路径。

5. 湿度控制:- 空调系统应具备有效的湿度控制功能,保持机房内的相对湿度在40%-60%之间。

- 应定期检查和维护加湿和除湿设备,确保其正常工作。

6. 温度控制:- 机房内的温度应控制在18-24°C之间,以保证设备的正常运行。

- 应安装温度传感器,实时监测机房内的温度,并与空调系统联动。

7. 节能措施:- 空调系统应采用节能设计,如变频技术、智能控制系统等。

- 应定期进行能效评估,优化空调系统的运行参数,提高能效。

8. 安全与监控:- 空调系统应具备完善的安全保护措施,如过载保护、短路保护等。

- 应安装监控系统,实时监控空调系统的运行状态,并及时响应故障。

9. 维护与保养:- 应制定详细的空调系统维护和保养计划,定期进行检查和维护。

- 应有专业的维护团队,确保空调系统的正常运行。

10. 环境适应性:- 空调系统应考虑机房所在地的气候条件,如温度、湿度、灰尘等,选择适应性强的空调设备。

机房专用空调规范-双冷源---文本资料

机房专用空调规范-双冷源---文本资料

机房空调规格技术要求1.机房专用空调机组的机械性能1)外观工艺、检查:机柜表面喷涂均匀、无破损;信号灯、开关、测量显示装置布局合理。

2)操作及维修安全、方便。

3)结构工艺:部件排列合理、整齐;导线颜色和截面合理,布放平整;接插件牢固;进出线符合工程需要;具备抗震措施。

4)标牌、标记:应平整清晰。

2.机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围:220/380V +10% ~ -10%3)频率:50HZ ± 2HZ3 .机房专用空调机组的温度、湿度控制性能1) 机房专用空调应能按要求自动调节室内温、湿度,具有制冷、加热、加湿、除湿等功能。

2) 温度调节范围:+17℃ ~+28℃3)温度调节精度:±1℃ ,温度变化率< 5℃/小时4)湿度调节范围:40% ~ 60%RH湿度调节精度:±5 %RH5)温、湿度波动超限应能发出报警信号4 机房专用空调机组的机组性能1)投标机组应具有高效节能性,投标组需配置具有较高的能效比涡旋压缩机,风冷侧总冷量46.4kW,显冷量43.2kW;冷冻水侧总冷量55.3kW,显冷量45.5kW,每台机组压缩机2个,风机电机数量2个,兼容R22和R407C的制冷系统,以上参数回风温度24度,50%,冷冻水侧进出水温度7/12度。

2)投标机组应选用“V”型大面积蒸发器,保障换热效率。

3)机房专用空调系统应具有高可靠性,要求机组平均无故障时间MTBF≥10万小时。

4) 投标机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。

室内主风机应采用离心式风机送风系统.保证在增大机外余压的情况下送风风量不减少。

风机系统应具有皮带张力自动调节功能,以减少机组启动对皮带与轴承的冲击,延长送风系统的使用寿命。

机组应配置独立的风机和电机。

5) 投标机组的加热性能:具备电子再热器,或根据特殊要求配置热水或蒸气式再热器6)投标机组的加湿性能:应采用不受水质影响的远红外型加湿器,加湿量10kg/h,要求加湿速度快,确保高效性。

机房专用空调技术规范

机房专用空调技术规范

机房专用空调技术规范预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制百色机房专用空调技术规范1.选型依据1.1.设备生产厂商必须通过ISO9000系列认证。

1.2.代理公司应具有独立法人资格,有正式授权代理证书。

并采用符合ISO9000系列要求的质量管理系统。

1.3.对厂商的综合实力进行评估。

1.4.电网交1999(625)号文《通信局(站)电源、空调及环境集中监控管理系统前端智能设备通讯协议》。

1.5.根据选型技术要求,对设备进行的检查测试结果。

2.环境要求室内:温度:24±1°C相对湿度:50±10%RH防尘要求:灰尘颗粒直径大于或等于0.5μm时其浓度不超过18000粒/升。

温度变化率A级(不大于5°C/h )室外:夏季空调计算干球温度35.4°C夏季空调计算湿球温度27.7°C冬季空调计算干球温度7°C冬季室外计算相对湿度74%3.空调整体技术性能3.1本工程采用风冷型恒温恒湿空调机,设备应满足机房高热湿比,长时间运行,高可靠性,安全性及高效节能的要求。

本机房空调应采用两套制冷循环系统,保障机组运行的可靠性。

3.2使用情况:回风温度:24°C,相对湿度:50%RH。

3.3空调机组总制冷量大于45KW,送风量大于13000mз/h。

4.温度、湿度控制性能4.1温度控制范围:18-28°C4.2温度控制精度:设定点±1°C,温度变化率<5°C/小时。

4.3湿度控制范围:30%-75%RH4.4湿度控制精度:设定点±5%RH。

4.5温湿度波动超限能发出报警信号。

5.空调机噪音标准:距机组2米高1处的自由空间声压级≤61dB(A)。

6.空调机加热性能:具有电加热器。

加热器额定功率≥6KW。

7.空调机加湿性能:能直接使用未经二次软化的自来水源,能对水垢或污物进行方便地清洗,可重复利用或长期使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
