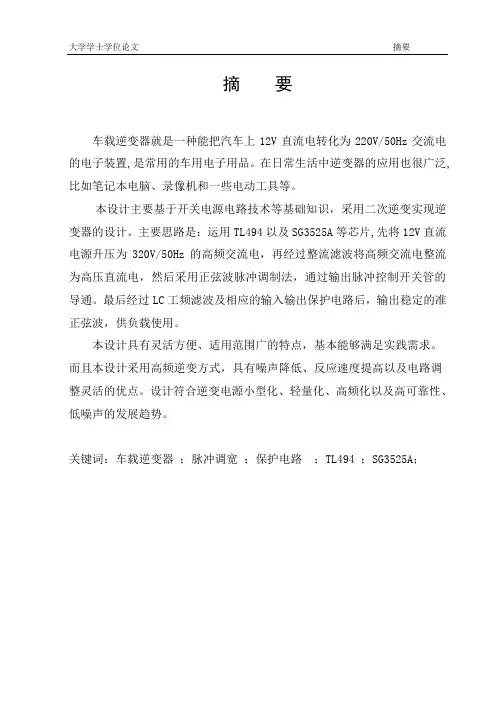

大学学士学位论文摘要摘要车载逆变器就是一种能把汽车上12V直流电转化为220V/50Hz交流电的电子装置,是常用的车用电子用品。
在日常生活中逆变器的应用也很广泛,比如笔记本电脑、录像机和一些电动工具等。
本设计主要基于开关电源电路技术等基础知识，采用二次逆变实现逆变器的设计。
主要思路是：运用TL494以及SG3525A等芯片,先将12V直流电源升压为320V/50Hz的高频交流电，再经过整流滤波将高频交流电整流为高压直流电，然后采用正弦波脉冲调制法，通过输出脉冲控制开关管的导通。
最后经过LC工频滤波及相应的输入输出保护电路后，输出稳定的准正弦波，供负载使用。
本设计具有灵活方便、适用范围广的特点，基本能够满足实践需求。
而且本设计采用高频逆变方式，具有噪声降低、反应速度提高以及电路调整灵活的优点。
设计符合逆变电源小型化、轻量化、高频化以及高可靠性、低噪声的发展趋势。
关键词：车载逆变器；脉冲调宽；保护电路；TL494 ；SG3525A；大学学士学位论文ABSTRACTABSTRACTCar inverter is a kind of vehicle that can be converted to 220V/50Hz 12V DC AC electronic device which is commonly used in automotive electronic products. The inverter applications are very broad in the daily life , such as notebook computer, video recorder and electric tools etc.This design is mainly based on switch power supply circuit technology basic knowledge, using two inverter realize inverter design. The main idea uses the TL494 and SG3525A etc chip, the first 12 V dc power boost for 320 V/frequency 50 Hz high frequency alternating current, and rectification of high frequency ac filter will rectifier for high voltage dc and then using sine pulse regulation law, through the output pulse control switch tube conduction. Finally after LC industrial frequency filter and the corresponding input/output protection circuits, stable output prospective sine wave, used for load.The design is flexible and convenient, apply a wide range of features, can basically meet the demand of practice. Besides the design uses the high frequency inverter, with noise reduction, response speed and adjust the advantages of flexible circuit. Finally the design conforms to the power supply miniaturization, lightweight, high frequency and high reliability, low noise trend.Key words: car invert ；pulse width modulation；circuit protection；TL494; SG3525A ;大学学士学位论文目录目录1 绪论 (1)1.1 车载逆变器及其发展 (1)1.2 逆变电源技术的发展 (2)1.3 逆变电源的发展趋势 (5)2 设计总体目标 (7)2.1 设计要求及系统指标 (7)2.2 总体方案的选取 (8)3 整体电路设计 (11)3.1 逆变电源整体框图 (11)3.2 脉宽调制技术及其原理 (13)3.3 正弦波脉宽调制技术 (18)4 逆变电源主要集成芯片外围电路及其功能简介 (21)4.1 TL494外围电路及其应用 (21)4.2 SG3525A外围电路及其应用 (23)4.3 ICL8038外围电路及其应用 (28)4.4 IR2110外围电路及其应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．315 逆变电源单元电路设计 (35)5.1 DC/DC变换电路 (35)5.2 DC/AC变换电路 (36)5.3 输入过压保护电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 5.4 输入欠压保护电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38 5.5 过热保护电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39大学学士学位论文目录5.6 输出过压保护电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40 5.7 输出过流保护电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41 致谢词．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44 附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.46 附录一外文翻译．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．46 附录二逆变电源原理图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．631 绪论1.1 车载逆变器及其发展车载逆变电源是将汽车发动机或汽车电瓶上的直流电转换为交流电，供一般电器产品使用，是一种较方便的车用电源转换设备。
