(完整版)-微电网及分布式电源并网标准体系介绍-20160330

(完整版)-微电网及分布式电源并网标准体系介绍-20160330
迫切需要国家层面的标准化工作支撑 − 微电网和分布式电源并网涉及多个行业和部门,迫切需要国家层 面的标委会进行统筹协调,确保标准内容的衔接和协调一致
标准体系亟需统一规划和顶层设计
微电网和分布式电源并网涉及发电、电网、用户等多个领域,系统 复杂性突出 − 需要将微电网作为一个相对独立单元,对相关技术领域开展系 统分析
12
P12
二 产业发展对标准化工作的需求
产业发展亟需标准化工作支撑
当前我国微电网和分布式电源并网在全国范围发展迅速,亟需标准化 工作给予技术支撑和规范 − 微电网和分布式电源并网改变了电力系统在中低压层面的结构和 运行方式
− 与微电网和分布式电源并网息息相关的电网运营企业和设备供应 商们熟悉的传统原则受到挑战
订微电网及分布式电源并网国家标准体系和年度计划建议;组织微电 网及分布式电源并网国家标准的制修订及宣贯工作;审查微电网及分 布式电源并网国家标准送审稿,提出审查意见。
制定分布式电源并网技术标准体系主要解决的问题:
指导设计 • 对分布式电源并网应满足的技术条件、并 网接口设计应遵循的原则进行规定
规范建设 • 对分布式电源入网调试、验收及测试进 行规定
燃料类型
能量转换方式
逆 变 器
同步 电机
异步 电机
农林废弃物 直燃发电
汽轮机

生 垃圾焚烧

发电
汽轮机

质 农林废弃物气化 微燃机 √
垃圾填埋气
内燃机

沼气发电
燃气轮机

地热能发电
汽轮机

气压涡轮机

海洋能发电
液压涡轮机

燃料电池 蓄电池
直线电机 √ 逆变器 √ 逆变器 √

新能源及微电网

新能源及微电网

主站接入层 远程用户 微电网历史数据服务器 微电网发电曲线应用 微电网能量管理
打印机 智能管理层
微电网子站 现场用户
主站接入系统& 能量监管系统
光端机
以太网交换机
现场中央控 制层 中央控制单元 运方控制器 中央控制单元 运方控制器
一体化测控单元 保护装置
逆变器
BMS
断路器
智能快速开关
现场监控层
微网1
A Q
计量表
Q
电能质量监测
A
微电网400V母线
A
发电单元汇流母线
农家游 负荷 Q PCS A Q A Q A Q A Q A
1#光伏并 网逆变器 1#直流防 雷汇流箱
2#光伏并 网逆变器 2#直流防 雷汇流箱
1#风机并 网逆变器 1# 卸 荷 箱
2#风机并 网逆变器 2# 卸 荷 箱
有源 滤波
BMS

分布式发电的前景



2007年:全球利用风力、太阳能等可再生能 源发电的投资达到710亿美元(不包括大型水 利发电);(世界银行报告) 2020年:美国太阳能光伏发电将占发电装机增 量的15%左右,累计安装量达到3600万千瓦; 欧盟国家可再生能源发电量将占总量的30%; (美国能源部;德国乌帕塔尔气候环境与能源研 究院) 2020年:我国风力发电3000万千瓦,太阳能 发电180万千瓦,生物质能3000万千瓦。(国 家发改委)
新能源及微电网技术
2011.7.22
内容


新能源及分布式发电 微电网技术 系统方案
新能源


节能 环保 高效
分布式发电

随着分布式发电技术的不断创新及常规能源的逐渐衰竭和环境污 染的日益加重,世界各国日益关注分布式发电技术(Distributed Generation—DG)。

新能源微电网项目的关键技术解决方案

新能源微电网项目的关键技术解决方案

新能源微电网项目的关键技术解决方案1.能源互联网能源互联网是新能源微电网项目的核心技术之一、它通过互联网技术、物联网技术和大数据技术,将分散的新能源发电系统、能源储存系统和用电负荷系统进行连接管理,实现能源的高效利用和优化配置。

能源互联网技术可以实现多个微电网之间的能源互联互通,提供灵活、可靠的能源供应和需求平衡。

2.能源储存技术新能源微电网项目需要解决新能源波动性和不可控性带来的能源供需平衡问题,这就需要采用能源储存技术实现能源的调峰填谷和调度控制。

目前常用的能源储存技术包括电池储能技术、储氢技术、压缩空气储能技术等。

这些技术可以将不稳定的新能源发电系统产生的能源储存起来,在用电高峰时供给,从而实现能源的平衡供给。

3.智能微电网控制与管理智能微电网控制与管理是新能源微电网项目中至关重要的一个环节。

通过智能化的微电网控制与管理系统,可以实现对能源的智能分配和调度控制,实时监测和响应能源需求,有效管理能源的使用和分配,提高能源系统的效率和可靠性。

智能微电网控制与管理技术包括分散智能控制技术、混合智能控制技术、智能优化调度技术等。

4.安全保障技术5.经济性优化技术新能源微电网项目需要考虑到经济性的问题,即如何在保证能源供应的前提下,降低能源成本和运营成本。

经济性优化技术包括能源成本优化技术、运营成本优化技术、经济调度技术等。

通过对能源的成本和运营进行优化调整,可以降低整个新能源微电网项目的运营成本,提高经济性。

总之,新能源微电网项目的关键技术解决方案包括能源互联网、能源储存技术、智能微电网控制与管理、安全保障技术和经济性优化技术等方面。

这些技术将有助于实现新能源微电网项目的高效运行、能源的平衡供给和优化配置,以及保障项目的安全和经济性。

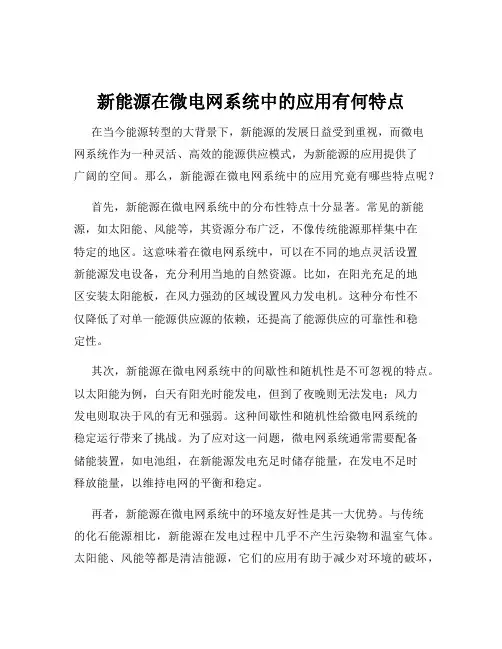

新能源在微电网系统中的应用有何特点

新能源在微电网系统中的应用有何特点

新能源在微电网系统中的应用有何特点在当今能源转型的大背景下,新能源的发展日益受到重视,而微电网系统作为一种灵活、高效的能源供应模式,为新能源的应用提供了广阔的空间。

那么,新能源在微电网系统中的应用究竟有哪些特点呢?首先,新能源在微电网系统中的分布性特点十分显著。

常见的新能源,如太阳能、风能等,其资源分布广泛,不像传统能源那样集中在特定的地区。

这意味着在微电网系统中,可以在不同的地点灵活设置新能源发电设备,充分利用当地的自然资源。

比如,在阳光充足的地区安装太阳能板,在风力强劲的区域设置风力发电机。

这种分布性不仅降低了对单一能源供应源的依赖,还提高了能源供应的可靠性和稳定性。

其次,新能源在微电网系统中的间歇性和随机性是不可忽视的特点。

以太阳能为例,白天有阳光时能发电,但到了夜晚则无法发电;风力发电则取决于风的有无和强弱。

这种间歇性和随机性给微电网系统的稳定运行带来了挑战。

为了应对这一问题,微电网系统通常需要配备储能装置,如电池组,在新能源发电充足时储存能量,在发电不足时释放能量,以维持电网的平衡和稳定。

再者,新能源在微电网系统中的环境友好性是其一大优势。

与传统的化石能源相比,新能源在发电过程中几乎不产生污染物和温室气体。

太阳能、风能等都是清洁能源,它们的应用有助于减少对环境的破坏,降低碳排放,缓解全球气候变化的压力。

这对于追求可持续发展和绿色能源的当今社会来说,具有极其重要的意义。

另外,新能源在微电网系统中的成本也在逐渐降低。

随着技术的不断进步和规模化生产,新能源发电设备的成本不断下降。

例如,太阳能板的价格在过去几年里大幅降低,使得太阳能发电的成本逐渐接近甚至低于传统能源发电成本。

同时,储能技术的发展也在一定程度上降低了微电网系统的运行成本,提高了其经济可行性。

然而,新能源在微电网系统中的应用也存在一些挑战。

新能源发电的输出功率不稳定,可能会对电网的电能质量产生影响,如电压波动、频率偏差等。

为了保证电能质量,微电网系统需要配备先进的电力电子设备和控制策略,对新能源发电进行有效的调节和管理。

沈阳工程学院微电网实验室技术要求

沈阳工程学院微电网实验室技术要求

沈阳工程学院智能微网实验室技术要求沈阳工程学院2011年9月目录1。

总则 (2)2。

工作范围 (3)3。

环境条件及工程条件 (4)4。

工程简介 (4)5。

基本技术条件 (8)6.屏体要求 (31)7。

招标设备规范 (33)1.总则1。

1 本技术规范适用于沈阳工程学院微电网实验室工程的技术功能、结构、性能、安装和试验等方面的技术要求。

1。

2 投标文件应在不泄露投标商的技术机密、知识产权的前提下尽可能地描述其研发思路、关键技术以及解决方案、控制系统的架构、软硬件实现方案等。

1.3 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,应提供符合IEC、GB最新版本的标准和本规范书要求的系统和优质产品。

1。

4 本技术规范经甲、乙双方确认后作为智能微网实验室购置商务合同的技术附件,与商务合同具有同等的法律效力。

1.5 本技术规范书所使用的标准如与卖方所执行的标准不一致时,按较高标准执行.1。

6投标文件应结合实际投标设备情况,制订智能微网实验室集成技术方案;同时,投标文件应提供招标范围内主要设备的详细技术资料、技术参数等。

1.7 应遵循的主要现行标准:下列标准所包含的条文,通过在本技术规范中引用而构成本规范的条文.下列标准出版时,所示版本均为有效。

所有标准都会被修订,使用本技术规范的各方应使用下列标准的最新版本.GB/T 19939-2005 光伏系统并网技术要求UL 1741:1999 独立电力系统用逆变器、变换器、控制器IEEE 1547:2003 分布式电源与电力系统进行互连的标准IEEE 1547.1:2005 分布式电源与电力系统的接口设备的测试程序IEC 62116 光伏并网系统用逆变器防孤岛测试方法GB/Z 19964 光伏发电站接入电力系统技术规定GB/T15543 电能质量三相电压允许不平衡度GB/T13981 风力机设计通用要求GB 50059 35~110KV变电所设计规范GB 50061 66KV及以下架空电力线路设计规范GB 12325 电能质量供电电压允许偏差GB/T14549 电能质量公用电网谐波GB 12326 电能质量电压波动与闪变IEC60726 《干式电力变压器》GB/T10228 《干式电力变压器技术参数和要求》GB1094-1996 《电力变压器》GB6450 《干式电力变压器》GB4208—93 《外壳防护等级的分类》GB5273-85 《变压器、高压电器和套管的接线端子》GB7328 《变压器和电抗器声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191-90 《包装贮运标志》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB2426 《发电机和变电所自用变压器》ZBK41003-1988 《三相树脂绝缘干式电力变压器的技术条件》GB/T17211 《干式电力变压器负载导则》2.工作范围2。

微电网的技术特点现状与未来发展

微电网的技术特点现状与未来发展

微电网的技术特点现状与未来发展1微电网的发展缘起分布式发电就是利用各种可用和分散存在的能源,如:太阳能、风能等可再生能源和天然气为燃料的冷/热/电联供系统。

分布式发电的特点主要表现为:位置灵活、分散,适应分散电力需求和资源分布;可以与大电网互为备份,改善供电可靠性;容易满足负荷需求,有利于可再生能源高效和规模化利用。

我国可再生能源发电模式是集中发电远距离输电与分布式发电相结合的方式。

为协调大电网与分布式电源间的矛盾,充分利用分布式电源为电网和用户带来的价值和效益,提出了微网(微能源网)的概念。

欧盟对于微电网的定义是:微网是利用分布式能源、储能装置和可控负荷共同组成的低压网络,容量范围从几百千瓦到几个兆瓦,能够与配电网并联运行,在上一级电网故障时可脱网独立运行,故障恢复后可重新并网。

国网电科院对微电网的定义是:微网是由分布式电源、储能和负荷构成的可控储能系统,可平滑接入大电网和独立自治运行,是发挥分布式电源效能的有效方式。

2微电网的特征微电网是指以分布式电源为主,利用储能和控制装置进行实时调节,实现网络内部电力电量平衡的小型供电网络,可并网运行也可离网运行。

由于风电、光伏发电等分布式电源具有分散性和间歇性的特点,对电网的电能质量、控制保护、运行可靠性带来不利影响,随着储能和运行控制等技术的进步,本世纪初欧美部分学者提出了微电网概念。

总结美国、欧洲、日本等国20个微电网试点工程,具备以下四个基本特征:1.微型:微电网电压等级一般在10kV以下;系统规模一般在兆瓦级及以下;与终端用户相连,电能就地利用。

2.清洁:微电网内部分布式电源以清洁能源为主,或是以能源综合利用为目标的发电形式。

天然气多联供系统综合利用率一般应在70%以上。

3.自治:微电网内部电力电量能实现基本自平衡,与外部电网的电量交换一般不超过总电量的20%。

4.友好:微电网对大电网有支撑作用,可以为用户提供优质可靠的电力,能实现并网/离网模式的平滑切换。

新能源智能微电网系统的设计与优化

新能源智能微电网系统的设计与优化

新能源智能微电网系统的设计与优化随着全球能源危机和环境问题的日益突出,新能源的开发和利用成为了当今社会的热点话题之一。

而智能微电网系统作为一种新兴的能源供应系统,已经引起了广泛关注。

本文将重点探讨新能源智能微电网系统的设计与优化。

1. 新能源智能微电网系统的概述新能源智能微电网系统是一种基于分散式能源的供电系统,通过将多种能源资源进行优化配置和管理,实现能源的高效利用和灵活调配。

它不仅可以提供可靠稳定的电力供应,同时还能满足用户的个性化需求,降低对传统能源的依赖程度。

2. 新能源智能微电网系统的设计原理新能源智能微电网系统的设计主要包括能源资源的配置、能源管理策略以及智能化控制算法的设计。

在能源资源的配置方面,需要考虑太阳能、风能、地热能等多种可再生能源的投入比例和供能能力。

在能源管理策略方面,通过建立能源管理系统,对不同能源之间进行协调调度,确保电力供应的稳定性。

在智能化控制算法的设计方面,可以采用模糊控制、遗传算法、人工神经网络等方法,对系统进行优化调节。

3. 新能源智能微电网系统的优势相对于传统的电力系统,新能源智能微电网系统具有以下几方面的优势:(1) 可靠性更高:新能源智能微电网系统采用分布式能源配置,避免了因单一能源故障而导致的全局断电问题,提高了电力供应的可靠性。

(2) 灵活性更好:新能源智能微电网系统允许用户根据自身需求进行个性化能源配置,实现了能源的灵活调配。

(3) 能效更高:通过优化能源资源的利用、合理调度能源的供应,新能源智能微电网系统可以减少能源的浪费,提高能源利用效率。

4. 新能源智能微电网系统的优化方法为了进一步提高新能源智能微电网系统的性能,可以采用以下几种优化方法:(1) 多目标优化:通过综合考虑系统的经济性、可靠性和环境友好性等多个目标,利用多目标优化算法找到最优的能源配置方案。

(2) 智能控制方法:运用人工智能技术,如神经网络、遗传算法等,实现对新能源智能微电网系统的智能控制和优化调节。

新能源发电技术在微电网中的应用

新能源发电技术在微电网中的应用

新能源发电技术在微电网中的应用随着经济的快速发展和人们越来越关注环保和节能,新能源作为一种最受欢迎的可再生能源,已经被广泛应用于各个领域。

尤其在微电网中,新能源发电技术的应用尤为显著。

微电网是由多个电能源设备、电池存储和能源管理系统组成的自主能源系统。

与传统的大型发电站不同,微电网具有小型、分布式、灵活和可再生等特点,其能源供给能够更好地适应人口密集城市、农村和偏远地区的能源需求。

而新能源发电技术,如太阳能、风能、水能等,正是实现微电网运行的重要组成部分。

首先,太阳能电池是一种常用的新能源发电技术,其利用光能,将太阳的辐射能转换成直流电。

由于太阳能无处不在且无法枯竭,太阳能发电可以以更低的成本提供电力,同时减少对化石燃料的依赖,降低污染排放。

在微电网中,太阳能电池可以被安装在建筑物的屋顶和周围的空地上、农村房屋的阳台和墙壁上,以及小型电力系统、灯具和电动汽车充电站等。

太阳能发电可以使微电网系统在有日照时实现全年24小时供电。

其次,风能发电是另一种常用的新能源发电技术,其利用风力推动涡轮机转动,将机械能转化成电能。

与太阳能不同,风能发电所需的风速较高,埋藏有一定的风能资源的区域才能够发挥最大的利益。

在微电网中,风能发电器通常是轻便易携带的,可以安装在无人居住的地方、田野或荒地上,以便为微电网提供绿色电力。

最后,水能发电也是一种实用的新能源发电技术,其利用水的重力、压力和流动形成的机械能,使涡轮机驱动发电机转动,从而将机械能转换成电能。

在微电网中,水能发电器通常安装在小型水流上、微型水坝和微型水电站上,排放水流产生的潜能,提供清洁、高效、廉价的能源。

由于水电有能源节约、环境保护、可持续性等多种优点,被越来越多的微电网采用。

但是,由于新能源发电技术比传统的发电方式要复杂,技术难度相对较高,需要大量的资金实现,这为微电网的应用带来了难度。

换言之,如何降低新技术的成本和提高新技术应用的效果是新能源发电技术在微电网中应用需要解决的主要问题。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

附件1:新能源微电网技术条件
一、联网微电网
联网微电网是解决波动性可再生电力高比例接入配电网的有效方案。

相对于不带储能的简单可再生能源分布式并网发电系统具有如下功能和优势:
1、通过微电网形式可以有效提高波动性可再生能源接入配电网的比例,功率渗透率(微电网额定装机功率与峰值负荷功率的比值)可以做到100%以上,此次申报项目原则上要求做到50%以上;
2、微电网具备很强的调节能力,能够与公共电网友好互动,平抑可再生能源波动性,消减电网峰谷差,替代或部分替代调峰电源,能接受和执行电网调度指令;
3、与公共电网联网运行时,并网点的交换功率和交换时段可控,且有利于微电网内电压和频率的控制;
4、在微电网自发自用电量效益高于从电网购电时,或在公共电网不允许“逆功率”情况下,可以有效提高自发自用电量的比例,避免损失可再生能源发电量,提高效益;当公共电网发生故障时,可以全部或部分孤岛运行,保障本地全部负荷或重要负荷的连续供电;
5、延缓公共电网改造,不增加甚至减少电网备用容量;
6、在电网末端可以提高供电可靠性率,改善供电电能质量,延缓电网(如海缆)改造扩容,节约电网改造投资;
7、与其它清洁能源(如CHP)和可再生能源不同利用形式结合,可以同时解决当地热水、供热、供冷和炊事用能问题。

主要技术条件
1、与公共配电网具有单一并网点,应能实现联网和孤岛2种运行模式,根据所在地区资源特点、负荷特性以及电网需求和架构,可以具备上节联网微电网的一种或多种功能。

2、微电网接入110kV公共配电网,并网点的交换功率应≤40MW,微电网接入35kV公共配电网,并网点的交换功率应≤20MW,微电网接入10kV公共配电网,并网点的交换功率应≤6MW,微电网接入400V公共配电网,并网点的交换功率应≤500kW;
3、储能装置的有效容量由所希望实现的功能、负荷的日分布特性、孤岛运行时间以及电网调峰需求决定,应根据实际情况设计;
4、在具备天然气资源的条件下,可应用天然气分布式能源系统,作为微电网快速调节电源,为消纳高比例、大规模可再生能源发电提供快速调节能力;
5、具有从发电到用电的智能能量管理系统,具有用户用能信息采集功能和远程通信接口;
6、微电网与公共配电网并网,应符合分布式发电接入电力系统的相关技术规定;微电网供电范围内的供电安全和电能质量亦应符合相关电力标准。

二、独立微电网
独立微电网适用于电网未覆盖的农村、海岛等边远无电地区,仅有小水电但供电不可靠的地区,以及对于在国家“送电到乡”工程中已经建成,但供电能力已严重下降的光伏或风光互补村落电站的改造。

独立微电网建设的主要目的是有效解决我国边远无电地区和无电海岛的用电问题,替代柴油发电机组,降低供电成本。

示范要求采用交流总线技术,与传统的直流总线技术相比,交流总线微电网更高效、更灵活,更适合于多种可再生能源发电系统的接入,供电半径宽,易于扩容,通过从发电到用电的能量管理系统可以做到实时的供需平衡,大大提高供电保证率,在将来还可以很容易地同公共电力系统或相邻其它交流总线微电网并网。

主要技术条件
1、微电网采用交流总线技术,在解决电力供应的同时,尽可能利用可再生能源解决热水、采暖、供冷、炊事用能问题;
2、微电网电压等级110kV,可再生能源总装机应≤200MW (不含水电和柴油发电装机);微电网电压等级35kV,可再生能源总装机应≤100MW(不含水电和柴油发电装机);微电网电压等级10kV,可再生能源总装机应≤20MW(不含水电和柴油发电装机);微电网电压等级400V,可再生能源总装机应≤2MW;
3、供电保证率不低于同类地区配电网供电可靠性水平;
柴油机组作为备用,对于季节性负荷差异较小的地区和海岛,柴油发电替代率要求不低于80%,柴油机组发电量占总电量需求的20%以下;对于季节性负荷差异较大的地区和海岛,柴油发电替代率允许放宽到40%;在有条件并技术经济合理的情况下,可采用(LNG或CNG为燃料的)天然气分布式能源。

4、独立微电网应具有从发电到用电的能量管理系统;
5、微电网的供电安全和电能质量应符合相关电力标准。
