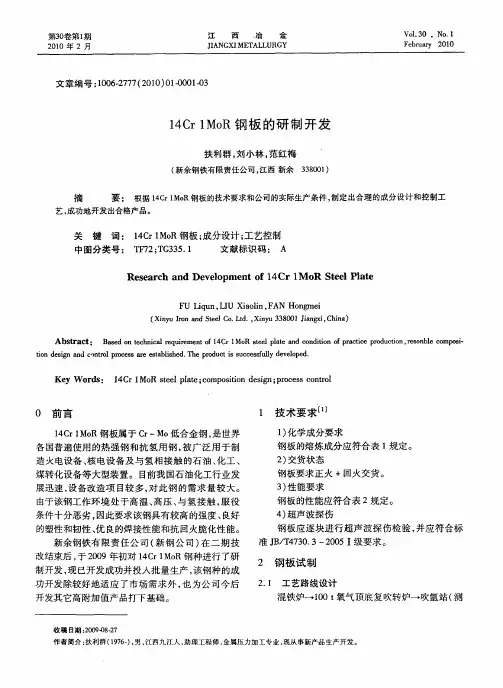

14Cr1MoR钢板的研制开发
５ “ 钛 保 铝 ” 主要 是 为 了改 善 钢 的高 温 组 ）微 。 织 和焊接性 能 。这 是 因为钛 和铝 与钢 中氮形成 的氮
化钛 和氮化 铝粒子 在 连铸 和加热 时能有效 阻止 奥 氏
由于该钢 工作 环 境 处 于高 温 、 压 、 氢 接 触 ， 役 高 与 服 条件 十 分恶劣 ， 此要求 该钢具 有 较高 的强 度 、 因 良好 的塑性 和韧性 、 良的焊 接性 能和 抗 回火脆 化性 能 。 优 新余 钢铁 有 限 责 任公 司 （ 钢 公 司 ） 二 期 技 新 在 改结 束后 ， ２０ 于 ０９年初 对 １Ｃ Ｍ Ｒ钢种 进行 了研 ４ｒ ｏ １
集 。另外还 能 明显改 善钢 的高温性 能 。
标 志一 收集一 入库 。
Ｉ
性 能检测一 取样 一 ２ ２ 化学 成分 设计 ．
化 学成 分 设 计 是 依 据 钢 板 所 要 求 的性 能 （ 强 度 、 性 、 接性 等 ） 韧 焊 及各 化 学元 素对 综 合 力 学性 能
Ｆ Ｌｉｕｎ， Ｕ ａ ｌｎ， ＡＮ ｎｇ ｅ Ｕ ｑ ＬＩ Ｘｉｏｉ Ｆ Ｈｏ ｍ ｉ
（ ｉｙ ｒｎａ ｄＳｅｌ ｏＬｄ ， ｉ ｕ３ ８０ ｉ ｇｉＣ ｉ ） Ｘｎ ｕＩ ｎ ｔ ． ｔ． Ｘｎ ３０ １ ａ ｘ， ｈｎ ｏ ｅＣ ｙ Ｊｎ ａ
Ａｂｓｒ ｃ Ｂ ｓｄ ｏ ｃ ｎｃ ｌｒｑ ｉ ｍｅ ｔｏ ４ ｒ１ Ｒ ｓ ｅ ｌｔ ｄ ｃ ｎ ｉｏ ｆｐ ａｔ ｅ ｐｏ ｕ ｔ ｎ，ｅｏ ｂｅｅ ｍｐ ｓ・ ｔ ａ ｔ： ａｅ ｎｔ ｈ ｉａ ｅ ｕｒ ｎ ｆ１ Ｃ ｅ ｅ Ｍｏ ｔ ｌｐａｅａ ｏ ｄｔ ｎ ｏ ｒｃｉ ｒｄ ｃｉ ｒｓ ｎ ｌ ｏ ｏｉ ｅ ｎ ｉ ｃ ｏ
14Cr1MoR（H）临氢设备用钢材质简介及钢板应用
14Cr1MoR（H）临氢设备用钢材质简介及钢板应用
1、14Cr1MoR(H)钢板简介：
14Cr1MoR(H)是临氢设备用铬钼合金钢钢板的一种, 适用于制造石油化工和煤化工等临氢设备。
2、14Cr1MoR(H)钢板执行标准：GB/T 35012-2018。
3、14Cr1MoR(H)钢板超声检测
14Cr1MoR(H)钢板应进行超声检测，并应符合NB/T47013.3-2015的一级要求。
4、14Cr1MoR(H)钢板化学成分（熔炼分析）
14Cr1MoR(H)回火脆化系数（熔炼分析和成品分析）J≤150，X≤15。
5、14Cr1MoR(H)钢板晶粒度
14Cr1MoR(H)钢板晶粒度检验应在钢板试样模拟焊后热处理状态进行，奥氏体晶粒度为5级或更细。
6、14Cr1MoR(H)钢板实际应用
14Cr1MoR(H)是临氢设备用铬钼合金钢钢板的一种, 适用于制造石油化工和煤化工等临氢设备。
主要用于石化上的加氢设备，如加氢反应器等。
14Cr1MoR厚板拼焊封头热处理工艺研究
14Cr1MoR厚板拼焊封头热处理工艺研究裴飞飞;周印梅;吴和斌;王竟雷【摘要】厚板14Cr1MoR封头通常采用热压成型,容易产生回火脆化,降低材料韧性.通过对模拟14Cr1MoR拼焊封头的试板进行正火(940℃,保温2 h)后加速冷却处理、回火热处理[(710±20℃),保温时间3 h]及焊后消应力热处理[(670±20℃),保温时间3.2h],从理论上计算出该热处理工艺回火参数[P]在最佳值范围内;通过力学性能试验结果显示,在该热处理工艺下得到的各项力学性能符合标准要求,强韧性配合良好,说明该热处理工艺合理,有效解决了14Cr1MoR热压成型过程中材料的回火脆化问题.【期刊名称】《山西化工》【年(卷),期】2016(036)005【总页数】3页(P68-69,76)【关键词】14Cr1MoR钢;封头;热成型;回火脆化【作者】裴飞飞;周印梅;吴和斌;王竟雷【作者单位】山西阳煤化工机械有限公司,山西太原 030032;山西阳煤化工机械有限公司,山西太原 030032;山西阳煤化工机械有限公司,山西太原 030032;山西阳煤化工机械有限公司,山西太原 030032【正文语种】中文【中图分类】TQ0514Cr1MoR属于珠光体耐热钢，是普遍使用的热强钢和抗氢钢，广泛用于煤化工设备、核能动力装置、石油精制、加氢裂化设备及其他高温临氢设备[1]。
14Cr1MoR供货热处理状态为正火+回火[2]，大直径厚壁(δ≥50 mm)铬钼钢封头通常采用热成型，成型过程中加热温度高于上转变温度点Ac3，容易产生回火脆化，降低材料韧度[3]。
本文针对厚壁14Cr1MoR热成型封头制造过程中存在的问题，通过编制合理的热处理工艺，得到满足要求的14Cr1MoR钢拼焊封头热处理工艺。
1.1 试验材料试验钢板选用江阴兴澄特种钢铁有限公司制造的厚度为80 mm的14Cr1MoR板材，其化学成分见表1。
试板规格600 mm×125 mm×80 mm，2件，采用埋弧自动焊拼焊，选用H11CrMo45B焊丝，焊前预热温度≥120 ℃，层间温度控制在120 ℃～250 ℃。
14cr1mor与q345r焊接及热处理
14cr1mor与q345r焊接及热处理14Cr1MoR与Q345R焊接及热处理14Cr1MoR和Q345R是常用的压力容器钢，广泛应用于石油、化工、电力等工业领域。
在进行14Cr1MoR和Q345R的焊接和热处理时，需要注意以下几个方面：1. 焊接工艺选择：选择合适的焊接方法和工艺参数对于保证焊接质量至关重要。
14Cr1MoR和Q345R可采用熔化极保护气体焊接（如氩弧焊）或电弧焊接。
在选择焊接材料时，考虑到与基材的相容性和焊缝的性能匹配。
2. 焊接预热：由于14Cr1MoR和Q345R的焊接材料厚度较大，焊接前需要进行预热处理以防止产生冷裂纹和减少残余应力。
预热温度一般应根据具体情况而定，通常在200°C到350°C之间。
3. 焊接后热处理：焊接完成后，需要进行焊后热处理来消除残余应力和提高焊缝的性能。
典型的热处理方法包括回火和正火处理。
回火温度和时间应按照相应标准进行控制，以获得理想的组织和力学性能。
4. 焊缝检测和评估：焊后需要进行焊缝检测和评估，以确保焊接质量符合要求。
常见的焊缝检测方法包括无损检测（如超声波检测、射线检测等）和金相显微镜观察。
5. 控制焊接变形：14Cr1MoR和Q345R焊接后会产生一定的变形，特别是焊接结构复杂的情况下。
为了控制变形，可以采用预制焊接件和适当的焊接顺序，同时注意控制焊接温度和应力。
在进行14Cr1MoR和Q345R的焊接和热处理时，必须严格按照相应的标准和规范进行操作，保证焊接质量和工件性能的稳定和可靠。
合理选择焊接工艺、预热处理、焊后热处理以及焊缝检测和评估等措施的采用，能够确保焊接接头满足设计要求，提高材料的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14Cr1MoR(H)钢板性能的热处理试验
摘要：14Cr1MoR(H)是在14Cr1MoR基础上加强抗氢性能，以满足更苛刻的使用要求，本文结合我司对14Cr1MoR(H)钢材的性能研究，对热处理工艺影响钢板性能的情况进行试验与验证。
关键词：14Cr1MoR(H)、压力容器、热处理、钢板性能
14Cr1MoR（H）钢属于Cr-Mo低合金钢，该钢具有良好的韧性和塑性、较高的强度、抗回火脆化性能和优良的焊接性能，该钢能在与氢接触、高温、高压等恶劣条件下使用，是普遍使用的热强钢和抗氢用钢，被广泛用于制造与氢相接触的石油、化工等大型装置及临氢设备。
兹有一台压力容器产品：工作压力6.75MPa最高/最低工作温度290℃/260℃,操作介质/特性为含氢气体/易爆,主体材质14Cr1MoR（H）,筒体厚度/封头最小成形厚度40mm/40mm。
下面就本产品热处理工艺对钢板性能的影响进行试验，为设备制造后能满足技术要求提供保证。
1. 试板准备
筒体下料厚度40mm，封头考虑到成形过程中的减薄量，下料厚度44mm。
钢材供货状态为正火+ 回火。
取筒体试板厚40mm，封头试板厚44mm。
试板力学性能试验项目如下：
（1）室温拉伸试验，在Max.PWHT及Min.PWHT状态下各一件。
（2）高温拉伸试验，Max.PWHT状态下做一件。
（3）-20℃KV2 冲击试验，在Max.PWHT及Min.PWHT状态下各做一件。
（4）室温弯曲试验。
2. 钢板性能要求满足下列条件：
室温拉伸强度Rm为520～680MPa；室温屈服强度RmL≥310MPa；室温延伸率A≥20%；室温断面收缩率Z≥45%；-20℃KV2 冲击功平均值≥47J；高温（470℃）屈服强度Rp0.2＞187.4MPa；室温弯曲试验，弯曲180°，无裂纹。
3.筒体试板热处理工艺试验
3.1模拟最小程度焊后热处理工艺
Min. PWHT是容器在制造过程中可能达到的最小程度的焊后热处理。
根据技术要求及我司热处理经验，确定工艺：690±14℃×4h，炉冷至300℃出炉空冷。
3.2模拟最大程度焊后热处理工艺
Max. PWHT是容器在制造过程中可能达到的最大程度的焊后热处理。
根据技术要求及我司热处理经验，确定工艺：690±14℃×20h，炉冷至300℃出炉空冷。
模拟焊后热处理后，对试板进行力学性能检验,同时对试板在Min. PWHT状态下进行金相检验及硬度试验。
结果见表1.
由表1可知，试板力学性能良好，晶粒度9级，组织保持良好，硬度值不超202，从筒体材料制造过程中所经历热处理状态的角度分析，所执行的热处理工艺能保证筒体材料的综合力学性能，故此热处理工艺是有效、可行的。
4.封头试板热处理工艺试验
封头采取热压成形，始压温度950 ℃，终压温度900℃，空冷。
在封头热成型过程中，加热温度超过了钢材的Ac3线，破坏了材料的力学性能，故需进行正火+回火热处理，以恢复力学性能。
封头成品经历的热处理：热压+正火+回火。
为保证封头成形后的性能，对封头试板进行热处理模拟试验。
正火910±10℃×1.5h，风冷。
回火720±10℃×2.5h，空冷。
Min.PWHT 690±14℃×4h ，炉冷至300℃出炉空冷。
Max.PWHT 690±14℃×20h，炉冷至300℃出炉空冷。
先950 ℃对试板模拟加热，接着正火+回火，后分开做Min.PWHT和Max.PWHT，随
表1 筒体、封头试板模拟焊后热处理试验结果
封头筒体
试验项目热处理状态 Rm(MPa) ReL (MPa) A(%) Z(%) Rm(MPa) ReL (MPa) A(%) Z(%)
室温拉伸Max. PWHT 555 380 27.5 67.5 575 440 25.5 74
Min. PWHT 565 395 23 72.5 600 475 27 74
470℃拉伸热处理状态 Rm(MPa) Rp0.2(MPa) Rm(MPa) Rp0.2(MPa)
Max. PWHT 460 320 470 330
－20 ℃KV2 冲击热处理状态 KV2 (J) KV2 (J)
Max. PWHT 82、84、56 220、236、204
Min. PWHT 114、62、76 224、202、264
室温弯曲试验Max. PWHT 压轴d=2a，弯曲180°，无裂纹压轴d=2a，弯曲180°，无裂纹
Min. PWHT 压轴d=2a，弯曲180°，无裂纹压轴d=2a，弯曲180°，无裂纹
金相试验热处理状态晶粒度显微组织晶粒度显微组织
模拟热冲压 5 珠光体+ 网状铁素体Min.PWHT9 铁素体+ 珠光体+ 贝氏体
正火+回火 6 珠光体+铁素体Min.PWHT状态，硬度值HBW为200、195、198
后对试板进行性能试验。
其间在模拟热冲压受热及正火+回火后分别做金相，以观察组织的变化。
结果见表1.
由表1可知，热冲压后晶粒变大，晶粒度降为5级，再经正火+回火处理，晶粒度升至6级，组织改变不明显。
封头试板力学性能较筒体试板力学性能有所下降，尤其是冲击值下降较多，性能还是满足技术条件要求并有一定的富裕量。
从试验结果看，所执行的热处理工艺能保证封头最终成形后的综合力学性能，该工艺是有效的、可行的。
5.结论
封头试板性能较筒体试板性能有所下降，主要原因是封头试板经历超过Ac3线以上的温度，组织上会产生较大变化，虽然重新正火+回火，但金属组织及晶粒度的改善不明显。
因此，封头在实际热冲压过程中要
严格监控最高加热温度，应＜950℃为妥。
通过试验，我们掌握了14Cr1MoR（H）钢材在不同热处理温度下性能变化的一般规律，验证了所制定的热处理工艺能有效保证产品完工后的钢材综合力学性能，热处理工艺是有效的、可行的。
6.作者简介
邵家良（1986 -），男，广州人，从事压力容器制造。
