磷酸铁锂电池充电方法

电池，在我们的生活用早已得到了广泛的应用。相信在座的亲们没有哪一个没有见过电池的，电池在生活的各个方面已经有了很高的地位。无论是手机电脑手电筒还是遥控器，里面都有电池，足以见得电池已经渗入到我们生活中的方方面面。而现在电池的形式已经不仅仅局限于普通的电池，越来越多种类的电池也广泛的运用到我们的生活中，下面让小编给大家介绍磷酸铁锂电池的性能和充电方法吧！

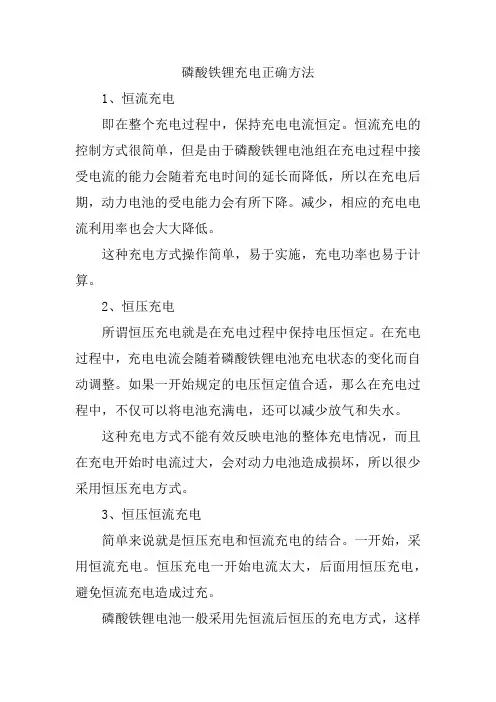

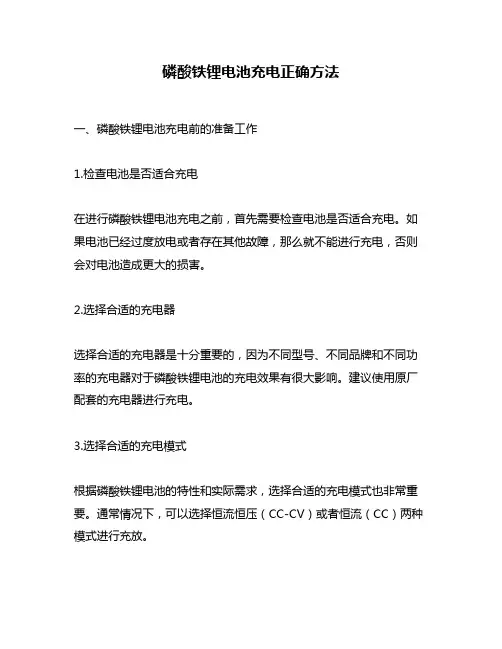

磷酸铁锂电池充电方法

锂充电电池已经得到了广泛使用。磷酸铁锂电池因有其独特的优点，使用也多起来了。磷酸铁锂电池的充电器与普通锂电池是不同的。锂电池的最高终止充电电压是4.2伏;磷酸铁锂电池是3.65伏（网上有的说，最高不能高于3.8伏），现在的问题是：能否利用手机的充电器（稍作改造）用于磷酸铁锂电池的充电;或者利用报废的锂电池保护电路板（稍作改造）用于磷酸铁锂电池的充电保护。

磷酸铁锂电池测试方法

低温磷酸铁锂电池测试方法及检测标准 1．电池测试方法 1.1蓄电池充电在20℃士5℃条件下，蓄电池以1I 3 (A)电流放电，至蓄电池电压达到2.0 V，静置 1h，然后在20℃±5℃条件下以1I 3 (A)恒流充电，至蓄电池电压达3.65V时转恒压充电，至充电电流降至0.1I 3 时停止充电。充电后静置lh。 1.2 20℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在20℃士5℃下以1I 3 (A)电流放电，直到放电终止电压2.0V 。 c) 用1I 3 (A)的电流值和放电时间数据计算容量(以A.h计)。 d) 如果计算值低于规定值，则可以重复a)一c)步骤直至大于或等于规定值，允许5次。 1.3 -20℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在-20℃士2℃下储存20h。 c) 蓄电池在-20℃士2℃下以1I 3 (A)电流放电，直到放电终止电压2.0V。 d) 用c)电流值和放电时间数据计算容量(以A.h计)，并表达为20℃放电容量的百分数。 1.4 -40℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在-40℃士2℃下储存20h。 c) 蓄电池在-40℃士2℃下以1I 3 (A)电流放电，直到放电终止电压2.0V。 d) 用c)电流值和放电时间数据计算容量(以A.h计)，并表达为20℃放电容量的百分数。备注：1I 3— 3h率放电电流，其数值等于C 3 /3。 C 3 — 3 h率额定容量(Ah)。 1.5 高温荷电保持与容量恢复能力: a) 蓄电池按1.1方法充电。 b) 蓄电池在60℃士2℃下储存7day。 c) 蓄电池在20℃士5℃下恢复5h后，以1I 3 (A)电流放电，直到放电终止电压2.OV d) 用 c)的电流值和放电时间数据计算容量(以A.h计)，荷电保持能力可以表达为额定容量的百分数。 e) 蓄电池再按1.1方法充电。 f) 蓄电池在20℃士5℃下以11 3 (A )电流放电，直到放电终止电压2.0V 。

关于浅谈锂电池充电电路原理及应用的专业论文

专业电子类论文题目:浅谈锂电池充电电路原理及应用作者:yyj 职称:自动化工程师发表期刊号:XXX-XX 浅谈锂电池充电电路原理及应用现代生活中,科技高速发展,电子产品需求量急升,应用之广，已达到一个新高度。从而对电子产品充电电池的要求，也越来越高。常用的电池有多种，而锂电池占据较大份额。锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。一、锂电池与镍镉、镍氢可充电池：锂离子电池的负极为石墨晶体，正极通常为二氧化锂。充电时锂离子由正极向负极运动而嵌入石墨层中。放电时，锂离子从石墨晶体内负极表面脱离移向正极。所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。因而这种电池叫做锂离子电池，简称锂电池。锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。二、锂电池的特点： 1、具有更高的重量能量比、体积能量比；

2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压； 3、自放电小可长时间存放，这是该电池最突出的优越性； 4、无记忆效应。锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电； 5、寿命长。正常工作条件下，锂电池充/放电循环次数远大于500次； 6、可以快速充电。锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时； 7、可以随意并联使用； 8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池； 9、成本高。与其它可充电池相比，锂电池价格较贵。三、锂电池的内部结构：锂电池通常有两种外型：圆柱型和长方型。电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件，以便电池在不正常状态及输出短路时保护电池不受损坏。单节锂电池的电压为3.6V，容量也不可能无限大，因此，常常将单节锂电池进行串、并联处理，以满足不同场合的要求。四、锂电池的充放电要求： 1、锂电池的充电：根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA以内时，应停止充电。

磷酸铁锂电池充电电路

磷酸铁锂电池充电器CN3059 磷酸铁锂电池是一种用磷酸铁锂（LiFePO4）材料作电池正极、用石墨作电池负极的新型锂离子电池。关于该电池的详细介绍请参看本刊9期磷酸铁锂动力电池一文。磷酸铁锂电池的标称电压是3.2V、终止充电电压是3.6±0.05V、终止放电电压是2.0V。该电池与锂离子电池一样要求恒流、恒压充电，充电率范围是0.2～1C。上海如韵电子有限公司在自主开发出单节锂电子充电器芯片CN3052及CN3056后，2007年又开发出性能更好的单节磷酸铁锂充电器芯片CN3058及CN3059，满足了市场的需求。本文将介绍CN3059。特点与应用 CN3059是一种对单节磷酸铁锂电池进行恒流、恒压充电的充电器IC。用该IC 组成的充电器主要特点：充电电流可由一外设电阻RISET设定，最大充电电流可达1A；输入电压4～6V，可采用USB接口或4.5～6V输出电压（输出电流1000～1500mA）的AC/DC适配器供电；充电器电路简单、外围元器件少、成本低；对过放电（电池电压＜2.0V）的电池有小电流预充电模式；内部有功率器理电路，若芯片的结温超过115℃时能自动降低充电电流作过热保护，使用户可设置较大的充电电流，以提高充电效率；有两个LED分别作充电状态指示及充电结束指示；有输入电压过低（＜3.61V）时的输出锁存功能、自动再充电功能、电池温度监测功能；采用小尺寸、散热增强性的10引脚DFN封装；充电温度范围0～45℃或0～65℃(由充电电池参数决定)。 CN3059是磷酸铁锂电池的专用充电器IC，但它还有一个独特的特点：外设一个电阻RVSET，它可以增加恒压充电的输出电压。利用这个独特的特点，可以组成简易的3节镍氢电池充电器及4V铅酸电池充电器或锂离子电池充电器。由CN3059组成的充电器适合充 0.5～4Ah的磷酸铁锂电池。其应用领域：矿灯、LED应急灯、警示灯；车模、船模、航模及电动玩具；在照相机中，用3.2V磷酸铁锂电池替代一次性3V锂电池（型号为CR123A），其外廓尺寸相同；通信装置；小型医疗仪器及野外测试仪器；小型电动工具等。另外，可采用CN3059组成充3节镍氢电池及4V铅酸电池的充电器等。封装、引脚排列及功能 CN3059采用散热增强型10引脚小尺寸DFN封装，其引脚排列如图1所示，各引脚功能如表1所示。

磷酸铁锂电池直流内阻测定精编

磷酸铁锂电池直流内阻测定精编 Document number：WTT-LKK-GBB-08921-EIGG-22986

磷酸铁锂电池及充电器原理结构

磷酸铁锂电池及充电器原理结构 ?随着科学技术的发展及电化学材料及工艺技术的进步，人们不断地研究、开发出新型电池材料及新型电池。继镍镉、镍氢可充电电池之后，在1991年开发出可充电的锂离子电池，1995年又推出性能更好的聚合物锂电池，到2002年后，新型磷酸铁锂电池又问世。 2），另外还有少数采用氧化锰锂（LiMn2O4）及氧化镍锂（LiNiO2）作正极材料。新型磷酸铁锂电池是一种用磷酸铁锂（LiFePO4）作电池正极，用石墨作负极的锂离子电池。它的工作原理与锂离子电池完全相同，是锂离子电池家族中的新成员。 4电池。 4电池应是最便宜的。另外它具有放电平台特别平坦、能用大放电率放电（5~10C）、特别安全（不会因过充电、过放电、甚至短路时发生燃烧或爆炸）、循环寿命长、对环境无污染等特点，作为大电流输出的动力电池，它的性能是最佳的。 4正极材料，有一些工厂已小批量生产各种不同容量的LiFePO4电池（容量从几百mAh到几百Ah）。由于生产时间不长、产量不大，还是初创阶段，因此目前在价格上比同样容量的锂离子电池还贵，但是还供不应求，经常发生缺货。这种现象将在1~2年内得到改进。到那时LiFePO4电池的价格更齐全、质量进一步提高，价格也更便宜，应用将更广泛。 1. LiFePO4电池主要特点 4电池可在2~10C放电率范围长期工作，甚至于在10秒短时间内可达20C的放电率。采用LiFePO4电池作为动力的汽车有极好的加速性能、用作电动工具手电钻电源时则有高的钻孔速度，并能对硬度较大的材料进行钻孔。 4电池在不同放电率时的放电特性如图1所示。图1 图2 4电池的放电特性是极好的； 4电池作循环寿命试验，其结果是：锂离子动力电池做了300个循环后，其放电容量已降到85%；而LiFe PO4电池做了500个循环后，其放电容量还大于95%。 4电池做了300个循环放电容量还大于80%。

磷酸铁锂电池直流内阻测定

LiFePO /C锂离子电池直流内阻测试研究 4 摘要：研究了圆柱形动力磷酸铁锂锂离子电池在不同电流、不同测试持续时间下的直流内阻。分析了电池SOC、充电电流和放电电流、持续时间以及电流和时间的交互作用对电池直流内阻的影响。研究表明，测试电流和持续时间对电池的直流内阻影响比较大，在30~80%SOC 范围内相同测试条件下电池的直流内阻变化不大；放电测试条件下的直流内阻略高于充电测试条件下的直流内阻；在0~10s内，电池的直流内阻测试值与测试时间呈线性变化关系；容量型电池与功率型电池的直流内阻变化规律相同。关键词：直流内阻，磷酸铁锂,锂离子电池，动力电池，测试方法 /C Li-ion battery Study on the DC internal resistance of LiFePO 4 Abstract: DC internal resistance of battery is an essential parameter for designing vehicle auxiliary system and battery pack. The effects of current, time, SOC on DC internal resistance of LiFePO4/C Li-ion battery were tested and analyzed respectively. The research shows that the DC internal resistance is similar at 30~80% SOC on the same test methods, the DC internal resistance with discharging methods is larger than it with charging methods, and the DC internal resistance is linear with the test time in 10s at the same SOC and current. The DC internal resistance variation rules of the high energy battery are similar to the high power battery. , Li-ion battery, power battery, Keywords: DC internal resistance, LiFePO 4 test methods 内阻是评价电池性能的重要指标之一。内阻的测试包括交流内阻与直流内阻。对于单体电池，一般以交流内阻来进行评价，即通常称为欧姆内阻。但对于大型电池组应用，如电动车用电源系统来说，由于测试设备等方面的限制，不能或不方便来直接进行交流内阻的测试，一般通过直流内阻来评价电池组的特性。在实际应用中，也多用直流内阻来评价电池的健康度，进行寿命预测，以及进行系统SOC、输出/输入能力等的估计。在生产中，可以用来检测故障电池如微短路等现象。直流内阻的测试原理是通过对电池或电池组施加较大的电流（充电或放电），持续较短时间，在电池内部还没有达到完全极化的情况下，根据施加电流前后电池的电压变化和施加的电流，计算电池的直流内阻。测试直流内阻必须选择好四个参数：电流（或采用的倍率）、脉冲时间、荷电状态（SOC）、测试环境温度。这些参数的变化对直流内阻有较大的影响。直流内阻不仅包括了电池组的欧姆内阻部分(交流内阻部分)，还部分包括了电池组的一些极化电阻。而电池的极化受电流、时间等影响比较大。目前常用的直流内阻测试方法有以下三个：（1）美国《FreedomCAR电池测试手册》中的HPPC测试方法：测试持续时间为10s，施加的放电电流为5C或更高，充电电流为放电电流的0.75。具体电流的选择根据电池的特性来制定。（2）日本JEVSD713 2003的测试方法，原来主要针对Ni/MH电池，后也应用于锂离子电池，首先建立0～100％SOC下电池的电流一电压特性曲线，分别以1C、2C、5C、10C的电流对设定SOC下的电池进行交替充电或放电，充电或放电时间分别为10s，计算电池的直流内阻。（3）我国“863”计划电动汽车重大专项《HEV用高功率锂离子动力蓄电池性能测试规范》中提出的测试方法，测试持续时间为5s，充电测试电流为3C，放电测试电流为9C。 JEVS法、HPPC法两种测试方法各有特点，JEVS法采用0～10C“系列”电流可以避免采用单一电流产生的结果偏差，其假定电池的内阻主要成分是近似恒定的欧姆阻抗，因此

磷酸铁锂电池充放电机理

磷酸铁锂电池的充放电机理及释疑（通俗篇） 1．充电机理：充电时，电池的正极、负极间外接一正向电压，这个正向电压在电池的正极、负极间产生了正向电场，带电离子在电场中受力要移动，其中带正电的锂离子向负极移动，锂离子脱出正极后，正极上就多出了电子，正极上的电子则受充电电源正极吸引力向充电电源的正极移动，充电电源负极的电子受电池负极（带正电的锂离子）吸引力向电源的负极移动。这样的结果是：电源正极的锂离子在电池内部由正极流向负极，电源正极的电子由电池正极经电池外部流向电池负极，电子在导体的有序移动就产生了电流（不过物理学规定电流的方向与电子流的方向相反），其实充电的过程就是由外部电源强行将锂离子从正极拉到负极的过程，这个过程是一个纯物理过程，没有任何化学反应，充电过程中电池正极重量在减少，负极重量在增加。充了电的电池正极和负极是中性的，并不像人们想象的正极有多余的正电荷，负极有多余的电子。电池怕过冲电，过冲后果可以这样理解，随着充电的不断进行，电池正极的锂离子不断减少，由于锂离子和磷酸根离子有亲和力，减少到一定程度必须提高充电电压（增强电池内部的电场强度）才能将越来越少的锂离子拉到负极，这样将破坏正极材料和负极材料的结构和性能，对电池造成伤害，影响电池寿命。为了防止过充，设计了控制器对充电过程进行控制，充到一定程度控制器切断充电电源，结束充电过程。充电就是让电池储存能量，储存能量的数值等于充电时间对充电电压与电流乘积的积分。

2.放电机理：电池外部接上负载后，由于锂离子和磷酸根离子有亲和力，磷酸根离子吸引锂离子从电池负极向电池正极移动，移到正极的锂离子又吸引外接电路中的电子向电池正极移动，由于锂离子从电池负极向电池正极移动，负极就多了电子，多的电子通过外部导体和负载负载向正极移动，这样的结果是：电源负极的锂离子在电池内部由负极流向正极，电源负极的电子由电池负极经电池外部流向电池正极，电子在导体的移动就产生了电流，放电过程也是一个纯物理过程，没有任何化学反应，放电过程中电池正极重量在增加，负极重量在减少。放了电的电池正极和负极也是中性的。电池怕过放电，过放后果可以这样理解，随着放电的不断进行，电池负极的锂离子不断减少，当负极几乎没有锂离子了，活跃程度弱于锂离子的铜离子在便向正极移动，这样将破坏负极材料和正极材料的性能，对电池造成伤害，影响电池寿命。为了防止过放，设计了控制器对放电过程进行控制，放到一定程度控制器切断负载，结束放电。放电就是电池释放能量，释放能量的数值等于放电时间对放电电压与电流乘积的积分。 3．释疑：（1）关于电的速度：光的传播速度就是光子的移动速度，而电的传播速度是指电场的传播速度，不是电子的移动速度。导线中的电子每秒能移动几米就已经是很高的速度了。电子在导体中是排队前进的，电场的传播速度非常快，在真空中，这个速度的大小约接近于光速。“电”的传播过程大致是这样的：电路接通以前，金属导线中虽然各处都有自由电子，但导线内并无电场，整个导线处于静电平衡状态，自由电子只做无规则的热运动而没有定向运动，当然

磷酸铁锂电池组装测试流程

LiFePO4组装扣式电池的流程（1）扣式电池的规格：CR2025，CR20级别的规格都可以用，仅仅是电池壳的厚度有所区别，CR2025电池壳的厚度为2.5mm，该类电池的适用温度是-20℃—70℃。（2）CR2025各部件的规格：正极电池壳隔膜正极极片锂片直径/mm20181214 （3）扣电组装过程如下：混料：质量比—活性材料（LiFePO4）：乙炔黑：PVDF=80:10:10 将称量好的活性材料和乙炔黑在研钵中研磨10min左右，同时将以质量比PVDF：NMP=1:20（如若发现NMP的量不够，可以少量滴加点）的量将PVDF溶解在NMP中进行磁力搅拌至PVDF完全溶解，然后将溶液倒入先前研磨好的活性材料和乙炔黑的粉料中继续研磨20min左右，制备得到正极浆料。涂料：首先将Al箔平整放置在撒有酒精的光滑的桌面上，用玻璃棒将研钵中的浆料倒入Al箔上，随后用80um的涂膜器进行涂覆。随后将涂覆完的Al箔放置在真空干燥箱中先80℃干燥2h，然后110℃干燥12h。自然冷却后取出。注：涂覆用的Al箔规格一定要小于辊压机的尺寸便于辊压。 LiFePO4极片制备：用12mm模具的压片机将干燥后的Al箔压成12mm的极片，分别称量每个极片的重量，并对应相应的电池编号，待用。极片中活性物质质量=【极片的质量-空白Al箔的质量（5.4mg）】*80% 手套箱组装电池的过程：先在手套箱的托盘中放置一张纸—CR2025的正极电池壳平整放于上面—用塑料镊子夹起正极极片居中放入正极壳中—将18mm的隔膜居中放置在极片上面（滴加3滴左右的电解液）—将锂片居中放置在隔膜上面（一定要居中放置，锂片的放置很重要）—放置垫片和弹片，滴加7-8滴左右的电解液—盖上负极壳，将电池壳稍微压紧，然后放入塑料袋中取出—70MPa左右的压力进行封装—放置24h 左右进行电化学性能测试。

磷酸铁锂电池充放电曲线和循环曲线

磷酸铁锂电池充放电曲线和循环曲线我公司生产的磷酸铁锂电池以其无毒、无污染，高安全性，循环寿命长，充放电平台稳定等优点受到锂电池专家的关注。我公司所生产的LiFePO4动力电池在国内、外均处于领先水平，填补了国内、外大功率磷酸铁锂动力电池的空白，并获得多项国家专利。10C充放电1000次循环容量衰减在25%以内，充放电平台稳定，安全性能优良，可大电流充放电，完全解决了钴酸锂，锰酸锂等材料做动力型电池所存在的安全隐患和使用寿命问题。磷酸铁锂动力电池将取代铅酸、镍氢电池、钴酸锂和锰酸锂锂电池，引领汽车工业走进绿色时代。我公司生产的磷酸铁锂18650－1200mAh的电池充放电曲线和大电流循环曲线如下：

我公司生产的磷酸铁锂CR123A－500mAh的电池大电流循环曲线如下

新型磷酸铁锂动力电池中心议题： ?磷酸铁锂电池的结构与工作原理 ?磷酸铁锂电池的放电特性及寿命 ?磷酸铁锂电池的使用特点 ?磷酸铁锂动力电池的应用状况自锂离子电池问世以来，围绕它的研究、开发工作一直不断地进行着，上世纪90年代末又开发出锂聚合物电池，2002年后则推出磷酸铁锂动力电池。锂离子电池内部主要由正极、负极、电解质及隔膜组成。正、负极及电解质材料不同及工艺上的差异使电池有不同的性能，并且有不同的名称。目前市场上的锂离子电池正极材料主要是氧化钴锂（LiCoO2），另外还有少数采用氧化锰锂(LiMn2O4)及氧化镍锂(LiNiO2)作正极材料的锂离子电池，一般将后两种正极材料的锂离子电池称为“锂锰电池”及“锂镍电池”。新开发的磷酸铁锂动力电池是用磷酸铁锂（LiFePO4）材料作电池正极的锂离子电池，它是锂离子电池家族的新成员。

锂电池充电电压与充电电流设定

锂电池的充电电压和电流应该是多少锂电池充电电流和电压关系图的原理图有上图可以看出，锂电池充电电流和电压是动态变化的，这是由锂电池本身的化学物质决定的。所以需要根据锂电池本身的充电特性来配置充电IC 的性能，以达到正确，安全，高效的使用锂电池。日常表述中的“锂电池充电电流”是针对锂电池在充电过程中所处快速充电阶段的充电电流而言的，作为一个动态的过程，锂电池最理想充电电流实际上是分为三个阶段的。常用锂电池充电IC 如TP4012A 、TP8052 、TP8056 ，本文最后处有部分介绍。几种不同充电状态的性能描述 1、待机状态：在如下几种情况下会处理待机状态： a. 输入电压低于电路最低工作电压。 b. 电池电压充饱后。 c. 利用外置开关强行关断IC，停止IC 充电。待机状态的电压电流特性：充电IC 无充电电压输出，IC 输入电流在uA 级，可以减小电路损耗。 2、预充状态：如上图所示。预充电时的最佳电流：即当锂电池的初始/空载电压低于预充电阈值时，首先要经过一个预充电阶段，就单个锂离子电池而言，这个阈值一般为 3.0V ，在此阶段，预充电电流大约为下一个阶段——恒流充电阶段电流的10% 左右。 3、恒流充电状态：如上图所示最大充电电流部分，在电池电压已经大于预设电压阀值而小于最高电压 4.2V 时，此时IC 将以外挂电阻设定的最大充电电流来给电池充电。将电池电

压充到等于最大充电电压（ 4.2V 附近）时为止。。恒流充电时的最佳电流：所谓恒流就是电流恒定，电压逐渐升高，此时进入快速充电阶段。大多数的恒流充电电流设定为0.5~0.8C 之间，可以理解为0.7C ，也就是在不考虑其他因素的情况下，大约两个小时可以充满。之所以选择0.7C ，是因为这个电流很好地做到了充电时间与充电安全性的平衡。恒流充电状态时需要注意的几个问题： 1. 在此状态下，IC 处于最大充电电流状态，此时的损耗也是也是最大的。线性降压的损耗计算＝(VIN-VOUT)×IOUT 。此时需要注意IC 的最高工作温度。 2. 因为最高充电电流的造成温升的提高，IC 会自动降低最大充电流。这就是在过热时充电电流下降的原因。 4、恒压充电状态：如上图所示最大充电电压部分，当检测到电池电压等于或者接近电池充电电压时。此时将会以恒定 4.2V 充电电压，而逐步降压充电电流的充电方式。当检测到充电电流小于最大设定电流的1/10 时，将会停止充电。恒压充电时的充电电流：就单节锂离子电池而言，当电池达到一定电压值时，即进入恒定电压充电，这个电压值一般为 4.2V ，在此阶段，电压不变，电流减小；这种电流减小是个依次递减过程，大多数的锂电池保护选择0.1C 为终止电流，这也就意味着充电过程进入结束状态。一旦充电结束，则充电电流降为零。在此状态下需要注意的问题就是：当电池充大最高设定电压时可以自动关断，同时，当IC 的过压保护点在非正常电池状态下，可以自动锁定。锂电池最佳充电电流的核心是恒流充电时的电流设计，这里要强调的是，大多数便捷式锂电池较宜设计为0.5C~0.8C 充电，如：iPhone 的1400mAh 容量（容量mAh ＝电流mA×时间h）的电池为例，苹果选择了0.7C ，即苹果充电电流多为1A 左右，大部分的电池在0.5C--0.8C 之间你们可以选择了！锂电池最大充电电流严格说是由电池结构决定的，因而，各个锂电池生产厂家对此规定并不一致，有的设定为0.6C ，便携式锂电池最高的规定为1C。当然也不能忽视预充电和恒压充电的电流设计，这两个过程中，如果初始电压不低于预充电阈值 3.0V ，则不存在预充电过程。总的来说，在恒流充电过程前后有一个事前酝酿和运动休整的过程有利于锂电池的长期使用。锂电池充电管理IC 分类及应用电池充电管理IC 分类：按照充电电路结构可以分为： 1. 线性降压充电管理IC：主要型号: TP4010,TP4011,TP4012,TP4013,TP4014,TP4015,TP4016 。线性降压部份基本功能类似于LDO 的线性降压电路。最大可充电电流设定：一般是通过恒流源外挂电阻的方式来设定，而且一般是内部集成功率器件。主要应用领域：MP3 ，MP4 ，GPS ，PMP ，PDP

磷酸铁锂电池产品测试项目及检测要求V1

附件8 磷酸铁锂电池产品抽样（送样）测试要求中国移动通信集团河南有限公司(以下简称招标人)将按照本文要求对报名供应商的磷酸铁锂电池设备进行现场抽样(送样)并委托第三方检测机构进行产品检测，具体测试项目和要求见下：一．铁锂电池技术要求 1.铁锂电池配组方式:48V直流供电系统16只一组 2.标准环境温度:25℃±5℃ 3.充电： a.恒压限流方式 b.充电电压恒压值(补充充电)：3.55V～3.6V c.浮充充电: 3.40V～3.45V d.充电电流恒流值:0.1C、0.2C、0.25C、0.55C、1C、3C可选 e.充电终止方式:恒压限流充电24h、或充电电流小于 0.005C(A)～0.05C(A) 4.放电 a.恒流方式(恒功率方式) b. 放电电流值：:0.1C、0.2C、0.25C、0.55C、1C、3C可选 c.终止电压值:2.60V～2.75V 二.磷酸铁锂电池测试项目及测试要求表1 磷酸铁锂电池测试项目及测试要求表序号测试项目行标要求指标类别 1 外观（不污渍、不变形、不裂纹、不漏液） B 2 结构蓄电池的正负极端子应有明显标志。标志应清晰 C 3 重量(kg) 蓄电池（单只）的重量。 C 4 外形尺寸（mm）长×宽×高 C 5 0.1C(A) 电流放电容量电池完全充电后，以0.1C(A)电流放电 B

至终止电压2.6V时，放出容量≥1.0C。（25℃） 6 0.25C(A) 电流放电容量电池完全充电后，以0.25C(A)电流放电至终止电压2.6V时，放出容量 ≥0.95C。（25℃） B 7 0.55C(A) 电流放电容量电池完全充电后，以0.55C(A)电流放电至终止电压2.6V时，放出容量 ≥0.92C。（25℃） B 8 1C(A)电流放电容量电池完全充电后，以1.00C(A)电流放电至终止电压2.6V时，放出容量 ≥0.90C。（25℃） B 9 3C(A) 电流放电容量电池完全充电后，以3.00C(A)电流放电至终止电压2.6V时，放出容量 ≥0.85C。（25℃） B 10 电池组各单体电池容量均衡性0.1C(A)放电时(25℃)，最大容量与最小容量差与容量平均值之比：≤3%。 B 11 电池静态开路电压均衡性完全充电后静电24h后单体电池之间电压最大最小差应不大于 0.5V B 12 电池完全充电状态电压均衡性完全充电后再充电24h后单体电池之间电压最大最小差应不大于 0. 5V B 13 电池静态内阻均衡性电池完全充电后,电池内阻最高、最低值与平均值差再与平均值之比不大于(±20%)。 C 14 电池静态电导均衡性电池完全充电后,电池电导最高、最低值与平均值差再与平均值之比不大于(±20%)。 C 15 电池间连接电压降 1.以0.55C(A)电流放电时，在电池极柱根部测量两电池间的连接电压降，应不大于5.5mV。 2. 以1C(A)电流放电时，在电池极柱根部测量两电池间的连接电压降，应不大于10mV。 B 16 安全高电压充电试验完全放电后电池以4.2V恒压，1C(A)限流进行充电24h,蓄电池应无安全阀打开、外观异常、爆炸现象，并以0.55C(A) 放电后放出正常容量 B 17 电压瞬变特性完全充电后，以3.0C(A)突然加载，其电压跌落幅度。 C

锂电池充电电路详解

锂电池充电电路图锂电池是继镍镉、镍氢电池之后，可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。一、锂电池与镍镉、镍氢可充电池：锂离子电池的负极为石墨晶体，正极通常为二氧化锂。充电时锂离子由正极向负极运动而嵌入石墨层中。放电时，锂离子从石墨晶体内负极表面脱离移向正极。所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。因而这种电池叫做锂离子电池，简称锂电池。锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。二、锂电池的特点： 1、具有更高的重量能量比、体积能量比； 2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压； 3、自放电小可长时间存放，这是该电池最突出的优越性； 4、无记忆效应。锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电； 5、寿命长。正常工作条件下，锂电池充/放电循环次数远大于500次； 6、可以快速充电。锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时； 7、可以随意并联使用； 8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池； 9、成本高。与其它可充电池相比，锂电池价格较贵。三、锂电池的内部结构：锂电池通常有两种外型：圆柱型和长方型。电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件，以便电池在不正常状态及输出短路时保护电池不受损坏。单节锂电池的电压为3.6V，容量也不可能无限大，因此，常常将单节锂电池进行串、并联处理，以满足不同场合的要求。字串5 四、锂电池的充放电要求； 1、锂电池的充电：根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA 以内时，应停止充电。充电电流（mA）=0.1～1.5倍电池容量（如1350mAh的电池，其充电电流可控制在135～2025mA之间）。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。 2、锂电池的放电：因锂电池的内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命就相应缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。放电终止电压通常为3.0V/节，最低不能低于2.5V/节。电池放

磷酸铁锂电池产品测试项目及检测要求V1说课讲解

磷酸铁锂电池产品测试项目及检测要求V1

附件8 磷酸铁锂电池产品抽样（送样）测试要求中国移动通信集团河南有限公司(以下简称招标人)将按照本文要求对报名供应商的磷酸铁锂电池设备进行现场抽样(送样)并委托第三方检测机构进行产品检测，具体测试项目和要求见下：一．铁锂电池技术要求 1.铁锂电池配组方式:48V直流供电系统16只一组 2.标准环境温度:25℃±5℃ 3.充电： a.恒压限流方式 b.充电电压恒压值(补充充电)：3.55V～3.6V c.浮充充电: 3.40V～3.45V d.充电电流恒流值:0.1C、0.2C、0.25C、0.55C、1C、3C可选 e.充电终止方式:恒压限流充电24h、或充电电流小于 0.005C(A)～0.05C(A) 4.放电 a.恒流方式(恒功率方式) b. 放电电流值：:0.1C、0.2C、0.25C、0.55C、1C、3C可选 c.终止电压值:2.60V～2.75V 二. 磷酸铁锂电池测试项目及测试要求表1 磷酸铁锂电池测试项目及测试要求表

说明： 1、判定准则：无B类不合格且C类不合格数不超过2个时为合格； 2、本次测试共计21个B类指标，7个C类指标； 3、破折号表示行标无要求。产品库存统计表。表2 产品库存统计表

说明：全部产品为正常库存产品，不应为针对本次抽样检测定制产品。产品送样样品数量要求见下表。表3 产品送样清单表说明：请报名供应商应答以下项目： 1．报名供应商是否同意由招标人委派的资格审查小组在工厂实地按招标人相关要求抽取样品参加检测。 2．抽样送检样品的检测费用由报名供应商支付。 3．抽样样品由报名供应商进行包装，由报名供应商选择物流公司，因为包装和运输产生的设备受潮、受热、损坏等一切责任由报名供应商自行承担。 4．包装箱内同时投入信封，信封内注明送样报名供应商、送样地址、送样产品的名称和数量，信息中不能包含厂家的联系人和联系电话。 5．包装箱内应同时邮递产品使用说明书、技术说明书、出厂检验报告。 6．样品包装完成后，资格审查小组对送样样品的外包装进行封签（外包装上设置多处封签），封签在检测机构打开前不应被破坏。

磷酸铁锂电池直流内阻测定

LiFePO4/C锂离子电池直流内阻测试研究摘要：研究了圆柱形动力磷酸铁锂锂离子电池在不同电流、不同测试持续时间下的直流内阻。分析了电池SOC、充电电流和放电电流、持续时间以及电流和时间的交互作用对电池直流内阻的影响。研究表明，测试电流和持续时间对电池的直流内阻影响比较大，在30~80%SOC 范围内相同测试条件下电池的直流内阻变化不大；放电测试条件下的直流内阻略高于充电测试条件下的直流内阻；在0~10s内，电池的直流内阻测试值与测试时间呈线性变化关系；容量型电池与功率型电池的直流内阻变化规律相同。关键词：直流内阻，磷酸铁锂,锂离子电池，动力电池，测试方法 Study on the DC internal resistance of LiFePO4/C Li-ion battery Abstract: DC internal resistance of battery is an essential parameter for designing vehicle auxiliary system and battery pack. The effects of current, time, SOC on DC internal resistance of LiFePO4/C Li-ion battery were tested and analyzed respectively. The research shows that the DC internal resistance is similar at 30~80% SOC on the same test methods, the DC internal resistance with discharging methods is larger tha n it with charging methods, and the DC internal resistance is linear with the test time in 10s at the same SOC and current. The DC internal resistance variation rules of the high energy battery are similar to the high power battery. Keywords: DC internal resistance, LiFePO4, Li-ion battery, power battery, test methods 内阻是评价电池性能的重要指标之一。内阻的测试包括交流内阻与直流内阻。对于单体电池，一般以交流内阻来进行评价，即通常称为欧姆内阻。但对于大型电池组应用，如电动车用电源系统来说，由于测试设备等方面的限制，不能或不方便来直接进行交流内阻的测试，一般通过直流内阻来评价电池组的特性。在实际应用中，也多用直流内阻来评价电池的健康度，进行寿命预测，以及进行系统SOC、输出/输入能力等的估计。在生产中，可以用来检测故障电池如微短路等现象。直流内阻的测试原理是通过对电池或电池组施加较大的电流（充电或放电），持续较短时间，在电池内部还没有达到完全极化的情况下，根据施加电流前后电池的电压变化和施加的电流，计算电池的直流内阻。测试直流内阻必须选择好四个参数：电流（或采用的倍率）、脉冲时间、荷电状态（SOC）、测试环境温度。这些参数的变化对直流内阻有较大的影响。直流内阻不仅包括了电池组的欧姆内阻部分，还部分包括了电池组的一些极化电阻。而电池的极化受电流、时间等影响比较大。目前常用的直流内阻测试方法有以下三个：（1）美国《FreedomCAR电池测试手册》中的HPPC测试方法：测试持续时间为10s，施加的放电电流为5C或更高，充电电流为放电电流的0.75。具体电流的选择根据电池的特性来制定。（2）日本JEVSD713 2003的测试方法，原来主要针对Ni/MH电池，后也应用于锂离子电池，首先建立0～100％SOC下电池的电流一电压特性曲线，分别以1C、2C、5C、10C的电流对设定SOC下的电池进行交替充电或放电，充电或放电时间分别为10s，计算电池的直流内阻。（3）我国“863”计划电动汽车重大专项《HEV用高功率锂离子动力蓄电池性能测试规范》中提出的测试方法，测试持续时间为5s，充电测试电流为3C，放电测试电流为9C。 JEVS法、HPPC法两种测试方法各有特点，JEVS法采用0～10C“系列”电流可以避免采用单一电流产生的结果偏差，其假定电池的内阻主要成分是近似恒定的欧姆阻抗，因此在放电倍率较低情况下可靠性较高。实际上在电池高倍率充放电时，整个电池反应的速率控制步骤由小倍率下的电荷转移过程控制变为传质过程控制，电池的阻抗构成中不仅有电池本体欧姆阻抗，还有极化反应阻抗等，并且随电流和脉冲时间发生变化。HPPC法同时采用中

磷酸铁锂电池测试方法

磷酸铁锂电池测试方法 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

低温磷酸铁锂电池测试方法及检测标准1．电池测试方法蓄电池充电在20℃士5℃条件下，蓄电池以1I3(A)电流放电，至蓄电池电压达到 V，静置1h，然后在 (A)恒流充电，至蓄电池电压达时转恒压充电，至充电电流降至20℃±5℃条件下以1I 3 时停止充电。充电后静置lh。 20℃放电容量 a) 蓄电池按方法充电。 (A)电流放电，直到放电终止电压。 b) 蓄电池在20℃士5℃下以1I 3 (A)的电流值和放电时间数据计算容量(以计)。 c) 用1I 3 d) 如果计算值低于规定值，则可以重复a)一c)步骤直至大于或等于规定值，允许5次。 -20℃放电容量 a) 蓄电池按方法充电。 b) 蓄电池在-20℃士2℃下储存20h。 (A)电流放电，直到放电终止电压。 c) 蓄电池在-20℃士2℃下以1I 3 d) 用c)电流值和放电时间数据计算容量(以计)，并表达为20℃放电容量的百分数。 -40℃放电容量 a) 蓄电池按方法充电。 b) 蓄电池在-40℃士2℃下储存20h。 c) 蓄电池在-40℃士2℃下以1I (A)电流放电，直到放电终止电压。 3 d) 用c)电流值和放电时间数据计算容量(以计)，并表达为20℃放电容量的百分数。

备注：1I3— 3h率放电电流，其数值等于C3/3。 C — 3 h率额定容量(Ah)。 3 高温荷电保持与容量恢复能力: a) 蓄电池按方法充电。 b) 蓄电池在60℃士2℃下储存7day。 c) 蓄电池在20℃士5℃下恢复5h后，以1I (A)电流放电，直到放电终止电压 3 d) 用 c)的电流值和放电时间数据计算容量(以计)，荷电保持能力可以表达为额定容量的百分数。 e) 蓄电池再按方法充电。 (A )电流放电，直到放电终止电压。 f) 蓄电池在20℃士5℃下以11 3 9) 用 f)的电流值和放电时间数据计算容量(以A-h计)，容量恢复能力可以表达为额定容量的百分数。循环寿命 (A)恒流充电，至蓄电池电压达时转恒压充电，至充电a)然后在20℃±5℃条件下以9I 3 电流降至时停止充电。充电后静置lh。 b) 蓄电池在20℃士2℃下以91 (A )电流放电，放电后静置l5min。 3 c) 蓄电池按a）方法充电。 d) 蓄电池按b)一c)步骤连续重复若干次。 e) 按方法检查容量。如果蓄电池容量小于额定容量的92%终止试验。 f) b )一e)步骤在规定条件下重复的次数为循环寿命数。高温满电存储 a) 蓄电池按方法充电。
