电工学电子技术复习题
电流，而电感滤波适用于电流。在实际工作中常常将二者结合起来，以便进一步降低成分。
12在三极管多级放大电路中，已知Av1=20、Av2=-10、Av3=1,每一级的负载电阻是第二级的输入电阻，则总的电压增益Av=( );
12、判断图（a）所示电路的反馈类型，并估算图(a)所示负反馈放大器的闭环电压增益Auf=Uo/Ui。
13、定性分析图所示电路，说明T1、T2在电路中的作用。
14:判断如图电路的反馈类型
15、判断如图电路的反馈类型
16、倍压整流电路如图所示，求输出电压ＶL2的值。
17、电路如图所示，设半导体三极管的β=80，试分析当开关K分别接通A、B、C三位置时，三级管各工作在输出特性曲线的哪个区域，并求出相应的集电极电流Ic。
17、在差动放大电路中，若Vs1=18mV，Vs2=10mV，则输入差模电压Vsd =______mV，共模输入电压Vsc=______mV；若差模电压增益Avd= - 10，共模电压增益Avc= - 0.2，则差动放大电路输出电压Vo=______mV。
18、差动放大电路的基本功能是对差模信号的_______作用和对共模信号的_______作用。（注：本题为1998年北京理工大学研究生入学考试“模拟与数字电路”考题）
A.可能使失真消失B.失真更加严重C.可能出现波形两头都削平的失真。
13、为了使一个电压信号能得到有效的放大，而且能向负载提供足够大的电流，应在这个信号源后面接入什么电路？
A.共射电路B.共基电路C.共集电路
14、在如图所示的放大电路中，设Vcc=10V，Rb1=4KΩ,Rb2=6KΩ,Rc=2KΩ,Re=3.3KΩ,Rl=2KΩ。电容C1，C2和Ce都足够大。若更换晶体管使β由50改为100，ｒbb'约为0)，则此放大电路的电压放大倍数____。
(完整word版)《电工与电子技术》复习题
《电工与电子技术》课程复习题一一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。
(本大题共20个小题，每小题1分，共20分)1.在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。
( ) .A 。
叠加原理 B. 戴维南定理 C 。
欧姆定律 D 。
基尔霍夫定律2。
以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ） 。
A 。
网孔电压法 B. 节点电压法 C 。
支路电流法 D 。
回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。
A 。
初相位相同 B. 相位差相同 C 。
频率相同 D 。
大小相等4. 在纯电容交流电路中，以下关系式正确的是（ )。
A. i u X C C -=B.••-=IU X C C C.iU X C C -= D 。
C C X I j U ••-=5.电阻元件的无功功率为（ ）。
A. 0 B 。
1W C. 1War D 。
- 1War6. 电流、电压的参考方向是可以任意选择的。
电流、电压的参考方向一致时，称为（ ）参考方向.A. 非关联 B 。
关联 C. 一致 D 。
相同7。
变压器是根据（ )原理制成的一种静止电器。
A 。
欧姆定律 B.交流电 C.电磁感应 D 。
克希荷夫定律8. 三相异步电动机由定子、( ）和空气隙组成。
A. 定子绕组B。
定子铁心 C. 转子绕组 D. 转子9。
在三相四线制电路中,对称三相电路的中线电流为（）。
A. 0B. 1AC. —1AD. 不确定10.电动机的起动方式有( ）和降压起动。
A。
间接B。
直接C。
变换D。
自耦变压器11。
PN结加正向电压时,空间电荷区将（) 。
A. 变窄B。
基本不变 C. 变宽 D.不确定12。
稳压管的稳压区是其工作在( ) .A. 正向导通B。
反向击穿C。
反向截止D。

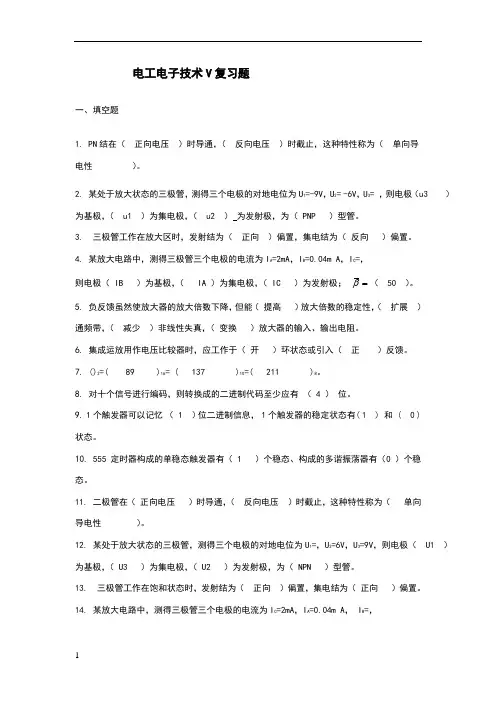

电工电子技术复习题
电工电子技术V复习题一、填空题1.PN结在（正向电压）时导通，（反向电压）时截止，这种特性称为（单向导电性）。
2.某处于放大状态的三极管，测得三个电极的对地电位为U1=-9V，U2= -6V，U3= ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ）为发射极，为（ PNP ）型管。
3.三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。
4.某放大电路中，测得三极管三个电极的电流为I A=2mA，I B=0.04m A，I C=，β（ 50 ）。
则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极；=5.负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（扩展）通频带，（减少）非线性失真，（变换）放大器的输入、输出电阻。
6.集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。
7. ()2=( 89 )16= ( 137 )10=( 211 )8。
8.对十个信号进行编码，则转换成的二进制代码至少应有（ 4 ）位。
9.1个触发器可以记忆（ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。
10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。
11.二极管在（正向电压）时导通，（反向电压）时截止，这种特性称为（单向导电性）。
12.某处于放大状态的三极管，测得三个电极的对地电位为U1=，U2=6V，U3=9V，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。
13.三极管工作在饱和状态时，发射结为（正向）偏置，集电结为（正向）偏置。
14.某放大电路中，测得三极管三个电极的电流为I C=2mA，I A=0.04m A， I B=，则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极；=β（ 50 ）。
15.（负反馈）虽然使放大器的放大倍数下降，但能提高放大倍数的稳定性，减小非线性失真。

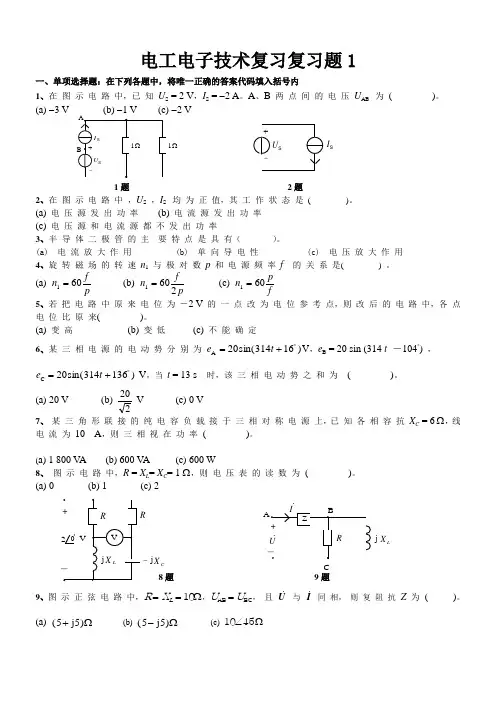

电工电子技术复习考试题及答案
电工电子技术复习复习题1一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。
A 、B 两 点 间 的 电 压 U AB 为 ( )。
(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。
(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。
(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。
(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。
(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。
(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。
(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。
电工与电子技术考试复习资料
一、单选题1.角频率ω与频率ƒ之间的关系为（ ）。
A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案： A2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。
A、250W B、500W C、1000W D、2000W答案： A3.在测量电压时，电压表应（ ）在负载两端。
A、串联 B、并联 C、任意接 D、不确定 答案： B4.我国使用的工频交流电频率为（ ）。
A、45Hz B、50Hz C、60Hz D、65Hz答案： B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A6.三相对称绕组在空间位置上应彼此相差（ ）。
A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高，则( )。
A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。
A、电子 B、正电荷 C、电荷 D、离子 答案： A9.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ ）。
A、50m B、25m C、250m D、500m 答案： A10.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。
A、8ΩB、16ΩC、4ΩD、32Ω答案： C11.三相对称电路是指（ ）。
A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。
答案： C12.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。
A、100W B、50W C、25W D、125W 答案： C13.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。
电工电子技术复习题
电工电子技术V 复习题一、填空题1. PN 结在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。
2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2= -6V ，U 3= -6.2V ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ） 为发射极，为（ PNP ）型管。
3. 三极管工作在放大区时，发射结为（ 正向 ）偏置，集电结为（ 反向 ）偏置。
4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ，则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极；（ 50 ）。
=β5. 负反馈虽然使放大器的放大倍数下降，但能（ 提高 ）放大倍数的稳定性，（ 扩展 ）通频带，（ 减少 ）非线性失真，（ 变换 ）放大器的输入、输出电阻。
6. 集成运放用作电压比较器时，应工作于（ 开 ）环状态或引入（ 正 ）反馈。
7. (10001001)2=( 89 )16= ( 137 )10=( 211 )8。
8. 对十个信号进行编码，则转换成的二进制代码至少应有 （ 4 ） 位。
9. 1个触发器可以记忆 （ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。
10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。
11. 二极管在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。
12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。
13. 三极管工作在饱和状态时，发射结为（ 正向 ）偏置，集电结为（ 正向 ）偏置。
14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极；（ 50 ）。
电工电子技术试题及答案
电工电子技术试题及答案一、选择题1. 什么是电流的基本单位？A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 在电路中，电压与电流的关系是什么？A. 电压等于电流乘以电阻B. 电压等于电流除以电阻C. 电流等于电压除以电阻D. 电流等于电压乘以电阻答案：A3. 欧姆定律适用于哪种电路？A. 仅直流电路B. 仅交流电路C. 直流和交流电路D. 都不适用答案：A二、填空题1. 电阻的单位是______，用符号______表示。
答案：欧姆，Ω2. 一个电路中的总电阻等于各个分电阻的______。
答案：和3. 电流的单位是安培，如果一个电路中的电流为2安培，那么这个电路的电流可以表示为______。
答案：2A三、简答题1. 请简述什么是串联电路，并说明其特点。
答案：串联电路是指电路中的元件首尾相接，形成一个单一的闭合路径。
其特点是通过各个元件的电流相同，总电压等于各个元件电压之和。
2. 什么是并联电路？并联电路的电压和电流有何特点？答案：并联电路是指电路中的元件两端分别连接，形成多个闭合路径。
其特点是各个元件两端的电压相同，总电流等于各个元件电流之和。
四、计算题1. 已知一个电路中的电阻R1为100Ω，R2为200Ω，求当它们串联时电路的总电阻。
答案：总电阻R总= R1 + R2 = 100Ω + 200Ω = 300Ω2. 如果上述电路两端的电压为12V，求通过电路的电流。
答案：根据欧姆定律，电流I = V / R总= 12V / 300Ω = 0.04A3. 如果电路中增加了一个300Ω的电阻R3，并与R1和R2并联，求并联后的总电阻。
答案：首先计算R1和R2并联的电阻R并 = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω = 66.67Ω。
然后计算R并与R3并联的总电阻R总并 = (R并 * R3) / (R并+ R3) = (66.67Ω * 300Ω) / (66.67Ω + 300Ω) ≈ 40Ω请注意，以上内容是虚构的，仅用于示例。
电工电子技术基础复习题
电工电子技术基础复习题第一章 电路的基本定律与分析方法 一、填空题1、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 和 ，称为叠加定理。
2、“等效”是指对 端口 以外的电路作用效果相同。
戴维南等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络 除源 电阻，电压源的电压等于原有源二端网络的 开路 电压。
二、选择题1、已知a 、b 两点的电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ）。
A 、6V B 、－6V C 、14V D 、－14V2、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）。
A 、10V B 、20V C 、30V D 、40V3、标有额定值为“220V 、100W ”和“220V 、25W ”白炽灯两盏，将其串联后接入220V 工频交流电源上，其亮度情况是（ A ）。
A 、25W 的灯泡较亮B 、100W 的灯泡较亮C 、两只灯泡一样亮D 、都不亮 4、叠加定理只适用于（ C ）。
A 、交流电路B 、直流电路C 、线性电路D 、任何电路 5、已知二端线性电阻如右图所示，图中i 和线性电阻的阻值为（ A ）。
A 、8A ，Ω625.0B 、-8A ，Ω625.0C 、8A ，-Ω625.0D 、-8A ，-Ω625.06、已知二端线性电阻如图示，图中u 和线性电阻的阻值为（ C ）。
A 、10V ，Ω5B 、10V ，-Ω5C 、-10V ，Ω5D 、-10V ，-Ω5 7、图示电路中，i 1和i 2分别为（ A ）。
A ．12A ，-4 A B ．-12A ，4 A C ．12A ，4 A D ．-12A ，-4 A三、计算题1、试用戴维宁定理分析如图所示电路，求解电流I=? 解：（1）断开待求支路对二端网络进行戴维宁等效：iW p 40-=A 2Wp 20=u求得开路电压v uoc30=；Ω=2R O（2）连接戴维宁等效电路和断开的支路并列写回路方程：（2分）03010)28(=-++I（3）求解方程得出待求电流：（2分）A I 2=2、试用叠加原理分析如图所示电路，求解的电流I=？ 解：（1）电压源单独作用时，7A 电流源视为开路列回路方程求解得流过3Ω电阻的电流A I 21242316112131/=⨯++=（2）电流源单独作用时，42V 电压源视为短路，列回路方程求解的流过3Ω电阻的电流A I 47316112131//=⨯++= （3）把两个电源单独作用的效果叠加得出流过电阻的电流：（2分）A I I I 6///=+=3、如图所示电路，已知E=10V ，A I S 1=，Ω==Ω=5,10321R R A R ，试用叠加原理求流过电阻2R 的电流I 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子技术B 复习题一、填空题1. PN 结在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。
2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2= -6V ，U 3= -6.2V ，则电极（u3 ）为基极，（ u1 ）为集电极，（ u2 ） 为发射极，为（ PNP ）型管。
3. 三极管工作在放大区时，发射结为（ 正向 ）偏置，集电结为（ 反向 ）偏置。
4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（ IB ）为基极，（ IA ）为集电极，（ IC ）为发射极； =β（ 50 ）。
5. 负反馈虽然使放大器的放大倍数下降，但能（ 提高 ）放大倍数的稳定性，（ 扩展 ）通频带，（ 减少 ）非线性失真，（ 变换 ）放大器的输入、输出电阻。
6. 集成运放用作电压比较器时，应工作于（ 开 ）环状态或引入（ 正 ）反馈。
7. (10001001)2=( 89 )16= ( 137 )10=( 211 )8。
8. 对十个信号进行编码，则转换成的二进制代码至少应有 （ 4 ） 位。
9. 1个触发器可以记忆 （ 1 ）位二进制信息， 1个触发器的稳定状态有( 1 ) 和 ( 0 )状态。
10. 555定时器构成的单稳态触发器有（ 1 ）个稳态、构成的多谐振荡器有（0 ）个稳态。
11. 二极管在（ 正向电压 ）时导通，（ 反向电压 ）时截止，这种特性称为（ 单向导电性 ）。
12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（ U1 ）为基极，（ U3 ）为集电极，（ U2 ）为发射极，为（ NPN ）型管。
13. 三极管工作在饱和状态时，发射结为（ 正向 ）偏置，集电结为（ 正向 ）偏置。
14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ IA ）为基极，（ IC ）为集电极，（ IB ）为发射极； =β（ 50 ）。
15. （ 负反馈 ）虽然使放大器的放大倍数下降，但能提高放大倍数的稳定性，减小非线性失真。
16. 集成运放线应用时，应引入（ 深度负 ）反馈。
17. (1001001)2=( 49 )16= ( 73 )10=( 111 )8。
18. 555定时器构成( 单稳态触发器 )时有一个稳态、构成( 多谐振荡器 )时无稳定状态。
19.十进制数 128 对应的二进制数是（10000000 ），对应 8421BCD 码是（ 000100101000 ），对应的十六进制数是（ 80 ）。
20.逻辑函数 =++++=D C B A D C B A Y （ 1 ）。
21.对十个信号进行编码，则转换成的二进制代码至少应有 （4 ） 位。
22.在TTL 门电路中，输入端悬空在逻辑上等效于输入 ( 高 ) 电平。
23.描述组合逻辑电路逻辑功能的方法主要有（真值表 ）、（ 逻辑表达式 ）、（ 卡诺图 ）、（ 逻辑图 ）。
24.异步时序电路中的各触发器的状态转换（不是在）同一时刻进行的。
25.在数字电路中获得脉冲信号的方法有两种。
一种方法是（直接利用多谐振荡器产生）；另一种方法是（通过脉冲整形电路变换）。
26.基本寄存器其数据是（ROM ）输入，（RAM ）输出。
二、单选题1.下列符号中表示发光二极管的为（ C ）。
A B C D2. .三极管当发射结和集电结都正偏时工作于（ C ）状态。
A. 放大B. 截止C. 饱和D. 无法确定3.选用差分放大电路的主要原因是（ A ）。
A．减小温漂B．提高输入电阻C．稳定放大倍数D．减小失真4.为了向负载提供较大功率，放大电路的输出级应采用（A ）A．共射极放大电路B．差分放大电路C．功率放大电路D．复合管放大电路5.要同时得到-12V和+9V的固定电压输出，应采用的三端稳压器分别为（ D ）。
A. CW7812；CW7909B. CW7812；CW7809C. CW7912；CW7909D. CW7912；CW78096.阻容耦合放大电路 ( A )信号。
A. 只能放大交流信号;B. 既能放大交流信号，也能放大直流信号;C. 只能放大直流信号;D. 既不能放大交流信号，也不能放大直流信号.A 在（A ）条件下，Y=17.逻辑函数Y=BA、A=B = 0B、A=0 B =1C、A=1 B=0D、A=B = 18.在下列逻辑电路中，不是组合逻辑电路的有（D ）。
A、译码器B、编码器C、全加器D、计数器9.数字电路中的工作信号为（ B ）。
A、随时间连续变化的电信号B、脉冲信号C、直流信号10.在什么情况下“与”运算的结果为1（B ）。
A、输入全为0B、输入全为1C、有0输入D、有1输入11.下列符号中表示稳压二极管的为（ B ）。
A B C D12. .三极管当发射结和集电结都反偏时工作于（B ）状态。
A. 放大B. 截止C. 饱和D. 无法确定13.为了向负载提供较大功率，放大电路的输出级应采用（A ）A．共射极放大电路B．差分放大电路C．功率放大电路D．复合管放大电路14. 要同时得到12V 和-9V 的固定电压输出，应采用的三端稳压器分别为（ D ）。
A. CW7812；CW7909B. CW7812；CW7809C. CW7912；CW7909D. CW7912；CW7809 15. 直接耦合放大电路， ( B )信号。
A. 只能放大交流信号;B. 既能放大交流信号，也能放大直流信号;C. 只能放大直流信号;D. 既不能放大交流信号，也不能放大直流信号.16. 在下列逻辑电路中，是组合逻辑电路的有（D ）。
A 、 触发器B 、寄存器C 、全加器D 、 计数器 17. 在什么情况下“与非”运算的结果为0（ B ）。
A 、 输入全为0B 、 输入全为1C 、 有0输入D 、 有1输入 18. 若已知AC AB C A B A =+=+,，则（ C ）A ． B=C = 0B ． B=C =1 C ． B=CD ． B ≠C 19. 输出端可直接连在一起实现“线与’’逻辑功能的门电路是( D )。
A 与非门 B 或非门 C 三态门 D OC 门 19. 存在约束条件的触发器是( A )。
A RS 触发器B D 触发器C JK 触发器D T 触发器 20. 有四个触发器的二进制计数器，它的计数状态有( B )。
A 8 B 16 C 256 D 64 21. 如图所示电路是由555定时器构成的( A )。
A 单稳态触发器 B 环形振荡器C 施密特触发器D 占空比可调的多谐振荡器22. 编码器的逻辑功能是( B )。
A. 把某种二进制代码转换成某种输出状态B. 将某种状态转换成相应的二进制代码C. 把二进制数转换成十进制数23. 为实现将D 触发器转换为T 触发器，如图所示电路的虚线框内应是( D )。
A 或非门B 与非门C 异或门D 同或门24. 数字信号的特点是（ D ）A．在时间上和幅值上都是连续的。
B．在时间上是离散的，在幅值上是连续的。
C．在时间上是连续的，在幅值上是离散的。
D．在时间上和幅值上都是不连续的。
25.以下代码中为无权码的为（C ）。
A．8421BCD码 B. 5421BCD码 C. 余3码 D. 2421BCD码三、分析计算题1.放大电路如图所示，已知电容量足够大，Vcc=12V，R B1=15kΩ，R B2=5kΩ，R E=2.3kΩ，R C =5.1kΩ，R L=5.1kΩ，三极管的β=100，Ω=200r，U BEQ=0.7V。
试求：'bb（1）计算静态工作点（I BQ、I CQ、U CEQ）；（2）画出放大电路的微变等效电路；（3）计算电压放大倍数A u、输入电阻R i.和输出电阻R o。
（4）若断开C E，则对静态工作点、放大倍数、输入电阻的大小各有何影响？2.（10分）分析下图所示电路的逻辑功能:（1）写出Y1, Y2的表达式；（2）列出真值表；（3）分析其逻辑功能。
1BC23. 设图中各运放均为理想器件，试判断其反馈组态并写出各电路的电压放大倍数A u f 表达式。
4. 分析图示电路：（1） 说明由哪几部分组成？各组成部分包括哪些元件； （2） 在图中标出U Ⅰ和U O 的极性， （3） 求出U Ⅰ和U O 的大小。
5. 三极管放大电路如下图所示，已知三极管的U BEQ =0.7V ，β=100，Ω=200'bb r ，各电容在工作频率上的容抗可略去。
（1）求I CQ 、U CEQ ；（2）画出放大电路的微变等效电路；（3）求电压放大倍数i o u u u A /= ；（4）求输入电阻R i 和输出电阻R O 。
-+6. 设图中各运放均为理想器件，试判断其反馈组态并写出各电路的电压放大倍数A u f 表达式。
u O(a)u i(b)u i7. 单相桥式整流电容滤波电路如图所示，已知交流电源频率f=50Hz ，u 2的有效值U 2=15V ，R L =50Ω。
试估算（1）输出电压U O 的平均值； （2）流过二极管的平均电流； （3）二极管承受的最高反向电压； （4）滤波电容C 容量的大小。
8. 写出下面逻辑图的逻辑函数式，并化简为最简与或式。
9. 在如图所示的主从结构JK 触发器电路中，若输入端J 、K 的波形如图。
试画出输出端与之对应的波形。
（假定触发器的初始状态为Q = 0）10. 用集成二进制译码器74LS138和与非门实现下列逻辑函数。
Y AC BC AB =++11. 基于74LS160，用置数端设计一个7进制计数器，要求计数范围是0000-0110。
12. 写出如图所示时序电路的驱动方程、状态方程和输出方程。
13. 放大电路如图所示，已知电容量足够大，Vcc=18V ，R B1=75k Ω，R B2=20k Ω，R E2=1.8k Ω，R E1=200Ω，R C =8.2k Ω，R L =6.2k Ω，R S =600Ω，三极管的β=100，Ω=200'bb r ，U BEQ =0.7V 。
试：（1）计算静态工作点（I BQ 、I CQ 、U CEQ ）；（2）画出放大电路的小信号等效电路；（3）计算电压放大倍数A u 、输入电阻R i .和输出电阻R o 。
（4）若)mV ( sin 15t u s ω=，求u o 的表达式。
14. 放大电路如图所示，已知β=100，'bb r =200Ω，I CQ =1.5mA ，各电容对交流的容抗近似为零。
试：（1）画出该电路的交流通路及H 参数小信号等效电路，并求A u 、R i 、R o 。
