三、场景应用
1、监控行业
监控市场对屏的面积需求很多多数在3x3以上的结构！液晶拼接监控室解决方案能实时、真实地 反映被监控对象，其主要特点是能够融合多个高清摄像头、视频监控系统、报警系统、达到快速的 安全防范监控。液晶产品亮度高、色彩艳丽，多重数字矩阵拼接，可任意切换和组合拼接，起到日 常安全监控、突发事件应急指挥调度多种信号输入，实现多级安全防范的协同：各部门、单位之间 互联互通，使过去单项的本地任务可以快速转化为远程的、交互式协同工作。
背面固定
可伸缩支架
深圳市乐迪信息有限公司
26
5、布线要求： （1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产 生干扰，增加工作的麻烦。 （2）然后根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度和规格，然后 估计整个工程的用料，自己可以提前准备好。 2.环境光线 （1）液晶拼接屏的亮度对光线要求非常高，但使用有限，应该选择安装环境周围的光线，不能 太强或太弱，不然可能看不到屏幕上的画面。 （2）屏幕附近可能射入的光线，要做好遮挡的措施，设备运行时，灯光要关掉，可以保证设备 的正常运行。 6、框架要求 （1）为了增加对液晶拼接屏的维护，框架包边必须是可拆卸式包边，外框架内沿距拼墙外边要 预留约25mm的间隙，大型拼墙要根据列数适当增加间距。 （2）后期进入箱体维护中，维修通道原则上上不小于1.2m宽；可拆卸式边条要压住屏幕边缘 3-5mm为最好好，在箱体和屏幕安装到位后，再固定可拆卸式边条。 综上所述，小编给大家分析了液晶拼接屏安装方法，这个说的相对简单，最为用户知道一个大 概就OK，若有液晶拼接屏安装的需求，可以找专业的人员。为了增加大家对液晶拼接屏安装的 认识，最后补充了它的注意事项，可以注意一下，说不定以后会有用处。想要知道更多家居资 讯请继续关注家居售后服务万师傅。
拼接大屏方案
3、随着技术的提升，功耗低、亮度高、体积小、色彩鲜艳。液晶拼接选用的液晶背光源 寿数是背投灯泡的十倍，与投影的最大差异在于液晶拼接技能愈加老练。
28
（一）配 件
四 配件与选购
1、壁挂 式
支架分为：落地式支架40*40铝合金材质 连接处40*40角码
29
（2）主材和连接头
30
2、机柜式
机柜式是在落地式的基础之上增加了外箱的面板
31
3、伸缩式
机柜式是在落地式的基础之上增加了外箱的面板
未伸缩时
未伸缩时：为安装好的正常状态 伸缩状态 伸缩时：为安装时和检修时的状态
24
3、墙壁式的结构。
（1）采用40mm*40mm方管+膨胀螺丝固定； （2）节约安装空间，适合安装房间较小的场 合； （3）墙面需为承重墙，安装的拼接屏不宜太 多，建议不超过9块。
40分的螺丝固定
25
4、内嵌式。 可伸缩支架
背面固定
26
5、布线要求：
（1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产生干扰，
32
（二）、线材
线材分为：BNC、HDMI、DVI 、VGA、网线连接线、网传器、光纤、串 口线等各种信号传输及电源线。
线材长度：3-50m 8.5米以上的加粗线芯 15米以上的需要增加延长适配器 串口线：RJ45转232或485
33
五、售后服务与保修
下列情况不属于免费保修范围 未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏；
汇总-拼接屏体参数表
【结构特性】 面板尺寸 点分辨率 宽高比 像素间距 面板重量 表面眩光 表面硬度 显示区域 可视区域 外观尺寸 外观厚度 【光学特性】 显示模式 面板亮度 透射对比度 显示颜色 显示色域 响应时间 视角(L/R/U/D) 最佳视角 白色色度 白场变动 色温 【电子特性】 扫描频率 反转扫描 功率总耗 【发光系统】 灯管位置 光源类型 灯管数量 灯管形状 光源寿命 单一灯管电压 单一灯管电流 灯管工作频率 灯管启动电压 灯管功率总耗 内置灯管驱动器 驱动器输入电压 驱动器输入电流 背光模组总功耗 背光接口类型 背光接口品牌 背光接口型号 背光接口脚距 背光接口数量 每接口的脚数 背光接口定义 【信号系统】 信号类型大类 信号类型小类 信号接口定义 面板输入电压 面板输入电流 面板功率消耗 输入信号电压 信号接口类型 信号接口品牌 信号接口型号 信号接口脚距 信号接口数量 信号接口脚数 【包装方式】 每箱数量 包装箱尺寸 包装箱毛重 【参数来源】 规格书语言 规格书版本 发布日期 【生产状态】 原厂客户发样 开始量产时间 现在生产状态
LTI550HN10 三星(SAMSUNG) a-SiTFT-LCD 公共显示,拼接屏 0~50°C -20~65°C 广色域,表面雾面,广视 角,白光LED背光,高亮度, 风景模式/肖像模式,背光 寿命大于5万小时,带有 LED驱动,宽屏
LD550DUS-SEA1 LGDisplay a-SiTFT-LCD 拼接屏 0~50°C -20~60°C 广色域,表面雾面,8/10位 灰阶可选,120Hz扫描,广 视角,白光LED背光,高亮 度,风景模式/肖像模式, 阳光下可读,背光寿命大 于5万小时,带有LED驱动, 宽屏
LTI550HN08 三星(SAMSUNG) a-SiTFT-LCD 拼接屏 0~50°C -20~65°C 广色域,表面雾面,广视 角,白光LED背光,风景模 式/肖像模式,背光寿命大 于5万小时,带有LED驱动, 宽屏

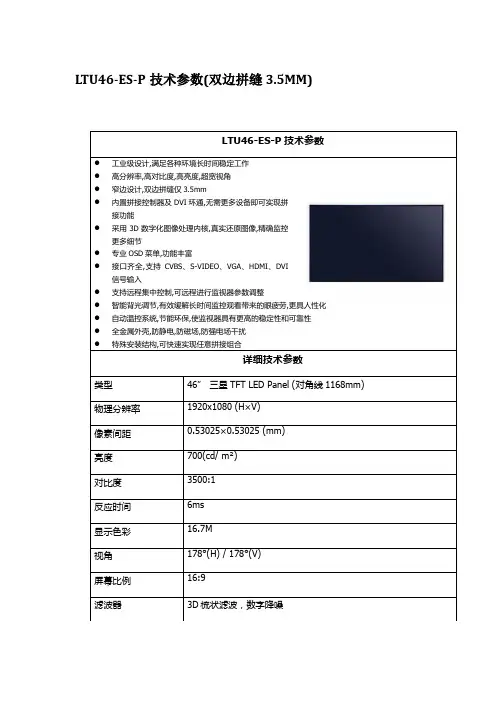

46寸拼接屏3.5mm拼缝参数
LTU46-ES-P技术参数
工业级设计,满足各种环境长时间稳定工作
高分辨率,高对比度,高亮度,超宽视角
窄边设计,双边拼缝仅3.5mm
内置拼接控制器及DVI环通,无需更多设备即可实现拼接功能
采用3D数字化图像处理内核,真实还原图像,精确监控更多细节
专业OSD菜单,功能丰富
接口齐全,支持CVBS、S-VIDEO、VGA、HDMI、DVI信号输入
复合视频输出
CVBS(BNC) ×1
电脑信号输入
VGA(DB-15)×1；1920x1080P60Hz
数字信号输入
DVI(DVI-I)×1；HDMI×1；1080P
远程集中控制输入
RS232(RJ45) ×1
远程集中控制输出
RS232(RJ45) ×1
系统升级接口
USB x 1
自动温控系统
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性
显示区域尺寸
1018.08X 572.67(mm)（宽×高）
净重量
12.5Kg
安装方式
底座（选配）、挂架（选配）、机柜（支持）、快速拼接安装（支持）
安装孔位
600×400（mm）（长×宽）
存储温度
-20℃~65℃
工作温度
0℃~40℃
工作湿度
10%~90%
外壳材质
全金属外壳,防静电,防磁场,防强电场干扰
物理分辨率
1920x1080(H×V)
像素间距
0.53025×0.53025(mm)
亮度
700(cd/ m²)
对比度
3500:1
反应时间
大屏幕MPDP三星索尼拼接屏要求
3.7.5视频显示系统（1）本工程在中心控制室内设置大屏幕显示系统，主屏采用60英寸MPDP等离子显示单元拼接成一个大屏幕，拼接大屏幕由图像拼接处理器和控制系统进行控制，所有显示设备由VGA矩阵、VIDEO矩阵统一对信号的输入和输出进行控制，通过分配器实现信号传输到大屏幕系统与分屏显示。
（2）组合方案：采用3×2共6台PDP单元组合显示屏；（3）基本技术要求：1）整个屏幕具有高分辨率、高亮度、高对比度等特点，色彩还原真实，在室内正常的环境光条件下屏幕能够显示清晰明亮的图形/图像效果，单屏周边无眩光。
2）支持图形拼接、全屏范围内显示的图像无非线性失真。
整个屏幕亮度均匀，无“暗角”或“亮角”现象，画面稳定无闪烁。
3）图像拼接完整，无错位。
等离子组合屏物理拼接间隙不大于3mm。
4）具有数字色域调整功能，能分别调整红、绿、蓝三原色的色度和亮度，从而使屏幕墙各屏幕色彩达到真正一致性。
5）可以在控制台使用单一的鼠标或键盘进行等离子单元的操作和多屏控制。
6）各类调试与控制均采用屏幕菜单形式，友好界面，灵活方便。
7）具有先进性、稳定性，使用寿命长，易于维护。
长期运行，屏体表面保持平整，无形变现象。
（4）等离子显示单元技术要求：1）显示单元采用超强防爆玻璃加多途层表面处理，平面平整无凹凸现象。
双向大视角，满足全方位需要；具有极高的亮度均匀性，亮度均匀性、色彩一致性、拼接效果，长时间工作图像质量不会发生变化。
显示静态画面清晰亮丽，色彩饱和度及还原度高。
显示动态图像，清晰流畅，画面衔接自然。
2）显示单元具有防炫涂层，环境光不敏感，不受房间的温度和湿度以及环境光的影响，打开窗帘及全部灯光皆能显示优异的画面。
3）显示单元具有标准远程控制信号RS232控制功能及红外遥控器控制。
4）显示单元具有画面自动调整对比度、亮度、锐利度、颜色和色彩功能。
5）显示单元采用正面维护方式，单块屏体可自由拆卸，便于运行维护。
6）主要技术指标要求─显示面积：60inch；─分辨率：1365×768；─屏幕纵横比：16:9；─响应时间：0.001ms；─刷新率：600Hz；─亮度：1500cd/m2；─对比度：≥30000：1；─视角（H/V）：179×179；─运行寿命：60000h；─输入/输出端口：VGA、DVI、CVBS、YPBPr；─控制端口：RS-232。
三星55寸液晶拼接屏参数产品型号规格_液晶拼接参数
三星55寸液晶拼接屏|液晶拼接屏|拼接屏产品型号参数型号LTI550HN01(拼缝5.6mm)
面板类型S-PV A(DID)
背光Direct LED backlight
屏幕尺寸55"
显示面积1209.6(H)×680.4(V)
外形尺寸
1215.3mm×686.1mm×68.5mm （W×H×D）
显示模式16:9
拼缝 5.6mm
物理分辨率1920*1080
像素点距0.630mm(W)×0.630mm(H) 色域92%
亮度700 cd/m2
对比度4000:1
响应时间8ms
可视角度178°/178°
色彩1073.7M（10-bit）
色温10000K
菜单语言中文/英文
使用寿命60000小时
输入输
出
HDMI/DVI 1
Y,Pb,Pr 1（BNC×3）复合视频输入2（BNC*2）VGA输入 1
S端子输入 1
复合视频输出 1
电源输入电压AC110V~240V，50/60Hz 最大功耗≤330W
待机功耗＜1W
环境工作温度0～50℃
工作湿度20～80%
存储温度-20～70℃
存储湿度20～80
标准配件VGA线，电源线，BNC线可选配件机柜式，壁挂式，落地式
源自百度文庫。
55寸8mm拼缝液晶拼接屏详细参数
三星55寸超窄边液晶拼接屏介绍1. 超窄边拼接单元大屏幕拼接屏的拼接边缝已从最初的22mm到目前55英寸液晶最窄边缝3.7mm，窄边液晶拼墙已经随之成为大屏幕显示行业的主流显示终端。
2. 超轻、超薄的平板显示单元目前40-60英寸液晶单元的总体厚度不超过7-9cm，单元总体重量更是低于30kg。
如此轻薄的拼接单元，让安装维护变得极为方便和简易。
3.节能、环保、无辐射同等情况下，液晶面板的耗电量约为背投箱体单元的1/2、等离子面板的2/3——是目前最节能的显示终端。
液晶面板由于其被动发光特性，几乎没有任何辐射反应。
相对于PDP全部有彩色日光灯管组合成的发光面板而言，其长期观看也不会对视力造成任何伤害。
4. 最先进的LED背光系统新款55英寸超窄边液晶单元采用最新的LED点阵光源背光技术。
用以替代传统拼接单元所使用的CCFL管、投影灯泡、PDP阴极射线管等光源。
5. 寿命长，长期使用后色彩均匀度好，基本不需维护。
液晶单元的一般寿命为3-5万小时，LED背光单元的寿命长达6万小时，并且在使用过程中几乎不需要任何维护。
液晶面板具有高度的颜色统一性，长期使用后，各面板颜色几乎一致，不需要为了保持较好的拼接效果而定时做调色维护。
目前液晶单元已经成为使用寿命最长、最易维护的拼接显示终端。
三星55寸窄边拼接屏产品特点：1、窄边设计：拼接专用液晶屏，其优秀的窄边设计，使其两块屏的拼缝仅8mm，是液晶屏拼接的不错的选择2、更好的色彩饱和度：产品专业开发的色彩校准技术，可以使拼接墙达到92%的高彩色饱和度，可以通过这个技术，对静止和动态画面进行色彩校准，确保画面输出的精确和稳定。
3、亮度均匀，影像稳定不闪烁：由于液晶屏每一个点在接收到信号后就一直保持那种色彩和亮度，属于数字点对点显示，所以不存在像CRT扫描显示所带来的问题。
如图像闪烁等。
4、支持多屏图像拼接，画面可整屏或分屏显示，支持虚拟屏。
5、用户可灵活开启窗口，定义尺寸，画面可自由缩放、移动、漫游，不受物理拼缝的限制；（可选）6、靠性更好：液晶屏为监控中心、展示中心设计，支持全年365天不停机工作，背光源寿命可达8万小时以上。
三星多屏控制软件MDC使用说明书
南川区数字化城市管理系统建设项目拼接屏使用手册中国移动通信集团重庆有限公司南川分公司2010年8月三星液晶拼接控制软件MDC （多屏控制软件）使用说明 Main ScreenClick Start > Program > Samsung > MDC System （多显示器控制）以启动程序。
选择一台显示器以便在滚动条内查看选定显示器的音量。
控制板 选择按钮Remocon 信息窗格Safety Lock 显示器选择Port Selection 控制工具1. 用控制板切换到各个屏幕。
2. 使您可以启用或禁用显示器的遥控信号接收功能。
3. 设置 Safety Lock（安全锁）功能。
4. PC 串行端口的设置可以更改。
最初的设置值为 COM1。
5. 单击 Select all （全选）或 Clear （清除）以选择或清除所有的显示器。
6. 用窗格查看选定显示器的简短信息。
7. 从“显示器选择”选择一台显示器8. 用“控制工具”控制显示器。
<注>遥控启用 / 禁用功能无论是否开机均可操作，并且适用于所有连接到 MDC 的显示器。
但是，不管在 M 关闭时所有显示器的遥控信号接收功能状态如何，在 MDC 时关闭时这些功能均被初始化为启用。
Port Selection1. Multiple Display Control (多显示器控制) 最初的设置值为 COM1。
2. 如果使用 COM1 以外的任何端口，则 COM1 至 COM4 之间的端口可以在 Port Selection Menu（端口选择菜单）上选择。
3. 如果没有选择与显示器连接（使用串行电缆）的准确端口名，那么通信将无法进行。
4. 所选择的端口会存储在程序中并可用于下一个程序。
Power Control1. 单击控制板中的 Power Control （电源控制）， Power Control （电源控制）屏幕出现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术参数要求：
㈠大屏幕显示系统组成
1．硬件组成
★由16台46寸DID专业液晶显示单元组成4（行）×4（列）大屏幕墙（以下简称整屏），整屏显示面积为4102.8.（宽）* 2319.2mm（高）；拼接控制器1台。
组合屏底座高度为1.2m（地板以上高度）；大屏幕维修通道1.2米左右。
2．软件主要功能具体如下：
系统配置和管理功能；
调整、控制功能；
信号管理功能；
显示预案管理功能；
显示模式的管理功能；
窗口管理功能；
跟踪记录功能；
多种方式实现控制；
中文操作界面。
3、系统基本功能要求
投标方提供的大屏幕显示系统应能确保整套系统具有先进性、稳定性、高可靠性和可扩充性，系统操作简单，维护方便，使用寿命长；
整个屏幕应具有高分辨率、高亮度、高清晰度和高对比度特点，色彩还原真实，图像失真小，亮度均匀一致，显示清晰，单屏周边无眩光。
应支持多屏图像拼接，画面可整屏显示，也可分屏显示，全屏范围内显示无非线性失真效果，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。
支持多种信号的同时显示。
考虑到整个系统的稳定性，拼接控制器为纯硬件构架，配备冗余电源，最少可同时处理14路计算机信号加2路高清DVI信号，每路图像均做到实时处理画面流畅，图像不丢帧、无延时，采用先进的主板总线设计，带宽可达180G，处理功能强大，单台处理器最大可支持72路高清信号输入和72路高清输出，无需
级联。
整屏能同时显示14路计算机信号或2路高清DVI信号。
系统启动时间应小于10秒，整屏应可以在不使用时用户点击“待机”按钮，大屏幕在1秒中内进入待机休眠状态，以节约电能、减少设备损耗，当用户点击“启动”按钮时，大屏幕可在1秒内恢复到待机之前的使用状态。
方便实用。
整屏可整体显示一幅超大的画面，也可实现多块屏组合显示一个画面，可单屏显示一个画面，单屏可实现显示四个画面。
画面大小可改变，画面可拖放拉伸，画面可跨屏漫游显示，画面位置可改变。
单屏可显示1080P、16：9高清图像显示。
整屏物理分辨率不低于5464×3072（16785408像素）的计算机图形；
可以选择任何一路视频画面在任一屏上显示。
支持各种制式的视频图像和不同分辨率（从1024×768-1600×1200）的非网络计算机信号（如计算机信号、影碟机、录像机、摄像机等）在大屏幕上的输入显示；
计算机（RGB）信号：同时输入14路；
DVI信号：同时输入2路；
提供简单的操作界面控制大屏幕显示系统，可通过大屏幕显示系统应用管理软件的控制，调节大屏幕系统参数、功能调用，实现网络化多用户操作，并可通过控制计算机或与控制计算机联网的工作站进行本地或远程遥控。
值班员只需在综合控制台前通过显示系统的一台控制计算机的一个控制界面上完成整个大屏幕的显示操作，可设置各种显示模式和调节参数；
应用管理系统软件须采用计算机常规的中文菜单友好界面，灵活方便;
色彩调整方面，每个单元都具备颜色可调试的能力。
㈡系统设备清单
㈢设备基本技术要求
1、大屏幕设备要求
大屏幕显示系统要求为DID专业液晶显示技术的单元。
显示单元结构应采用整机模块化的拼接结构，易于更换。
DID专业液晶显示单元技术要求：
2、液晶拼接墙底座及支架
⑴、底座采用铝合金材料，外层涂有绝缘喷塑材料，涂层表面平滑、喷涂均匀、色调一致。
⑵、标准化、模块化、积木式安装机架，可采用纵向和横向安装方式，进行灵活拼接及扩展。
⑶、显示单元安装应操作简单，可准确定位，能对现场出现不符合原设计的屏幕安装留有调整余地。
⑷、金属机架外壳的拼接墙系统应具有保护接地端子，接地端子附近有明显的标志，且不易擦除，保护接地点和可触及金属之间的电阻值不大于1Ω。
3、拼接控制器
⑴、拼接控制器基本功能要求：
★纯硬件架构，无Windows操作系统，不死机、无黑屏、花屏现象；
★支持2路DVI输入， 14路VGA输入，16路DVI/VGA输出；
★有冗余电源，可实现漫游；叠加；跨屏；
★独创主板总线设计，带宽可达到180G；热插拔，冗余备份；
★单体最大支持72路高清信号输入和72个显示单元输出，无需级联；
★支持RGB 、高清视频YpbPr、DVI、复合视频、HDMI、HD-SDI等多种视频信号源输入，支持对输入信号字符叠加，方便在大屏幕上识别每一个窗口；
★支持超高清信号采集（做高清底图）分辨率达到3840x2400x30；
★支持RGB和DVI同时输出，支持输出通道双备份，支持输出通道逻辑二次编程；
★支持大于128种画中画场景保存；
★至少支持一对多、多对一、多对多显示模式及缩放，漫游，亮度，对比度，饱和度，色调，锐度，静帧等显示效果控制；
★输入分辨率支持从640x480到1920x1200像素；输出分辨率支持从640x480
到1920x1200像素；
★支持 RS232串口和网络TCP/IP控制，支持TRICOLOR 处理器控制软件，且完全开放控制协议；
★大屏幕控制管理软件应提供中文操作界面；
电源：AC 110～260V（50/60Hz），热插拔，冗余备份；
风扇：热插拔，冗余备份电源；
软件设计先进，支持场景轮徇功能，可联控周边设备：采用先进的设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。
软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。
软件还可同时控制矩阵切换器和大屏幕单元，方便客户实现矩阵的切换和大屏幕单元的开关机等参数设置。
⑵、拼接控制器技术参数
㈣售后服务要求：所投产品需提供三年（含）以上原厂本地售后服务。
