大屏幕MPDP三星索尼拼接屏要求
拼接屏安装要求有哪些

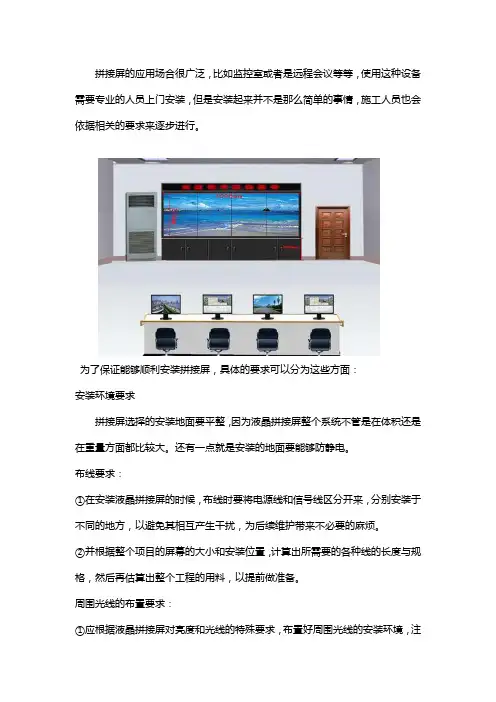

拼接屏的应用场合很广泛，比如监控室或者是远程会议等等，使用这种设备需要专业的人员上门安装，但是安装起来并不是那么简单的事情，施工人员也会依据相关的要求来逐步进行。
为了保证能够顺利安装拼接屏，具体的要求可以分为这些方面：
安装环境要求
拼接屏选择的安装地面要平整，因为液晶拼接屏整个系统不管是在体积还是在重量方面都比较大。
还有一点就是安装的地面要能够防静电。
布线要求：
①在安装液晶拼接屏的时候，布线时要将电源线和信号线区分开来，分别安装于不同的地方，以避免其相互产生干扰，为后续维护带来不必要的麻烦。
②并根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度与规格，然后再估算出整个工程的用料，以提前做准备。
周围光线的布置要求：
①应根据液晶拼接屏对亮度和光线的特殊要求，布置好周围光线的安装环境，注
意不能让屏前的灯光太强或太弱，不然会影响到液晶拼接大屏幕的显示效果。
②要应对好屏幕周围可能射入的光线，提前做好遮挡措施；并在设备运行时，将周围的强灯光关掉，以保证设备呈现最好的显示状态。
安装框架要求：
①为了增强对液晶拼接屏的保护，安装的框架包边必须是可拆卸式的包边，且外框架内沿距拼墙外边至少要预留约25mm的间隙，且如若安装大型拼接项目时更要根据其行/列数的增加适当的加宽间距。
②在后期进入的箱体维护中，维修通道原则上应不小于1.2m的宽度；且其可拆式边条要压住屏幕边缘3-5mm的间隙最好，在箱体和屏幕安装到位之后，再行固定可拆式边条。
关于拼接屏的安装要求简单给您总结了这么多，在施工的时候需要注意这些方面。
三星2X3大屏幕拼接系统方案讲解
三星2X3大屏幕拼接系统方案目录第一章LFD液晶系统概述 (3)1．设计目标 (3)2．设计原则 (3)3．设计标准及规范 (4)第二章系统组成及设备性能 (5)1．用户需求分析 (5)2. 系统配置分析 (6)3. WSP-2000-6图形拼接处理器 (6)第三章LFD大屏幕应用系统设计 (12)1．系统功能描述 (12)2．系统设计 (12)3．显示模式 (13)3.1.全屏显示，高分辨率应用 (13)3.2.功能分区显示模式 (14)3.3.多路视频信号显示 (14)3.4.各类信号混合显示 (15)3.5.系统功能特点 (15)第四章系统清单 (17)第一章LFD液晶系统概述基本组成：三星460UT液晶拼接屏6台、拼接控制器1台（9路RGB输入，9路视频输入，同时开9个窗口）系统功能描述：拼接屏通过DVI电缆直接连接在拼接控制器的输出端，此时系统可以变为一个完整的逻辑屏，所有计算机VGA信号直接接入拼接控制器，所有视频信号通过矩阵输出到拼接控制器，然后再通过拼接控制器处理输出到大屏幕上，本系统可以同时开9个窗口，不管是RGB还是视频信号。
全部窗口可以任意跨屏，也能拖动、缩放，并且通过预案管理方式实现快速更改不同显示布局。
1．设计目标随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙，虽推出市场的时间不长，但受到了广泛欢迎。
液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号等在大屏幕上显示，并实现信号的切换、叠加、组合等功能。
液晶拼接屏设备技术要求
液晶拼接屏设备技术要求设备清单序号设备名称单位数量技术要求155寸液晶显示单元（含内置拼接处理器）台12三星原装DID面板画面比率：16:9 响应时间8ms 对比度：4000：1 ，亮度500cd/m2 ，LED直下式背光，单屏分辨率1920×1080（FHD），上下拼接缝≦5.3mm左右拼接缝≦5.3mm 组合规模为3行x4列获得国家3C认证证书及专利证书，要求液晶显示单元、图像处理器及大屏幕显示系统管理软件为同一品牌。
2 外置多屏图像处理器套 1 满足12块拼接屏的整体控制，具备单屏开窗功能，可以漫游、画面叠加和图像任意缩放，提供12路VGA信号输入接口，4路视频输入接口，12路DVI/HDMI输出通道，256G带宽，千兆网口，机箱为标准19”规格，获得国家3C认证证书。
3大屏幕显示系统管理软件套 1全中文界面，自主开发，C/S和B/S双架构，支持在IPAD等移动终端上控制，实现对多种类矩阵的控制，自由无限拼接功能，操作简单适用，带矩阵联动功能，具有国家版权局计算机软件著作权登记证书。
4 大屏幕显示系统台 2 ThinkStation S30（43521A8）参数：CPU：E5-1620管理工作站v2 内存：8G 硬盘：1TB 显示器：24寸单5 液晶单元专用挂墙支架12 钢质架构，十年不变形，根据现场需求制作。
元包含工程全部线缆如:VGA线/视频线/RS232控制线6 工程专用线缆及配件套14等.....用于控制大屏幕显示内容；联想扬天T4900v（标准机7 大屏内容控制电脑台8箱；CPU：i5-4590，内存：4GB，显示器：22寸）8 双绞线箱 6 康普六类线图腾机柜高度2055mm; 宽度600mm; 深度9 机柜个 21000mm;含电源柜、电源模块等相关设备；为大屏系统提供稳压10 电源系统套 1电源，提供电源保护。
11 运输、安装调试套 1 全部设备运保、工程全部的安装调试维护。
大屏幕拼接技术简介
大屏幕拼接技术简介一、什么是大屏幕拼接•大屏幕拼接墙是由多个显示单元以及图像控制器构成的大屏幕显示系统，一般用于一个画面的超大屏幕显示以及多个画面的多窗口显示（区别于多屏显示）。
所以输入信号全部通过图像控制器处理后分配输出到每个投影单元，每个显示画面可以跨越显示单元得边界，但通常保证图像单元之间最小的缝隙。
常保证图像单元之间最小的缝隙。
•其投显示单元的显示品质直接影响着整个拼接墙的效果，采用不同类型的显示单元会得到大不相同的结果。
图像处理器是拼接墙系统的核心器件之一。
其作用是将计算机、视频、网络等要显示的信号送到图像拼接控制器，经处理后的图像信号被分别送到相应的显示单元，每个显示单元只显示整个图像的一个部分，全部显示单元加在一起就构成了一幅完整的大画面，大画面的分辨率为每个显示单元分辨率的倍数。
每路信号的图像均是以窗口的形式显示在投影墙上。
窗口位置、大小、数量可任意改变。
大屏幕的管理是由软件实现的。
大屏幕管理软件用以实现：拼接墙的调整、窗口管用、网络控制、矩阵切换等功能。
还可以预存一些常用的模式，使用时可随时调用预存模式，即可实现预期效果，从而简化了操作，提高了效率。
二、大屏幕拼接墙的系统架构•大屏幕拼接系统的架构主要分为大屏幕拼接系统的架构主要分为四四个部分1）拼接墙显示单元：即）拼接墙显示单元：即DLP/LCD/PDP DLP/LCD/PDP DLP/LCD/PDP显示终端设显示终端设备，一般有备，一般有22×2、2×3、3×3等多种拼接形式，当然显示单元也包括相关的拼接箱体和支撑件等。
大屏幕拼接墙的系统架构•2）拼接墙处理器： 处理器是拼接墙的核心，是将一个完整的图像信号划分后分配给视频显示单元，完成用多个普通视频单元组成一个超大屏幕动态图像显示屏。
示屏。
拼接拼接拼接墙处理器可以实现多个物理输出组合成一墙处理器可以实现多个物理输出组合成一个分辨率叠加后的显示输出，使拼接墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏，完成多个信号源在屏幕墙上的开窗、移动、缩放等方式的显示功能。
大屏幕液晶拼接方案
大屏幕液晶拼接方案在现代社会中，大屏幕液晶拼接方案被广泛应用于各种场合，如会议室、监控中心、展览馆等。
它通过将多个液晶显示屏拼接在一起，形成一个更大的显示屏，具有高清晰度、无拼缝、多画面显示等优点。
本文将介绍大屏幕液晶拼接方案的原理、应用以及优势。
一、大屏幕液晶拼接方案的原理大屏幕液晶拼接方案主要通过使用拼接控制器和拼接软件实现。
拼接控制器是一个硬件设备，用于控制多个液晶显示屏的拼接方式和显示效果。
拼接软件则是运行在计算机上的软件程序，用于配置和管理拼接控制器，并实现多画面显示。
首先，需要选择合适的液晶显示屏。
在选择液晶显示屏时，需要考虑其分辨率、亮度、对比度等参数。
同时，为了保证拼接效果的流畅，还需确保液晶显示屏的边框尽可能窄，以减少拼接后的拼缝宽度。
接下来，将多个液晶显示屏按照要求进行拼接。
通常情况下，液晶显示屏按照一定的规则排列，如2x2、3x3等。
拼接控制器通过控制每个液晶显示屏的输入信号，将它们拼接成一个整体显示屏。
同时，拼接软件可对多个输入信号进行合理的切割和排列，实现多画面显示。
最后，将拼接控制器与计算机连接，通过拼接软件进行配置和管理。
在拼接软件中，可以设置拼接方式、画面切换效果、画面布局等参数。
一旦配置完成，大屏幕液晶显示屏将按照预设的方式工作，实现高清晰度、无拼缝的多画面显示效果。
二、大屏幕液晶拼接方案的应用1. 会议室大屏幕液晶拼接方案在会议室中应用广泛。
通过多画面显示，会议室可以实时展示多个参会人员的演讲内容、PPT展示、视频会议等信息，提升会议的效率和参与感。
同时，高清晰度和无拼缝的显示效果也提供了更好的视觉体验，使与会人员能够更加清晰地观看内容。
2. 监控中心在监控中心中，大屏幕液晶拼接方案可以将多个监控画面拼接成一个大屏幕显示，提供全方位的监控视野。
监控人员可以实时观察各个监控画面，并快速反应。
此外，大屏幕液晶拼接方案还可以将重要的监控画面放大显示，以便监控人员更加清晰地观察细节。
大屏幕拼接项目投标参数
一、大屏幕拼接项目投标参数
二、大屏幕拼接项目投标资质
1、★为保证系统旳稳定性和兼容性，整个大屏幕系统旳重要部件显示单元、图像处理控制器和控制软件均采用同一品牌旳产品，保证整个系统可以长期安全稳定工作，需提供原厂证明。
（须提供复印件并加盖供应商公章及原厂公章）
2、★大屏幕厂家需提供ISO9001质量管理体系认证、ISO14001环境管理体系、职业健康安全管理体系认证证书。
（须提供复印件并加盖供应商公章及原厂公章）
3、★投标旳大屏幕拼接系统品牌制造商是国内著名品牌，需提供商标注册证书。
（须提供复印件并加盖供应商公章及原厂公章）
4、★为保障服务旳及时性,生产厂家在福建省内必须具有原厂或者分企业，且必须具有5 年或以上旳生产制造经验，投标人需提供由工商行政管理部门或经贸委主管部门出具旳营业执照。
（须提供复印件并加盖供应商公章及原厂公章）
5、规定中标生效后二天内签订协议，签订协议之日起7天内完毕符合采购方需求旳系统改造,并投入业务应用。
如因中标人未及时响应而导致项目整体进度延迟，采购人有权向中标人索赔并按照中央政府采购网有关规定予以投诉。
★应标是必须满足，否则为无效标。
大屏拼接屏方案
大屏拼接屏方案1. 简介大屏拼接屏方案是指利用多块显示屏组合拼接成一个超大尺寸的显示屏，以满足特定需求的应用解决方案。
该方案广泛应用于会议室、监控中心、广告牌、舞台演出等场景，为用户提供更高分辨率、更大画面展示的体验。
2. 拼接屏类型大屏拼接屏主要分为以下几类：2.1 窄边框拼接屏窄边框拼接屏是指显示屏之间的拼接缝隙较小，能够提供更为连贯的画面。
窄边框拼接屏适用于对屏幕整体美观度有较高要求的场景，例如展会、演播厅等。
2.2 超窄边框拼接屏超窄边框拼接屏是指显示屏之间的拼接缝隙更小，通常小于1毫米，几乎看不到拼接缝隙。
超窄边框拼接屏通过拼接技术，完美地呈现高清视觉效果。
超窄边框拼接屏适用于高端展示、指挥调度、电视墙等场景。
2.3 点对点拼接屏点对点拼接屏是指通过多台显示屏的完美组合，实现无缝拼接。
点对点拼接屏常用于舞台演出、户外广告牌等对画面还原度要求较高的场景。
2.4 网格拼接屏网格拼接屏是指将多个显示屏按照特定的网格形式进行组合，以构建一个大屏幕。
网格拼接屏适合拼接屏数量较多的场景，例如大型会议室、体育场馆等。
3. 拼接方案大屏拼接屏方案通常包括以下步骤：3.1 规划设计在规划设计阶段，需要根据实际需求确定拼接屏的数量、尺寸以及拼接方式。
根据场景大小和距离，选择合适的拼接屏类型，并进行布局设计。
3.2 拼接安装拼接安装是指将多块显示屏按照规划设计的布局组合在一起，并进行固定安装。
在拼接过程中需要注意拼接缝隙的调整，确保画面无缝拼接，达到最佳视觉效果。
3.3 信号处理信号处理是拼接屏的关键环节之一。
通过切换器、分配器等设备，将输入信号分配到不同的显示屏上。
信号处理设备的选择要根据实际需求和输入信号类型进行搭配。
3.4 控制系统控制系统是大屏拼接屏方案中的重要组成部分。
通过控制系统，用户可以对拼接屏进行调整、切换和配置等操作，实现画面控制和管理。
4. 注意事项在实施大屏拼接屏方案时，需要注意以下事项：•选择合适的显示屏型号和品牌，确保画面质量和稳定性。
浅析大屏拼接系统的设计原则
浅析大屏拼接系统的设计原则
根据客户对大屏拼接系统提出的系统规模和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求，通过这套大屏拼接显示系统可以将各类信号在液晶拼接墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，通过控制软件，实现各种信号的切换、拼接成全屏显示、任意组合显示、系统的先进性
目前在大屏拼接领域，DLP、PDP与LCD分别占据了不等的市场份额。
DLP显示器的色彩与亮度不均匀、产品功耗过大、占用空间多等问题一直未能取得有效的突破，DLP技术正面临着寿终正寝的局面。
等离子产品虽然在画质上取得了一定的进展，但是其令使用者头疼的灼屏以及寿命的先天不足等问题，也在很大程度上制约了PDP产品的发展与普及。
LCD产品以具有高清晰度、宽可视角度、高亮度、长寿命等优点，迅速的被众多使用者认可与接受。
大屏拼接系统采用更为先进的LCD显示单元技术是理想的选择，可以保证信息显示的清晰、逼真、明亮，接下来本文的主要围绕LCD显示屏来阐述。
系统的可靠性
大屏拼接系统选用高可靠性的液晶屏，液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保拼接墙的高可靠性和稳定性，同时全钢的拼接墙结构和合理的工艺设计，使拼接墙既无辐射也不受外界电磁场的干扰，稳定可靠。
由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高。
系统的经济性
考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提。
