路由器查表课程设计报告
滁州学院课程设计报告课程名称：计算机网络设计题目：路由表查找过程模拟院部：计算机及信息工程学院专业：网络工程（无线传感器网络方向）组别：第二组起止日期:2012年12月29日~2012年12月30日指导教师:张老师计算机及信息工程学院二○一二年制课程设计任务书目录1引言 (1)2需求分析 (2)2.1设计题目 (2)2.2设计目的 (2)2.3设计主要内容及要求 (2)2.3.1 设计内容 (2)2.3.2设计要求 (2)2.3.3使用环境及语言 (3)3概要设计 (3)3.1基本功能描述 (3)3.1.1路由表的结构 (3)3.1.2路由表的作用 (4)3.1.3路由表中路由的来源 (4)3.2IP路由选择 (4)3.2.1通过RIP（路由信息协议）来实现路由选择 (4)3.2.2通过OSPF（开放最短路径优先）来实现路由选择 (6)3.2.3 Dijkstra算法 (7)4详细设计 (8)4.1各模块的伪码算法 (8)4.1.1RIP (8)4.1.2 OSPF (12)5调试及结果说明 (15)5.1RIP的调试结果 (15)5.2OSPF的调试结果 (16)6.课程设计总结及体会 (19)参考文献 (19)致谢 (20)附录 (21)1引言随着计算机信息技术的发展，大规模的互联网逐渐流行起来，也为路由器的发展提供了良好的基础和平台。
作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络。
然而如何准确的发送并接受信息，则需要通过路由表的准确查找，路由表存储着指向特定网络地址的路径（在有些情况下，还记录有路径的路由度量值）。
通过路由表查找过程的设计及模拟可以更好的体现路由的选择，帮助我们准确的理解路由的选择过程。
2需求分析2.1设计题目路由器查表过程模拟2.2设计目的该程序主要是用来模拟路由器中路由查找的过程。
当主机向目的网络发送一个数据包时，对每一个IP包，当发送到一个网络拓扑中的时候，可以分别使用RIP或OSPF协议，来决定数据包通过互联网络的路径。
通过模拟算法的实现，我们可以模拟一个简单的路由查找过程，进而找出最优路径，实现路由的查找。
2.3设计主要内容及要求2.3.1 设计内容1．rip：距离向量路由协议，距离向量路由协议的特征是它在进行路由更新时，会发送路由表的全部或一部分给邻居路由器（这台邻居路由器也必须运行rip协议），当路由信息通过这种方式扩散到整个自治系统时，每个路由器会根据Dijkstra算法计算出到达每个网段的最优路径，rip选择到达某个网络的最优路径根据跳数。
数据包经过一个路由器就是一跳。
2． ospf：路由器的路由选择是基于链路状态，通过Dijkastra算法建立起来最短路径树，用该树跟踪系统中的每个目标的最短路径。
最后再通过计算域间路由、自治系统外部路由确定完整的路由表。
及此同时，OSPF动态监视网络状态，一旦发生变化则迅速扩散达到对网络拓扑的快速聚合，从而确定出新的网络路由表。
因此，需要把自治系统划分为多个域，每个域内部维持本域一张唯一的拓扑结构图，且各域根据自己的拓扑图各自计算路由，域边界路由器把各个域的内部路由总结后在域间扩散。
这样，当网络中的某条链路状态发生变化时，此链路所在的域中的每个路由器重新计算本域路由表，而其它域中路由器只需修改其路由表中的相应条目而无须重新计算整个路由表，节省了计算路由表的时间。
2.3.2设计要求任意两个节点，分别在rip和ospf协议的前提条件下，根据相应的算法找出最优路径。
在rip协议中，所有的路由都由跳数来描述，到达目的地的路由最大不超过16跳，且只保留唯一的一条路由，这就限制了RIP的服务半径，即其只适用于小型的简单网络。
同时，运行RIP的路由器需要定期地（一般30s）将自己的路由表广播到网络当中，达到对网络拓扑的聚合，这样不但聚合的速度慢而且极容易引起广播风暴、累加到无穷、路由环致命等问题。
为此，OSPF应运而生。
OSPF是基于链路状态的路由协议，它克服了RIP的许多缺陷：第一，OSPF不再采用跳数的概念第二，OSPF支持不同服务类型的不同代价，从而实现不同QoS的路由服务；第三，OSPF路由器不再交换路由表，而是同步各路由器对网络状态的认识，即链路状态数据库，然后通过Dijkstra最短路径算法计算出网络中各目的地址的最优路由。
2.3.3使用环境及语言编程环境：Microsoft Visual C++6.0编写语言：C++语言3概要设计3.1基本功能描述3.1.1路由表的结构标准的路由表表目是一个二维组（目的网络地址，下一站地址），其中不携带子网信息，不能满足子网寻径。
引入子网编址以后，路由表的每一表目中加入子网掩码，于是路由表表目变为三维组：子网掩码、目的网络地址、下一站地址。
表1 路由表结构及使用目的地址掩码下一跳地址0.0.0.0 0.0.0.0 10.0.0.1100.0.0.0 255.255.255.0 20.0.0.1200.0.0.0 255.255.255.0 30.0.0.1路由器依据路由表来为报文寻径，路由表由路由协议建立和维护。
路由协议的设计则是依据某种路由算法。
路由器提供了将异构网互联的机制，实现将一个数据包从一个网络发送到另一个网络。
路由就是指导IP数据包发送的路径信息。
3.1.2路由表的作用路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径，并将该数据有效地传送到目的站点。
由此可见，选择最佳路径的策略即路由算法是路由器的关键所在。
为了完成这项工作，在路由器中保存着各种传输路径的相关数据——路由表（Routing Table），供路由选择时使用。
打个比方，路由表就像我们平时使用的地图一样，标识着各种路线，路由表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。
路由表可以是由系统管理员固定设置好的，也可以由系统动态修改，可以由路由器自动调整，也可以由主机控制。
3.1.3路由表中路由的来源在路由表中有一个Protocol字段，指明了路由的来源，即路由是如何生成的。
⑴链路层协议发现的路由（Direct）它的特点是开销小，配置简单，无需人工维护，只能发现本接口所属网段拓扑的路由。
⑵手工配置的静态路由（Static）静态路由是一种特殊的路由，它由管理员手工配置而成。
通过静态路由的配置可建立一个互通的网络，但这种配置问题在于：当一个网络故障发生后，静态路由不会自动修正，必须有管理员的介入。
静态路由无开销，配置简单，适合简单拓扑结构的网络。
⑶动态路由协议发现的路由（RIP、OSPF等）当网络拓扑结构十分复杂时，手工配置静态路由工作量大而且容易出现错误，这时就可用动态路由协议，动态（Dynamic）路由表是路由器根据网络系统的运行情况而自动调整的路由表。
路由器根据路由选择协议（Routing Protocol）提供的功能，自动学习和记忆网络运行情况，在需要时自动计算数据传输的最佳路径。
让其自动发现和修改路由，无需人工维护，但动态路由协议开销大，配置复杂。
3.2IP路由选择路由器通常依靠所建立及维护的路由表来决定如何转发。
路由表能力是指路由表内所容纳路由表项数量的极限。
3.2.1通过RIP（路由信息协议）来实现路由选择RIP（Routing information Protocol，路由信息协议）是应用较早、使用较普遍的内部网关协议（Interior Gateway Protocol，IGP），适用于小型同类网络的一个自治系统（AS）内的路由信息的传递。
RIP协议是基于距离矢量算法（Distance Vector Algorithms，DV A）的。
它使用“跳数”，即metric来衡量到达目标地址的路由距离。
它是一个用于路由器和主机间交换路由信息的距离向量协议，目前最新的版本为v4，也就是RIPv4。
1.RIP的工作原理RIP是一种距离矢量路由协议RIP使用跳数作为路由选择的度量。
当在进行路由选择是，路由表会根据最小跳数来决定转发的路径RIP用“路程段数”（即“跳数”）作为网络距离的尺度。
每个路由器在给相邻路由器发出路由信息时，都会给每个路径加上内部距离。
在如图3-1中，路由器3直接和网络C相连。
当它向路由器2通告网络142.10.0.0的路径时，它把跳数增加1。
及之相似，路由器2把跳数增加到“2”，且通告路径给路由器1，则Route1和Route0及Route2所在网络172.16.0.0的距离分别是1跳、2跳。
图3-1 rip的工作原理事例2.RIP报文的格式对于RIP报文有两种版本的格式，Version 1和Version 2。
两种报文稍有不同，如图3-2所示：图3-2 rip报文的两种版本格式在一开始，所有路由器中的路由表只有路由器所接入的网络（共有两个网络）的情况。
现在的路由表增加了一列，这就是从该路由表到目的网络上的路由器的“距离”。
在图中“下一站路由器”项目中有符号“－”，表示直接交付。
这是因为路由器和同一网络上的主机可直接通信而不需要再经过别的路由器进行转发。
同理，到目的网络的距离也都是零，因为需要经过的路由器数为零。
图中粗的空心箭头表示路由表的更新，细的箭头表示更新路由表要用到相邻路由表传送过来的信息。
接着，各路由器都向其相邻路由器广播RIP报文，这实际上就是广播路由表中的信息。
假定路由器R2先收到了路由器R1和R3的路由信息，然后就更新自己的路由表。
更新后的路由表再发送给路由器R1和R3。
路由器R1和R3分别再进行更新。
3.2.2通过OSPF（开放最短路径优先）来实现路由选择OSPF是一种分层次的路由协议，其层次中最大的实体是AS（自治系统），即遵循共同路由策略管理下的一部分网络实体。
在每个AS中，将网络划分为不同的区域。
每个区域都有自己特定的标识号。
对于主干（backbone）区域，负责在区域之间分发链路状态信息。
这种分层次的网络结构是根据OSPF的实际提出来的。
当网络中自治系统非常大时，网络拓扑数据库的内容就更多，所以如果不分层次的话，一方面容易造成数据库溢出，另一方面当网络中某一链路状态发生变化时，会引起整个网络中每个节点都重新计算一遍自己的路由表，既浪费资源及时间，又会影响路由协议的性能（如聚合速度、稳定性、灵活性等）。
因此，需要把自治系统划分为多个域，每个域内部维持本域一张唯一的拓扑结构图，且各域根据自己的拓扑图各自计算路由，域边界路由器把各个域的内部路由总结后在域间扩散。
这样，当网络中的某条链路状态发生变化时，此链路所在的域中的每个路由器重新计算本域路由表，而其它域中路由器只需修改其路由表中的相应条目而无须重新计算整个路由表，节省了计算路由表的时间。
实训报告路由器配置
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通，满足了网络需求。
计算机网络课程设计(路由器)

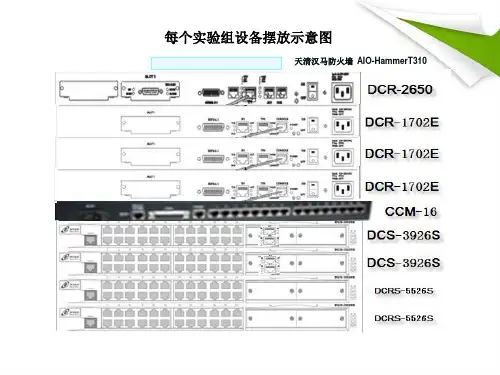

实验要求
1.要求用直通线和交叉线连接设备 。 2.进行RIP路由配置后，实现微机A和微机B的 连通 ； 3.画出实验的拓扑图，配置的IP地址，实际连 接情况、配置过程及结果，路由表，出现 的问题如何解决的等写出来。
用show ip route 查看路由表情况；PING ,tracert 测试网络中端口及设备的连通性等。
1.用su7002建ftp，web服务器; 要建域名, 用 户名和密码。 2.配置相连设备端口，配置静态路由，使微 机A所在网段的微机和微机B可以连通，微 机A可以访问微机B上服务器的内容。 3.然后配置访问控制列表禁止微机A所在的网 段对微机B的访问 。
标准访问控制列表配置
在离目标近的路由器上配置：
• ip access-list standard 1 //定义标准访问控制列表，最多99个 • deny 不允许访问的网段 子网掩码 • permit any //因为访问列表有一个隐含的deny ALL • Interface 端口号 //进入端口，标准访问控制列表一般绑定在离目标最 近的接口。 • ip access-group 标准访问控制列表名 in （或者out） 在进端口时使用访问列表用in；在出端口时使用访问控制列表用out。 • out // 如果绑定ACL 1 在设备出的方向 • in // 如果绑定ACL 1 在设备入的方向
初始化路由器配置
•
//清空NVRAM中的配置参数； 此命令后再用write清空会不起作用，所以此时 不要用write。
delete
•
Reboot
//重启设备
基本帮助命令
• • • • 提示符后直接使用“？” 一个单词非结尾处紧接字母使用“?” 一个单词结束加空格再使用“？” 缩写
路由器查表课程设计报告
滁州学院课程设计报告课程名称：计算机网络设计题目：路由表查找过程模拟院部：计算机与信息工程学院专业：网络工程（无线传感器网络方向）组别：第二组起止日期:2012年12月29日~2012年12月30日指导教师:张老师计算机与信息工程学院二○一二年制课程设计任务书目录1引言 (2)2需求分析 (2)2.1设计题目 (2)2.2设计目的 (2)2.3设计主要内容及要求 (2)2.3.1 设计内容 (2)2.3.2设计要求 (3)2.3.3使用环境及语言 (3)3概要设计 (3)3.1基本功能描述 (3)3.1.1路由表的结构 (3)3.1.2路由表的作用 (4)3.1.3路由表中路由的来源 (4)3.2IP路由选择 (5)3.2.1通过RIP（路由信息协议）来实现路由选择 (5)3.2.2通过OSPF（开放最短路径优先）来实现路由选择 (6)3.2.3 Dijkstra算法 (7)4详细设计 (8)4.1各模块的伪码算法 (8)4.1.1RIP (8)4.1.2 OSPF (12)5调试与结果说明 (15)5.1RIP的调试结果 (15)5.2OSPF的调试结果 (16)6.课程设计总结与体会 (19)参考文献 (19)致谢 (20)附录 (21)1引言随着计算机信息技术的发展，大规模的互联网逐渐流行起来，也为路由器的发展提供了良好的基础和平台。
作为不同网络之间互相连接的枢纽，路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络。
然而如何准确的发送并接受信息，则需要通过路由表的准确查找，路由表存储着指向特定网络地址的路径（在有些情况下，还记录有路径的路由度量值）。
通过路由表查找过程的设计与模拟可以更好的体现路由的选择，帮助我们准确的理解路由的选择过程。
2需求分析2.1设计题目路由器查表过程模拟2.2设计目的该程序主要是用来模拟路由器中路由查找的过程。
当主机向目的网络发送一个数据包时，对每一个IP包，当发送到一个网络拓扑中的时候，可以分别使用RIP或OSPF协议，来决定数据包通过互联网络的路径。
网络实验报告 路由器配置
课程名称 计算机网络 实验名称 路由器的配置 姓 名 学 号 专业班级实验日期 成 绩 指导老师一、实验目的1. 理解路由器的工作原理及其作用，认识路由器的各种接口2. 理解静态路由的工作原理和应用环境，掌握配置静态路由的基本命令3. 理解动态路由协议RIP 的原理和应用环境，掌握配置RIP 协议的基本命令4．理解动态路由协议OSPF 的基本特点和分组类型，掌握在路由器（三层交换机）上配置OSPF 协议的基本命令；5．学会在路由器（三层交换机）上查看、分析路由表的方法，并学会通过分析路由跟踪信息画出数据包转发路径的方法。
二、实验设备静态路由配置每组实验需要：H3C AR18-21A 路由器（带有4个LAN 接口的桌面型路由器）1台，H3C MSR20-20路由器1台，H3C E126交换机（二层交换机）2台，PC 4台，UTP 跳线8条（每个机柜为一组）。
RIP 和OSPF 配置每组实验需要：H3C MSR20-20路由器2台，H3C S3610-28TP 交换机（三层交换机）2台，PC 3台，UTP 跳线8条（每两个相邻机柜为一组）。
三、实验原理1. 使用静态路由的实验环境构建使用静态路由的网络拓扑结构如图4-1所示。
在图4-1中，R1可选用AR18-21A 路由器，R2可选用MSR20-20路由器。
SW1和SW2选用E126交换机（也可以不使用SW1，而将PC1和PC2直接连接到R1的其中两个LAN 接口上）。
2. 使用路由协议RIP 的实验环境构建R1 R2 SW SW PC1 172.16.10.1/E0/0 172.16.20.2/24 E3/0（W AN ） 172.16.20.1/24 E0/1 172.16.30.10/24 E1/0 172.16.10.10/24 PC2 172.16.10.2/PC3 172.16.30.3/PC4172.16.30.4/使用路由协议RIP 的网络拓扑如图4-2所示。
wifi课程设计报告
wifi课程设计报告一、教学目标本课程旨在让学生了解和掌握WiFi技术的基本原理、应用场景和网络安全知识。
通过本课程的学习，学生将能够：1.描述WiFi的基本原理和技术参数，如频率、速率、标准等。
2.解释WiFi的的工作流程，包括信号发射、接收、解码等。
3.识别和分析WiFi的应用场景，如家庭、商业、公共等。
4.掌握基本的WiFi网络安全知识，如加密、认证、防护措施等。
5.运用所学知识解决实际问题，如配置WiFi路由器、优化网络速度等。
二、教学内容本课程的教学内容分为五个部分：1.WiFi的基本原理：介绍WiFi的起源、技术标准、工作频率等。
2.WiFi的工作流程：讲解信号发射、接收、解码等过程。
3.WiFi的应用场景：分析家庭、商业、公共等不同场景下的WiFi应用。
4.WiFi网络安全：讲解加密、认证、防护措施等网络安全知识。
5.实战演练：配置WiFi路由器、优化网络速度等实际操作。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解WiFi的基本原理、技术参数等理论知识。
2.讨论法：学生讨论WiFi的应用场景、网络安全等问题。
3.案例分析法：分析实际案例，让学生了解WiFi技术的具体应用。
4.实验法：引导学生进行实战演练，提高实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将提供以下教学资源：1.教材：提供一本详细的WiFi教程，涵盖所有课程内容。
2.参考书：推荐一些相关的书籍，供学生深入学习。
3.多媒体资料：制作PPT、视频等多媒体资料，帮助学生更好地理解课程内容。
4.实验设备：提供WiFi路由器、网络 analyzer等实验设备，让学生进行实际操作。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其学习态度和理解程度。
2.作业：布置与课程内容相关的作业，要求学生按时完成，并对其作业质量进行评估。
第22课认识路由实验报告
第22课认识路由一、实验名称认识路由。
二、实验目标通过查看路由信息和修改本机路由表，来理解路由的原理。
三、实验的具体操作步骤1．在“命令提示符”窗口中，键入：tracert 119.75.213.61命令，跟踪从本机到百度网站的一台主机（IP为119.75.213.61）的路由信息，如图22-3-1所示。
图22-3-1 路由跟踪命令tracert从图22-3-1中可以知道从本机到百度网站一台主机（IP为119.75.213.61）的一条路由信息：本机→机房网关（192.168.3.1）→学校核心交换机（10.1.33.1）→学校防火墙（60.191.240.241）→校外因特网（……）→百度网站主机（IP为119.75.213.61）。
2．查看路由信息。
（1）打开“Internet协议(TCP/IP)属性”对话框，查看当前正常网络设置，如图22-3-2所示。
图22-3-2 正常网络设置（2）在“命令提示符”窗口中，键入“ping 119.75.213.61”命令，尝试连接百度网站的一台主机（IP为119.75.213.61），可发现联网正常，如图22-3-3所示。
图22-3-3 测试与外网连通性（3）此时，在“命令提示符”窗口中，用“route print”命令打开本机路由表，如图22-3-4所示。
图22-3-4 设置网关状况下的路由表说明：将“119.75.213.61”与各条路由条目掩码相与得到的结果“0.0.0.0”，符合第一条路由条目。
所以，本机就知道要将数据包转给192.168.3.1，然后192.168.3.1进行下一步的数据包转发，依次进行。
3．修改本机路由表。
（1）在“Internet协议(TCP/IP)属性”对话框中，去除“默认网关”栏中的值，如图22-3-5所示。
图22-3-5 去除本机网关设置（2）按“确定”按钮完成IP设置后，在“命令提示符”窗口中，键入“ping 119.75.213.61”命令，尝试连接百度网站的一台主机（IP为119.75.213.61），发现本机不能上网了，如图22-3-6所示。
实验3-路由器配置 实验报告
实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识，并通过实际操作加深对路由器配置的理解。
2.实验材料- 一台路由器（型号：X）- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接，确保连接稳定。
3.2 登录路由器打开浏览器，在地质栏输入路由器默认的管理界面地质（通常为192.168.1.1），按下回车键访问。
3.3 登录认证填写路由器的管理账号和密码，登录按钮进行登录认证。
3.4 路由器基本设置在路由器管理界面中，找到基本设置选项。
3.4.1 修改路由器名称路由器名称选项，输入新的路由器名称，保存设置。
3.4.2 设置管理员密码管理员密码选项，输入新的管理员密码，保存设置。
3.4.3 设置LAN（局域网）口IP地质LAN口设置选项，输入新的LAN口IP地质和子网掩码，保存设置。
3.4.4 设置WAN（广域网）口配置WAN口设置选项，选择连接类型（如DHCP、PPPoe等），根据实际需求输入相关参数，保存设置。
3.5 网络设置在路由器管理界面中，找到网络设置选项。
3.5.1 设置静态IP如果需要为特定设备分配静态IP，静态IP设置选项，输入设备的MAC地质和IP地质，保存设置。
3.5.2 设置端口转发如果需要将特定端口映射到特定设备上，端口转发设置选项，输入端口号和设备IP地质，保存设置。
3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上，DMZ主机设置选项，输入设备的IP地质，保存设置。
4.实验结果经过以上步骤配置后，路由器的基本设置已完成。
5.实验总结通过本实验，我们掌握了路由器的基本配置方法，了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。
附件：本文档无附件。
法律名词及注释：- 管理账号：路由器管理界面的账号，用于登录认证并进行路由器配置。
- 管理密码：路由器管理界面的密码，用于登录认证并进行路由器配置。
实验3-路由器配置 实验报告
实验3-路由器配置实验报告实验 3 路由器配置实验报告一、实验目的本次实验的主要目的是让我们熟悉和掌握路由器的基本配置方法，包括网络地址的分配、路由协议的设置、访问控制列表的配置等，从而能够搭建和管理一个简单的网络环境，提高我们对网络原理和技术的理解和应用能力。
二、实验环境1、硬件环境若干台计算机路由器设备（型号：＿____）2、软件环境操作系统：Windows 10终端模拟软件：SecureCRT三、实验原理1、路由器的作用路由器是网络中的核心设备，负责连接不同的网络，并根据网络地址和路由协议选择最佳的路径来转发数据包，实现不同网络之间的通信。
2、 IP 地址分配为了使网络中的设备能够相互通信，需要为每个设备分配唯一的 IP 地址。
IP 地址分为网络地址和主机地址两部分，通过子网掩码来划分。
3、路由协议常见的路由协议有静态路由和动态路由。
静态路由需要手动配置每一条路由信息，适用于小型网络；动态路由协议如 RIP、OSPF 等可以自动学习和更新路由信息，适用于大型复杂网络。
4、访问控制列表访问控制列表（ACL）用于控制网络中的数据包流量，根据源地址、目的地址、端口号等条件对数据包进行过滤和允许或拒绝操作。
四、实验步骤1、连接设备将计算机通过串口线或网线连接到路由器的相应接口，并打开终端模拟软件建立连接。
2、进入特权模式在终端中输入用户名和密码登录路由器，然后输入“enable”命令进入特权模式。
3、配置接口 IP 地址进入接口配置模式，例如“interface ethernet 0/0”。
配置 IP 地址和子网掩码，如“ip address 19216811 2552552550”。
4、配置静态路由使用“ip route”命令配置静态路由，例如“ip route 19216820 2552552550 19216812”，表示目标网络为 19216820/24，下一跳地址为19216812。
5、配置动态路由协议（以 RIP 为例）启用 RIP 协议，输入“router rip”。
