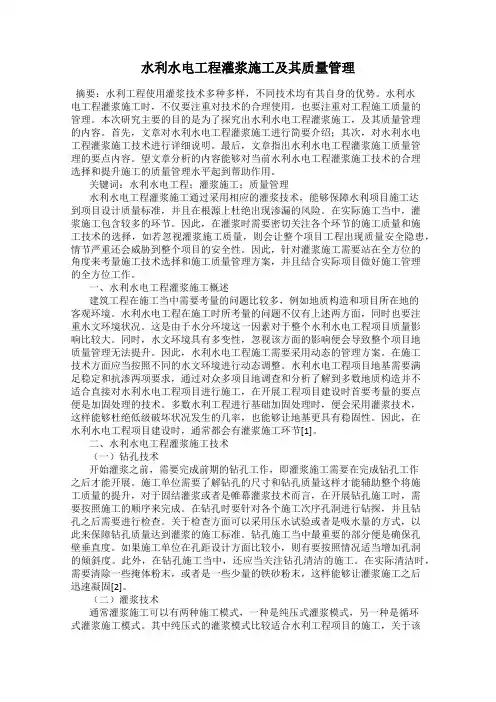

水利水电工程灌浆施工及其质量管理摘要：水利工程使用灌浆技术多种多样，不同技术均有其自身的优势。
水利水电工程灌浆施工时，不仅要注重对技术的合理使用，也要注重对工程施工质量的管理。
本次研究主要的目的是为了探究出水利水电工程灌浆施工，及其质量管理的内容。
首先，文章对水利水电工程灌浆施工进行简要介绍；其次，对水利水电工程灌浆施工技术进行详细说明。
最后，文章指出水利水电工程灌浆施工质量管理的要点内容。
望文章分析的内容能够对当前水利水电工程灌浆施工技术的合理选择和提升施工的质量管理水平起到帮助作用。
关键词：水利水电工程；灌浆施工；质量管理水利水电工程灌浆施工通过采用相应的灌浆技术，能够保障水利项目施工达到项目设计质量标准，并且在根源上杜绝出现渗漏的风险。
在实际施工当中，灌浆施工包含较多的环节。
因此，在灌浆时需要密切关注各个环节的施工质量和施工技术的选择，如若忽视灌浆施工质量，则会让整个项目工程出现质量安全隐患，情节严重还会威胁到整个项目的安全性。
因此，针对灌浆施工需要站在全方位的角度来考量施工技术选择和施工质量管理方案，并且结合实际项目做好施工管理的全方位工作。
一、水利水电工程灌浆施工概述建筑工程在施工当中需要考量的问题比较多，例如地质构造和项目所在地的客观环境。
水利水电工程在施工时所考量的问题不仅有上述两方面，同时也要注重水文环境状况。
这是由于水分环境这一因素对于整个水利水电工程项目质量影响比较大。
同时，水文环境具有多变性，忽视该方面的影响便会导致整个项目地质量管理无法提升。
因此，水利水电工程施工需要采用动态的管理方案。
在施工技术方面应当按照不同的水文环境进行动态调整。
水利水电工程项目地基需要满足稳定和抗渗两项要求，通过对众多项目地调查和分析了解到多数地质构造并不适合直接对水利水电工程项目进行施工，在开展工程项目建设时首要考量的要点便是加固处理的技术。
多数水利工程进行基础加固处理时，便会采用灌浆技术，这样能够杜绝低级破坏状况发生的几率，也能够让地基更具有稳固性。
水利水电工程灌浆工程质量检测
水利水电工程灌浆工程质量检测一灌浆工程检测内容及要求施工单位应将用于防渗墙的原材料进行自检，各原材料送检的频率及技术标准需满足表6-1的要求。
灌浆后的质量检测，应满足表6-5的要求。
表6-5灌浆工程施工单位自检要求名称检测项目检测方法质量标准检测频率标准依据频次依据灌浆工程帷幕灌浆透水率《水利水电工程钻孔压水试验规程》透水率满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》帷幕灌浆检查孔的数量可为灌浆孔总数的10%左右，一个《水工建筑物水泥灌浆施工技术规范》2（SL31）（DL5148）6.9.7 坝段或一个单元工程内至少应布置一个检查孔。
（DL5148）6.9.4基岩固结灌浆透水率满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》（DL5148）6.9.9钻孔压水试验：检查孔数量不宜少于灌浆孔总数的5%。
《水工建筑物水泥灌浆施工技术规范》（DL5148）6.9.93岩体波速和或静弹性《水利水电工程岩石试验规程》（SL264）改善程度满足设计要求设计图纸、文件4模量隧洞固结灌浆透水率《水利水电工程钻孔压水试验规程》（SL31）满足设计要求合格率满足规范要求设计图纸、文件《水工建筑物水泥灌浆施工技术规范》（DL5148）7.5.5检查孔数量不宜少于灌浆孔总数的5%。
《水工建筑物水泥灌浆施工技术规范》（DL5148）7.5.5隧洞回填灌浆进（单孔：初始10min内吃浆量不大于《水工建筑物水泥灌浆施工压力隧洞每10~15m宜布置《水工建筑物水泥灌浆5吃、出）浆量10L。
双孔：出浆量小于1L/min。
技术规范》（DL5148）7.5.31个或1对检查孔，无压隧洞的检查孔可适当减少。
施工技术规范》（DL5148）7.5.26二灌浆工程现场检测方法（一）帷幕灌浆根据《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）的要求，帷幕灌浆工程的检测，应钻设检查孔，自上而下分段卡塞进行压水试验，视其透水率的大小是否满足设计要求来评价其施工质量。
