建筑设备-建筑通风与空调系统
建筑设备工程--通风与空调工程
建筑设备工程–通风与空调工程1. 引言建筑设备工程是指为满足建筑物在使用过程中对电力、照明、供水、排水、通风、空调等各项工程设施的要求，通过设计、施工、安装和维修管理等工作，使建筑物的各项设备设施能够正常运行和发挥预期功能的技术领域。
其中，通风与空调工程是建筑设备工程中的一个重要组成部分，主要负责为建筑物提供适宜的室内环境。
2. 通风工程通风工程是指通过控制室内外气体的流动、温度和湿度等参数，为建筑物提供良好的室内空气质量和舒适的室内环境。
通风工程的主要目标是实现以下几个方面的需求： - 保证室内气体的新陈代谢，消除室内污染物； - 控制室内空气的温度和湿度，提供舒适的室内环境； - 防止房间内外的温度和湿度差过大，以减少热量和湿气的传递； - 控制室内气体的流动，以提高室内空气的质量。
通风工程的设计包括以下几个方面的内容： - 室内外气体热量和湿气传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 通风设备的选择与安装；- 通风系统的控制与调节。
通风工程的施工和维修管理包括以下几个方面的内容： - 通风设备的安装和调试； - 通风系统的日常运行和维护； - 通风设备的维修和更换。
3. 空调工程空调工程是指通过控制室内空气的温度、湿度、洁净度和流动速度等参数，为建筑物提供舒适的室内环境。
空调工程的主要目标是实现以下几个方面的需求： -控制室内空气的温度、湿度和洁净度，提供舒适的室内环境； - 控制室内外的温度差，以减少热量传递； - 控制室内空气的流动速度和方向，以提高室内空气的质量；- 控制室内外的气体交换，以保证室内空气的新鲜度。
空调工程的设计包括以下几个方面的内容： - 室内外热量传递的计算与分析； - 室内外气体流动和换气量的计算与分析； - 空调设备的选择与安装； - 空调系统的控制与调节。
空调工程的施工和维修管理包括以下几个方面的内容： - 空调设备的安装和调试； - 空调系统的日常运行和维护； - 空调设备的维修和更换。

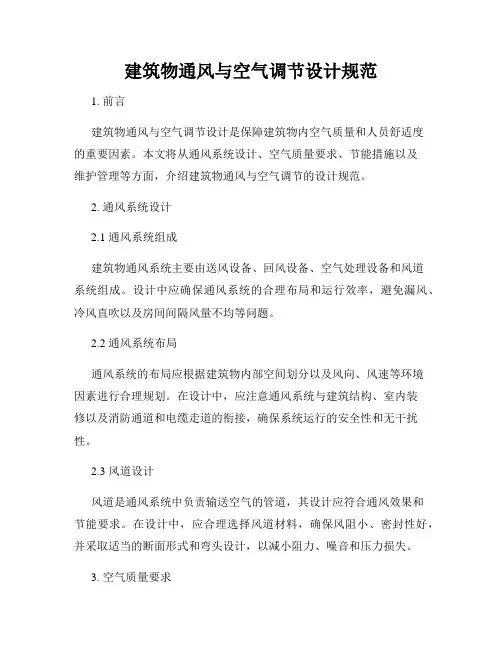

建筑物通风与空气调节设计规范
建筑物通风与空气调节设计规范1. 前言建筑物通风与空气调节设计是保障建筑物内空气质量和人员舒适度的重要因素。
本文将从通风系统设计、空气质量要求、节能措施以及维护管理等方面，介绍建筑物通风与空气调节的设计规范。
2. 通风系统设计2.1 通风系统组成建筑物通风系统主要由送风设备、回风设备、空气处理设备和风道系统组成。
设计中应确保通风系统的合理布局和运行效率，避免漏风、冷风直吹以及房间间隔风量不均等问题。
2.2 通风系统布局通风系统的布局应根据建筑物内部空间划分以及风向、风速等环境因素进行合理规划。
在设计中，应注意通风系统与建筑结构、室内装修以及消防通道和电缆走道的衔接，确保系统运行的安全性和无干扰性。
2.3 风道设计风道是通风系统中负责输送空气的管道，其设计应符合通风效果和节能要求。
在设计中，应合理选择风道材料，确保风阻小、密封性好，并采取适当的断面形式和弯头设计，以减小阻力、噪音和压力损失。
3. 空气质量要求3.1 室内空气污染防控建筑物内部存在着各种室内空气污染源，如装修材料、甲醛、二氧化碳等。
设计中应合理选择材料，并采取有效的通风系统设计，确保室内空气质量达到国家相关标准，保障人员身体健康。
3.2 温湿度控制建筑物内部温湿度的控制对于人员的舒适度和工作效率至关重要。
设计中应合理选择空调设备和通风系统，确保温湿度在规定范围内，避免出现过冷、过热、过湿或过干等情况。
3.3 噪音控制通风系统运行过程中产生的噪音会对人员的生活和工作产生干扰。
设计中应采取合适的措施，如选择低噪音设备、设置噪音隔声措施等，以减少噪音对人员的影响。
4. 节能措施4.1 设备能效设计通风与空气调节系统的设备能效对于建筑物整体能耗具有重要影响。
设计中应选择高效设备，并合理进行匹配，降低能耗。
4.2 空调节能措施空调系统是建筑物能耗较大的设备之一，设计中应合理选择空调模式、温度设定，并采用节能控制策略，如夜间自动关机、定时调整温度等，以降低空调能耗。
二建建筑通风与空调工程
二建建筑通风与空调工程二建建筑通风与空调工程是建筑行业中一个重要的专业领域，它涉及到对建筑物内部空气的流通和调节，以及提供舒适的室内环境。
本文将从通风和空调两个方面进行探讨。
一、通风工程通风工程是指通过改善室内空气质量、维持合适的温湿度、排除有害气体和异味，以及保障人员安全和健康的建筑工程。
在建筑物的设计和施工过程中，通风工程需要综合考虑建筑物的功能和使用需求，科学设计通风系统，确保室内空气流通畅通且符合相关标准和规范。
通风工程的设计与施工需要考虑以下几个方面：1. 安全通风：确保建筑物内的有害气体和烟气得到及时排除，保障人员的生命安全。
例如，在公共场所、地下车库等场所，需要安装高效的通风设施，以防止一氧化碳等有毒气体积聚和事故发生。
2. 新风供应：保证室内空气质量，人员在长时间内不会感到闷热和缺氧。
通过新风系统引入新鲜空气，有效去除室内污染物。
合理设计通风口和排风口的位置，利用自然气流和机械通风相结合，达到通风效果。
3. 噪音控制：考虑到通风设备和系统在运行过程中产生的噪音，需要合理设计和选择降噪措施，以减少对室内环境和生活的影响。
例如，在商业建筑和住宅小区中，通风设备应采用低噪音技术及良好的隔音材料，确保室内静谧环境。
二、空调工程空调工程是指利用合适的制冷、制热和湿度控制技术，为建筑物提供稳定的室内温度和湿度条件的工程。
空调系统的设计和施工需要全面考虑建筑的使用需求，合理选择和配置空调设备，以满足用户对舒适、节能和环保的要求。
空调工程的设计与施工需要考虑以下几个方面：1. 节能与环保：越来越多的建筑物注重节能和环保，空调系统的设计应注重能源的有效利用。
合理选择制冷装置和制冷剂，采用高效的节能设备和控制系统，优化建筑物的热力性能，实现节能效果。
2. 温湿度控制：根据建筑物的不同用途和需求，合理控制室内空气的温度和湿度。
通过空调设备的制冷和制热功能，调整室内温度，同时利用湿度控制技术，维持合适的湿度水平，提供一个舒适的室内环境。
建筑通风与空调系统
建筑通风与空调系统随着城市化的进程和人们对舒适生活的追求，建筑通风与空调系统在现代建筑中扮演着至关重要的角色。
它们可以有效地调节室内空气质量和温度，创造舒适的室内环境。
本文将探讨建筑通风与空调系统的原理和应用，以及其在能源节约和环境保护方面的作用。
一、建筑通风系统建筑通风系统是指通过自然或机械手段，将外界空气引入室内，并排除室内污浊空气的一种技术系统。
通风系统可以通过调节室内空气的流动来维持良好的空气质量，去除室内的异味和有害物质。
1. 自然通风系统自然通风系统是利用自然气流的力量来实现室内外空气交换的一种通风方式。
它通常通过设置建筑的开口和通风道来实现。
自然通风系统不需要额外的能源消耗，对于小型建筑和通风需求不高的场所非常适用。
2. 机械通风系统机械通风系统通过使用风扇或风机等机械设备来促进空气流动，以实现室内外空气交换。
机械通风系统可以根据需要精确地调节空气流量和方向，适用于大型建筑和通风需求较高的场所。
二、建筑空调系统建筑空调系统是指通过冷热源、传热设备和风道系统等组成的一种技术系统，用于调节室内空气的温度、湿度和洁净度，为人们创造舒适的室内环境。
空调系统通常分为中央空调系统和分体空调系统。
1. 中央空调系统中央空调系统是通过一套集中供冷供热设备，通过风管将冷（热）空气传送到各个室内空间，以实现整个建筑范围内的空调调节。
中央空调系统具有调节精度高、运行稳定等优点，适用于大型商业建筑和办公楼等场所。
2. 分体空调系统分体空调系统是将冷（热）源设备和室内机分开安装的一种空调系统。
它通过管道连接，将冷（热）空气输送到相应室内空间，实现单个房间或区域的空调调节。
分体空调系统安装简便、使用灵活，适用于住宅和小型商业场所。
三、能源节约与环境保护建筑通风与空调系统在能源节约和环境保护方面发挥着重要作用。
1. 能源节约建筑通风与空调系统可以通过合理的设计和运行，实现能源的高效利用。
例如，合理设置通风口和通风道，可以充分利用自然气流的力量，减少机械通风系统的能耗。
室内通风与空调系统—空气调节(建筑设备)
• 尤其在商业部门，有空调的商场销售额增长幅度远比无空调设备的 商场大得多，这也是促销的一种方法。空调工程的发展同时也促进 了生产空调设备的厂家发展，但空调工程发展对城市的供电、供水 量的大幅度需求也成为严峻的现实问题。
• 3.露点
• 当大气中含水蒸气时，随着大气温度的下降而使水蒸气开始冷却， 当达到某一温度时，蒸汽就开始凝结，我们把这个温度称为露点。 而此时的水蒸气会使空气达到饱和状态，空气中含湿量越大，空气 的露点温度就越高，如把已达到露点的空气进一步降温，空气中的 水蒸气开始凝结成水滴，称为结露现象。
• 空气的结露往往会使空气的含湿量降低，这在空调中是有着较大的 实用意义的。夏季空调的冷冻水通过表冷器、盘管等均属降温去湿 过程，夏季空调水温一般在7℃左右，通过表面冷却器时，其盘管表 面温度低于周围空气的温度，当周围空气的温度被冷却到露点以下 时，通过表冷器周围空气中的水蒸气出现结露，即空气中的水蒸气 中分离出来，从而达到减湿的作用。
空气调节与通风区别
• 1.概述
• 自改革开放以来，我国的经济建设迅速发展，大中城市及沿海开发 区的高层、高级建筑迅速增多，人们生活水平不断提高，而对生活 的标准也不断有更新、更高的需求，在现代化城市对如何能创造出 一个与室外器械声隔绝，空气清闲无污染，温、湿度适宜的良好居 住、办公、娱乐的环境，是人们迫切需求的。而对新兴工业中如制 药、电子、精密仪表、微型元件等行业，为了提高产品的质量，提 高生产效率，改善工艺生产中的环境，以满足生产工艺的需要，也 需有良好的空调系统保证，因此空调有着更重要的经济意义。
建筑施工通风与空调
建筑施工通风与空调通风与空调在建筑施工中起着至关重要的作用，它们不仅可以提供良好的室内环境，也对施工进度和工人的健康产生直接影响。
本文将阐述建筑施工中通风与空调的重要性，以及相关的实施方法和注意事项。
一、通风的重要性通风是室内空气的自然流动，通过排放污浊空气、供给新鲜空气，使室内空气清新，保持室内温度和湿度适宜。
在建筑施工中，通风的重要性体现在以下几个方面：1. 维护工人健康：施工现场经常伴随着大量的尘土、粉尘、有害气体等，如果没有适当的通风，这些污染物会对工人的呼吸系统、眼睛等健康产生不利影响。
2. 提高室内空气质量：通风可以及时排除室内积累的有害气体，保证室内空气清新、洁净，提高室内环境的质量。
3. 控制室内温湿度：施工现场温度和湿度往往较高，通风可以有效降低室内温度，减轻工人的疲劳感，并防止材料发霉和腐烂。
二、通风的实施方法在建筑施工中，可以采取多种方法实施通风，以保证施工现场的空气质量：1. 自然通风：利用自然风力和气流的作用，通过合理布置门窗、通风孔等，实现室内外空气交流与流通。
自然通风的优点是简单易行，并且无需电力消耗，但取决于自然气流的情况。
2. 强制通风：通过使用通风设备，如风扇、排风机等，强制改变室内气流，加速空气的交换和流通。
强制通风可以对自然通风不利的施工现场提供更好的空气质量，但需要耗费一定的能源。
三、空调的重要性空调是通过调节室内温度、湿度和空气流动等参数，创造适宜的室内环境。
在建筑施工中，空调的重要性体现在以下几个方面：1. 提升工作效率：适宜的室内温度和湿度可以让工人身心舒适，提高工作效率和工作质量。
2. 提供舒适的休息环境：施工现场往往环境恶劣，有时候工人需要在室内进行休息和恢复，空调可以提供一个舒适的休息环境，提高工人的工作满意度。
3. 保护设备和材料：一些设备和材料对温度和湿度要求较高，空调可以控制室内的温湿度，保护设备和材料不受损坏。
四、空调的实施方法和注意事项在建筑施工中，要注意以下几点来实施空调系统：1. 合理布置空调设备和通风口：根据施工场地的特点和需求，合理布置空调设备和通风口的位置和数量。
建筑设计中的通风与空调规范要求
建筑设计中的通风与空调规范要求通风和空调规范在建筑设计中起着至关重要的作用，不仅关系到建筑的舒适度，还直接影响着人们的健康和生活质量。
本文将介绍建筑设计中的通风与空调规范要求，包括通风设计要求、空调系统规范以及通风与空调设备的选择等。
一、通风设计要求在建筑设计中，良好的通风是确保室内空气新鲜、净化的关键。
根据不同建筑的功能和使用场所，通风设计需满足以下几个基本要求：1. 新风量要求：根据建筑人数和使用场所，确定室内的新风量。
常用的计算方法是根据人数、活动强度和房间的体积来确定。
2. 入口和出口通风口：建筑中需要设置相应的入口和出口通风口，以实现室内外空气的流通。
通风口的位置和大小需要根据具体情况来确定。
3. 侧喷系统：对于大型建筑，通风设计中还可以加装侧喷系统，以加强空气对流，改善室内环境。
4. 通风设备的选用：根据建筑的规模和使用要求，选择合适的通风设备，如风机、风扇等。
二、空调系统规范要求空调系统是建筑设计中另一个重要的方面，它能够控制室内环境的温度、湿度和空气质量。
以下是空调系统规范要求的一些关键点：1. 温度要求：确定建筑中的温度要求，常见的标准是在夏季和冬季分别设置适宜的温度范围。
2. 湿度要求：根据建筑的功能和使用要求，确定室内的湿度要求。
一般来说，人体对于湿度的舒适范围是40%-60%之间。
3. 循环空气设计：空调系统中的循环空气设计需要合理规划，以保持室内空气的流通和新鲜。
4. 过滤系统：空调系统中需要安装过滤器，以净化空气，过滤掉灰尘和有害物质。
5. 使用环保制冷剂：在空调系统中使用环保的制冷剂，以减少对大气层的破坏。
三、通风与空调设备的选择在建筑设计中，通风与空调设备的选择直接影响着整个系统的运行效率和性能。
以下是一些关于设备选择的要点：1. 风机选择：根据建筑的体积和设计要求，选择适当大小的风机。
风机的风量和噪音要求要与建筑相匹配。
2. 空调设备选择：根据建筑的需求和使用场所，选择合适的空调设备，如中央空调、分体空调等。
《建筑设备》课件—第3章通风空调系统,53页.pptx
25
3.2 通风系统管材
142
3.2.2 风管配件
2. 风管阀门
调节风量、打开或关断风系统。
（a）
（b）
图3-41 风管阀门
（a）风管蝶阀
（b）对开多叶调节阀
26
3.2 通风系统管材
143
3.2.2 风管配件
（3） 防火阀
当火灾发生时，切断气流通路，防止火势沿风管蔓延。安装在通风、空调系统的 送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔 片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火 完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。
1
2
第三章 通风及空调工程
3
3.1 通风系统的分类及原理
128
通风的概念
通风：室外空气置换室内空气
4
3.1 通风系统的分类及原理
129
3.1.1 通风的分类
通风
自然通风
风压引起 热压引起 风压、热压共同引起
机械通风
局部通风
局部排风 局部送风
全面通风
全面排风 全面送风
5
3.1 通风系统的分类及原理
14
3.2 通风系统管材
136
3.2.2 风管配件
（2） 散流器 送风口
15
3.2 通风系统管材
137
3.2.2 风管配件
（2） 散流器 送风口
图3-17 可调节圆环式散流器
图3-18 圆环式散流器（侧送风）细节图
16
3.2 通风系统管材
137
3.2.2 风管配件
（2） 散流器 送风口
（a）圆盘形散流器结构图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
5、自然通风在建筑内部设计中的应用
（1）层高大的建筑可以利用内部的热压，改善自然通风。 （2）建筑内部的分隔，直接影响自然通风的风量和气流
组织状况（穿堂风）； （3）利用竖直通道产生的烟囱效应有效组织自然通风
（中厅的利用）； （4）利用门窗的开口高度和位置改善自然通风效果； （5）可在屋顶上架设通风空间，带走大部分太阳辐射热，
屋顶通风塔 或排气装置
在非空调空间，设置屋顶通风塔 （风力通风）或屋顶排气装置（ 浮力通风）来减低室内环境的热 负荷。
21
机械通风
依靠机械的动力（风机的压力）进行通风换气的 过程。
机械通风按照通风的范围分为 全面通风（全面送风、全面排风） 局部通风（局部送风、局部排风）
（机械通风可以和自然通风共同存在）
外推90度 的窗扇两 边都有空 间让风吹 进来，侧 向风打在 垂直窗扇 上都可以 灌进室内。
10
1、热压作用下的自然通风：
室内热源加热空气，密度降低，热空气自然上 浮，房间上部空气压力比房间外部的大气压力大， 导致室内空气向外流动。
在房间下部，室外空气不断流入，补充因上部 空气流出所引起的下部负压空间。
• (2)从车间排出来的空气，可以进行净化除尘。既可 以在工业废气中回收许多贵重的原料和工业品，还 可以清除空气中的有害气体、蒸汽和其他粉尘，以 保证工厂附近的空气不被污染。
22
1、局部通风： 在有人员活动或污染物产生的局部地点进行通风
换气，改善局部地点的工作环境或防止局部地点产 生的污染物扩散。
局部机械排风、自然进风
局部机械送风、自然排风
23
2、全面通风：对整个控制空间通风换气，降低控制 空间的污染物浓度。
事故通风：解决生产偶然事故时，排放有害气体 或爆炸性气体（属于全面通风）
建筑通风与空调系统的组成
1
项目教学目标
• 通过本项目的学习了解建筑通风系统的组成 • 通过本项目的学习了解建筑空调系统的组成 • 掌握各类空调系统的特点和适用场合
2
【建筑通风缺陷造成疾病传染】
• 时间2003年 • 香港淘大花园，400多人感染，
死亡40多人 • 建筑设计通风缺陷是主要杀
手之一，2米宽的内天井，厨 房、卫生间进排风相互干挠 “一家抄辣椒，全楼打喷 嚏”。给SARS病毒交叉感染 机用条件：
（1）自然通风节能，但室内空气温度、湿度受室外空气 参数影响。
（2）自然通风在高大的工业建筑中使用，有利于改善工 作区的劳动条件
（3）民用建筑采用开启外窗、门进行自然通风： 住宅的卧室、起居室、卫生间通风开口面积大于房
间面积1/20，厨房开口面积大于房间面积的1/10，并不 小于0.6平方米。
的总体称为通风系统。 通风的任务——把室内被污染的空气直接或经处理
后排至室外，把新鲜空气补充进来，保持室内环境 符合卫生标准或生产工艺的需要。
5
通风系统的分类
通
按建 筑物
风
系
按
统
范围
分
类
按
动力
工业建筑通风 民用建筑通风 全面通风 局部通风 机械通风 自然通风
6
自然通风
自然通风是由室内和室外空气的温度差、密 度差，以及向建筑物吹来的风压的作用，使房间 或生产车间内的空气和室外的空气得到交换。根 据自然压差形成的机理，可分为热压作用下的自 然通风和风压作用下的自然通风。
11
热压作用下 的自然通风
室内热源
12
2、风压作用下的自然通风：
建筑物的迎风面受空气的推动作用形成正压 区，推动空气从该侧沿建筑物的开孔部分进入房 间。
建筑物的背风面，受空气的挠流影响形成负 压区，吸引建筑物内的空气从该侧的孔口流出。
13
风压作用下 的自然通风
14
风压作用下的自然通风 热压作用下的自然通风
3
通风和空调的任务
在人类生活在空气的环境中，创造良好的空气环境 条件（温度、湿度、洁净度等）。 人体舒适温度为18-23°C 人体舒适识读为45%-65%
• 保障人们的健康。
• 提高劳动生产率，保证产品质量。
4
通风系统
从室内排出污浊的空气——称为排风 向室内补充新鲜空气——称为送风。 为了实现排风和送风，所采取的一系列设备、装置
旧式建筑楼高较高， 房门有设置气窗。 如果都没有气窗， 表示当你关起门时， 就算开窗，空气也 不会对流。
9
窗户上方以有气窗为佳，两扇对开的横拉窗， 保证至少能有一半的通风面积。
90度外推的型式，使通风面积几乎是整个开 口，外推后窗面开口分成两半，垂直的窗扇 则成为导风板，将风导入室内，通风效果更 好。
7
自然通风
• 自然通风是一种具有很大潜力的通风方式，它具有 节能、改善室内热舒适性和提高室内空气品质的 优点，是人类历史上长期赖以调节室内环境的原始 手段。
• 自然通风在实现原理上有利用风压、利用热压、风 压与热压相结合以及机械辅助通风等几种形式。
8
此类窗户是否理想？
为保留大面积的景观窗，侧边通风用的推 射窗可开启角度又不足，易造成通风不良
16
4、自然通风在建筑形状设计中的应用
（1）建筑宽度小于10米，可以采用单侧自然通风。 建筑宽度小于15米，可以采用双侧自然通风；
（2）自然通风的进风口，应位于建筑物的主导风向； （3）进风侧外墙的窗墙比兼顾采光和日射得热因素，取
30％～50％面积。 （4）建筑结构为重型或中型时，考虑结构本身的蓄热能
提高屋顶的隔热效果，（温度比实体屋顶内表面低4～ 6℃）。
18
热通道幕墙－－双层结构的新型幕墙。
19
高层建筑窗际自然通风
20
方式
说明
天窗外加外 遮阳及通风
装置
如果屋顶面有利用天窗采光的设 计，其朝向须避开太阳直射，并 提供外部反光遮阳，且有从装置 上部排走热量的通风口。
双屋顶构造
利用上层构造来遮蔽直接日射， 中间为开放的空气层，利用风力 或浮力通风的原理来散热，外层 采用浅色轻质材料，用以遮挡太 阳的热进入内层屋顶。
全面机械送风、自然排风
全面机械排风、自然进风
24
全面送排风
加热器 过滤器 室外空气
送风口
排风扇
25
全面通风的气流组织
方案1
方案2
方案3
“X”表示有害物源，“O”表示人员的工作位置，箭头表示进、 排风方向。
方案1合理，2与3不合理
26
机械通风优点
• (1)进入生产车间或工作房间内的空气，可以预先进 行预热或冷却、加湿或减湿。使它的温度和湿度能 符合通风房间的卫生要求和技术要求。
