电缆技术参数
电缆技术参数(完整版)
目录一、电线|平方|电流|功率关系 (2)二、电线电缆重量外径载流量参考 (3)三、电工|电缆|功率|耗电量计算公式大全 (15)四、电线电缆材料用量计算公式 (21)五、实用电工速算口诀(新) (22)六、电线电缆的常用计算公式 (31)七、电线电缆主要产品型号 (34)八、低压线路线损理论计算 (36)电线|平方|电流|功率关系导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>=0.125I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
120平方的铝芯电缆的技术参数
120平方的铝芯电缆的技术参数
120平方毫米的铝芯电缆的技术参数如下：
1.导体材料：纯铝（铝合金）。
2.绝缘材料：PVC 70度聚氯乙烯绝缘材料。
3.导体截面：120平方毫米。
4.额定电压：450/750V。
5.包装样式：100米成卷，尼龙袋装。
6.使用场合：适用于额定电压为450/750V及以下的电气设备、装置，做电源动力等布
设线路连接用。
可用于市政建设、建筑工程和普通领域中的线路铺设和用于工业系统发展和城市功能集中的关键厂房及多用途的集仓储、办公和居住为一体的重要建筑中的线路。
在工程工商中常被作为临时线路铺设使用，即临时用线。
在农村常被作为进户线等线路使用。
7.产品特性：具有抗酸碱、耐油性、防潮、防霉等特性。
8.理论载流量：根据我国电力行业标准，120铝芯电缆的理论载流量为其截面的2.5
倍。
那么，120平方毫米的铝芯电缆的理论最大载流量为：120mm²×2.5=300A。
9.安全系数：在确定120铝芯电缆的承载能力时，还需考虑安全系数。
一般情况下，
低压电缆的安全系数取1.5~2.0。
以1.5为安全系数为例，120铝芯电缆的最大载流量应为300A×0.83（即1-0.85×1.5）=189A。
这意味着在正常使用条件下，120铝芯电缆可承载不超过189A的电流。
电力电缆技术参数
电力电缆技术参数电力电缆是用于输送电能的一种电气设备，广泛应用于电力系统的输电、配电和供电领域。
电力电缆的技术参数包括额定电压、额定电流、导体截面积、绝缘材料、屏蔽结构、绝缘厚度、外径、重量、敷设方式等等。
首先是额定电压，电力电缆通常根据其所能承受的电压等级进行分类，常见的有低压电缆（额定电压不超过1kV）、中压电缆（额定电压1kV-35kV）、高压电缆（额定电压超过35kV）等。
其次是额定电流，电力电缆的额定电流是指在特定条件下，电缆所能承受的最大电流值。
额定电流的大小与电缆的导体截面积、散热条件等因素有关，一般由电缆制造商根据实际情况进行计算和标定。
导体截面积是电力电缆的重要参数之一，它决定了电缆的输电能力。
导体截面积越大，电流承载能力就越强，电缆的输电能力也就越大。
绝缘材料是用于包裹导体的一层绝缘层，其主要作用是防止电流泄漏和电缆短路。
常见的绝缘材料有聚乙烯（PE）、交联聚乙烯（XLPE）、橡胶等。
屏蔽结构是电力电缆中的一层屏蔽层，用于防止外界电磁干扰和电缆之间的相互干扰。
屏蔽结构的种类有单屏蔽、双屏蔽、金属屏蔽等多种形式。
绝缘厚度是指绝缘材料的厚度，它直接影响电缆的绝缘性能。
绝缘厚度越大，电缆的耐压能力越强，绝缘性能也就越好。
外径是电缆的外部尺寸，它决定了电缆的敷设方式和占地面积。
电缆的外径一般由导体截面积和绝缘厚度等参数决定。
重量是指电缆的质量，它直接影响电缆的悬挂和敷设方式。
电缆的重量一般由导体材料和绝缘材料等因素决定。
敷设方式是指电缆的安装方式，常见的有直埋式、管道敷设、架空敷设等多种方式。
敷设方式的选择需要根据实际情况和要求进行评估和决策。
综上所述，电力电缆的技术参数包括额定电压、额定电流、导体截面积、绝缘材料、屏蔽结构、绝缘厚度、外径、重量、敷设方式等多个方面。
这些参数的选择和确定需要根据实际要求和工程设计进行综合考虑，以确保电缆的安全可靠运行。
电缆技术参数

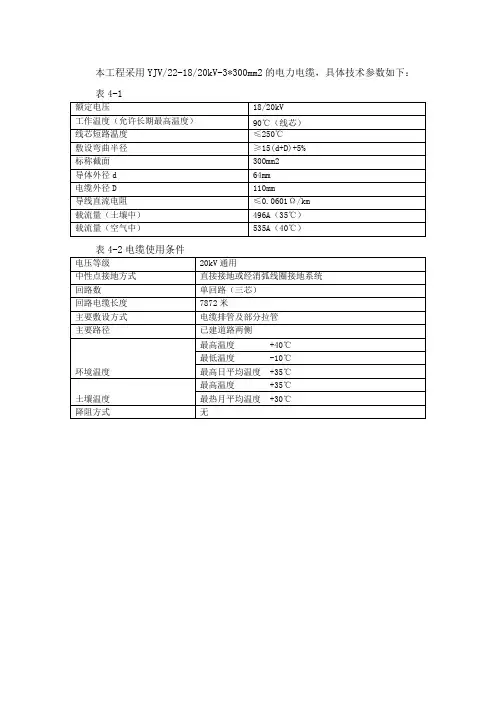

本工程采用YJV/22-18/20kV-3*300mm2的电力电缆，具体技术参数如下：表4-1
表4-2电缆使用条件
一、电缆技术参数
1、本工程采用YJV22-8.7/15kV-3×400电缆，具体技术参数如下：
电缆使用条件：
3、本工程电缆选择钢带铠装交联聚乙烯绝缘三芯电缆YJV22-
8.7/15-3*300型，主要技术参数如下表:
本工程采用YJV/22-0.6/1kV-4*150mm2的电缆，具体技术参数如下：
表5-1
2、本工程采用YJV/22-0.6/1kV-4*120mm2电缆，具体技术参数如下：
二、架空绝缘线技术参数
1、本工程导线采用 JKLYJ-10kV-240mm²绝缘导线，其长期允许载流量为416A（参考值），最大输送容量为7205kVA。
该型号导线主要参数如下：
2、架空导线主要技术参数表
导线主要技术参数如下表：
三、避雷器主要技术参数表：。
电线电缆技术参数
电线电缆技术参数电线电缆是传输电力或信号的重要输电工具，不同的电线电缆具有不同的技术参数。
下面将就电线电缆的导体、绝缘材料、外罩材料、额定电流和电压、电阻和绝缘电阻等技术参数进行详细介绍。
一、导体导体是电线电缆的核心部分，通常采用优质的金属材料，如铜或铝等制成。
导体的主要技术参数包括截面积、导体电阻和导体数量等。
导线的截面积越大，其电流承载能力越大，同时也会影响其价格，通常用平方毫米（mm²）来表示。
导体电阻则会影响电线电缆的传输功率和功率损耗，通常用欧姆（Ω）来表示。
导体数量主要指电缆的芯数，即电缆中的独立导体数量，根据不同的应用需求可以选择不同芯数的电缆。
二、绝缘材料绝缘材料是保护导体的重要部分，它可以阻止电流在导体间发生短路或漏电的情况。
常见的绝缘材料有聚乙烯（PE）、交联聚乙烯（XLPE）、聚氯乙烯（PVC）等。
绝缘材料的选择应根据电线电缆的用途和环境条件进行综合考虑，以确保电线电缆的安全可靠运行。
三、外罩材料外罩材料是保护电线电缆绝缘层的外层，常见的外罩材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚氨酯（PU）等。
外罩材料的选择应根据电线电缆的使用环境和要求，如耐磨性、耐油性、耐腐蚀性等进行选择。
四、额定电流和电压额定电流是指电线电缆可以连续承载的最大电流，通常以安培（A）为单位表示。
额定电压则是指电线电缆可以安全工作的最大电压，常见的额定电压有220V、380V、10KV、35KV等。
选择适当的额定电流和电压对于电线电缆的安全运行和使用寿命具有重要意义。
五、电阻和绝缘电阻电线电缆的导体电阻是指电流通过导体时产生的电阻，通常用欧姆（Ω）来表示。
导体电阻的大小取决于金属材料的电阻率和导体截面积。
绝缘电阻是指电线电缆的绝缘材料对电流的阻抗，通常用兆欧姆（MΩ）来表示。
绝缘电阻的大小决定了电线电缆绝缘层的质量和绝缘性能，对于电线电缆的安全使用具有重要作用。
综上所述，电线电缆的技术参数包括导体、绝缘材料、外罩材料、额定电流和电压、电阻和绝缘电阻等。
电线电缆技术参数
电线电缆技术参数电线电缆技术是指针对电线电缆在传输或控制电能信号时的其性能、属性、规格等方面所涉及的技术参数。
它是电线电缆制造和应用的基础，直接关系到其使用效果和可靠性。
因此，正确理解电线电缆技术参数，合理选用和使用电线电缆，对于保证电力安全和稳定运行至关重要。
线径：电线电缆的线径是指导线或绝缘层的厚度。
线径的大小直接关系到电线电缆的通电容量及具备的彩色，应在选用电线电缆时予以重视。
导体：导体是一个电线电缆的传导部分。
电线电缆的导体可以是单根的铜导线或铝合金导线，也可以是多根的细铜丝或细铝丝构成的铜或铝合金线绳。
绝缘材料：绝缘材料通常是由聚乙烯或PVC制成的塑料材料。
其性能好坏直接决定了电线电缆的耐高低温、耐湿性、耐油性等性质。
额定电压：额定电压是指电线电缆设计使用时能够通电的最高电压，也是电线电缆选择的重要指标。
额定电流：额定电流是指在电线电缆的稳态下，其允许通过的最大电流。
选择时应参考电线电缆的额定电流，并在设计时选择合适的线缆进行匹配。
线缆零件：电线电缆零部件包括接头、插头、连接器等组成部分。
它们的材料及密封性对电线电缆性能的影响十分重要。
阻抗：电线电缆的阻抗是指在电缆内传导的电流与所产生的电势差的比值，它直接决定了电线电缆的传输效率和质量。
屏蔽：电缆的屏蔽是为了防止干扰信号和噪声进入。
屏蔽材料采用各种各样的方法进行制造，常见的有铜箔、铝箔和铜网等。
细节参数：此外，电线电缆还具有其他细节参数，例如电线电缆的耐火性、抗拉强度、接头的承载能力等。
这些参数都需要在实际使用中进行细致的观察和测试。
在选择和使用电线电缆时，应该充分考虑这些技术参数的影响。
正确选择和使用电线电缆，不仅可以提高电力传输效率，还可以增强电力运行的可靠性和稳定性。
因此，在实际使用中，应该加强电线电缆技术参数的了解和研究，不断提高自己的技术达到更好地使用效果和经济效益。
VVVLV电力电缆技术参数
VVVLV电力电缆技术参数
1.VV电力电缆技术参数：
VV电缆是一种常用的绝缘电缆，具有以下技术参数：
-额定电压：根据使用场合的不同，VV电缆的额定电压可以为
0.6/1kV、3.6/6kV、6/10kV、8.7/15kV、26/35kV等多种规格。
-绝缘材料：VV电缆的绝缘材料通常采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VV电缆的导体材料一般采用高纯铜或铝，有些型号的电缆还可以使用铜包铝导体。
-外护层：VV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性。
2.VLV电力电缆技术参数：
VLV电缆是一种铝芯绝缘电缆，具有以下技术参数：
-额定电压：通常情况下，VLV电缆的额定电压为0.6/1kV，可用于低压输配电系统。
-绝缘材料：VLV电缆的绝缘材料也是采用聚乙烯（PE）材料，具有优良的电绝缘性能和耐电压能力。
-载流体：VLV电缆的导体材料采用高纯度铝材或铝合金材料制成，具有良好的导电性能。
-外护层：VLV电缆的外护层通常采用聚氯乙烯（PVC）材料，具有阻燃、耐磨、耐化学腐蚀等特性，保护电缆内部的导体和绝缘层。
综上所述，VV电力电缆和VLV电力电缆在额定电压、绝缘材料、载流体和外护层等技术参数上存在一些差异。
VV电缆一般采用铜导体，额定电压可以比VLV电缆更高，而VLV电缆采用铝导体，额定电压通常为0.6/1kV。
此外，两种电缆的绝缘材料和外护层材料相同，均采用聚乙烯和聚氯乙烯材料，具有相似的性能特点。
电线电缆技术参数
电线电缆技术参数电线电缆是电力传输和电气设备连接的重要组成部分，具有承载电流、传输信号和保护导线的功能。
下面是电线电缆的一些常见技术参数。
1.导体材料：电线电缆的导体一般采用铜或铝。
铜导体具有良好的导电性能和机械强度，适合用于高负荷和长距离传输。
铝导体则比铜导体轻便、价格低廉，但导电性能和机械强度较差，适合用于较低负荷和较短距离传输。
2.绝缘材料：电线电缆的绝缘材料主要有聚乙烯（PE）、聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
不同绝缘材料具有不同的绝缘性能和耐热性能，适用于不同的应用场景。
3.额定电压：电线电缆的额定电压是指其能够安全工作的电压等级。
常见的额定电压有220V、380V、500V、1kV、10kV、35kV等。
4.额定电流：电线电缆的额定电流指的是在正常工作条件下，可以通过导线的最大电流值。
额定电流的大小与导体的材料、截面积、温度上限、散热条件等因素相关。
5.环境温度：电线电缆的环境温度是影响其使用寿命和安全性的重要因素。
一般来说，电线电缆的额定温度是指导体能够长期安全工作的最高温度。
在选择电线电缆时，需要考虑所处环境的温度范围以及电线电缆自身的耐热特性。
6.弯曲半径：电线电缆在安装和使用过程中，需要经历弯曲时，必须考虑其弯曲半径。
弯曲半径决定了电线电缆的弯曲的最小半径，过小的弯曲半径容易损坏电线电缆的绝缘材料和导体。
7.阻燃性：电线电缆在发生火灾或高温情况下，其阻燃性能对人员安全和资产损失有着重要影响。
具有良好阻燃性能的电线电缆能够减少火灾扩散速度和防止火势蔓延。
8.屏蔽：对于一些特殊应用（如电磁干扰敏感的设备），需要采用有屏蔽的电线电缆，以减少外界干扰对电缆信号的影响。
9.电缆结构：电线电缆的结构包括导体、绝缘层、护套等部分。
电缆的结构直接影响其导电和绝缘性能，不同的电缆结构适用于不同的使用场景。
10.标准和认证：电线电缆的制造和使用要符合国际、国家和行业标准，如国际电工委员会（IEC）、国家标准（GB）、欧洲标准（EN）等。
