J006 烟道补偿器技术规范书
技术协议(膨胀节)
内蒙古伊东集团东兴化工有限责任公司氯碱化工综合利用配套锅炉房项目锅炉烟风管道非金属补偿器技术协议招标编号：需方：内蒙古伊东集团东兴化工有限责任公司需方代表:设计单位：山东省工业设计院设计单位代表：供方：供方代表:签订日期：年月日签订地点：内蒙古乌兰察布市卓资县旗下营镇目录1、概述 (3)2、设备安装及使用条件 (3)3、技术要求 (5)4、供货范围 (7)5、技术资料和交付进度 (9)6、监造、检验和性能试验 (10)7、分包与外购 (12)8、设计服务和设计联络 (12)9、包装、运输和储存 (14)10、售后服务 (14)需方：内蒙古伊东集团东兴化工有限责任公司（以下简称需方）供方：青岛海洲电力设备有限公司（以下简称供方）1、概述1.1 本协议适用于内蒙古伊东集团东兴氯碱化工配套锅炉房项目，工程规模为3x100t/h次高温次高压锅炉，配套的锅炉烟风管道非金属补偿器。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2.本协议所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本规范和现行工业标准的优质产品。
1.3.在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由供、需双方共同商定。
1.4.本协议所使用的标准，如遇与供方所执行的标准不一致时，按较高的标准执行。
1.5供方如果设计制作的非金属补偿器设备不能满足设计院设计及需方安全平稳运行的要求，供方必须无条件的进行更改，但不增加任何费用。
1.6.本设备技术协议经供需标双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2、设备安装及使用条件2.1 厂址条件2.1. 1地震烈度： 7度。
2.1.2 气象条件拟建场地位于内蒙古旗下营镇以北。
旗下营镇地处阴山山脉南麓，属山地、丘陵交错的山区地带，森林覆盖面积广阔，面积达85万亩，地形复杂、沟谷纵横。
302_500_006保温伴热技术规范_0
1、从MCC现场供应的380V、50Hz、三相电源
2、伴热信号：控制盘应可以接受PCS（电厂控制系统）发来的“伴热启动”信号，此信号将启动控制盘所控制的伴热线路。
3、控制盘应可发送“伴热故障”的信号到厂房的PCS以显示伴热系统有故障。在控制盘本身，可以显示哪一条线路有故障。
在保温层安装的时候应采取以下措施：
1．烟道阀门外围隔热层的厚度必须和烟道隔热层的厚度一致。在轴突外围的保温层应分布在轴向推进器、轴承以及阀门驱动装置上。
2．烟道的补偿器不应有保温层,烟道的保温层应铺设到补偿器的法兰为止。补偿器本体与隔热层无接触。
3．在孔板法兰口处的保温层应能容易拆卸,可以在此处使用箱体设计(夹扣固定).保温层厚度应与烟道的相同。
4、在控制盘本身，可以显示哪一条线路在运行。
材料
伴热材料使用恒功率的Cn/N；（铜/镍）伴热带，平均功率约50W/m。厂家为德国BARTEC。
预计安装功率
见详细列表
相关资料
设备数据表
详细图纸
P&ID流程图
——传导率：0.04-0.05W/mK在100℃时
——允许工作温度：最小300℃
保温层的外护板采用0.5厚的彩钢板。在大面积处如反应塔壳体、布袋除尘器壳体，应使用波形板作为外护板。
设计要求
保温材料的要求：
——防潮，抗酸，抗拉伸，抗振的
——无凹陷
——不可燃的保温层应该容易拆卸.
阀门处的保温层厚度应该与管道的保温层相同。
所有设备部件的设计和建造都应符合重工业应用的要求，使设备故障和维修降低到最小。整个工厂将连续24小时运行，每年只停车大修一次，以完成主要的维修操作。设备的设计应保证其它的小规模间歇性维修不会干扰整个工厂的生产运行。

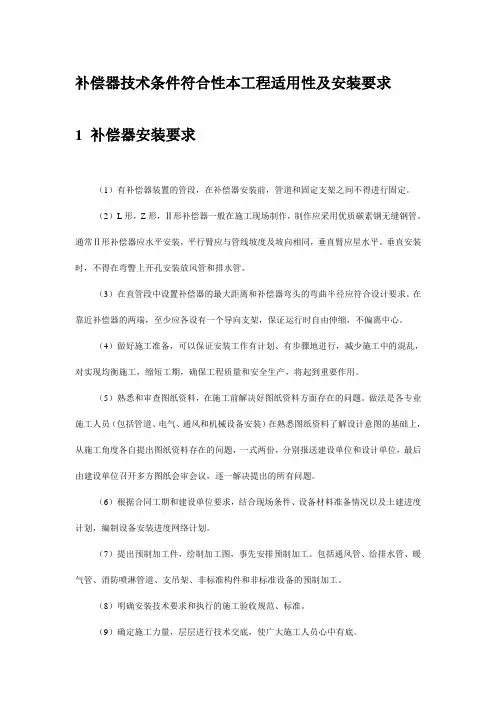

补偿器技术条件符合性本工程适用性及安装要求
补偿器技术条件符合性本工程适用性及安装要求1 补偿器安装要求（1）有补偿器装置的管段，在补偿器安装前，管道和固定支架之间不得进行固定。
（2）L形，Z形，Ⅱ形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。
通常Ⅱ形补偿器应水平安装，平行臂应与管线坡度及坡向相同，垂直臂应星水平。
垂直安装时，不得在弯瞥上开孔安装放风管和排水管。
（3）在直管段中设置补偿器的最大距离和补偿器弯头的弯曲半径应符合设计要求。
在靠近补偿器的两端，至少应各设有一个导向支架，保证运行时自由伸缩，不偏离中心。
（4）做好施工准备，可以保证安装工作有计划、有步骤地进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产，将起到重要作用。
（5）熟悉和审查图纸资料，在施工前解决好图纸资料方面存在的问题。
做法是各专业施工人员（包括管道、电气、通风和机械设备安装）在熟悉图纸资料了解设计意图的基础上，从施工角度各自提出图纸资料存在的问题，一式两份，分别报送建设单位和设计单位，最后由建设单位召开多方图纸会审会议，逐一解决提出的所有问题。
（6）根据合同工期和建设单位要求，结合现场条件、设备材料准备情况以及土建进度计划，编制设备安装进度网络计划。
（7）提出预制加工件，绘制加工图，事先安排预制加工。
包括通风管、给排水管、暖气管、消防喷淋管道、支吊架、非标准构件和非标准设备的预制加工。
（8）明确安装技术要求和执行的施工验收规范、标准。
（9）确定施工力量，层层进行技术交底，使广大施工人员心中有底。
2 补偿器安装通用工艺1．适用范围。
本工艺适用于燃气管道、热力管道和工业管道补偿器的安装。
2．引用标准。
SY0401—98S《输油输气管道线路工程施工及验收规范》CJJ28—2004《城镇供热管网工程施工及验收规范》GB50235—97《工业金属管道工程施工及验收规范》3．补偿器安装前的检验补偿器安装前，须检验下列项目：3．1使用的补偿器是否符合国家现行相关标准的规定。
补偿器技术规范书
（4）负责设备出厂检验、保管及运输。
（5）负责指导设备在现场的开箱、检查、安装、调试及试运工作。
（6）负责现场服务、解决设备出现的设计问题及制造和配套质量问题。
3.供货范围
3.1设备数量见上表
3.2补偿器供货范围
补偿器本体及所需接口短管（包括现场安装）。
3.3 供货范围表
3.1.4.1.5应能承受所要求风压的120%的正负压力。
3.1.4.1.6补偿器应采用良好的防磨，防腐和密封措施，防止灰渣，煤粉在膨胀节内沉积。给煤机出口落煤管波纹管补偿器内衬管采用复合陶瓷管，陶瓷厚度6mm。
3.1.4.1.7金属补偿器应整体交货，即可以在现场直接进行安装而不需预组装，若因运输原因不能整体运至现场，投标者应负责在现场组装成装体。
Q235
1Cr18Ni9Ti
1Cr18Ni9Ti
10
8
2.5
10
0
10
2
给煤机出口落煤管
波纹管补偿器
φ630×10 L=800mm
10
18
70-350
Q235
复合陶瓷管
1Cr18Ni9Ti
12
10
2.5
40
-
-
角位移≥±4º
4设计与供货界限
4.1补偿器〔本工程共两台炉〕
供货范围：补偿器供货及安装(详见:补偿器技术参数和数量)
交货时间
重量
(Kg)
以上设备均含接口法兰、螺栓组件及密封件。
附件5设备监造（检验）和性能验收试验
1.概述
1.1本附件用于合同执行期间对卖方所提供的设备〔包括对分包外购设备〕进行检验和性能验收试验，确保卖方所提供的设备符合附件1规定的要求。
J006 烟道补偿器技术规范书
编号：SEUZC-TX003-JG-J006 哈密润达洁能综合利用2×50MW发电项目工程烟气脱硝工程总承包烟道补偿器技术规范书批准：审核：校核：编制：会签：江苏中材环境工程有限公司2014年6月目录附件1 技术规范 (1)1总则 (1)2工程概况 (1)2.1概述 (1)3.1技术要求 (4)附件2 供货范围 (7)1一般要求 (7)2供货及服务范围 (7)附件3 技术资料和交付进度 (8)附件4进度 (9)1总则 (9)2设计进度表 (9)3制造进度表 (9)4交货 (9)5安装进度表(建议) (10)6调试进度表(建议) (10)附件5工厂检查和性能验收试验 (10)1工厂检查 (10)2性能验收试验 (11)附件6 技术服务和联络 (13)1投标人现场技术服务 (13)2设计联络 (14)3售后服务 (14)附件7 分包与外购 (15)附件8 大(部)件情况 (15)附件9偏离表 (15)附件10附图 (16)附件1 技术规范1 总则1.1本规范书适用于哈密润达洁能综合利用2×50MW发电项目工程烟气脱硝总承包工程非金属补偿器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
投标方保证提供符合规范书要求和现行中国或国际通用标准的优质产品。
1.3投标方提出的产品应完全符合本规范书的要求。
1.4投标方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.5凡在投标方设计范围之内的外购件或外购设备，投标方至少要推荐2至3家产品供招标方确认，而且招标方有权单独采购，但技术上均由投标方负责归口协调。
1.6根据下述1.7条款在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，投标方应接受这些要求，这些修改不应产生合同价的变更。
补偿器技术规范书
补偿器技术规范书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-韩城市热力有限公司供热管网工程补偿器技术要求书目录1.总则2.使用条件3.设备制造商的基本要求4.制造商的供货范围5.供热管网设计条件6.包装、运输和贮存7.规范和标准8.供货方的现场服务和承诺9.供货方提交的技术资料10.施工要求技术要求书1.总则1.1本技术要求书适用于韩城市热力有限公司供热管网工程。
它包括供热管网补偿器的制造、性能、检验和安装等方面的技术要求。
1.2本技术要求书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范和最新工业标准的优质产品。
1.3如果供方没有以书面对本技术要求书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本技术要求书的要求。
1.4在签订合同之后，需方有权以书面形式提出因规范标准和规程发生变化而产生的一些补充要求，具体款项由双方共同商定。
1.5本技术要求书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
2.使用条件主要用于韩城市热力有限公司供热管网工程，热网循环水管道采用直埋与顶管敷设安装。
3．设备制造商的基本要求3.1供货商应有同类型设备的生产许可证。
3.2供货商应提交同类型补偿器的产品鉴定报告。
4制造商的供货范围4.1供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合技术要求书的要求。
4.2供方应按《工程主要材料表》提供更详细的供货清单，清单中依次说明型号、规格、数量、产地、材质、生产厂家及寿命等内容，以及对于属于整套设备运行和施工所必需的部件。
4.3如设备安装及检修时需要专用工具，供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
4.4如运行检修时需要备品备件，供方应提供。
5.供热管网设计条件5.1供热管网设计参数5.1.1设计压力1.6Mpa，供热管道水压试验压力2.4Mpa。
锅炉补偿器技术规范书
锅炉补偿器技术规范书附录：锅炉补偿器技术要求一、设计参数二、技术要求(1)设计原则膨胀节用于补偿锅炉炉膛引起的位移。
膨胀节在所有运行和事故条件下都能吸收全部连接设备和锅炉的轴向和径向位移，最大拉伸轴向位移为50mm,最大压缩位移为80mm,最大横向位移±50mm,满足设计参数中温度和压力的要求,同时，达到使用寿命5年以上。
(2)技术要求1、该膨胀节应能吸收锅炉各方向的膨胀变形及承受炉膛最大压力。
当锅炉垂直方向的膨胀变形在±10%范围内变化时，应保证膨胀节能正常使用无破损漏泄现象。
2、加工尺寸以现场实际测绘为准，所供非金属补偿器含蒙皮、内胆(隔热层)、蒙皮不锈钢螺栓(含不锈钢螺母、平垫)、内胆固定压板、内胆固定不锈钢螺栓、不锈钢螺母。
3、膨胀节端部用耐磨、耐酸碱腐蚀材料包边，并用机械缝纫机全部缝合在一起。
4、蒙皮缝制要求：采用独立自锁“死扣”，即某一处断线后其余线扣仍能锁紧。
线扣方格节距主IOOX1OOn1n1。
不允许宽度方向拼接；长度方向拼接不多于6处，拼接的搭接厚度450mm,线扣》20mm,现场安装只允许一个接口。
5、软连接根据现场实际测量确定详细尺寸，并设置锁扣。
锁扣采用耐高温材质，与纤维布配套。
6、卖方提供2023年至今在30OMW及以上机组成功运行业绩（至少3家销售合同原件扫描件，并提供使用甲方专业人及联系方式），以供业主确认认可。
(3)质量及验收1.非金属膨胀节所有尺寸以现场安装合适为标准进行验收；2.非金属膨胀节材料寿命保证期不低于5年，寿命保证期之内如果出现损坏，由供货方免费更换，并支付甲方的索赔。
管道补偿器的使用说明
浅谈管道补偿器的使用说明由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力，当超过管道本身的抗拉强度时，会使管道变形或破坏。
为此，在管道局部架空地段应设置补偿器，即膨胀节。
使由温度变化而引起管道长度的伸缩加以调节得到补偿一、波纹膨胀节的形式波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。
按补偿形式分为轴向型、横向型、角向型及压力平衡型。
轴向型普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。
横向型单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。
角向型单向角向型、万向角向型。
以上是基本分类，每类都具备共同的功能。
在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。
按特定场合的不同，分为催化裂化装置用、高炉烟道用。
按用于不同介质分为：热风用、烟气用、蒸汽用等。
二、波纹膨胀节的结构1．轴向型波纹膨胀节普通抽向型是最基本的轴向膨胀节结构。
其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。
如果补偿量较大，可用两节，甚至三节波纹管。
使用多节时，要增加抗失稳的导向限位杆。
抗弯型增加了外抗弯套筒，使整体具有抗弯能力。
这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。
外压型这种结构使波纹管外部受压，内部通大气。
外壳必须是密闭的容器，它的特点是：1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。
2）波纹内不含杂污物及水，停汽时冷凝水不存波纹内可从排污阀排掉，不怕冷冻。
3）结构稍改进也具有抗弯能力。
直埋型它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。
实际产品分防土型和防土防水型。
对膨胀节的特殊要求是必须与管道同寿命。
一次性直理型它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SEUZC-TX003-JG-J006 哈密润达洁能综合利用2×50MW发电项目工程烟气脱硝工程总承包烟道补偿器技术规范书批准：审核：校核：编制：会签：江苏中材环境工程有限公司2014年6月目录附件1 技术规范 (1)1总则 (1)2工程概况 (1)2.1概述 (1)3.1技术要求 (4)附件2 供货范围 (7)1一般要求 (7)2供货及服务范围 (7)附件3 技术资料和交付进度 (8)附件4进度 (9)1总则 (9)2设计进度表 (9)3制造进度表 (9)4交货 (9)5安装进度表(建议) (10)6调试进度表(建议) (10)附件5工厂检查和性能验收试验 (10)1工厂检查 (10)2性能验收试验 (11)附件6 技术服务和联络 (13)1投标人现场技术服务 (13)2设计联络 (14)3售后服务 (14)附件7 分包与外购 (15)附件8 大(部)件情况 (15)附件9偏离表 (15)附件10附图 (16)附件1 技术规范1 总则1.1本规范书适用于哈密润达洁能综合利用2×50MW发电项目工程烟气脱硝总承包工程非金属补偿器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
投标方保证提供符合规范书要求和现行中国或国际通用标准的优质产品。
1.3投标方提出的产品应完全符合本规范书的要求。
1.4投标方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.5凡在投标方设计范围之内的外购件或外购设备，投标方至少要推荐2至3家产品供招标方确认，而且招标方有权单独采购，但技术上均由投标方负责归口协调。
1.6根据下述1.7条款在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，投标方应接受这些要求，这些修改不应产生合同价的变更。
1.7本规范书所使用的标准，如遇到与投标方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。
如果本规范书与现行使用的有关中国国家标准以及中国部颁标准有明显抵触的条文，投标方及时书面通知招标方进行解决。
1.8本规范书为订货合同的附件，与合同正文具有同等效力。
1.9在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果投标方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。
1.10采用国际单位制。
1.11如未对本规范书提出差异，招标方将认为投标方提供的设备符合本规范书和标准的要求。
如对本规范书有偏差(无论多少)都必须清楚地表示在“差异表”中。
否则将认为投标方提供的设备完全符合本技术规范书和标准的要求。
2 工程概况2.1 概述本工程为哈密润达洁能综合利用2×50MW发电项目工程烟气脱硝总承包工程，采用选择性催化还原脱硝工艺，每台锅炉配1个SCR反应器，共两台锅炉。
3 设计和运行条件3.1 设计和运行条件3.1.1设备运行方式、运行条件及主要设计参数:3.1.2设计介质参数3.1.2.1燃料主要成份见下表：气体成份分析（体积比）注：以上数据为润达能源一家企业所供气源煤气成份分析，下阶段业主将提供三家企业汇总气源煤气成份分析数据。
技术要求4.1总则补偿器用于补偿烟道热膨胀引起的位移。
补偿器在所有运行和事故条件下都要能吸收全部连接设备和烟道的轴向和径向位移。
补偿器的设计、制造、检验和试验应符合国内最新标准规范的有关要求。
加工前按照本规范书的要求，编制质量控制计划和质量检查计划报招标方认可。
为保证现场安装工作顺利进行，若要现场装配，出厂前应进行预组装工作以保证现场组装尺寸。
补偿器要有防止积灰的措施。
4.2性能要求4.2.1补偿器投标方保证满足招标方提出的补偿器性能设计参数，在工作容量范围内，均能长期安全稳定运行。
补偿器在正常工况下应满足使用年限的要求。
补偿器在所有运行和事故条件下都应能吸收全部连接设备和烟道的轴向和侧向位移。
所有补偿器应能承受烟气高温，不会造成损害和泄漏。
并且能承受可能发生的最大设计正压和负压再加上1kPa余量的压力。
补偿器应能满足接口尺寸，与烟道或其它设备很好的连接，密封性好。
补偿器应适应烟气介质环境，应有保护板，灰尘不得沉积在补偿器的沟纹处。
补偿器的法兰应密封焊接在烟道上。
补偿器和补偿器框架应完全在车间制造和钻孔。
应运输整套组件。
如果因车运限制要求拆开完整的补偿器，那么这种拆开范围也最多仅是满足车运的限定。
临时预设的钢条和支架将应附在补偿器框架上以维持确切地接合面尺寸，直到SCR系统和烟道的安装完成。
补偿器框架与烟道连接按现场焊接设计，框架内外密封焊在烟道上。
4.2.2保温油漆应根据《火力发电厂保温油漆设计规程》(DL/T5072-2007)进行保温结构设计和油漆、隔音设计。
投标方设计补偿器应考虑保温，补偿器的伸缩不应破坏保温层并且要避免产生热传导不均匀现象。
出厂前投标方应在设备表面合适位置（焊接）或固定好安装保温材料和可拆卸式保温罩壳的紧固件，现场不允许补焊。
4.3 标准烟道补偿器的设计和制造，符合现行使用的有关中国国家标准和中国部颁标准或技术来源所在国家的规范和标准。
4.4 质量保证技术文件每台烟道补偿器，都应按图纸及技术文件要求进行检查和试验，以保证设计和结构满足本规范要求。
所有材料和零部件，有材料或零部件质量保证书和/或复检试验报告。
采用材料的化学成份，机械性能及内在质量符合图样及技术文件的规定，并充分考虑耐腐蚀性能。
投标方在设备出厂发运的同时提供有关质量保证的各项质量文件和技术文件。
这些文件至少包括：●产品检验合格证书；●主要零部件材料试验合格证书；●主要零部件材料试验报告；●各项有关实验结果；●质量控制计划●质量检查计划●安装、使用、维护手册●本体设备总图及相关的部件图●焊缝的无损检测报告5 检查和性能验收试验见附件5：工厂检查，性能验收试验6 设计与供货界限及范围6.1 投标方的设计界限以补偿器两端法兰为限(包括法兰及螺栓螺母等)。
6.2 供货范围（详见附件2的内容）6.3 接口按各设计参数表中确定7 清洁，油漆，包装，装卸，运输与储存7.1 设备出厂前投标方应喷涂油漆，油漆颜色应由招标方确认。
7.2 设备包装前应凃防腐漆，以便在运输保管中起防腐作用。
7.3包装费包括在设备总价内。
7.4 所有外露部分应有保护装置，防止在运输和储存期间损坏。
7.5 产品包装、运输、储存应符合标准GB191-73的规定及国家主管机关的规定、具有长途运输、多次搬运和装卸的坚固包装。
包装应保证在运输、装卸过程中完好无损。
包装应根据设备特点，按要求分别加上防潮、防霉、防锈、防腐蚀的保护措施，以保证货物在没有任何损坏和腐蚀的情况下安全运抵合同设备安装现场。
产品包装前，投标方负责检查清理，不留异物，并保证零部件包装齐全。
7.6标记投标方对包装箱内和捆内的各散装部件在装配图中的部件号、零件号应标记清楚。
投标方应在每件包装箱的两个侧面上，用不褪色的油漆以明显易见的中文字样印刷以下标记：1) 合同号；2) 目的站／码头；3) 供货、收货单位名称；4) 设备名称、机组号、图号；5) 箱号／件号；6) 毛重／净重（公斤）；7) 体积（长×宽×高，以毫米表示）。
凡重量为二吨或超过二吨的货物，应在包装箱的侧面以运输常用的标记和图案标明重心位置及起吊点，以便于装卸搬运。
按照货物的特点，装卸和运输上的不同要求，包装箱上应明显地印刷有“轻放”“勿倒置”和“防雨”等字样。
对裸装货物应以金属标签或直接在设备本身上注明上述有关内容。
大件货物应带有足够的货物支架或包装垫木。
每件包装箱内，应附有包括分件名称、数量、价格、机组号、图号的详细装箱单、合格证。
外购件包装箱内应有产品出厂质量合格证明书、技术说明各一份。
另邮寄装箱清单二份。
技术条件书中列明的备品备件应按每套设备分别包装，并在包装箱外加以注明，一次性发货。
备品备件应分别包装并同样注明上述标记，专用工具也应分别包装。
各种设备的松散零星部件应采用好的包装方式，装入尺寸适当的箱内，并尽可能整车发运以减少运输费用。
栅格式箱子和／或类似的包装，应能用于盛装不至于被偷窃或被其他物品或雨水造成损坏的设备及零部件。
所有管道、管件、阀门及其它设备的端口必须用保护盖或其它方式妥善防护。
投标方和／或其分包商不得用同一箱号标明任何两个箱件。
对于需要精确装配的明亮洁净加工面的货物，加工面应采用优良、耐久的保护层，以防止在安装前发生锈蚀和损坏。
组装前应从每个零部件内部清除全部加工垃圾，如金属切削、填充物等，应从内外表面清除所有轧屑、锈皮油脂等。
油漆应选用国内较先进的漆种，并能适应当地环境条件。
投标方交付的技术资料应使用适合于长途运输、多次搬运、防雨和防潮的包装。
每包技术资料的封面上应注明下述内容：1)合同号；2)供货、收货单位名称；3)目的站／码头；4)毛重；5)箱号／件号。
每一包资料内应附有技术资料的详细清单一式二份，标明技术资料的序号、文件项号、名称和页数。
凡由于投标方包装不善致使货物遭到损坏时，一经证实，投标方均应按合同相关条款的规定负责及时修理、更换或赔偿。
招标方对多次使用的专用铁路包装箱、包装架等，在该部件到货清点之后2个月内返还投标方（费用由投标方承担）。
7.7 投标方应随投标文件提供设备包装说明或示意图。
附件2 供货范围1 一般要求1.1 本附件规定了合同设备的供货范围，投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的要求。
1.2 投标方应提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，投标方仍须在执行的同时补足。
1.3投标方根据本公司产品的特点提供备品备件，在投标书中给出具体清单。
1.4 提供所供设备的进口件清单。
1.5 投标方提供的技术资料清单见附件3。
2 供货及服务范围投标方应在合同规定的时间内，提供招标方所需数量的设备和备件及相关技术文件，在安装、调试、功能与性能测试、试运行期间提供技术服务，并保证符合本标书的条文和招标方书面提出的特殊要求。
质保期按1年考虑或保证在合同签订后在正常的运行工况条件下，1年内不会出现质量问题。
2.1 供货范围为2台（套）完整功能的烟道补偿器及其附属系统。
2.2 其中至少包括补偿器本体等。
2.3若现场拼装则需提供所需的焊条和指导现场焊接。
2.4投标方负责提供补偿器处的保温结构(保温材料为硅酸铝制品)。
2.5清洁和油漆●所有设备表面处理。
