沉淀池玻璃钢蜂窝斜管填料

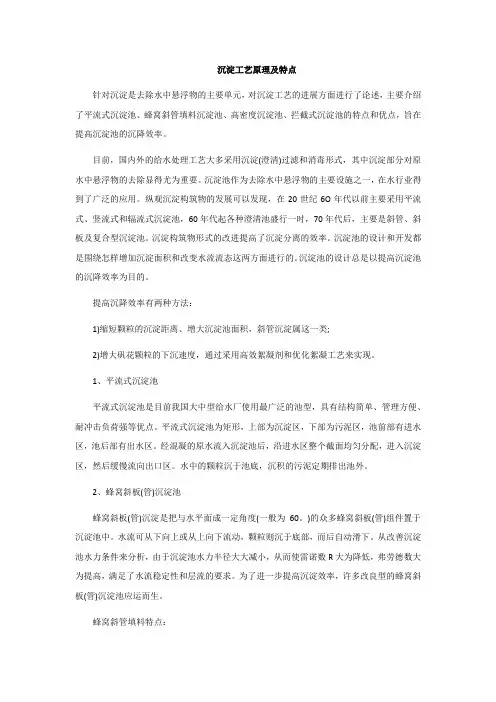

沉淀工艺原理及特点
沉淀工艺原理及特点针对沉淀是去除水中悬浮物的主要单元，对沉淀工艺的进展方面进行了论述，主要介绍了平流式沉淀池、蜂窝斜管填料沉淀池、高密度沉淀池、拦截式沉淀池的特点和优点，旨在提高沉淀池的沉降效率。
目前，国内外的给水处理工艺大多采用沉淀(澄清)过滤和消毒形式，其中沉淀部分对原水中悬浮物的去除显得尤为重要。
沉淀池作为去除水中悬浮物的主要设施之一，在水行业得到了广泛的应用。
纵观沉淀构筑物的发展可以发现，在20世纪6O年代以前主要采用平流式、竖流式和辐流式沉淀池，60年代起各种澄清池盛行一时，70年代后，主要是斜管、斜板及复合型沉淀池。
沉淀构筑物形式的改进提高了沉淀分离的效率。
沉淀池的设计和开发都是围绕怎样增加沉淀面积和改变水流流态这两方面进行的。
沉淀池的设计总是以提高沉淀池的沉降效率为目的。
提高沉降效率有两种方法：1)缩短颗粒的沉淀距离、增大沉淀池面积，斜管沉淀属这一类;2)增大矾花颗粒的下沉速度，通过采用高效絮凝剂和优化絮凝工艺来实现。
1、平流式沉淀池平流式沉淀池是目前我国大中型给水厂使用最广泛的池型，具有结构简单、管理方便、耐冲击负荷强等优点。
平流式沉淀池为矩形，上部为沉淀区，下部为污泥区，池前部有进水区，池后部有出水区。
经混凝的原水流入沉淀池后，沿进水区整个截面均匀分配，进入沉淀区，然后缓慢流向出口区。
水中的颗粒沉于池底，沉积的污泥定期排出池外。
2、蜂窝斜板(管)沉淀池蜂窝斜板(管)沉淀是把与水平面成一定角度(一般为60。
)的众多蜂窝斜板(管)组件置于沉淀池中。
水流可从下向上或从上向下流动，颗粒则沉于底部，而后自动滑下。
从改善沉淀池水力条件来分析，由于沉淀池水力半径大大减小，从而使雷诺数R大为降低，弗劳德数大为提高，满足了水流稳定性和层流的要求。
为了进一步提高沉淀效率，许多改良型的蜂窝斜板(管)沉淀池应运而生。
蜂窝斜管填料特点：。
蜂窝斜管填料标准
蜂窝斜管填料标准
蜂窝斜管填料是一种常用的填料，它的标准一般包括以下内容：
1.材料：蜂窝斜管填料应选用优质聚丙烯、聚氯乙烯等材料，具有高耐化学性、抗酸碱腐蚀、塑料变形小、温度适应范围广等优点。
2.外形尺寸：蜂窝斜管填料的外形尺寸应符合标准要求，通常以直径和长度为主要指标，不同型号和规格的填料应具有一定的兼容性和可互换性。
3. 等效直径：蜂窝斜管填料的等效直径是指填料单元的孔隙大小，与填料的表面积和空隙率密切相关，应根据实际使用需要进行选择，通常在1.2-2.0cm之间。
4.特性参数：蜂窝斜管填料应具有一定的物理、化学和机械特性，如比表面积、填充比、压力损失、流速、气体液体分布均匀度等，以优化填料的使用效果和经济效益。
5.使用环境：蜂窝斜管填料的使用环境需考虑到温度、压力、介质等因素，以保证其长期稳定运行和耐用性。
6.生产工艺：蜂窝斜管填料的生产应符合质量要求，如填料单元的切割、焊接、组装、表面处理等工艺流程，以确保填料品质和生产效率。
以上是蜂窝斜管填料的一些标准要求，具体情况可根据不同的工程应用需求进行选择。
为什么斜管填料沉淀池矾花不易沉淀
石家庄龙翔环保设备有限公司
为什么斜管填料沉淀池矾花不易沉淀？
斜管填料沉淀池中对矾花颗粒不下沉的情况，这一情况相信很多厂家都碰到过。
矾花颗粒不易沉淀时检测下看看水质酸性还是碱性，这两种水在沉淀时不易的。
水质偏中性时沉淀效果是最理想的。
相对于矾花颗粒沉淀来说，斜管填料选用35~45°角时效果最理想，但从沉淀泥砂和排泥通畅考虑一般选用60°角。
所以斜板填料及蜂窝斜管填料的倾斜角度常选用60°角，斜管填料角度越小，沉淀水中悬浮颗粒效果不理想。
也容易造成斜管填料管径堵塞导到斜管填料倒塌。
斜管填料蜂窝斜管沉淀池填料安全操作规定
斜管填料蜂窝斜管沉淀池填料安全操作规定1. 前言斜管填料蜂窝斜管沉淀池填料是常见的水处理设备，被广泛应用于工业生产和民生用水等领域。
使用填料需要遵守一定的操作规定，以确保斜管填料蜂窝斜管沉淀池填料的安全运行和使用。
本文档介绍了斜管填料蜂窝斜管沉淀池填料的安全操作规定，旨在提醒操作人员注意安全风险，正确使用水处理设备填料，预防意外事故的发生。
2. 操作规定2.1 斜管填料蜂窝斜管沉淀池填料的基本知识斜管填料蜂窝斜管沉淀池填料是一种用于水处理的填料，其作用是通过自身的表面积及特殊构造提供充沛的生长空间，促进微生物的生长代谢、吸附浮游生物、分解机械悬浮物、减少COD、BOD、NH3-N、TN等水质污染物。
2.2 填料的安装2.2.1 安全注意事项填料安装前应做好安全措施，人员应戴好安全帽，穿防护服和防滑鞋，确保操作安全。
2.2.2 安装步骤填料安装前应先按照标准规定进行预处理，确保填料表面干净。
然后根据设备尺寸和形状进行合理的填料叠放，填料应垂直于水流方向，间距应均匀，以便水的均匀分布。
2.3 清洗和保养2.3.1 清洗注意事项清洗填料前，必须将电源下线，松开压力，保证系统处于停机状态。
清洗时应注意高压水流不可直接垂直喷射在填料上，以免损坏填料表面的生物膜。
2.3.2 清洗步骤清洗填料时，应依照以下步骤进行：1.清除管道和设备内的杂物，保持通畅；2.收缩回程清洗位置，对填料进行清洗，清洗时间应根据实际情况酌情调整；3.主泵升压后，按需使用高压喷嘴进行清洗。
2.3.3 保养注意事项为了保证设备的长时间正常运行，操作人员应及时清理和更换损坏的填料和管道。
定期检查设备运行情况，及时发现问题，做到日常保养。
2.4 常见问题及解决方法2.4.1 填料积垢当填料表面出现结垢、脱落、变形等现象时，应首先检查在进出水口和管道内部是否有杂质、其次检查水流速度是否适宜，如果水流速度过慢、呈现死水，则应增加水流速度；如果水流速度过快，应在出口处增加水流分配装置，以降低水流速度，使水流分布均匀。
【机械要点】沉淀池斜管填料的优点与填料的规格介绍
张小只智能机械工业网张小只机械知识库沉淀池斜管填料的优点与填料的规格介绍绿烨环保蜂窝斜管填料蜂窝斜管填料组装形式有六角形。
蜂窝斜管填料主要用于各种沉淀和除砂作用。
是污水处理工程中采用广泛而且成为一项水处理装置填料。
蜂窝斜管适用范围广，处理效果高，占地面积小等优点。
六角蜂窝斜管填料适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
斜管填料的优点：1.湿周大，水力半径小。
2. 层流状态好，颗粒沉降不受絮流干扰。
3. 当斜管填料管长为1米时，有效负荷按3-5吨/米2-时设计。
V0控制在2.5-3.0毫米/秒范围内，出水水质好。
4. 在取水口处采用斜管填料，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5. 采用蜂窝斜管填料沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
6．Φ35mm蜂窝斜管填料采用优质,孔径表面积大,不易老化,耐久性强,表面光滑,耐酸耐碱,轻质耐压,使用寿命长,组装方便,安装牢固绿烨蜂窝斜管填料规格详细参数：Φ25mm、Φ35mm、Φ50mm、Φ80mm 产品规格片厚㎜片数(个) 比表面积m2/m3 空隙率m3/m3 材质Φ25 0.4 62 139 0.97 PP Φ30 0.4 52 116 0.965 PP Φ35 0.4 42 109 0.96 PP Φ35 0.5 42 109 0.96 PP Φ50 0.5 30 87 0.97 PP Φ50。
污水处理常见沉淀工艺原理及特点介绍
污水处理常见工艺原理及特点介绍沉淀是去除水中悬浮物的主要单元，对沉淀工艺的进展方面进行论述，主要介绍平流式沉淀池、蜂窝斜管填料沉淀池、高密度沉淀池、拦截式沉淀池的特点和优点，旨在提高沉淀池的沉降效率。
提高沉降效率有两种方法：缩短颗粒的沉淀距离、增大沉淀池面积，斜管沉淀属这一类；增大矾花颗粒的下沉速度，通过采用高效絮凝剂和优化絮凝工艺来实现。
1、平流式沉淀池平流式沉淀池是目前我国大中型给水厂使用最广泛的池型，具有结构简单、管理方便、耐冲击负荷强等优点。
平流式沉淀池为矩形，上部为沉淀区，下部为污泥区，池前部有进水区，池后部有出水区。
经混凝的原水流入沉淀池后，沿进水区整个截面均匀分配，进入沉淀区，然后缓慢流向出口区。
水中的颗粒沉于池底，沉积的污泥定期排出池外。
2、蜂窝斜板（管）沉淀池蜂窝斜板（管）沉淀是把与水平面成一定角度（一般为60°）的众多蜂窝斜板（管）组件置于沉淀池中。
水流可从下向上或从上向下流动，颗粒则沉于底部，而后自动滑下。
从改善沉淀池水力条件来分析，由于沉淀池水力半径大大减小，从而使雷诺数R大为降低，弗劳德数大为提高，满足了水流稳定性和层流的要求。
为了进一步提高沉淀效率，许多改良型的蜂窝斜板（管）沉淀池应运而生。
蜂窝斜管填料特点：（1）湿周大，水力半径小；（2）层流状态好，颗粒沉降不受絮流干扰；（3）当斜管管长为1m时，有效负荷按3-5t/m²时设计。
V0控制在2.5-3.0mm/s范围内，出水水质最佳；（4）在取水口处采用蜂窝斜管，管长2.0～3.0m时，可在50-100kg/m³泥砂含量的高浊度中安全运行处理；（5）采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。
产品规格：Φ25mm、Φ35m、Φ50mm、Φ80mm迷宫式斜管沉淀池迷宫式斜板沉淀池是在普通斜板沉淀池的斜板垂直方向上安装数道翼形叶片，翼形叶片将进入的水流分为主流区、旋流区和环流区。
蜂窝斜管填料规格型号
蜂窝斜管填料规格型号一、背景介绍蜂窝斜管填料是一种新型的填料，其结构独特，具有较高的传质效率和阻力小的特点。
因此在化工、环保等领域得到了广泛应用。
本文将对蜂窝斜管填料的规格型号进行详细介绍。
二、蜂窝斜管填料的分类1. 根据材质分类：可分为金属蜂窝斜管填料和塑料蜂窝斜管填料。
2. 根据形状分类：可分为方形、圆形、三角形等不同形状。
三、蜂窝斜管填料的规格型号1. 金属蜂窝斜管填料规格型号：(1) 材质：不锈钢304/316L等。
(2) 壁厚：0.3-0.5mm。
(3) 空隙率：70%-95%。
(4) 表面处理：光亮或喷砂处理。
(5) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.3-0.515 15 0.3-0.520 20 0.3-0.525 25 0.3-0.530 30 0.3-0.52. 塑料蜂窝斜管填料规格型号：(1) 材质：聚丙烯、聚氯乙烯等。
(2) 壁厚：0.4-1mm。
(3) 空隙率：70%-95%。
(4) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.4-115 15 0.4-120 20 0.4-125 25 0.4-130 30 0.4-1四、蜂窝斜管填料的特点与应用1. 特点：(1) 结构独特，具有较高的传质效率和阻力小的特点。
(2) 表面积大，易于清洗和维护。
(3) 耐腐蚀性好，使用寿命长。
2. 应用：(1) 化工领域：常用于吸收、吸附、脱水等工艺中。
(2) 环保领域：可用于废气处理、污水处理等环保设备中。
五、注意事项在选择蜂窝斜管填料时，应根据实际情况选择材质、形状和规格型号，以保证其正常运行。
同时，在使用过程中要注意清洗和维护，以延长其使用寿命。
六、结论蜂窝斜管填料是一种具有较高传质效率和阻力小的新型填料，广泛应用于化工、环保等领域。
在选择时应根据实际情况选择合适的材质、形状和规格型号，并注意清洗和维护，以延长其使用寿命。
斜管斜板填料沉淀池的结构及特点
斜管/斜板填料沉淀池的结构及特点一、斜管沉淀池的原理及特点根据浅池原理，在沉淀池有效容积一定的条件下。
沉淀池面积越大，沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。
斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。
斜板斜管沉淀池的特点是:(1)利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数Re在200左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在1*10^-3~1*10^-4之间，水流呈稳定状态。
(2)增加了沉淀池的面积，使沉淀效率提高。
当然，由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。
实际提高的沉淀效率与理论沉淀效率比称为有效系数。
(3)缩短了颗粒沉淀距离，使沉淀时间大大缩短。
(4)斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。
二、斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。
图3-16为斜管式沉淀池的典型结构。
在斜板斜管沉淀池中，按照水流流过斜板的方向，可分为上向流、下向流和平向流三种，如图3-17和图3-18所示。
水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流(也称异向流)。
水流向下通过斜管或斜板与沉淀。
物的流向相同，这种形式称作下向流(也称同向流)。
水流以水平方向流动的方式，称为平向流(也称横向流，仅适用于斜板)。
目前，电厂的水处理中多采用上向流，多以斜管作为组件组成斜管沉淀池。
1.进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。
为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于0.02-0.05m/s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沉淀池玻璃钢蜂窝斜管填料
沉淀池填料材质有聚丙烯（PP）聚氯乙烯（PVC）和玻璃钢（FRP）三种。
组装形式的斜管和直管两种形式。
斜管填料、蜂窝斜管填料是根据“浅层沉淀”理论为基础设计开发的一种沉淀池斜管填料，该填料湿周大，水力半径小，运行时层流状态好，颗粒沉降不受紊流干扰，能加速颗粒与水分离并缩短颗粒的沉淀距离。
沉淀池斜管填料主要用于各种沉淀和除砂作用。
是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。
它适用范围广，处理效果高，占地面积小等优点。
适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。
直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。
1、沉淀池底部排泥管安装
斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。
2、完成填料支架安装
根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；
3、完成斜管填料烫接
按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。
4、斜管填料池内组装
将烫接后的填料单元在填料支架上部自左向右进行组装。
始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到最右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。
5、斜管填料上部固定
由于斜管填料比重为0.92略小于水，斜管填料在池内组装到位后需要在填料上方自左向右方向拉上10mm的圆钢进行加固（每个单元填料上部要求有两根圆钢通过），圆钢两端在沉淀池池壁上可靠固定，安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象，圆钢采用环氧煤沥青防腐。
6、斜管沉淀池运行调试
（1）、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；
（2）、调整出水堰槽高低及水平度至合适，保持出水均匀；
（3）、经过以上施工工序，至此斜管沉淀池填料安装已经全部完成。
正常投入使用后需要根据进水中悬浮物浓度情况确定排泥周期，注意及时排泥，确保斜管沉淀池始终保持良好的运行状态及令人满意的出水水质。
一、斜管沉淀池填料更换原则：
1、斜管沉淀池填料更换是为了保证沉淀池的正常运行，平时需要会对斜管沉淀池填料维护、检修、清洗等，如果正常的维护清洗、检修还达不到预期效果那么就需要对斜管沉淀池填料更换。
2、斜管沉淀池在使用过程中会出现老化从而导致斜管沉淀池填料坍塌或者造成局部斜管沉淀池填料脱落，导致沉淀池不能正常运行，那么这时我们就需要对斜管沉淀池填料进行更换。
3、斜管沉淀池填料在长时间使用后，如果出现二沉池出现污泥上浮现象，排除污泥停留时间过长及设备故障等，需要对斜管沉淀池填料内壁进行清洗，如果内壁堵塞严重，难以清理，那么这时就需要对斜管沉淀池填料更换。
二、斜管沉淀池填料更换方法及注意事项：
1、在斜管沉淀池填料更换前，需安排工作人员对其他设备进行断电等保护，防止其他设备损坏。
2、在斜管沉淀池填料旧料拆除之前，需排空斜管填料沉淀中的水。
3、在斜管沉淀池填料旧料拆除后需对斜管沉淀池填料支架进行检查，看支架有没有松动，或者焊点断裂现象，如果需对斜管沉淀池填料支架进行加固并做防腐处理。
4、进行斜管沉淀池填料新料烫接，斜管沉淀池填料的烫接方法是将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1㎡，烫接完成后在场地上整齐堆放（保留少量的散片备用）。
5、进行窝斜管填料池内组装，在放置新斜管沉淀池填料时，依次把蜂窝斜管填料放入池内，在搬运及安装过程中切勿践踏与挤压填料，并且保证每一次的填料都摆放整齐，将烫
接后的填料单元在填料支架上部自左向右进行组装。
始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到最右侧时若尺寸不是正合适，需要根据尺寸用散片蜂窝斜管填料烫接后进行组装直至全部到位。
6、沉淀池斜管填料上部固定时需注意，由于蜂窝斜管填料比重为0.92略小于水，斜管沉淀池填料在池内组装时，应使用PP材质的绳子捆绑牢固（如下图），作为斜管填料的抗浮处理。
7、斜管沉淀池运行调试
（1）、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；
（2）、调整出水堰槽高低及水平度至合适，保持出水均匀；
（3）、经过以上施工工序，至此斜管沉淀池填料更换已经全部完成。
斜管填料、蜂窝斜管填料是根据“浅层沉淀”理论为基础设计开发的一种沉淀池斜管填料，该填料湿周大，水力半径小，运行时层流状态好，颗粒沉降不受紊流干扰，能加速颗粒与水分离并缩短颗粒的沉淀距离。
斜管除用于给水净化和化工厂污水、生活污水厂、煤矿水处理、洗煤厂水处理、电厂
浓缩池、尾矿水处理、制药厂、造纸厂废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等外，尤其对水厂和废水处理工程的改造效益更佳。
沉淀池斜管填料采用乙丙共聚级塑料为材料，经红外线恒温热压而成，尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑，容易冲洗。
