菱形天线
13DB的双菱形天线
今天我们来介绍一款13DB的双菱形天线，在此也感谢作者vodka的精彩作品，他很详细的介绍了天线馈线的选择，振子和馈线的焊接方法。
独乐乐不如众乐乐。
希望大家也能做出一款好的双菱天线。
一、天线概述双菱天线是最容易制作的，而且是增益较高的一种定向天线。
材料也很容易收集，初学者很容易就能制作成功，而且增强的无线信号效果让人很有成就感，更能激发大家对DIY的信心和兴趣。

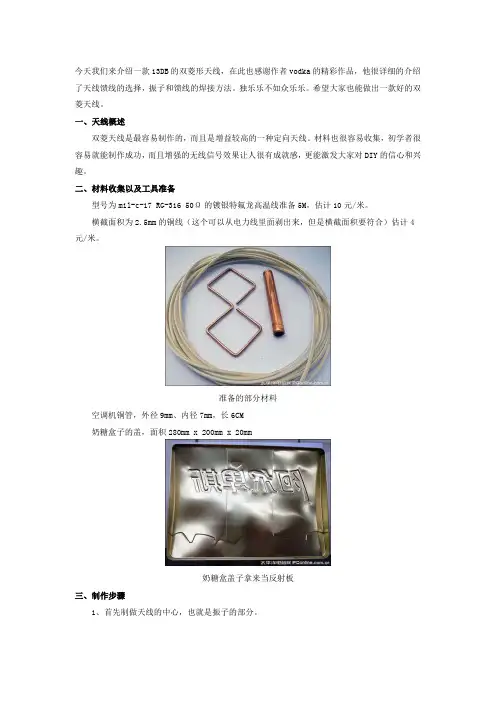

二、材料收集以及工具准备型号为mil-c-17 RG-316 50Ω的镀银特氟龙高温线准备5M，估计10元/米。
横截面积为2.5mm的铜线（这个可以从电力线里面剥出来，但是横截面积要符合）估计4元/米。
准备的部分材料空调机铜管，外径9mm、内径7mm，长6CM奶糖盒子的盖，面积280mm x 200mm x 20mm奶糖盒盖子拿来当反射板三、制作步骤1、首先制做天线的中心，也就是振子的部分。
铜丝按规定的长度来进行弯曲角度要垂直按照图示来弯曲振子的成品展示2、制作天线的支撑物。
用钢质螺钉在标记好的中心位置敲出一个定位点钻个大小合适的洞, 刚好可以传过铜管用锉刀或者电动砂轮加工铜管的一头双菱到反射板高度在20mm左右3、SMA接头制作方法(馈线接头的做法)SMA 头和射频线为什么我们要制做SMA接头，这是因为很多无线路由或AP本身提供有独立的天线接口，这样我们就不需要拆开AP或无线路由在内部焊线了，也就不就用担心设备的保修问题。
先剥好射频线，芯线暴露1.7~2mm。
剥线和制做SMA头射频馈线的中心导体只需要暴露2mm左右，刚好能放进SMA插针里面就好。
给馈线的中心导体上一点锡，这样接触更紧密，导电性更好。
再把SMA的的针头套上馈线的中心导体，并焊死。
装好SMA头多余的电缆屏蔽层折上去套上SMA套件中的铜管，用冷压钳压死SMA接头的成品照片上那个黑色的是热缩管。
这种东西是防止水渗透到线体里影响导电性的。
万用表测试一下有没有接好, 有没有短路做好后要测试下有没有问题，测试的时候要同时测线芯与线芯有没有断路、屏蔽层与屏蔽层有没有断路、以及线芯与屏蔽层有没有短路。
第3章 行波天线
D
D——螺旋的直径；
l0
s
h 2a
a——螺旋线导线的半径；
s——螺距，即每圈之间的距离；
α——螺距角，
arctan s D
l0——一圈D 的长度，l0 (D )2s2s/sin
s
N——圈l数0 ；
同 轴线D 输 入
(a )
l0
金 属 接 地 板 h——轴向长度，h=Ns
(b )
s
一圈展开图形
第3章 行波天线 y A
终端 吸收 铁线 回授 线
回授 线长 度调 节器
回授式菱形天线
第3章 行波天线
三、行波V形天线（Traveling Wave Vee Antenna）
V 形斜天线，仅有一根支杆和两根载有行波电流的导线组成，架 设很简单，适用于移动的台站中。
馈线
Rl Rl
第3章 行波天线
第二节
螺旋天线
D
提高天线的有效高度之一——分布 式加载，其典型天线之一即为螺旋鞭天 线 （Helical Whip Antenna）。
信使用； （2）副瓣多，副瓣电平较高； （3）效率低，由于终端有负载电阻吸收能量。
第3章 行波天线
为了改善菱形天线的特性参数，常采用双菱天线 菱形对角线之间的距离 d≈0.8λ，其方向函数表达式为:
f2(,)f1(,)cos(k2 dcossin)
单菱形天线的 方向函数
d
~
双菱天线的旁瓣电平比 单菱形天线低，增益系 数约为单菱形天线的 1.5～2倍。
第3章 行波天线
3、 菱形天线的尺寸选择及其变形天线
当通信仰角Δ0 确定以后，选择主瓣仰角等于通信仰角。 使 f(Δ0) 最大，分别取各个因子分别最大：
菱形天线制作方法
菱形天线制作方法
制作一个菱形天线的方法如下：
材料：
- 电缆
- 两个金属导线
- 电缆剪刀
- 卷尺
步骤：
1. 切割电缆：使用电缆剪刀将电缆切成所需长度。
具体长度根据天线设计和使用环境而定。
2. 切割导线：使用电缆剪刀将金属导线切割成两条相等长度的线段。
3. 制作菱形形状：将电缆两端连接在一起，形成一个圆圈。
然后将金属导线的两端分别连接在电缆圈的两个相对位置上，形成一个菱形形状。
确保金属导线与电缆之间没有松动或空隙。
4. 测试天线：将天线连接到无线设备的天线接口上，如无线路由器或电视机。
打开设备，并测试其无线信号质量。
根据需要，调整菱形天线的位置或方向，以获得最佳的无线信号。
请注意，这只是制作菱形天线的一种简单方法。
对于更复杂的设计，可能需要更多的材料和工具，并且可能需要更多的知识和专业技术。
如果您对天线制作不熟
悉，建议寻求专业人士的帮助或购买现成的天线。
菱形天线工作原理
菱形天线工作原理
菱形天线工作原理是基于电磁辐射的原理。
当高频电流流过菱形天线时，天线就会产生电磁波并辐射出去。
这是因为在电子学的基本原理中，电流会在导体上形成闭合回路，而这个回路会产生电磁场，进而辐射出电磁波。
菱形天线的菱形结构是为了提高天线的效率和增加其辐射方向性。
通过调节天线的尺寸和形状，可以使得天线在特定频率范围内具有较高的辐射效率。
此外，菱形天线的对称性可以使得辐射方向更加集中，提高了信号的接收和传输的效果。
在工作过程中，菱形天线会接收或发射无线电信号。
当无线电信号通过天线传输时，天线将信号转换为电流，并通过电磁辐射的方式将信号传播出去。
同时，菱形天线还可以通过接收电磁波来接收无线电信号。
当电磁波通过天线时，它会激发天线上的电流，进而将电磁波转化为电信号。
综上所述，菱形天线的工作原理是基于电磁辐射效应，通过电流和电磁波的转换来实现无线电信号的传输和接收。
叠加双菱天线

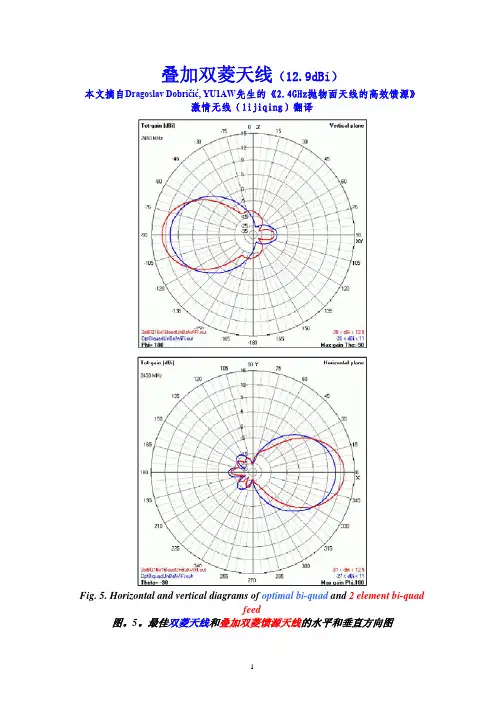

叠加双菱天线（12.9dBi）本文摘自Dragoslav Dobričić, YU1AW先生的《2.4GHz抛物面天线的高效馈源》激情无线（lijiqing）翻译Fig. 5. Horizontal and vertical diagrams of optimal bi-quad and 2 element bi-quadfeed图。
