自制无线网卡天线(六)双菱天线篇
高精度14db叠双菱天线的制作(光驱底板+固体胶+铜线)原创
高精度14db叠双菱天线的制作（光驱底板+固体胶+铜线）原创1准备工具和耗材1、首先准备制作工具：电烙铁、扳手、尖嘴钳、尺子、锤子、螺丝刀、钢锯、钢钉1根、铅笔、细砂纸或钢丝球、报纸等。
2、准备制作材料：电力铜线50cm，光驱1个，得力固体胶一个，螺丝螺母，RG316镀银电缆线1.5m，SMA接头，天线支架1个，热熔胶，焊锡，自动喷漆光油。
光驱、固体胶、三角板螺丝螺母、钢钉、卷尺光油、网卡、热熔胶、铜线等（照相时忘记放电络铁了）2按图索骥网上找到叠双菱的图纸有N多种尺寸，有些两边有斜的铜线焊接起来支撑，有些又没有。
贴子又多又乱。
看了好多帖子，甄别新旧。
最终决定制作“激情修订版叠双菱”或“终极版叠双菱”。
示意图如下。
2.1激情修订版叠双菱双菱的尺寸图（来自激情修订版）反射板、双菱安装距离图（来自激情修订版）2.2终极版叠双菱终极版叠双菱尺寸图（来自sanking）振子与导向器的距离34.149mm振子与反射板的距离25.926mm按我理解，终极版的两个双菱是不需要铜线焊接的吧？3制作步骤1、按照双菱的尺寸，折好两个双菱。
2、用电烙铁焊接好双菱：大菱算1个焊点；小菱上焊屏蔽线和芯线，算2个焊点。
3、用洗洁精、细砂纸或者钢丝球把制作过程粘在铜线上的油污清洗干净。
4、在地方铺上报纸，用自动喷漆光油把光油喷漆。
透明光油的作用可以保护铜线的双菱，防止氧化。
（我2个月前做终极叠双菱用剩的10cm铜线，放在抽屉里，刚刚看到已经发黑长了铜锈）5、在光驱底板用铅笔，直尺，对角线画出铁板的中心点。
6、用钢钉、锤子、铁钳，打出孔；孔的大小能通过螺丝即可。
7、固体胶原始尺寸是长9.5cm，直径2.5cm；用钢锯把固体胶的底部锯掉，保留7cm即可。
8、把固体胶的头部钻一个可以通过螺丝的孔（我没有电钻，直接用电络铁搓个洞!）9、在固体胶的塑料上用铅笔刻好尺寸，底部画一圈是安装小菱的位置，头部画一圈是安装大菱的位置。
10、用电络铁分别在固体胶的两头各烧出4个缺口。

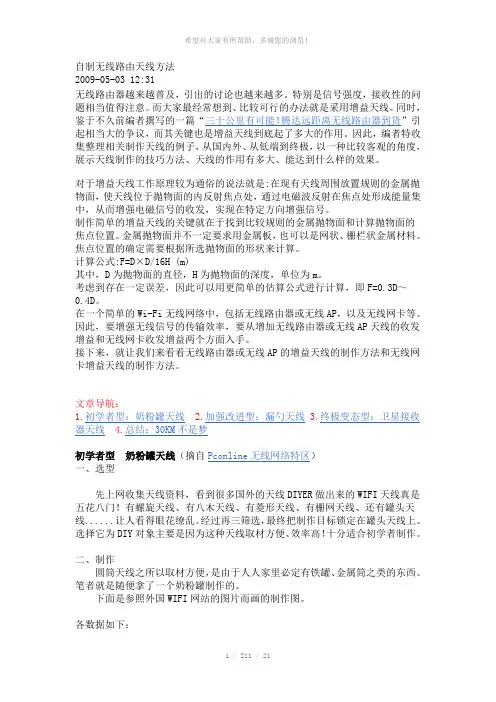

wifi自制无线路由器天线方法
自制无线路由天线方法2009-05-03 12:31无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。
因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。
接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。
文章导航：1.初学者型：奶粉罐天线2.加强改进型：漏勺天线3.终极变态型：卫星接收器天线4.总结：30KM不是梦初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
DIY超大覆盖功率无线路由天线（图解）
DIY超大覆盖功率无线路由天线（图解）
现在很多家用无线路由新品，都附送一根扩大覆盖范围的增强型天线，为的是在某些特殊的场合或较大空间内使路由器的信号能够更好地覆盖到需要应用的每个角落。
不过，许多无线路由的老用户手中却没有这种大功率的天线，需要时只能去市场寻觅或者求助于厂家。
其实，发挥动手能力，自制一根大功率无线路由天线也是个不错的选择！而且这种DIY成本低廉简单易学，所需要的材料完全是生活中随处可以找到的。
怎么样，动心了吧？一起来试试吧。
这是一根普通的无线路由天线，咱们先用螺丝刀将它的外壳打开
给大家对比一起，左边的一根是增强功率天线，右边是普通的路由天线。
大家可以细看一下它们内部天线的差别。
那么，我们要做的就是自制一根与左边相同的天线！现在我们所要准备的材料是：一根标准规格的实心铜电线（每家的杂物箱里应该都能找到，绝缘或者非绝缘的均可），一根普及的木螺丝钉，卷尺或者格尺，以及电烙铁。
将铜线绕着螺丝钉缠绕
预留并剥去铜电线外皮的1/8
将铜电线做成与增强天线一样的形状
将做好的天线焊到无线路由的天线底座上。
用这种大杯可乐的吸管套在天线外，增强其美观性
非常巧的是，可乐管几乎不用胶粘，就可以与路由天线底座完美地接合在一起。
为了美观，我们用签字笔在可乐吸管外边涂上黑色
如此一来，我们的增强功率型路由天线的大功告成了！
如果您对于它的的作用还心存疑虑，赶快装到路由器上试试效果吧！。
自己动手制做无线网络增益天线
自己动手制做无线网络增益天线在使用无线网络的时候，你肯定会遇到无线网络信号质量问题。
要解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。
然而，**无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。
热爱DIY的朋友，可以自己在家里制作无线网络增益天线，帮助改善家庭无线网络通信质量，也可以顺便学到不少DIY方面的知识。
增益天线工作原理别急于下手制作，动手制作之前，我们还得了解一下无线增益天线的基本工作原理。
只有有了一定的理论基础，我们才能制作出效果极佳的天线。
关键词：抛物面、焦点对于增益天线工作原理较为通俗的说法就是：在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式：F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。
因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。
接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。
易拉罐变无线路由器增益天线提高无线设备之间的传输效率，首先要考虑增加无线路由器(无线AP)天线的增益，在不更换现有设备天线的情况下，最好的办法就是将现有天线改装为增益天线，以达到提高无线路由器(无线AP)天线收发效率的目的，进而提高传输距离和速率。
手把手教你改造笔记本无线的网卡天线
手把手教你改造笔记本无线网卡天线无线网卡，有的老本上干脆连无线网卡都不装，想要无线上网还得买外置USB网卡。
有些本本的无线网络信号总是不好，连接自家客厅里的无线路由器信号都不好，老是喜欢掉线。
老酒手上玩过的本本也有几台了，发现其中有很多不为消费者所知道的潜规如此。
今天就在这里亮出来跟大家聊聊。
说的不好还请大家不要拍砖。
今天我们就要教大家如何改装自已本本的无线网络。
注意，改装过程也许会让您的本本丧失保修，请三思而后行。
有银子的朋友或动手能力不强的请找售后去弄。
如今消费者买的本绝大多数装有无线网卡，但内置的无线网卡同样要区分厂家、型号以与连接速率。
不同的网卡本钱是不一样的，无线网络芯片的主要生产厂家有Intel、atheros、Marvel、ralink、prism、Broad等，一般来说我们认为intel 的网卡兼容性要好一些，另外您的本本要是完整支持迅驰2平台，也必须使用INTEL的无线网卡。
本本内置的无线网卡同样要区别是基于802.11a/b/g/n或是802.11b/g制式的，无线速率是54Mbps还是300Mbps。
不同速率的无线网卡它的本钱当然是不一样的。
而不同速度的无线网卡所使用的天线数量也不尽一样，54Mbps的内置无线网卡使用一根内置天线就可以工作了，300M的就得使用2根或者更多，多天线可以带来更快的无线传输速度和更好的信号质量。
假设厂商为了节省本钱只给您内置了一根天线，我们该怎么办？买过本本的网友都知道，同品牌某一系列的本本，它的下面还会有很多小的型号，它们外观都是一样的，但差价会达到数千元，主要就是硬盘容量，内存大小和网卡显卡这些内部配置的区别上，本本厂商为了节省本钱。
拉开低配置机与高速配置机的价格差，往往会在低配置机上安装一些廉价的配件，但人家明码实价，我们也不能说啥。
本篇文章的重点就是告诉大家如何给自已的本本更换内置的无线网卡或者增加内置天线，来改善本本的信号。
首先给大家介绍一下本本内置网卡的接口结构，目前正在使用的内置无线网卡已经全部更新为MINI PCI-E接口，与上一代MINI PCI接口的无线网卡相比它的优点是体积减少和接口带宽的提升，MINI-PCI接口的内置无线网卡目前主流的MINI-PCI E接口上面分别是两种接口无线网卡的外观，之所以在这里还要提到上一代MINI PCI接口的无线网卡，是因为国人都很节省和爱惜东西，很多奔四级的本本现在还在大量使用中，纵观华强与海正这类二手电脑市场，这些千元下奔四级二手本还是交易的主流产品。
wifi自制无线路由器天线方法
自制无线路由天线方法2009-05-03 12:31无线路由器越来越普及，引出的讨论也越来越多。
特别是信号强度，接收性的问题相当值得注意。
而大家最经常想到、比较可行的办法就是采用增益天线。
同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。
因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。
对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。
制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。
金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。
焦点位置的确定需要根据所选抛物面的形状来计算。
计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。
考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。
在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。
因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。
接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。
文章导航：1.初学者型：奶粉罐天线2.加强改进型：漏勺天线3.终极变态型：卫星接收器天线4.总结：30KM不是梦初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
自制无线网络天线
October 16, 2009 | tags 蹭网卡| viewsComments 0用自制无线网络天线如果你曾经使用过Wi-Fi无线网络设备你就会知道微波炉和手机是无线网络信号的大敌。
为了增强无线网络信号的强度，我们可以购买专用的信号增强天线来解决这一问题。
即使是专用的Wi-Fi天线产品也并不能适应每一个用户的实际应用环境。
你将可以使用手边简单而便宜的材料，制作出功能强大的Wi-Fi无线天线。
一根同轴电缆天线一个高100mm，直径为135mm的金属灌（100mmx 135mm）N型同轴电缆连接头尖嘴老虎钳子宽嘴老虎钳子锋利的刀子一把剪刀一把锤子一把钻头一把电烙铁和焊锡一小块铜片天线的类型基本上家用Wi-Fi信号增强天线共有两种类型，一种是普林格尔状天线，另一种是罐状天线。
在市场上所卖的信号增强天线大多数都是基于普林格尔状天线结构，它算是一种引向反射天线，它通常由多级天线组成。
当信号在层叠的环状金属内不断的反射时就能增大信号的强度，并且信号反射的方向也将相当集中。
如图1，这就是一个普林格尔桶状天线的内部结构。
这些金属环可以让信号在内部多次反射，从而增大信号的强度。
如果说普林格尔天线仅仅是一个加了装饰的金属线，那么罐状天线则更像是一个胖墩墩的罐头盒。
如图2，这种罐头盒天线的尺寸小巧，电导率高，可以适应各种无线电频率信号。
这种天线的外形和尺寸都可以自己制定。
小知识：波导，不是咱们平时用的那个手机牌子而是一种射频信号（RF射频）的传输通路。
而高频的RF射频信号有时就采用这种波导的方式传送高能量，高频率的信号。
了解波导波导是一种微波信号的传输方式，它类似于一个同轴电缆。
RF射频信号的能量一般都大于60千兆赫兹，他们可以快速的穿越波导管道。
（如图3）通常波导天线都是矩形结构的，这些天线的制造和安装也都非常昂贵。
波导信号的发散形状非常有趣，它的样子就像电磁RF射频能量。
在同轴线缆内，信号是沿着线缆中的导体向外进行扩散。
自制无线网卡高增益天线(16)——简易菱形天线
自制无线网卡高增益天线（16）——简
易菱形天线
090313更新多两个例子，增加TP-WN321G+新版改SMA及TL-WN321G馈线连接方式
注意线头的连接方式（接地和芯线）
推荐使用直径1.5MM的铜芯
最后天线用热熔胶固定在中心基座就可以了（注意与反射板的平行）
PS:天线不是越大越好！正确的是越精确越好，双棱、多棱天线的棱形边长=1/4波长，
2.4G的波长是12.5MM.一般我们常用的6频道好象是2437MHZ吧，所以边长大于31mm一点点就好了
例子2
例子3——双菱叠加
叠双菱振子
焊好馈线的振子
用刻录盘盒制作基座及反射板
装配好的叠双菱天线
网友mawenzheng的作品，感谢他的分享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自制双菱天线的疑问。
来自中国无线门户/bbs/
双菱天线
我根据论坛上各位前辈的办法照猫画虎做了个双菱天线，没有买专门的馈线，就用普通电线先连接实验。
在第一次接在网卡上的时候效果还很明显，在阳台上搜出了不少AP，而且还有2个没加密的……这是我以前从没搜到过的。
但后来拔了一次天线后再连接就没什么效果了，搜不到那些AP了，而且原来一直上的一个AP信号都变得不太好了………………
这是什么原因啊？
问题1. 是一定要买专门的馈线吗？（仿佛有什么阻抗）普通电线不能用的吧？
问题2. 那么这个馈线有没有什么型号呢？我去电子市场买的时候就说是接无线网卡的天
线就行了吗？
问题3. 我做的天线是用的铝塑板做的反射面，应该可以用吧？只要是金属的就成吧？不
是非要铜板吧？！
问题4. 如果用两个双菱天线，是不是一个接线芯内的信号线，一个接外面的屏蔽线？这样信号线和屏蔽线是断开的，我看到做单双菱天线，信号线和屏蔽线都是接在一个天线上，这样信号线和屏蔽线就是接通的，那么到底信号线和屏蔽线要不要接通呢？还是断开也可
以？？
本人才入门不久，完全就是小白一个，问题很傻很天真，希望各位前辈不要笑我。
知道的
就告诉我一下吧。
谢谢。
附上我才做的双菱天线，我也不知道成不成，如果做得有问题，也请前辈明示。
谢谢。
支架零件
粘天线
组装底座
做好了
可向上
可向下
我来说两句哈！首先赞一个LZ的手工哈，不错，做得很漂亮！不过这种类型的双双棱天线你是论坛第一个这么做的哈！
回答你的你几问题，1、2.4G用的馈线是50欧的，一般常用是50-3和50-5的，去电子市场买就说你要2.4G的同轴电缆，50-5的，人家就知道了！
2、对反射面的要求不是很高，基本上用金属的就行了，可以是板状的，也可以是网状的，栅格之类的，栅格间距小于频率波长就行了。
严格来说，反射不是任意大小都可以的，尺寸应符合波长倍数的原理，天线设计计算十分复杂，最好按照论坛里的类似图纸来加工。
3、单双菱天线，信号线和屏蔽线都是接在一个天线上，这样信号线和屏蔽线就是短接的，但对于高频来说，并不是短路的。
有人说，此天线接网卡时，屏蔽线最好接在反向板上，不知有没有理论根据，但实践是检验真理的唯一标准哈，好不好，看疗效！但LZ你这样的双双棱天线我也是第一次见，也不知道你这接线对不对，咱们也先别去管什么理论不理论，如果LZ做出来，使用效果好，就行了！
不错的手工··楼主一定的用 2.4g 50欧姆的馈线。
否则阻抗不匹配。
2.4ghz 频率的电波产生的微小的感应电流也是同频率的高频。
频率变化就设计到阻抗问题了。
所以说天线上用的线会这么的讲究。
你用的那个普通导线肯定是不行的。
微弱的高频电流到不到你路由器。
或者说网卡。
电路已经被线路阻抗消灭掉了···。
变成热能和磁场能了·
电波发射是电场产生磁场，磁场产生电场的传播的。
天线接受变化的电磁波。
天线上产生了和电波同频率的电磁波。
天线的增益其实就是怎么让天线产生最大的感应电流怎么让传输到接收电路上的感应电流最大
抛物面其实就是让跟多的电磁波反射到天线上让天线产生最大的感应。
馈线为什么那么讲究。
其实就是，天线感应本来
就微乎其微，馈线让天线获得的能量最大限度的传送到接受设备电路··
我是按照物理理解的。
应该是对的。
呵呵。
欢迎大家拍砖··
首先恭喜楼主，做工很好！我做的是一个的双菱形！我提点意见，馈线不要用普通电线，阻抗不一样，我一开始用的是75-3的视频电缆线，效果也有，但是换成专用馈线以后效果提升明显（6-7dbi），另外方向也很重要，这是定向天线的基础，我家的最佳位置是靠近书桌的一个角落里面是信号最强（2格），上下左右移动2厘米都没有信号，而且横竖放置也有关系（信号源在楼上），……要仔细的调校才可以，推荐配合一个无线信号检测工具，看波形调校！
赞一下做工。
建议楼主多看看论坛里天线设计的内容，这东西很高深的。
特别是高频段的微波，天线的材料、结构尺寸和加工精度决定了增益的大小，稍有差别就会严重影响天线的效果，在没有专业测试条件的情况下不要随意改变天线的结构、材料。
我们单位有专门搞天线设计、加工、测试的部门，光一套1～40G扫频天线测试系统就要20几万美元，就这样搞出来的定向天线最高增益也到不了35dB，天线面积都快2个平方米了，跟他们提起用借专业仪器测试自制WIFI天线，竟然不肯，觉得是大炮打蚊子，大材小用。
