最新-八年级物理下册 凸透镜成像规律专项练习 北师大版 精品
凸透镜成像规律
例1完成下图的光路图．
例2如图是折射的光路图，请在图中适当的位置填上一个凸透镜一个凹透镜，并使射出的光线沿水平向右的方向传播．
例1下列说法正确的是
A.实像和虚像都能显示在光屏上
B.实像和虚像都不能显示在光屏
上
C.虚像能用眼睛看到但不能显示在光屏上
D.实像能用眼睛看到但不能显示在光屏
上
例2在做“研究凸透镜成像”的实验中发现，当蜡烛到透镜焦点的距离是lOcm时，在透镜另一侧的光屏上得到一放大的像，则下列判断错误的是 ( ) A．该透镜的焦距大于lOcm B．当蜡烛到透镜的距离是10cm时,可成一放大的像C．当蜡烛到透镜的距离是20cm时，在光屏上可得到一个缩小的像
D．当蜡烛到透镜的距离是8cm时，在光屏上得不到烛焰的像
例3烛焰发出的光，经凸透镜在屏上已成一缩小的像，今要使屏上所成的像再大一些，并保持清晰，则应 ( )
A．将烛焰向凸透镜适当移近，适当减少屏与凸透镜间的距离
B．将烛焰适当向凸透镜移近，其它不动 C．使屏远离凸透镜，其它不动
D．将烛焰向凸透镜适当移近，适当增大屏与凸透镜间的距离
2)下列说法中不正确的是( )
A.穿衣镜成正立等大的虚像．
B.照相机成倒立缩小的实像．
C.汽车观后镜成正立缩小实像．
D.幻灯机成倒立放大实像．
(4)下列几种情况中，利用了凸透镜成正立放大虚像这一特点的是 ( )
A.照相机拍照片．
B.投影仪放大图片．
C.戴近视眼镜观察物体．
D.从透镜玻璃板上的小水滴看下面的文字变大．
(5)物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是
( )
A.像逐渐靠近凸透镜，并逐渐变大．
B.像逐渐靠进凸透镜，并逐渐变小．
C.像逐渐远离凸透镜，并逐渐变小．
D.像逐渐远离凸透镜，并逐渐变大．
(6)在研究凸透镜成像的实验中，在屏上得到了烛焰的像，恰有一小虫飞落在透镜的中间部分，那么在屏上所成的像( )
A.变成了小虫的像．
B.像的中间没有了．
C.大小不变，亮度比原来暗了．
D.大小和亮度与原来一样．
例1在做“研究凸透镜成像”的实验时，当物距u为20cm时，得到一个倒立、缩小的实像，此时像距v为13cm，则此凸透镜的焦距为( )
A．cm B．
C．D．
例2物体从距离凸透镜5倍焦距的地方，沿主光轴匀速地向2倍焦距处靠近的过程中，则( )
A．像变小，像速度减小B．像变大，像速度增大
C．像变小，像速度不变D．像变大，像速度不变
3如图所示，横线代表凸透镜的主光轴，是发光点S的实像，作图找出凸透镜的位置及两个焦点的位置．
1.选择题：
⑴幻灯机的镜头相当于一个( )
A.凸镜
B.凹透镜
C.凸透
镜 D.凹镜
⑵李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在镜头的( )
A.一倍焦距以内
B.一倍与两倍焦距之间
C.焦点位置上
D.二倍焦距之外
⑶给顾客拍照，照完全身以后在照一张半身像，顾客保持不动，则( )
A. 照相机应离人近一些，同时暗箱拉长一些
B. 照相机应离人近一些，同时暗箱缩短一些
C. 照相机应离人远一些，同时暗箱拉长一些
D. 照相机应离人远一些，同时暗箱所短一些
2.填空题：
⑴小强在使用放大镜时，看到的却是倒立缩小的字的实像，显然他的错误
是
1、在探究凸透镜成像规律时，先将凸透镜正对太阳光，把一张纸放在它的另一侧，当纸上呈现一个最小光斑时，测得光斑到凸透镜的距离为10cm，则凸透镜的焦距是 cm．再调节烛焰、凸透镜和光屏，使它们的中心大致在同一高度，并处在．物距为30cm 时，在光屏上成一个倒立、的实像．
2、物体从焦点处远离凸透镜，在凸透镜另一侧光屏上得到的像越来越________，像到凸透镜的距离越来越___________。
4、在练习调节投影仪的实践活动中，小明通过调节，使屏幕上出现了清晰的画面，这时，教室后排同学要求他将屏幕上的画面再调大一些。
为此，小明的操作应该是：适
当（选填“增大”或“减小”）投影仪与屏幕的距离，并将凸透镜适当
向（选填“上”或“下”）移动。
5、小明同学用焦距为10㎝的放大镜去察看地图，地图与放大镜的距离应该___________10cm （填“大于”、“小于”或“等于”）。
而当摄影师给全班同学照完集体像后，又接着给一个同学照半身像时，就应该___________（填“增大”或“减小”）照相机镜头和这个同学的距离并同时___________（填“增大”或“减小”）镜头到底片的距离。
7、当光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜_____；若想得到一个清晰放大的实像，蜡烛应向_____方向移动，同时光屏应向____方向移动．像的大小是逐渐_____，若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于_____的范围了．
8、小岩同学在做“探究凸透镜成像规律”实验时发现：当他把蜡烛放在距凸透镜40cm处时，在光屏上得到一个清晰等大的像。
此凸透镜的焦距是cm，如果将蜡烛再远离凸透镜10cm，则能成倒立、的实像。
（填“照相机”或“投影仪”）是根据这一原理制成的。
9、完成下图中的光路图．
10、在做“探究凸透镜成像的规律”的实验中：
（l）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是 __________cm。
（2）在做实验时，发现烛焰在光屏上的像清晰但不完整（如图7所示），若要使烛焰在光
屏中心成像，只调节光屏，应将光屏向____________（选填“上”或
“下”）调节。
（3）若将烛焰移至距凸透镜 15cm 处，移动光屏，使烛焰在屏上得到
倒立、__________（选填“放大”或“缩小”）清晰的实像，应用这
一原理制成了____________（举一例即可）。
（4）某同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。
将近视眼镜镜片取下，发现光屏上的像变模糊了。
为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向_____________移动。
（5）图8中有四幅示意图，下面A、B、C、D四个选项中，能正确表示这位同学近视眼成像和矫正情况的是（）
A．②① B．③① C．②④ D．③④
（6）当烛焰通过凸透镜在光屏上成一实像时，如果透镜上有一只小虫在爬动，则光屏上的像的大小将（选填“变大”、“变小”或“不变”），像的明暗
将（选填“变亮”、“变暗”或“不变”）。
北师大版八年级物理下册：6.2“学生实验：探究——凸透镜成像规律”知识归纳练习题(无答案)
6.2“学生实验：探究——凸透镜成像规律”知识归纳练习题一、单选题1.某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u 之间的图象，如图所示，下列判断正确的是（）A. 该凸透镜的焦距是4cmB. 当u=3.5cm时，在光屏上能得到一个缩小的像C. 当u=5cm时成放大的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小2.探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两次成像，则（）A. 像距减小，像变小B. 像距减小，像变大C. 像距增大，像变大D. 像距增大，像变小3.用光学仪器观察物体，下面说法错误的是（）A. 用凸透镜观察自己的指纹，看到的是正立放大的像B. 用凸透镜观察窗外远处的物体，看到的是倒立缩小的像C. 用平面镜观察自己身后远处的物体，看到的是正立等大的像D. 用潜望镜观察远处的物体，看到的是正立缩小的像4.人脸识别系统应用在证件检验、军队安全、安全检查等方面.文物展馆就安装了这一设备.当人们进入场馆门口0.5~1.0m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对（如图所示）由此判断，人脸识别系统的摄像机的镜头：（）A. 相当于凸透镜，焦距可能为0.5mB. 相当于凸透镜，焦距可能为0.1mC. 相当于凹透镜，焦距可能为0.5mD. 相当于凹透镜，焦距可能为0.1m5.如下图，烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像。
如果保持透镜位置不变，把烛焰与光屏的位置对调一下，则A. 光屏上没有像，需调节光屏的位置像才能呈现出来B. 光屏上不能呈现出像，但眼睛透过透镜能看到像C. 由于蜡烛越烧越短，光屏上的像的位置一直在往上移动D. 在光屏上观察到蜡烛的像与蜡烛相比，粗细没有变化6.在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。

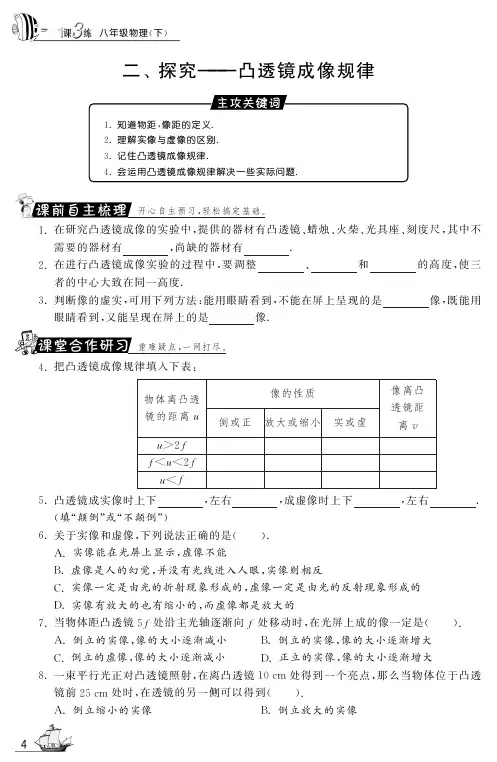

八年级物理下册 6.2 探究 凸透镜成像规律试题(pdf) 北师大版
3.判 断 像 的 虚 实 ,可 用 下 列 方 法 :能 用 眼 睛 看 到 ,不 能 在 屏 上 呈 现 的 是
像 ,既 能 用
眼 睛 看 到 ,又 能 呈 现 在 屏 上 的 是
像.
重 难 疑 点 ,一 网 打 尽 。
4.把 凸 透 镜 成 像 规 律 填 入 下 表 :
物体离凸透 镜的距离u
B.若 它 们 都 成 等 大 的 实 像 ,则 甲 的 像 一 定 比 乙 的 像 短
C.若 它 们 都 成 缩 小 的 实 像 ,则 甲 的 像 一 定 比 乙 的 像 长
D.不 论 成 放 大 还 是 缩 小 的 实 像 ,甲 的 像 都 有 可 能 比 乙 的 像 短
14.有 A、B、C 三块凸透镜,现用这三块透镜做成像实验,当保持各透镜跟烛焰距离相等的
八 年 级 物 理 (下 )
二、探究———凸透镜成像规律
1.知 道 物 距 ,像 距 的 定 义 . 2.理 解 实 像 与 虚 像 的 区 别 . 3.记 住 凸 透 镜 成 像 规 律 . 4.会 运 用 凸 透 镜 成 像 规 律 解 决 一 些 实 际 问 题 .
开 心 自 主 预 习 ,轻 松 搞 定 基 础 。
5
八 年 级 物 理 (下 )
实验序号 1 2 3
物 距 (cm) 30 20 12
像 距 (cm) 15 20 60
成像情况 缩小的像 等大的像 放大的像
则该凸透镜的焦距是( ).
A.小于7.5cm B.等于15cm
C.等 于 10cm
D.大 于 12cm
16.小 华 参 观 展 览 会 ,在 一 个 小 展 室 里 可 见 一 位 女 导 游 在 介 绍 商 品 ,试 着 与 她 握 手 ,却 发 现
北师大版物理八下第六章《学生实验：探究凸透镜成像规律》课后练习
课时作业(二)学生实验:探究——凸透镜成像(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.(2013·东营中考)5月12日上午,央视5台直播了“中国万达”2013黄河口(东营)国际马拉松赛。
此次比赛首次启用航拍,向国内外全方位展示赛事盛况,展现了东营市生态文明典范城市的发展成果。
已知摄像机镜头相当于一个凸透镜,航拍时物距大于2倍焦距。
关于航拍成像的性质,下列说法正确的是( )A.放大、正立的实像B.放大、倒立的实像C.缩小、正立的实像D.缩小、倒立的实像2.在“探究凸透镜成像规律”的实验中,当物体从距透镜较远的地方逐渐移近焦点的过程中,下列说法正确的是( )A.像越来越大,且为正立的实像B.像越来越大,且为倒立的实像C.像越来越小,且为正立的实像D.像越来越小,且为倒立的实像3.(2013·武汉中考)用水彩笔在磨砂电灯泡的侧面画一个你所喜欢的图案,然后接通电源,拿一个凸透镜在灯泡和白墙之间移动,下列情况不可能发生的是( )A.能在墙上看到倒立、缩小的所画图案的像B.能在墙上看到倒立、放大的所画图案的像C.只能在墙上看到放大的所画图案的像D.不能在墙上看到所画图案的像4.(2013·徐州中考)在研究凸透镜成像规律的实验中,当蜡烛距凸透镜20 cm时,在光屏上成缩小的实像,则凸透镜的焦距可能是( )A.5 cmB.10 cmC.15 cmD.20 cm5.蜡烛通过凸透镜在光屏上成清晰的实像,此时若用硬纸板将凸透镜遮住一半,则( )A.光屏上不能成像B.能成像,像是原来的一半C.光屏上仍成完整的像,像比原来的暗D.只有把光屏移动到合适位置,才能成清晰的像二、填空题(本大题共3小题,每空1分,共6分)6.(2013·泰州中考)在探究凸透镜成像规律的实验中,当蜡烛距透镜20 cm时,光屏上得到清晰等大的像,则该透镜的焦距是cm。
增大蜡烛与透镜间的距离,为在光屏上再次得到清晰的像,应将光屏向(选填“靠近”或“远离”)透镜的方向移动。
学年八年级物理下册.学生实验：探究凸透镜成像练习含解析新版北师大版
6.2 学生实验-凸透镜成像规律一、夯实根底1.〔2022•烟台〕在“探究凸透镜成像的规律〞的实验中，所用凸透镜焦距为10cm，当蜡烛从如下图的A位置逐渐移到B位置的过程中，像距及其像的变化情况是〔〕。
A．像距增大，像变大；B．像距减小，像变大；C．像距减小，像变小；D．像距增大，像变小【答案】A。
【解析】凸透镜的焦距是10cm，将点燃的蜡烛从A位置逐渐移到B位置的过程中，由于物距减小，那么像距变大，像变大。
应选A。
2．〔2022•淄博〕在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm 的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，那么〔〕。
A．光屏上会出现倒立放大的实像；B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像；C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像；D．无论怎样移动光屏，光屏上均找不到像【答案】B。
【解析】距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，那么f=10cm；A、假设现将蜡烛移至透镜前25cm处时，此时物距u=25cm，那么物距u＞2f，光屏上成倒立、缩小的实像，故A错误。
B、C、D、如果将蜡烛移动到凸透镜前25cm处，物距增大，像距减小，所以应该将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像，故B正确，CD错误；应选B。
3．〔2022•枣庄〕近年来流行一种“自拍神器〞给旅行者自拍带来方便，如下图，与直接拿自拍相比，利用“自拍神器〞可以〔〕。
A．增大像距；B．增大像的大小；C．缩短景物到镜头距离；D．增大取景范围【答案】D。
【解析】凸透镜成实像时，物距越大，像距越小，像越小；“自拍神器〞与直接拿自拍相比，利用自拍杆可以增大物距，减小像距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果，故D正确，ABC 错误。
应选D。
4．〔2022·临沂〕在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如下图，烛焰在光屏上恰好成一清晰等大的实像，以下说法正确的选项是〔〕。
北师大版物理八年级下册学生实验：探究——凸透镜成像 同步练习
6.2学生实验：探究——凸透镜成像-练习一丶1.在探究“凸透镜成像规律”时，提出的研究问题应该是（）A.凸透镜对光是否有会聚作用B.凸透镜对光是否有发散作用C.像的虚实、大小、正倒跟物距有什么关系D.凸透镜能否成像2.小明所在的小组在探究凸透镜成像规律的实验中，总结了一些结论，不正确的是（）A.凡是实像都是倒立的，凡是虚像都是正立的B.凡是实像，像和物在凸透镜的两侧；凡是虚像，像和物在凸透镜的同侧C.凸透镜所成的实像，可能是放大的，也可能使缩小的D.凸透镜所成的虚像，可能是放大的，也可能是缩小的3.如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在凸透镜的另一侧调节光屏位置可找到一个清晰的像。
这个像是图中的（）4.把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。
若将某一个物体放在此处透镜前20cm处，可得到一个（）A.倒立、缩小的实像 B.倒立、大的实像C.正立、放大的实像D.正立、放大的虚像5.在探究凸透镜成像规律的实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（）二丶1.在“探究凸透镜成像规律”的实验中，凸透镜的光心、烛焰的中心和光屏的中心应该在，其中位于中间。
2.物体到凸透镜的距离叫，用“u”表示；像到凸透镜的距离叫，用“v”表示。
3.通过实验归纳得出凸透镜成像规律：（1）当u>2f时，f<u<2f，成、的像；当f<u<2f 时，v ，成、的像；当u<f时，可以看成一个、的像。
（2）当物距像距时，成实像，实像用光屏承接；当物距像距时，成虚像，虚像用光屏承接。
（3）成实像时，物距变近，像距，像变；像与物左右，上下。
参考答案一丶1.C2.D3.B4.B5.D6.D二丶1.同一水平高度凸透镜2.物距像距3.（1）倒立缩小实>2f 倒立放大实正立放大虚（2）大于能小于虚（3）远大相反颠倒。

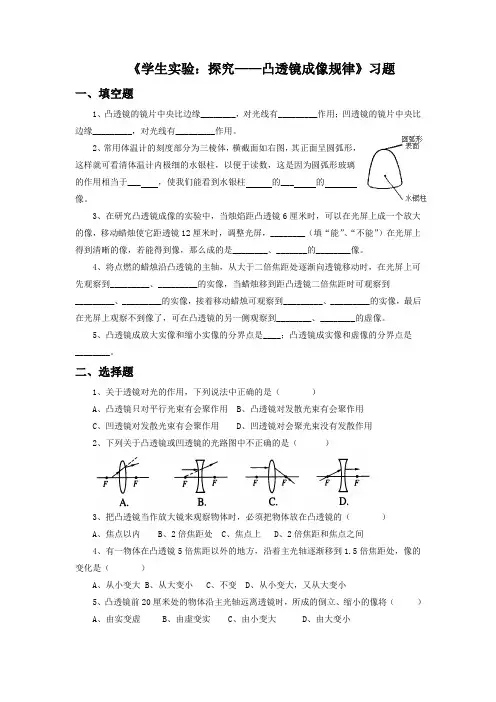

北师大版八年级物理下册 学生实验：探究-凸透镜的成像规律练习题4
《学生实验：探究——凸透镜成像规律》习题一、填空题1、凸透镜的镜片中央比边缘________，对光线有_________作用；凹透镜的镜片中央比边缘_________，对光线有_________作用。
2、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱的___ 的像。
3、在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。
4、将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到________、________的虚像。
5、凸透镜成放大实像和缩小实像的分界点是____；凸透镜成实像和虚像的分界点是________。
二、选择题1、关于透镜对光的作用，下列说法中正确的是（）A、凸透镜只对平行光束有会聚作用B、凸透镜对发散光束有会聚作用C、凹透镜对发散光束有会聚作用D、凹透镜对会聚光束没有发散作用2、下列关于凸透镜或凹透镜的光路图中不正确的是（）3、把凸透镜当作放大镜来观察物体时，必须把物体放在凸透镜的（）A、焦点以内B、2倍焦距处C、焦点上D、2倍焦距和焦点之间4、有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是（）A、从小变大B、从大变小C、不变D、从小变大，又从大变小5、凸透镜前20厘米处的物体沿主光轴远离透镜时，所成的倒立、缩小的像将（）A、由实变虚B、由虚变实C、由小变大D、由大变小。
北师版初中物理八年级下册专题练习二、学生实验——探究凸透镜成像
二、学生实验：探究——凸透镜成像一、填空题1.凸透镜的成像规律：（1）当u>2f时，成倒立缩小的实像，应用于________；（2）当f<u<2f 时，成倒立放大的实像，应用于_________；（3）当u<f时，成正立放大的虚像，应用于_________；（4）u=f是成___________像的分界点；（5）u=2f是成______________________像的分界点；（6）成实像时，物距增大，像距_______，像_______（填“变大”、“变小”或“不变”）。
2.一个焦距为10cm的凸透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、______（填“放大”“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏______（填“能”或“不能”）成像。
3.在探究凸透镜成像规律时，当物距为20cm时，移动光屏，在光屏上得到一个倒立、等大的实像。
当物距为25cm时，移动光屏，可得到一个倒立、______的实像。
当物距为5cm时，成像情况是_______________，在生活中的应用是______。
（选填“放大镜”“照相机”或“投影仪”）4.如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。
当手电筒先作照明用时，调节套筒，使灯泡灯丝处于_______位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向_______（填“左”或“右”）移动，才能在前方屏幕上观察到_________（填“正立”或“倒立”）放大的实像。
二、选择题5.某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A．一定是实像 B．一定是虚像C．一定是放大的像 D．一定是缩小的像6.某同学在研究凸透镜成像规律时作了如下的记录：当物距u1=30厘米时，在光屏上出现倒立、缩小的像；当物距u2=20厘米，在光屏上出现倒立、放大的像；当物距u3=10厘米，在光屏上始终得不到像。
新编物理北师大版八年级下册同步检测题《学生实验：探究——凸透镜成像规律》习题
新编物理北师大版八年级下册同步检测题《学生实验：探究——凸透镜成像规律》习题新编物理北师大版八年级下册同步检测题《学生实验:探究——凸透镜成像规律》习题《学生实验:探究——凸透镜成像规律》习题一、选择题1、一个焦距为10 cm的凸透镜，当物体从离透镜30 cm处逐渐移到离透镜20 cm处的过程中，像与像距的变化为()A、像逐渐变小，像距逐渐变小B、像逐渐增大，像距逐渐增大C、像先小后大，像距逐渐增大D、像逐渐增大，像距逐渐变小2、一个物体在凸透镜前20 cm处，在屏上成一倒立缩小的像，则透镜的焦距f()1A、10 cmf20 cmB、f10 cmC、f10 cmD、f20 cm3、许多家庭的门上都装有防盗门镜(俗称“猫眼”)。
从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。
由此可以断定，此时防盗门镜的作用相当于一个()A、凸透镜B、凹透镜C、凸透镜和凹透镜D、玻璃砖4、如下图是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移到刻度为30 cm处，则()A、移动光屏，可以在屏上得到倒立放大的像B、移动光屏，可以在屏上得到倒立缩小的像2C、移动光屏，可以在屏上得到正立放大的像D、不论光屏移到什么位置，都不能在屏上得到清晰的像5、有一焦距为10 cm的凸透镜，将物体从离凸透镜30 cm处沿主光轴移到距透镜20 cm处，这个过程中所成的像()A、始终是正立、放大的实像B、始终是倒立、放大的实像C、离透镜越来越远，像变大D、离透镜越来越近，像变小二、填空题1、当物距___________ 2倍焦距时，凸透镜成的像是___________实像;当物距___________焦距时，成虚像，并且虚像的尺寸___________。
2、在观察凸透镜成像的实验中，光屏上已成清晰、缩小的3像，当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向____________ (填“靠近”或“远离”)透镜的方向移动，若要观察到烛焰放大的虚像，烛焰到透镜的距离应____________透镜的焦距。
2021年北师大版物理八年级下册6.2《学生实验：探究-凸透镜成像规律》同步练习(含答案)
北师大版物理八年级下册6.2《学生实验：探究-凸透镜成像规律》同步练习一、选择题1.物体沿凸透镜的主轴,从远处逐渐移向焦点过程中,像的位置和大小的变化将是( )A.像逐渐靠近凸透镜,并逐渐变大B.像逐渐靠近凸透镜,并逐渐变小C.像逐渐远离凸透镜,并逐渐变小D.像逐渐远离凸透镜,并逐渐变大2.把凸透镜正对着太阳光,可在距凸透镜15 cm处得到一个最小、最亮的光斑。
若将某一物体放在此透镜前20 cm处,可得到一个( )A.倒立、放大的实像B.倒立、缩小的实像C.正立、放大的实像D.正立、放大的虚像3.将一个凸透镜正对着太阳光，在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20 cm处，则在凸透镜的另一侧光屏上会出现一个( )A.正立、放大的虚像B.正立、缩小的虚像C.倒立、放大的实像D.倒立、缩小的实像4.在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30 cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像.该凸透镜的焦距可能为( )A.5 cmB.10 cmC.15 cmD.18 cm5.在凸透镜的主光轴上放一根木棒，a端在2倍焦距之外，而b端在1倍焦距与2倍焦距之间，如图所示，那么在另一侧所成的像是( )A.a端变细，b端变粗B.a端变粗，b端变细C.a、b端变粗D.a、b端变细6.一天，小聪告诉小亮，放大镜不仅能把物体“放大”还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做实验.他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大的虚像，接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵.关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是( )A.向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像B.向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像C.向远离花朵的方向移动放大镜，看到的是花朵的正立缩小的虚像D.向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小的实像7.如图所示是小明同学在2016年杭州G20峰会期间拍摄的G20标志的照片，下列说法正确的是( )A.遮住一半镜头，仍能照出完整物体B.拍摄时底片上的像是倒立放大的实像C.小明所使用的照相机的镜头相当于凹透镜D.要想使像小一些，小明应靠近标志，调节暗箱长度后再拍摄8.某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，关于a、b、c、d 四点的成像情况，他归纳出下列说法，其中错误的是( )A.烛焰位于a点时，屏上出现的实像最小B.烛焰位于c点时，屏上出现的实像最大C.烛焰位于b点时，屏上出现的实像最大D.烛焰位于d点时，成正立放大的虚像9.小林同学在做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像(像未在图中画出来)，下列说法正确的是( )A.光屏上形成的是烛焰倒立等大的实像B.图中成像特点与照相机成像特点完全相同C.将蜡烛移到光具座10 cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D.将蜡烛移到光具座40 cm刻度线处，保付凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像10.将一个凸透镜正对着太阳光,在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑,将一个物体放在该凸透镜主光轴上距光心20 cm处,则在凸透镜的另一侧光屏上会出现一个( )A.正立、放大的虚像B.正立、缩小的虚像C.倒立、放大的实像D.倒立、缩小的实像二、填空题11.做研究凸透镜成像规律的实验时,放好仪器,调节、和,使它们中心的高度相同,即都处在透镜的主轴上,叫共轴调节。
2024年北师大版八年级下册物理第六章常见的光学仪器专题训练2凸透镜成像规律
B.是凸透镜，焦距为25 cm
C.是凹透镜，焦距可能为15 cm
D.是凹透镜，焦距为25 cm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
A
）
方法点睛：凸透镜成像时，当物体在凸透镜的二倍焦距以
外时，物体移动速度大于像的移动速度；当物体在凸
透镜一倍焦距和二倍焦距之间时，物体移动速度小于
中，像的大小和像距的变化情况是（ B ）
A.像变小，像距变小
B.像变大，像距变大
C.像变大，像距变小
D.像变小，像距变大
1
2
3
4
5
6
7
8
9
10
11
12
13
14
9.将点燃的蜡烛放在距凸透镜20 cm处时，在另一侧距凸透镜
20 cm处的光屏上出现了清晰的像。保持物距不变，更换一
个焦距为15 cm的凸透镜，要想在光屏上出现清晰的像，下
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像
1
2
3
4
5
6
7
8
9
10
11
12
13
14
2.[2023·上海二模改编]已知某物体透过凸透镜在距离透镜25
cm的光屏上成放大的像，若将物体移动到距离凸透镜30
D ）
cm处，则此时成（
A.放大的虚像
B.正立的虚像
C.放大的实像
D.缩小的实像
1
2
判断凸透镜的焦距f的范围是（ D ）
A.20 cm＜f
