CASS 9.0的野外操作码
南方cass作业流程、快捷键和简码
居民地和垣栏
独立地物（工矿）
路灯 杆式照射灯 垃圾台 喷水池 游泳池 避雷针 抽水机 独立坟 散坟 岗楼 旗杆 风车
bzd jyz swz ldz qxz hbj dsf xcl ltw cm jdb dgc或qc sgc fqc cs syc gyd dyd ygs yd jky lmd tdd jkc dmc gjt gjd ltt lff sx sxf jnb jnf ldd ldf stt stf yc ycf db dbf jss jsf
自定义简码(二)适合比较生手的仪器操作员进行编码外业采集 广西国土测绘院
植被地类范围线在符号填充时才使用
编码原则是取地物名称的声母,不超过三个。 因为一些字母组合被占用,如"yt"被阳台优先使用,所以鱼塘 用"ytt"表示,故带“*”号的简码需要另行记住。 你也可以自定义成你所喜欢或常用的简码，如改成清华山维的 编码，修改cass安装目录下的JCODE文件即可,也可以使用林永 海已经定义好的JCODE文件，见“林”文件夹，快捷键类似。
高柱色等信号机 矮柱色灯信号机 (有栏木铁路)平交口
管线及附属设施
高压线 低压线 通讯线 地面上管道 架空管道 上水检修井（自来水） 下水检修井（污水） 电力(井)盖 电信井盖 煤气井盖 不明井盖 污水篦子(下水道) 电杆 变压器 电线塔 电缆标 通信标 电线入地口 通讯入地口 消防栓 阀门 水龙头 变电室 变电室范围线 单线沟 双线沟 干沟 鱼塘* 无坎鱼塘 水崖线 水井 输水槽 流向 拦水坝 滚水坝 滚水坝虚线
gzs azs pjk gyx dyx txx dms jkg ssj或zls xsj或ws dlg dxj mqj bmj wsb或xsd dg byq dxt dlb txb dxr txr xfs fm slt bds bdf dxg sxg gg ytt wky syx sj ssc lx lsb gsb gsx cj
cass-简码识别
cass-简码识别cass 简码法1、简码引导文件中平行体：P,线上点号,通过点号因CASS6中可能存在BUG，因此可能要重复执行两次简码引导才能画出平行实体2、添加自定义野外操作码方法先在操作手册中查出相应地貌地物的CASS内码，再在jcode.def中新添加一行，并输入相应的野外操作码与对应的内码，如：添加了水涯线的野外操作码为：Q10,181101其中Q10是自定义的野外操作码，181101是水涯线的CASS内码砖房的野外操作码：F7,141121野外操作码由一个字母加两位数字组成，无效的0可以省略，如F07与F7等价如果要带参数而野外操作码又不足三位，则操作码与参数间需加“-”，如F2-2,141121表示房屋参数的2层，因F2不足三位因此野外操作码的“F2”与参数层数的“2”间要加“-”，但如果野外操作码是三位则参数可直接紧跟野外操作码如：F022,141121两种方法效果相同自定义野外操作码时请遵循CASS的约定，即表示线型的用“X”，拟合线型用“Q”，坎类用“K”，拟合坎类则用“U”，如：表D-1 线面状地物符号代码表===================================================================== ==================坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类： W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类： D + 数 (0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)管线类： G + 数(0-架空(大)，1-架空(小)，2-地面上的，3-地下的，4-有管堤的)植被土质：拟合边界：B - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)不拟合边界： H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…)控制点： C + 数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点)===================================================================== ==================点状地物符号代码均以“A”开头，详情请参阅“用户手册”“附录A CASS野外操作码”部分3、坎类带有坡毛的图示坡毛均画在前进方向的左铡，因此在编号时请按此确定方向，但对于已编好编号的可用线型换向命令“H”随时换向4、成图时最好用无简码坐标数据文件、简码坐标数据文件、引导码一起使用，最方便的是使用无简码坐标数据文件+简码引导文件方法a.无简码坐标数据文件就是只含有点号、X、Y、H的简单坐标高程数据文件，文件结构如下：点号,,Y(E)，X(N)，H在点号与Y值间必须予留简码位置，但可不输入简码b.简码引导文件就是通过点号来定义地物地貌的代码文件：⑴ 每一行表示一个地物；?⑵ 每一行的第一项为地物的“地物代码”(即野外操作码，在jcode.def中定义后即与CASS内码对应了，也可理解为CASS内码的助记码)，以后各数据为构成该地物的各测点的点号(依连接顺序的排列)；⑶ 同行的数据之间用逗号分隔；⑷ 表示地物代码的字母要大写；⑸用户可根据自己的需要定制野外操作简码如（以下以“;”开头的为下一行的解释内容，非引导文件内容，去掉以“;”开头的注释内容后为一完整的简码引导文件）：;D1定义高压电线，后续点依次相连，各点上画有电杆与表示电力线的双箭头D1,H293,H009,HY033,HY001,HY014;D3定义通讯线，后续点依次相连D3,HY013,HY011,HY004,HY021,HY023,HY031,H003,H008;C0定义不埋石图根点，不同控制点用C0、C1等表示，具体请查用户手册，C0之后紧接写入图中的点名，逗号之后是该控制点在坐标文件中的点号C0-H6,H6;U0定义加固陡坎，后续点依次相连，陡坎线拟合，如用“K0”则不拟合陡坎线U0,H3152,H3149,H3155,H3156,H291,H010,H007,H006,H005,H004,H002,HY034,H Y032,HY030,HY029,HY028,HY027,HY026,HY025,HY024,HY042,HY022,HY095,HY09 8,HY002,HY003,HY004,HY005,HY006,HY007,HY008,HY009,HY076,HY010,HY012,H Y015;Q10是本人在jcode.def中自定义的水涯线的野外操作码，系统默认中无此代码，对应内码为：181101，在jcode.def中新加一行：Q10,181101，保存后重启CASS即可生效Q10,HY075,HY073,HY072,HY071,HY070,HY068,HY067,HY066,HY065,HY064,HY063 ,HY062,HY061,HY060,HY059,H139,H140,H141,H142,H143,H144,H145,H146,H147 ,H148,H170,H149,HY056,HY057,H151,H152,H089,H090,H091,H093,H094,H095,H 096,H097,H212,H213,H214,H232,H233,H289;K5定义陡崖K5,H3162,H3160K5,H3003,H3002;同前Q10,1161,1162,1163,1164,1165,1166,1167;A87,以“A”开头的是点状地物，此表示纪念碑，系统中有此代码A87,1153A87,1043;A42表示独立电线杆A42,1148;拟合曲线，此表示公路Q0,1085,1086,1087,1088,1089,1090,1157,1158,1159,1160,C3Q0,1147,1149,1150,1151;F7表示砖房，后接依序三点或多点，系统中无此代码，本人自定义，jcode.def 中加一行：F7,141121F7,9001,1055,1057;同“C0-H6,H6”C0-C3,C3C0-C4,C4C0-C4_1,C4-1;拟合封闭边线旱地B0,1154,1155,1156,1157,1090,1089,1088;非拟合封闭边线旱地H0,1046,1048,1045,1051,1053,1049,1036,1034,1032,1030,1029,1023,1022,1 021,1020,1025,1026,1035,1042,1044;非加固坎K0,1025,1024,1023K0,1026,1028,1029K0,1035,1033,1031,1030K0,1042,1037,1039,1041,1032K0,1044,1040,1038,1034K0,1045,1047,1049;B10表示沙滩区域，后续点依次相连并封闭，系统中无此代码，本人自定义，B 表示区域性地物，边线封闭并拟合，jcode.def中加一行：B10,186510B10,3327,3323,3322,3321,3320,3319,3226,3318,3317,3316,3227,3315,3334, 3333,3331,3330,3329,33285、不同比例出图对高程注记的密度有不同要求，如果是针对1:500制作的图需要在1:2000比例尺下出图时，需要抽稀高程注记，此时可利用展高程点的过滤功能即在展高程点时提示“注记高程点的距离（米）：”时输入规范要求的高程注记的间距，如在1：2000比例尺下要求3～5cm注记一个高程点，对应的距离是60～100米，此时只要输入这之间的任一个数值即可过滤掉小于此距离的高程注记，这只是针对出图进行的展点，要生成DTM和等高线则可不过滤，在出图之前，关闭其它层只打开“GCD”层并删除该层上的所有对象，重新按出图要求展一次高程点并进行过滤即可。
CASS野外操作编码表
7-盐碱地，8-沙地，9-花圃) 圆形物：Y+数(0半径，1-直径两端点，2-圆周三点) 平行体:P+(X(0-9)，Q(0-9)，K(0-6)，U(0-6)…) 控制点：C+数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，
宗教设施 A97塔形建筑物 A98独立坟
A99坟地
表D-3 描述连接关系的符号的含义
符号
含义
+
本点与上一点相连，连线依测点顺序进行
-
本点与下一点相连，连线依测点顺序相反方向进行
n+
本点与上n点相连，连线依测点顺序进行
n-
本点与下n点相连，连线依测点顺序相反方向进行
p
本点与上一点所在地物平行
np
本点与上n点所在地物平行
5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点) 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
表D-2点状地物符号代码表
符号类别
编码及符号名称
A00水文站
A01停泊场
A02航行灯塔 A03航行灯桩 A04航行灯船
表D-1线面状地物符号代码表 坎类(曲)：K(U)+数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)：X(Q)+数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，
cass-简码识别
cass 简码法1、简码引导文件中平行体：P,线上点号,通过点号因CASS6中可能存在BUG，因此可能要重复执行两次简码引导才能画出平行实体2、添加自定义野外操作码方法先在操作手册中查出相应地貌地物的CASS内码，再在jcode.def中新添加一行，并输入相应的野外操作码与对应的内码，如：添加了水涯线的野外操作码为：Q10,181101其中Q10是自定义的野外操作码，181101是水涯线的CASS内码砖房的野外操作码：F7,141121野外操作码由一个字母加两位数字组成，无效的0可以省略，如F07与F7等价如果要带参数而野外操作码又不足三位，则操作码与参数间需加“-”，如F2-2,141121表示房屋参数的2层，因F2不足三位因此野外操作码的“F2”与参数层数的“2”间要加“-”，但如果野外操作码是三位则参数可直接紧跟野外操作码如：F022,141121两种方法效果相同自定义野外操作码时请遵循CASS的约定，即表示线型的用“X”，拟合线型用“Q”，坎类用“K”，拟合坎类则用“U”，如：表D-1 线面状地物符号代码表===================================================================== ==================坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟)线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)垣栅类： W + 数(0,1-宽为0.5米的围墙，2-栅栏，3-铁丝网，4-篱笆，5-活树篱笆，6-不依比例围墙，不拟合，7-不依比例围墙，拟合)铁路类： T +数(0-标准铁路(大比例尺)，1-标(小)，2-窄轨铁路(大)，3-窄(小)，4-轻轨铁路(大)，5-轻(小)，6-缆车道(大)，7-缆车道(小)，8-架空索道，9-过河电缆)电力线类： D + 数 (0-电线塔，1-高压线，2-低压线，3-通讯线)房屋类： F +数 (0-坚固房，1-普通房，2-一般房屋，3-建筑中房，4-破坏房，5-棚房，6-简单房)。

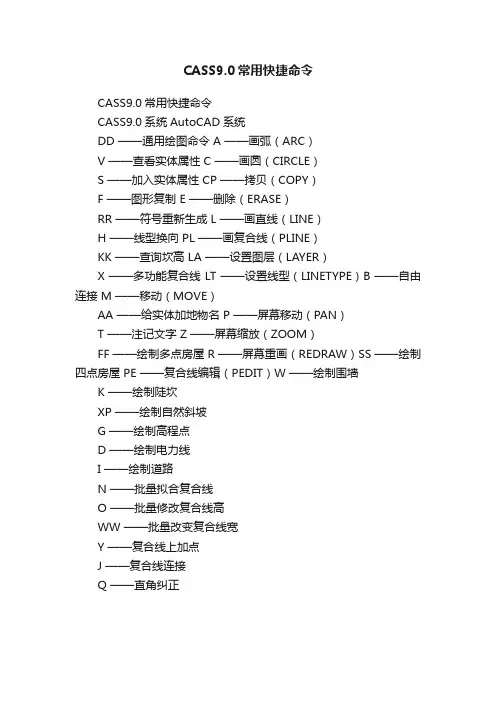

CASS9.0常用快捷命令
CASS9.0常用快捷命令
CASS9.0常用快捷命令
CASS9.0系统AutoCAD系统
DD ——通用绘图命令 A ——画弧（ARC）
V ——查看实体属性 C ——画圆（CIRCLE）
S ——加入实体属性 CP ——拷贝（COPY）
F ——图形复制 E ——删除（ERASE）
RR ——符号重新生成 L ——画直线（LINE）
H ——线型换向 PL ——画复合线（PLINE）
KK ——查询坎高 LA ——设置图层（LAYER）
X ——多功能复合线 LT ——设置线型（LINETYPE）B ——自由连接 M ——移动（MOVE）
AA ——给实体加地物名 P ——屏幕移动（PAN）
T ——注记文字 Z ——屏幕缩放（ZOOM）
FF ——绘制多点房屋 R ——屏幕重画（REDRAW）SS ——绘制四点房屋 PE ——复合线编辑（PEDIT）W ——绘制围墙K ——绘制陡坎
XP ——绘制自然斜坡
G ——绘制高程点
D ——绘制电力线
I ——绘制道路
N ——批量拟合复合线
O ——批量修改复合线高
WW ——批量改变复合线宽
Y ——复合线上加点
J ——复合线连接
Q ——直角纠正。

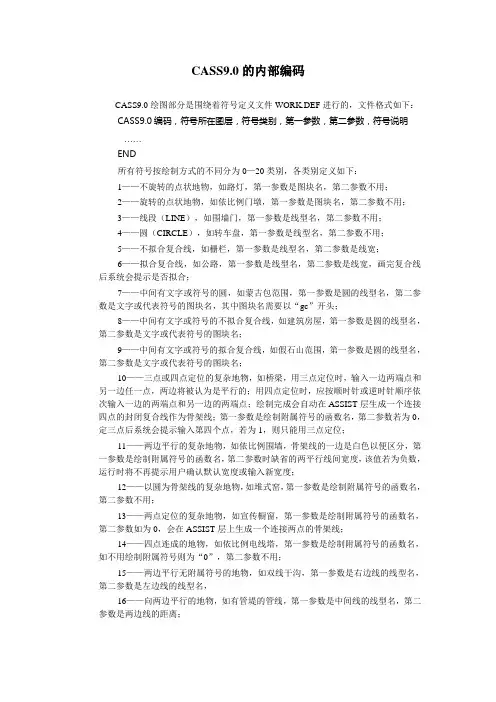

CASS9.0的内部编码
CASS9.0的内部编码CASS9.0绘图部分是围绕着符号定义文件WORK.DEF进行的，文件格式如下：CASS9.0编码，符号所在图层，符号类别，第一参数，第二参数，符号说明……END所有符号按绘制方式的不同分为0—20类别，各类别定义如下：1——不旋转的点状地物，如路灯，第一参数是图块名，第二参数不用；2——旋转的点状地物，如依比例门墩，第一参数是图块名，第二参数不用；3——线段（LINE），如围墙门，第一参数是线型名，第二参数不用；4——圆（CIRCLE），如转车盘，第一参数是线型名，第二参数不用；5——不拟合复合线，如栅栏，第一参数是线型名，第二参数是线宽；6——拟合复合线，如公路，第一参数是线型名，第二参数是线宽，画完复合线后系统会提示是否拟合；7——中间有文字或符号的圆，如蒙古包范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名，其中图块名需要以“gc”开头；8——中间有文字或符号的不拟合复合线，如建筑房屋，第一参数是圆的线型名，第二参数是文字或代表符号的图块名；9——中间有文字或符号的拟合复合线，如假石山范围，第一参数是圆的线型名，第二参数是文字或代表符号的图块名；10——三点或四点定位的复杂地物，如桥梁，用三点定位时，输入一边两端点和另一边任一点，两边将被认为是平行的；用四点定位时，应按顺时针或逆时针顺序依次输入一边的两端点和另一边的两端点；绘制完成会自动在ASSIST层生成一个连接四点的封闭复合线作为骨架线；第一参数是绘制附属符号的函数名，第二参数若为0，定三点后系统会提示输入第四个点，若为1，则只能用三点定位；11——两边平行的复杂地物，如依比例围墙，骨架线的一边是白色以便区分，第一参数是绘制附属符号的函数名，第二参数时缺省的两平行线间宽度，该值若为负数，运行时将不再提示用户确认默认宽度或输入新宽度；12——以圆为骨架线的复杂地物，如堆式窑，第一参数是绘制附属符号的函数名，第二参数不用；13——两点定位的复杂地物，如宣传橱窗，第一参数是绘制附属符号的函数名，第二参数如为0，会在ASSIST层上生成一个连接两点的骨架线；14——四点连成的地物，如依比例电线塔，第一参数是绘制附属符号的函数名，如不用绘制附属符号则为“0”，第二参数不用；15——两边平行无附属符号的地物，如双线干沟，第一参数是右边线的线型名，第二参数是左边线的线型名，16——向两边平行的地物，如有管堤的管线，第一参数是中间线的线型名，第二参数是两边线的距离；17——填充类地物，如各种植被土质填充，第一参数是填充边界的线型，第二参数若以“gc”开头，则是填充的图块名，否则是按阴影方式填充的阴影名，如果同时填充两种图块，如改良草地，则第二参数有两种图块的名字，中间以“-”隔开；18——每个顶点有附属符号的复合线，如电力线，第一参数是绘制附属符号的函数名，第二参数若为1，复合线将放在ASSIST层上作为骨架线。
CASS学习教程
目录第一章 CASS 9.0 安装1.1 CASS 9.0 的运行环境1.2 CASS 9.0 的安装1.3 CASS 9.0 更新卸载第二章 CASS 9.0 快速入门第三章测制地形图3.1 准备3.2 绘制平面图3.3 绘制等高线3.4 编辑与整饰第四章测制地籍图4.1 绘制地籍图4.2 宗地属性处理4.3 绘制宗地图4.4 绘制地籍表格第五章土地详查与勘测定界5.1 土地详查5.2 勘测定界中块状工程作业一般流程5.3 勘测定界中线状工程作业一般流程5.4 土地勘测定界成果第六章 CASS 在数据入库中的应用6.1 属性结构设置与编辑6.2 图形实体检查6.3 数据输出第七章 CASS 9.0 在工程中的应用7.1 基本几何要素的查询7.2 土方量的计算7.3 断面图的绘制7.4 公路曲线设计7.5 面积应用7.6 图数转换第八章数字地图管理8.1 数字地图管理概述8.2 图幅管理第九章 CASS 在市政监管中的应用9.1 数字市政监管概述9.2 CASS 在城市部件调查中的应用9.3 CASS 中市政监管操作流程第十章白纸图数字化10.1 用手扶跟踪法进行老图数字化10.2 用 CASS 9.0 进行扫描矢量化10.3 用 CASSCAN 进行扫描矢量化第十一章电子平板成图11.1 准备工作11.2 电子平板测图11.3 总结第十二章.. CASS 9.0打印指南12.1 打印出图的操作附录 A CASS 9.0 的野外操作码第二章 CASS 9.0 快速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入 CASS 9.0 的大门。
高级用户可以跳过本章。
CASS 9.0 安装之后，我们就开始学习如何做一幅简单的地形图。
本章以一个简单的例子来演示地形图的成图过程；CASS 9.0 成图模式有多种，这里主要介绍“点号定位”的成图模式。
例图的路径为 C:\CASS9.0\demo\study.dwg （以安装在 C：盘为例）。
cass编码成图编码表
A68
加油站
A69
气象站
A70
路灯
A71
照射灯
A72
喷水池
A73
垃圾台
A74
旗杆
A75
亭
A76
岗亭.岗楼
A77
钟楼.鼓楼.城楼
A78
水塔
A79
水塔烟囱
A80
环保监测点
A81
粮仓
A82
风车
A83
水磨房.水车
A84
避雷针
A85
抽水机站
A86
地下建筑物天窗
宗教设施
A87
纪念像碑
A88
碑.柱.墩
A89
不拟合边界：H -数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5-行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)
圆形物：Y +数(0半径，1-直径两端点，2-圆周三点)
平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…)
控制点：C +数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点)
4．观测平行体时，操作码为“p”或“np”。其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。如图D-4所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本点与下一点相连，连线依测点顺序相反方向进行
1 2 1 2
1（F1）2+ 1（F1）2-
操作码的具体构成规则如下：
1．对于地物的第一点，操作码=地物代码。
如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码
2．连续观测某一地物时，操作码为“+”或“-”。
其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。
在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。
图D-2 连续观测点的操作码
3．交叉观测不同地物时，操作码为“n+”或“n-”。
其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数)，还可用“+A ＄”或“-A＄”标识断点，A＄是任意助记字符，当一对A＄断点出现后,可重复使用A＄字符。
如图D-3所示。
图D-3 交叉观测点的操作码
4．观测平行体时，操作码为“p”或“np”。
其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n 个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。
若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。
因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。
如图D-4所示。
图D-4 平行体观测点的操作码
数字化地形地籍成图系统CASS9.0。
