cass7.0使用编码
CASS野外操作编码表
7-盐碱地，8-沙地，9-花圃) 圆形物：Y+数(0半径，1-直径两端点，2-圆周三点) 平行体:P+(X(0-9)，Q(0-9)，K(0-6)，U(0-6)…) 控制点：C+数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4-三角点，
宗教设施 A97塔形建筑物 A98独立坟
A99坟地
表D-3 描述连接关系的符号的含义
符号
含义
+
本点与上一点相连，连线依测点顺序进行
-
本点与下一点相连，连线依测点顺序相反方向进行
n+
本点与上n点相连，连线依测点顺序进行
n-
本点与下n点相连，连线依测点顺序相反方向进行
p
本点与上一点所在地物平行
np
本点与上n点所在地物平行
5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界址点) 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
表D-2点状地物符号代码表
符号类别
编码及符号名称
A00水文站
A01停泊场
A02航行灯塔 A03航行灯桩 A04航行灯船
表D-1线面状地物符号代码表 坎类(曲)：K(U)+数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄，5-陡崖，6-干沟) 线类(曲)：X(Q)+数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公路，5-地类界，
南方CASS成图软件
一、CASS7.0顶部下拉菜单的操作顶部下拉菜单包括文件、工具、编辑、显示、数据、绘图处理、地籍、土地利用、等高线、地物编辑等几项子菜单。
（一）文件此菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
1．新建图形文件功能：建立一个新的绘图文件操作：点取该菜单后，命令行提示区会出现：“输入样板文件名[无（.）<acadiso.dwt>：”。
2．修复破坏的图形文件功能：自动修复毁坏的图形操作：点取该菜单后，按弹出对话框选择要进行修复的文件。
当系统检测到图形已被损坏，则打开文件时会自动启动本菜单对其修复。
3．加入CASS环境功能：将CASS7.0系统的图层、图块、线型等加入在当前绘图环境中操作：点取该菜单即可。
当打开一副由其他软件作的图后，在进行编辑之前最好执行此项操作，否则由于图块、图层等的缺失可能会导致系统无法正常运行。
4．CASS7.0参数配置功能：设置CASS7.0的各项参数配置操作：选择该项功能后，出现会“CASS7.0参数设置”对话框。
该对话框内有四个选项卡：“地物绘制”、“电子平板”、“高级设置”、“图框设置”，可根据实际需要进行参数设置。
5．AutoCAD系统配置功能：设置CASS7.0的平台2006的各种参数操作：选择该菜单后，会出现“AutoCAD系统配置”对话框，根据实际需要进行参数设置。
（二）工具此菜单主要用于编辑图形时提供绘图工具。
“工具”菜单集成了AutoCAD绘制功能且提供了CASS所具有的前方交会、边长交会、方向交会和支距量算四种按测量数据确定点位的作图方法，下面举例说明此菜单用法。
1．前方交会功能：用两个夹角交会一点。
操作：选择该菜单后，按命令行提示输入点和角度2．边长交会功能：用两条边长交会出一点操作：选择该菜单后，按命令行提示输入边长当两边长之和小于两点之间的距离不能交会；两边太长，即交会角太小也不能交会3．方向交会功能：将一条边绕一端点旋转指定角度与另一边交会出一点操作：选择该菜单后，按命令行提示进行4．支距量算功能：已知一点到一条边垂线的长度和垂足到其一端点的距离得出该点操作：选择该菜单后，按命令行提示进行。
CASS7.0用户手册目录及附录ACASS7.0的野外操作码(可编辑修改word版)
坎类(曲)： K(U) + 数(0-陡坎，1-加固陡坎，2-斜坡，3-加固斜坡，4-垄， 5-陡崖，6-干沟)
线类(曲)： X(Q) + 数(0-实线，1-内部道路，2-小路，3-大车路，4-建筑公 路，5-地类界，6-乡.镇界，7-县.县级市界，8-地区.地级市界，9-省界线)
不拟合边界：H - 数(0-旱地，1-水稻，2-菜地，3-天然草地，4-有林地，5行树，6-狭长灌木林，7-盐碱地，8-沙地，9-花圃)
圆形物： Y + 数(0 半径，1-直径两端点，2-圆周三点)
平行体: P + (X(0-9)，Q(0-9)，K(0-6)，U(0-6)…) 控制点： C + 数(0-图根点，1-埋石图根点，2-导线点，3-小三角点，4三角点，5-土堆上的三角点，6-土堆上的小三角点，7-天文点，8-水准点，9-界
A56 地磅
A61 盐井
A57 起重机
A62 废弃的小矿 井
A58 探井
A63 废弃的平 峒洞口
A64 废弃的竖井 井口
A65 开采的小矿 井
A66 开采的平峒 洞口
A67 开采的竖井 井口
A68 加油站
A69 气象站
A70 路灯
A71 照射灯
A72 喷水池
A73 公共设施 垃圾台
A74
A75
旗杆
亭
A41 无线电杆. 塔
A42 电杆
军事设施 A43 旧碉堡
A44 雷达站
道路设施 A45 里程碑
独立树 A50 阔叶独立树
A46 坡度表
A47 路标
A48 汽车站
第四章 CASS7.0的文件结构
第四章CASS7.0的文件结构4.1 坐标数据文件坐标数据文件是CASS最基础的数据文件，扩展名是“DAT”，无论是从电子手簿传输到计算机还是用电子平板在野外直接记录数据，都生成一个坐标数据文件，其格式为：1点点名，1点编码，1点Y（东）坐标，1点X（北）坐标，1点高程…N点点名，N点编码，N点Y（东）坐标，N点X（北）坐标，N点高程说明：①文件内每一行代表一个点；②每个点Y（东）坐标、X（北）坐标、高程的单位均是“米”；③编码内不能含有逗号，即使编码为空，其后的逗号也不能省略。
④所有的逗号不能在全角方式下输入。
4.2 编码引导文件编码引导文件是用户根据“草图”编辑生成的，文件的每一行描绘一个地物，数据格式为(如WMSJ.YD所示)：Code，N1，N2，……，Nn，E其中：Code为该地物的地物代码；Nn为构成该地物的第n点的点号。
值得注意的是：N1、N2、……、Nn的排列顺序应与实际顺序一致。
每行描述一地物，行尾的字母E为地物结束标志。
最后一行只有一个字母E，为文件结束标志。
显然，引导文件是对无码坐标数据文件的补充，二者结合即可完备地描述地图上的各个地物。
4.3 权属引导文件该文件的作用是以宗地为单位描述权属信息及界址点信息。
它与坐标数据文件结合可生成权属信息文件。
其格式如下(如south.yd所示)：宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，E宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，E……宗地号，宗地名，土地类别，界址点号，界址点号，……，界址点号，EＥ说明：①每行描述一宗地，行尾的字母E为宗地结束标志；②最后一行只有一个字母E，为文件结束标志；③宗地号的编号方法：宗地号 = 街道号(地籍区号) + 街坊号(地籍子区) + 宗地号(地块号)系统默认： 3位数字(XXX) 2位数字(XX) 5位数字(XXXXX) 街道号和街坊号的位数可通过地籍参数配置给定。
CASS7.0步骤

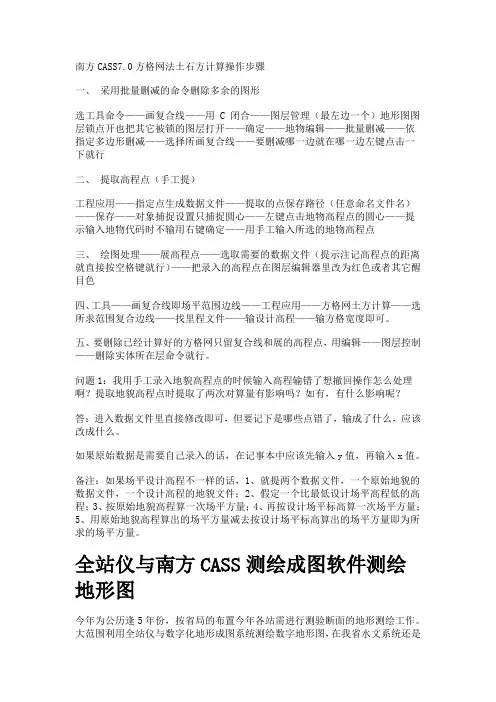

南方CASS7.0方格网法土石方计算操作步骤一、采用批量删减的命令删除多余的图形选工具命令——画复合线——用 C 闭合——图层管理（最左边一个）地形图图层锁点开也把其它被锁的图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点（手工提）工程应用——指定点生成数据文件——提取的点保存路径（任意命名文件名）——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点的圆心——提示输入地物代码时不输用右键确定——用手工输入所选的地物高程点三、绘图处理——展高程点——选取需要的数据文件（提示注记高程点的距离就直接按空格键就行）——把录入的高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线即场平范围边线——工程应用——方格网土方计算——选所求范围复合边线——找里程文件——输设计高程——输方格宽度即可。
五、要删除已经计算好的方格网只留复合线和展的高程点，用编辑——图层控制——删除实体所在层命令就行。
问题1：我用手工录入地貌高程点的时候输入高程输错了想撤回操作怎么处理啊？提取地貌高程点时提取了两次对算量有影响吗？如有，有什么影响呢？答：进入数据文件里直接修改即可，但要记下是哪些点错了，输成了什么，应该改成什么。
如果原始数据是需要自己录入的话，在记事本中应该先输入y值，再输入x值。
备注：如果场平设计高程不一样的话，1、就提两个数据文件，一个原始地貌的数据文件，一个设计高程的地貌文件；2、假定一个比最低设计场平高程低的高程；3、按原始地貌高程算一次场平方量；4、再按设计场平标高算一次场平方量；5、用原始地貌高程算出的场平方量减去按设计场平标高算出的场平方量即为所求的场平方量。
全站仪与南方CASS测绘成图软件测绘地形图今年为公历逢5年份，按省局的布置今年各站需进行测验断面的地形测绘工作。
大范围利用全站仪与数字化地形成图系统测绘数字地形图，在我省水文系统还是第一次，面对此项新的工作，有的同事可能会感到无从下手，应朋友的邀请，在此把本人这几年利用全站仪和CASS软件方面的一些感受写出来，仅供各位同事参考。
cass7.0编码成图方法[整理]
![cass7.0编码成图方法[整理]](https://img.taocdn.com/s3/m/6973899f6429647d27284b73f242336c1eb930dc.png)
Cass7.0编码成图方式根据地形条件和使用的设备不同，数字测图有不同的作业模式，总的来说，可区分为两大作业模式，数字测记模式和电子平板测绘模式，测记式是目前数字化测图工作的主要作业方法。
针对记录几何信息和属性信息的方法不同，测记式又可分为编码法和无码法。
编码法：根据一定的编码规则，描述测点的几何关系和属性，事后计算机能根据这些编码自动处理测点绘制成图。
无码法：又称草图法，通过示意图记录几何和属性信息，内业人机交互编辑成图。
一、“无码法”工作方式1、定显示区（以YMSJ.dat为例）2、设定定点方式，可选择点号定位或坐标定位。
（右侧屏幕菜单栏）3、地形图绘制(人机交互绘图)以下只是参考，可不按照此来进行操作，可随意发挥，尽量内容丰富一些。
a.展野外测点点号，以YMSJ.dat为例，比例设为1:1000。
b.居民地→普通房屋→四点简单房屋，（以已知三点为例，33,34,35）四点棚房，（以已知三点为例，37,38,41）四点破坏房屋（60,58,59）四点建筑中房屋（12,14,15）居民地→一般房屋→四点房屋，（以已知三点为例，27,28,29）多点一般房屋（50,51,52,53,54,55,56,57，C闭合）居民地→垣栅→依比例围墙，（9,10,11）宽度可自行设定。
篱笆（47,48,23,43）地貌土质→坡坎→未加固陡坎，（19,20,21）如若修改断齿线的方向，可通过操作“地物编辑”→“线型换向”改变方向。
交通设施→铁路→依比例一般铁路，（25,26,6,7）拟合在命令栏输入Y，不拟合直接回车。
公路→平行等级公路（16,22,8）边点式/边宽式都可以植被园林→园地→果园（45,42,24,5）拟合Y二、“编码法”工作方式1、编辑→编辑文本文件，以DEMO/WMSJ.yd为例2、绘图处理→编码引导，编码引导文件选DEMO/WMSJ.yd，坐标数据文件选DEMO/WMSJ. dat，提示引导完毕，点击全图图标，可观察计算机自动绘出图形。
南方cass7.0用户手册第二章CASS7.0快速入门
CASS7.0用户手册第二章速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS的大门。
高级用户可以跳过本章。
CASS7.0安装之后，我们就开始学习如何做一幅简单的地形图。
本章以一个简单的例子来演示地形图的成图过程；CASS7.0成图模式有多种，这里主要介绍“点号定位”的成图模式。
例图的路径为C:\cass70\demo\study.dwg（以安装在C：盘为例）。
初学者可依照下面的步骤来练习，可以在短时间内学会作图。
图2-1 例图study.dwg图2-2 “定显示区”菜单1.定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。
进入CASS7.0主界面，鼠标单击“绘图处理”项，即出现如图2-2下拉菜单。
然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。
这时，需要输入坐标数据文件名。
可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。
这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 选择“定显示区”数据文件图2-4选择“点号定位”数据文件2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。
输入点号坐标数据文件名C:＼CASS7.0＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。
再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。
图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。
野外编码在CASS7．0的优化与实现
野外编码在CASS7．0的优化与实现包华杰【摘要】文章在分析CASS7．0现有野外编码的基础上，对野外编码进行改进、优化与功能上的增强，使其更加适合野外测量的编码工作，有效地提高了内外业测量的工作效率。
【期刊名称】《南方国土资源》【年(卷),期】2011(000)007【总页数】3页(P50-52)【关键词】野外编码;CASS7．0;全站仪;RTK接收机【作者】包华杰【作者单位】钦州市测绘院,广西钦州535000【正文语种】中文【中图分类】F407.361.4随着测绘技术的不断发展，测绘设备的不断更新，野外测量的作业方式也得到了不断的改进，以往用草图法记录野外各测量点的属性和连接关系，现在已基本采用野外编码法进行。
野外编码法与草图法相比，其野外工作量更少、效率更高，在一定程度上实现了自动化成图。
南方CASS7.0绘图软件自带一套野外编码方法，笔者在使用过程中仍发现其存在着一些不足之处，如不能高效、完整地表示野外各测量点的属性和连接关系等。
为此笔者通过分析研究，然后对其编码方法进行改进、优化，在充分利用测量仪器的数据储存功能的基础上,同时记录野外测量点的坐标和点向相关信息,在CASS7.0绘图软件平台中实现了自动化成图，有效地提高了内外业测量的工作效率。
以下以CASS7.0为例，分析其野外编码的实现方法。
CASS7.0的野外编码由描述实体属性的地物代码和一些描述连接关系的连接码组成。
CASS7.0有一个专门的地物代码定义文件jcode.def。
该文件是用来描述地物代码与CASS内部编码的对应关系的，用户可以用记事本打开编辑此文件并使之符合自己的要求，这也是笔者能够对其进行优化的基础条件。
CASS7.0野外编码的定义格式有以下5种：（1）地物代码+参数地物代码有1～3位，第1位是英文字母，大小写等价，后面是0～99的数字，无意义的“0”可以省略。
地物代码后面可跟参数，如果地物代码不到3位，与参数间应有连接符“-”，如“F012”或“F1-2”都是表示 2 层普通房。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CASS7.0 野外操作码
CASS7.0的野外操作码
CASS5.0的野外操作码由描述实体属性的野外地物码和一些描述连接关系的野外连接码组成。
CASS5.0专门有一个野外操作码定义文件jcode.def，该文件是用来描述野外操作码与CASS5.0内部编码的对应关系的，用户可编辑此文件使之符合自己的要求，文件格式为：
野外操作码，CASS5.0编码
……
END
野外操作码的定义有以下规则：
①野外操作码有1-3位，第一位是英文字母，大小写等价，后面是范围为0-99的数字，无意义的0可以省略，例如，A和A00等价、F1和F01等价。
②野外操作码后面可跟参数，如野外操作码不到3位，与参数间应有连接符“-”，如有3位，后面可紧跟参数，参数有下面几种：控制点的点名；房屋的层数；陡坎的坎高等。
③野外操作码第一个字母不能是“P”，该字母只代表平行信息。
④Y0、Y1、Y2三个野外操作码固定表示圆，以便和老版本兼容。
⑤可旋转独立地物要测两个点以便确定旋转角。
⑥野外操作码如以“U”，“Q”，“B”开头，将被认为是拟合的，所以如果某地物有的拟合，有的不拟合，就需要两种野外操作码。
⑦房屋类和填充类地物将自动被认为是闭合的。
⑧房屋类和符号定义文件第14类别地物如只测三个点，系统会自动给出第四个点。
⑨对于查不到CASS编码的地物以及没有测够点数的地物，如只测一个点，自动绘图时不做处理，如测两点以上按线性地物处理。
CASS5.0系统预先定义了一个JCODE.DEF文件，用户可以编辑JCODE.DEF文件以满足自己的需要,但要注意不能重复。
表D-1 线面状地物符号代码表
例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆
CASS7.0 野外操作码表D-2 点状地物符号代码表
CASS7.0 野外操作码表D-3 描述连接关系的符号的含义
“+”、“-”符号的意义：（“+”、“-”表示连线方向）
1 2 1 2
1（F1）2+ 1（F1）2-
操作码的具体构成规则如下：
1．对于地物的第一点，操作码=地物代码。
如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。
图D-1 地物起点的操作码
2．连续观测某一地物时，操作码为“+”或“-”。
其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。
在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。
图D-2 连续观测点的操作码
3．交叉观测不同地物时，操作码为“n+”或“n-”。
其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号—（减）连接点号—（减）1,即跳点数)，还可用“+A＄”或“-A＄”标识断点，A＄是任意助记字符，当一对A＄断点出现后,可重复使用A＄字符。
如图D-3所示。
图D-3 交叉观测点的操作码
4．观测平行体时，操作码为“p”或“np”。
其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画
CASS7.0 野外操作码
的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。
若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。
因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。
如图D-4所示。
图D-4 平行体观测点的操作码。
