建筑工程施工测量放线技术的应用
建筑工程施工测量放线技术的应用
【摘要】在建筑工程项目中的定位测量放线，直接影响着整个建筑工程的质量，它关系着建筑施工控制网络的完整建立，故此本文就建筑施工中测量放线技术的应用进行研究探讨，主要对重要的标高测量、控制桩、轴线控制桩等重要环节进行放线测量，旨在完善建筑施工控制网络，保证建筑工程质量加快施工进度具有重大意义。
【关键词】建筑工程；施工；测量技术；应用
一．前言
测量放线工作是建筑施工中控制网络建立的前提，测量放线技术工作是影响着整个工程质量和进度的重要环节，为此建筑工程应积极采用先进的测量仪器，对一些重要的标高、控制桩、轴线控制桩等环节放线测量控制进行优化、旨在建立完善的建筑施工中控制网，提高整个工程的施工质量及进度。
二．测量控制前准备工作
1.测量控制内容
建筑工程安装测量工作的主要内容包括：验收土建平面控制基线或红线界桩点及标高基准点，并作好书面交接记录；基础埋件的放线就位及标高；设置好垫板组，控制好构件安装的标高和轴线；主轴线网的建立；平面控制网的测放；标高的引测。
2.相关准备工作
（一）测量仪器具的准备。
按ISO 9002 质量管理体系的要求，在钢框架结构工程中使用的计量仪器具均应经过权威计量检测中心检验并校正合格，方可投入使用。
并填写好以下相关表格作为管理资料存档。
此次准备应填写的表格为《计量检测设备台账》、《计量检测设备周检通知单》、《机械设备校准记录》、《机械设备交接单》。
测量仪器具计划配置表：全站仪、经纬仪、激光铅直仪、水准仪、经纬仪弯管目镜（垂直度校正）、对讲机、塔尺、水平尺、激光接收靶、磁铁线坠、钢卷尺、大盘尺、校正罗丝刀及拨针（仪器校正）、三脚架、激光反射贴片（测距和高程传递）。
（二）测量人员准备。
根据工程测量工作量及操作的难易程度，需配备相应数量的测量人员。
（三）技术准备。
熟悉图纸，学习测量施工规范。
计算并记录内业成果。
（四）主轴线的测放。
根据施工总平面图上标示的界桩点或轴线交点的大地坐标，结合整个工程（指包括土建、建筑工程在内的整体）的测量方案，并对土
建交付的控制点进行复核，地下室结构施工时，控制点设置在地下室基坑周围地面，确定主控制点。
三．测量放线技术应用
1 .视觉三维测量技术
随着当前数字信息化技术的快速发展，一些简单的电子图纸和传统静态的纸质图纸逐渐走出了设计者的视野，他们追求在地理现象整个演化的过程中地图能够实现动态分析、可视化建模。
视觉三维测量技术其实就是将三维空间中出现的场景，真实地映射到具体的观察表面中的一个二维投影。
其绘图流程属于连续过程，完全贯穿了所有三维空间的全部变化，将不同的物体从一个空间逐渐变换到一个新的空间，再到最后的屏幕空间，在所有的空间里可进行每一步的绘制操作，这个屏幕空间也属于三维结构。
2 .施工场地高程控制
高程控制测量就是在建筑场地中建立一个较为可靠的水准点，形成一个可以和城市或者国家高程控制系统相互可以联系的具体水准网。
水准点的具体密度要求就是一定要能够安置一次仪器就能够测设出具体所需要的一个高程点。
通常情况下，所有施工场地的高程控制都是分为两级，即加密水准网和首级水准网两个级别。
加密水准网是利用首级水准网作为其基础，依据图根实际水准的具体要求进行一定的布设。
首级水准网属于整个场地中唯一的高程基本控制，通常都是选用4 等的水准测量的方法，一般都要埋设一个永久性的标志，如果因为设备在下水管道铺设或安装等特殊情况下对测量精度要求比较高的时候，就可以在部分范围内采用3等的水准测量法。
3.主轴线的测放
根据施工总平面图上标示的界桩点或轴线交点的大地坐标，结合整个工程（指包括土建、建筑工程在内的整体）的测量方案，并对土建交付的控制点进行复核，地下室结构施工时，控制点设置在地下室基坑周围地面，确定主控制点。
4.平面控制网的测放
根据测放出的主轴线点，结合现场的实际情况，平面控制网一般需经过两次测放来完成对整个建筑工程工程的安装与校正。
（1）第一次测放（即地下室部分）：当基础垫层浇筑完毕并达到一定强度后，根据基坑外围地面控制点，在基础垫层上进行平面控制网的第一次测放，测放时首先根据已经测放的主轴线点结合内业计算成果，用全站仪将建筑轴线测放在地下室基础垫层上，并在基坑周围做好控制轴线引桩以备测量放线用。
（2）第二次测放（即地上部分）：对于±0.000m 以上即采用“内控法”，当±0.000m层结构楼面混凝土浇筑并达到一定强度后即可开始进行第二次控制轴线的测放。
根据测设好的基坑四周主轴线控制引桩，将主轴线点恢复至±0.000m层楼面，用同样的方法进行点位的精度调整，然后用事先预
埋的钢板刻上十字线作为标示。
5.平面控制网的垂直引测
分别架设激光铅直仪于首层油漆（一般采用油漆）标示的主轴线控制点上，将主轴线点逐一垂直引测至同一高度楼层，以便上一层的建筑轴线测放。
尽管激光铅直仪的定位精度可达到1/100000，但高层结构施工具有一定的特殊性，例如激光预留孔洞位置受到阻碍遮挡，因此选择50 米为一段，主轴线的垂直引测布置六个循环，但每次引测循环基准点都从±0 层向上投点，避免测量累积误差。
中间各层可从循环基准点垂直向上投测轴线，投点得到的楼层轴线控制点需作闭合复测，正确无误后进行钢柱梁的测量定位和检测。
6 标高控制网的测放
在标高的测放过程中，必须要依据建筑工程的实际工程施工的具体特点以及现场的具体情况进行操作，不过在实际工作中标高控制网的测放都是通过 2 次测放。
第一次属于地下室部分的测放，在基础垫层的浇筑完毕之后，就可以在基坑护壁的周边测放具体的新闭合回路，这样做的目的就是为了对预埋件与第一节柱的测量进行有效的控制。
第二次属于地上部份的测放，在±0.000m 的混凝土结构施工基本结束之后，就要进行±0.000 的层标高基准点的具体测放。
其方法就是利用工程的原始标实际高控制点，在 4 个不同角柱的外侧+1.000m 的地方建立具体的闭合回路，其要求就是一定要和第一次的测放得闭合回路形成第二次的闭合，这样就形成了地上部份建筑工程的实际测控水准的基点组。
标高基准点的垂直引测。
每安装一节柱后，位于±0.00m 的标高基准均需向上引测。
为克服超高层结构施工中用大盘尺垂直引测基准标高时的累积误差影响，工程中的标高基准最好采用先进的全站仪应用三角高程的原理垂直向上引测。
每次引测到目标高度后的四个点均需再次闭合，且闭合差≤ 2mm，位置为其所在楼层结构面上 1.000m 处。
闭合的四个点作为本层上一节钢柱及其它构件安装与校正的高程控制点。
7.钢柱的测量校正
建筑构件吊装临时固定后，校正即可进行，校正内容包括“安装前的准备工作、柱底就位、钢柱垂直度校正、钢柱标高测量、钢柱轴线偏差测量方法”等。
同时架设全站仪于选定的测量观测点上，根据计算成果。
结合当日气象值设置好坐标参数及气象改正，准确无误后分别照准仪粘贴于构件上的激光反射贴片，得出构件空间位置的实测三维坐标，比较每柱侧面两反射贴片的坐标，得出钢柱的轴线偏差和扭曲值，然后通过导链和千斤顶校正钢柱垂直度至规范允许的范围内。
四．结束语
测量放线建筑工程施工的重要环节，本文就建筑工程施工中测量放线技术在平面控制网的测放、平面控制网的垂直引测、标高控制网的测放、钢柱的测量校
正等施工测量安装环节的运用进行研究探讨，制定合理的测量方案，旨在保证工程施工质量及进度。
参考文献
[1] 张全德，郭春喜，王斌.《浙闽赣区域似大地水准面精化》测绘科学，2010，32（1）
[2]欧建岸《.建筑工程测量(第三版)》.广州:华南理工大学出版社.2007
[3]张全德.《精化区域似大地水准面应顾及的有关问题》.测绘通报，2006(1)．
[4]张全德，郭春喜，王斌.《浙闽赣区域似大地水准面精化》测绘科学，2010，32(1)．。
建设工程中的测量放线步骤与方法
建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为：经纬仪。
基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。
施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。

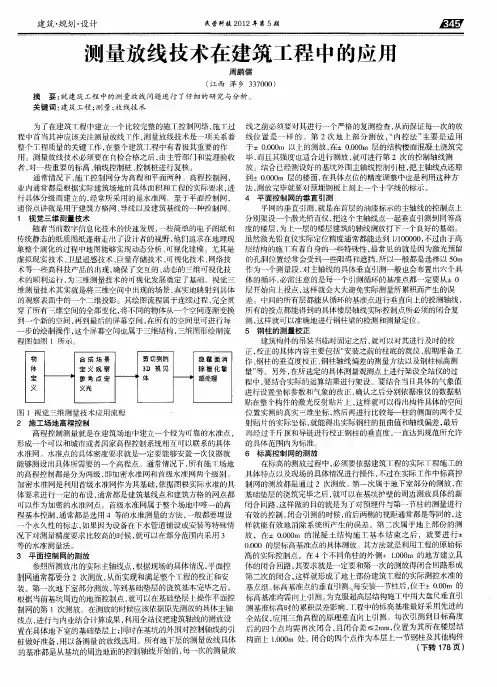

测量放线技术在建筑工程中的应用
线 之 前必 须 线位置 是一样 的 。第 ２次 地上 部分测 放 ， 内控 法 ” “ 主要 是适 用 于±０Ｏ０ 以上 的测放 ， ． ｍ ０ 在±Ｏ ０ｍ 层的结构楼面混凝土浇筑完 ．０ Ｏ 毕， 而且其强度也适合进行测放 ， 就可进行第 ２次的控制轴线测 放。结合 已经测设好 的基坑外围主轴线控制引桩 ， 把主轴线点还原 到±０００ 层的楼面 ， ． ｍ ０ 在具体点位 的精度调整 中也是利用这种方 法 ， 完 毕 就要 对 预埋 钢 板 上刻 上 一个 十 字线 的标示 。 测放 ４ 平 面 控制 网的垂 直 引 测 平网的垂直引测， 就是在首层 的油漆标示的主轴线的控制点上 分别架设一个激光铅直仪 ， 把这个主轴线点一起垂直引测到同等高 度的楼层 ， 为上一层 的楼层建筑的轴线测放打下一个 良好的基础。 虽然激光铅直仪实际定位精度通常都能达到 １ ０ ０ ０不过 由于高 ／ ００ ， １ 层结构的施—有着 自身的一些特殊性 ， 最常见的就是 因为激光预留 的孑 洞位置经常会受到一些阻碍和遮挡 ， 以一般都是选择 以 ５ ｍ Ｌ 所 ０ 作为一个测量段 ， 对主轴线 的具体垂直引测一般也会布置 六个具 体的循环 ， 必需注意的是每一个引测循环的基准点都一定要从±０
１ 视 觉 三维 测 量技 术
随 着 当前 数 字 信息 化 技 术 的快 速 发展 ， 些 简单 的 电子 冈纸 和 一 传统静态的纸质图纸逐渐走ｍ了设计者的视野， 他们追求在地理现 象整个演化 的过程中地 图能够实现动态分析 、 可视化建模 。尤其是 虚拟现实技术 、 卫星遥感技术 、 巨量存储技术 、 可视化技术 、 网络技 术等一些高科技产品的ｆ现 ， １ 确保了交互的 、 Ｊ 动态的三维可视化技 术 的顺 利 运 行 ， 三维 测 量技 术 的 可视 化 发展 奠 定 了基 础 。 视觉 三 为 维测量技术其实就是将 三维空间中 现的场景 ， 真实地映射到具体 的观察表面中的一个二维投影。其绘图流程属于连续过程 ， 完全贯 穿了所有ｊ维空 间的全部变化 ， 同的物体从一个空间逐渐变换 将不 到一个新的空间， 再到最后 的屏幕空 间， 在所有的空间县可进行 每 步的绘制操作 ， 这个屏幕空间也属于三维结构 ， 三维图形绘制流

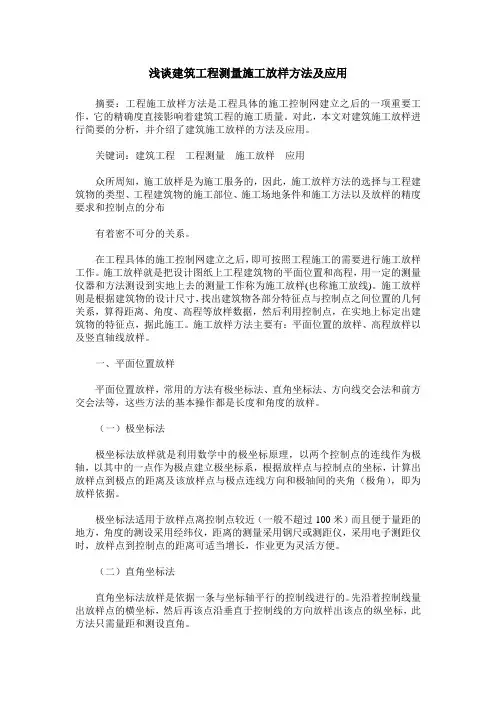

浅谈建筑工程测量施工放样方法及应用
浅谈建筑工程测量施工放样方法及应用摘要：工程施工放样方法是工程具体的施工控制网建立之后的一项重要工作，它的精确度直接影响着建筑工程的施工质量。
对此，本文对建筑施工放样进行简要的分析，并介绍了建筑施工放样的方法及应用。
关键词：建筑工程工程测量施工放样应用众所周知，施工放样是为施工服务的，因此，施工放样方法的选择与工程建筑物的类型、工程建筑物的施工部位、施工场地条件和施工方法以及放样的精度要求和控制点的分布有着密不可分的关系。
在工程具体的施工控制网建立之后，即可按照工程施工的需要进行施工放样工作。
施工放样就是把设计图纸上工程建筑物的平面位置和高程，用一定的测量仪器和方法测设到实地上去的测量工作称为施工放样(也称施工放线)。
施工放样则是根据建筑物的设计尺寸，找出建筑物各部分特征点与控制点之间位置的几何关系，算得距离、角度、高程等放样数据，然后利用控制点，在实地上标定出建筑物的特征点，据此施工。
施工放样方法主要有：平面位置的放样、高程放样以及竖直轴线放样。
一、平面位置放样平面位置放样，常用的方法有极坐标法、直角坐标法、方向线交会法和前方交会法等，这些方法的基本操作都是长度和角度的放样。
（一）极坐标法极坐标法放样就是利用数学中的极坐标原理，以两个控制点的连线作为极轴，以其中的一点作为极点建立极坐标系，根据放样点与控制点的坐标，计算出放样点到极点的距离及该放样点与极点连线方向和极轴间的夹角（极角），即为放样依据。
极坐标法适用于放样点离控制点较近（一般不超过100米）而且便于量距的地方，角度的测设采用经纬仪，距离的测量采用钢尺或测距仪，采用电子测距仪时，放样点到控制点的距离可适当增长，作业更为灵活方便。
（二）直角坐标法直角坐标法放样是依据一条与坐标轴平行的控制线进行的。
先沿着控制线量出放样点的横坐标，然后再该点沿垂直于控制线的方向放样出该点的纵坐标，此方法只需量距和测设直角。
直角坐标法使用于放样靠近矩形控制网并便于量距的建筑物，角度的测设采用经纬仪，距离的测量采用钢尺，此方法放样时计算简单，测设方便。

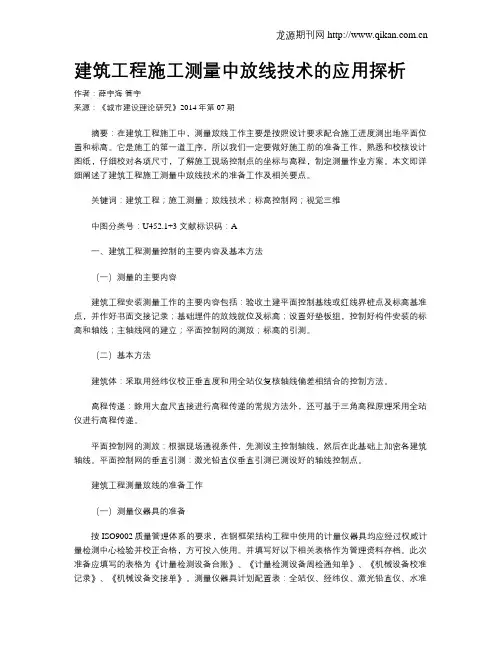

建筑工程施工测量中放线技术的应用探析
建筑工程施工测量中放线技术的应用探析作者：薛宇海管宇来源：《城市建设理论研究》2014年第07期摘要：在建筑工程施工中，测量放线工作主要是按照设计要求配合施工进度测出地平面位置和标高。
它是施工的第一道工序，所以我们一定要做好施工前的准备工作，熟悉和校核设计图纸，仔细校对各项尺寸，了解施工现场控制点的坐标与高程，制定测量作业方案。
本文即详细阐述了建筑工程施工测量中放线技术的准备工作及相关要点。
关键词：建筑工程；施工测量；放线技术；标高控制网；视觉三维中图分类号：U452.1+3 文献标识码：A一、建筑工程测量控制的主要内容及基本方法（一）测量的主要内容建筑工程安装测量工作的主要内容包括：验收土建平面控制基线或红线界桩点及标高基准点，并作好书面交接记录；基础埋件的放线就位及标高；设置好垫板组，控制好构件安装的标高和轴线；主轴线网的建立；平面控制网的测放；标高的引测。
（二）基本方法建筑体：采取用经纬仪校正垂直度和用全站仪复核轴线偏差相结合的控制方法。
高程传递：除用大盘尺直接进行高程传递的常规方法外，还可基于三角高程原理采用全站仪进行高程传递。
平面控制网的测放：根据现场通视条件，先测设主控制轴线，然后在此基础上加密各建筑轴线。
平面控制网的垂直引测：激光铅直仪垂直引测已测设好的轴线控制点。
建筑工程测量放线的准备工作（一）测量仪器具的准备按ISO9002质量管理体系的要求，在钢框架结构工程中使用的计量仪器具均应经过权威计量检测中心检验并校正合格，方可投入使用。
并填写好以下相关表格作为管理资料存档。
此次准备应填写的表格为《计量检测设备台账》、《计量检测设备周检通知单》、《机械设备校准记录》、《机械设备交接单》。
测量仪器具计划配置表：全站仪、经纬仪、激光铅直仪、水准仪、经纬仪弯管目镜（垂直度校正）、对讲机、塔尺、水平尺、激光接收靶、磁铁线坠、钢卷尺、大盘尺、校正罗丝刀及拨针（仪器校正）、三脚架、激光反射贴片（测距和高程传递）。

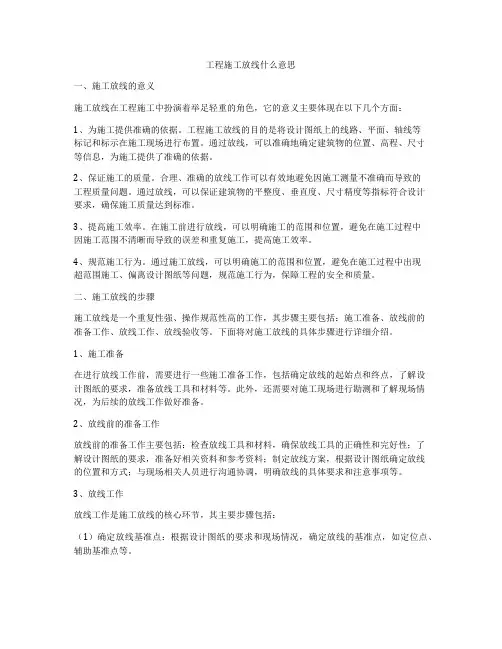

工程施工放线什么意思
