50K单联电位器RK097111020N 选型手册
电位器使用说明书
电位器使用说明书第一部分：产品概述本使用说明书旨在向用户提供电位器的详细使用方法和注意事项。
请仔细阅读本说明书，并按照操作指引正确使用电位器。
第二部分：产品特性1. 电位器是一种用于调节电路中电压或电流的装置，具有可调性能。
2. 电位器通常由旋钮、固定电阻和滑动触点组成。
3. 电位器可根据旋钮的转动角度来调整电阻值，进而改变电路的特性参数。
第三部分：安全须知1. 请在断开电源的情况下操作电位器，以免发生安全事故。
2. 在更换或连接电位器时，务必确保电源已关闭，并检查电路是否有残留电荷。
3. 避免在高温、潮湿或尘土较多的环境中使用电位器，以免影响其性能和寿命。
4. 严禁将电位器暴露在酸性、碱性或腐蚀性气体中，以免损坏电位器。
第四部分：使用方法1. 将电位器与所需电路连接。
请按照电路图正确连接电位器的引脚。
2. 调节旋钮，使其旋转到所需的位置。
旋钮的位置会直接影响电位器的电阻值，并进而影响电路参数。
3. 如果需要调节更精确的数值，可以使用仪器进行测量和调整。
4. 调整完成后，请确认旋钮是否牢固固定，避免意外变动导致电路出现问题。
第五部分：注意事项1. 避免频繁调节电位器，以免对其造成过大压力，降低使用寿命。
2. 在长时间未使用时，请将旋钮调整到最低电阻值，保持电位器处于正常状态。
3. 在存放过程中，应将电位器存放在防尘、防潮、防腐蚀的环境中，避免长时间暴露于阳光直射下。
4. 请勿随意拆解电位器，以免对内部机构和电路造成损坏。
第六部分：故障排除1. 如果电位器在使用过程中发生异常，如旋钮无法调节电阻值或内部触点接触不良，请及时停止使用，并联系售后服务中心进行维修。
2. 在维修过程中，请务必交代清楚故障现象及使用情况，以便技术人员进行准确判断和修复。
第七部分：保养与维护1. 定期检查电位器的外部接线和连接情况，确保连接牢固。
2. 在清洁电位器时，应使用干净柔软的布擦拭，避免使用酒精或有机溶剂等腐蚀性物质。
rk097ns电位器参数
rk097ns电位器参数RK097NS电位器是一种常见的电子元件，常用于电路中调节电压、电流、音量等参数。
它具有一定的参数特性，对于电子工程师和爱好者来说，了解这些参数对于正确选择和使用电位器至关重要。
我们来了解一下RK097NS电位器的参数。
RK097NS电位器的参数包括阻值、公差、调节类型、电压、电流等。
阻值是电位器最重要的参数之一，它决定了电位器的电阻范围。
RK097NS电位器的阻值范围通常在1千欧姆至1兆欧姆之间，根据具体应用需求选择合适的阻值。
公差是指电位器的实际阻值与标称阻值之间的允许偏差。
RK097NS 电位器的公差通常在±20%之间，这意味着实际阻值可以在标称阻值的正负20%范围内浮动。
调节类型是指电位器的调节方式。
RK097NS电位器一般采用旋转调节方式，通过旋转电位器轴来改变电位器的阻值。
此外，还有线性调节和非线性调节两种类型，根据具体应用需求选择合适的调节类型。
电压是指电位器可以承受的最大电压。
RK097NS电位器的电压通常在50伏特至500伏特之间，根据具体应用需求选择合适的电压。
电流是指电位器可以承受的最大电流。
RK097NS电位器的电流通常在0.01安培至1安培之间，根据具体应用需求选择合适的电流。
了解了RK097NS电位器的参数，接下来我们来了解一下这些参数对电位器的使用有哪些影响。
首先是阻值对电位器的影响。
阻值决定了电位器的电阻范围，不同的阻值适用于不同的电路需求。
如果电路需要调节范围较大的电压或电流，就需要选择较大阻值的电位器。
其次是公差对电位器的影响。
公差决定了电位器实际阻值与标称阻值之间的偏差范围，公差越小，电位器的精度越高。
在一些对电阻值精度要求较高的电路中，需要选择公差较小的电位器。
调节类型对电位器的影响也很重要。
线性调节类型的电位器可以实现线性的电阻变化，适用于一些需要精确调节的电路。
非线性调节类型的电位器则可以实现非线性的电阻变化，适用于一些需要非线性调节的电路。

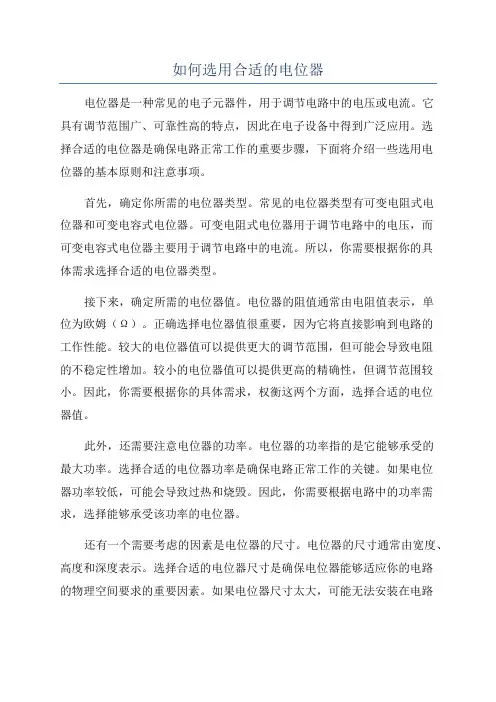

如何选用合适的电位器
如何选用合适的电位器电位器是一种常见的电子元器件，用于调节电路中的电压或电流。
它具有调节范围广、可靠性高的特点，因此在电子设备中得到广泛应用。
选择合适的电位器是确保电路正常工作的重要步骤，下面将介绍一些选用电位器的基本原则和注意事项。
首先，确定你所需的电位器类型。
常见的电位器类型有可变电阻式电位器和可变电容式电位器。
可变电阻式电位器用于调节电路中的电压，而可变电容式电位器主要用于调节电路中的电流。
所以，你需要根据你的具体需求选择合适的电位器类型。
接下来，确定所需的电位器值。
电位器的阻值通常由电阻值表示，单位为欧姆（Ω）。
正确选择电位器值很重要，因为它将直接影响到电路的工作性能。
较大的电位器值可以提供更大的调节范围，但可能会导致电阻的不稳定性增加。
较小的电位器值可以提供更高的精确性，但调节范围较小。
因此，你需要根据你的具体需求，权衡这两个方面，选择合适的电位器值。
此外，还需要注意电位器的功率。
电位器的功率指的是它能够承受的最大功率。
选择合适的电位器功率是确保电路正常工作的关键。
如果电位器功率较低，可能会导致过热和烧毁。
因此，你需要根据电路中的功率需求，选择能够承受该功率的电位器。
还有一个需要考虑的因素是电位器的尺寸。
电位器的尺寸通常由宽度、高度和深度表示。
选择合适的电位器尺寸是确保电位器能够适应你的电路的物理空间要求的重要因素。
如果电位器尺寸太大，可能无法安装在电路板上，而太小的电位器可能无法提供足够的调节范围。
因此，你需要根据你的电路的物理空间要求，选择合适的电位器尺寸。
最后，还需要考虑电位器的可靠性和稳定性。
电位器的可靠性是指它在长时间使用过程中能够保持其性能不变的能力。
电位器的稳定性是指它在不同工作条件下能够提供相同的调节范围和阻值的能力。
选择具有高可靠性和稳定性的电位器是确保电路正常工作的关键。
通常，你可以通过查看电位器的技术规格和选择来评估其可靠性和稳定性。
综上所述，选择合适的电位器是确保电路正常工作的关键步骤。

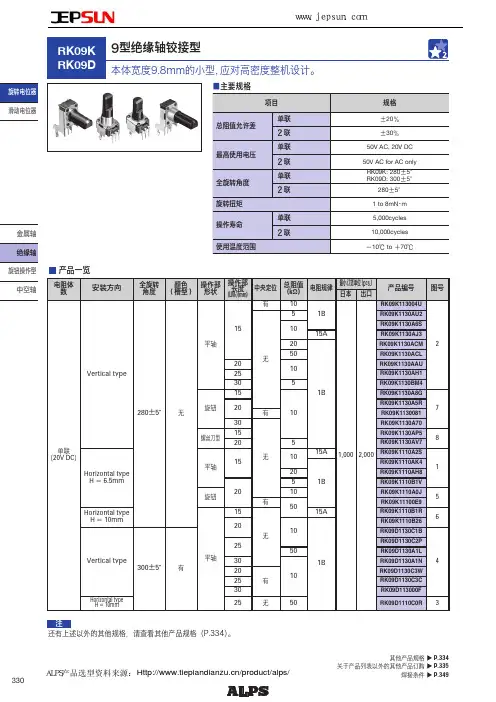

阿尔卑斯9型绝缘轴铰接型旋转电位器RK09K系列选型规格书
产品编号
1B 15A
1B
15A 1B 15A
1B
1,000
2,000
RK09K113004U RK09K1130AU2 RK09K1130A6S RK09K1130AJ3 RK09K1130ACM RK09K1130ACL RK09K1130AAU RK09K1130AH1 RK09K1130BM4 RK09K1130A8G RK09K1130A5R RK09K1130081 RK09K1130A70 RK09K1130AP5 RK09K1130AV7 RK09K1110A2S RK09K1110AK4 RK09K1110AH8 RK09K1110B1V RK09K1110A0J RK09K11100E9 RK09K1110B1R RK09K1110B26 RK09D1130C1B RK09D1130C2P RK09D1130A1L RK09D1130A1N RK09D1130C3W RK09D1130C3C RK09D113000F
6 2
3.2 3.8
Mounting Surface
25 20
66..88 5
5
7
12
4.5 ø6 5.5 7 2.1
3.3 1 2 3 0.8
7.4
Shaft shown in full CCW position.
9.8 50°
Shaft shown in full CCW position.
10.6 1.8
10
电阻规律
1B 15A
最小订货单位 (pcs.) 日本 出口
1,000 2,000
产品编号
RK09D117000B RK09D117000C
注 还有上述以外的其他规格，请查看其他产品规格（P.334）。
如何正确选择电路中的电位器
如何正确选择电路中的电位器电位器，也称为可调电阻器或电压分压器，是电路中常用的元件之一。
它可以用来调节电路中的电压、电流和功率等参数，起到精确控制的作用。
正确选择电路中的电位器对于电路的正常运行和性能优化至关重要。
本文将介绍如何正确选择电路中的电位器。
一、电位器的基本原理电位器是由一个可变的电阻组成的，其内部结构通常包括一个旋转轴和一个旋转电阻。
通过旋转电阻器，可以改变电位器两个接口之间的电阻值，从而实现对电路中电流和电压的调节。
二、选择电位器的参数在选择电位器时，我们需要考虑以下几个参数：1. 额定电阻值：电位器具有一定的电阻范围，我们需要根据具体的电路要求选择合适的额定电阻值。
一般来说，额定电阻值应略大于电路中实际使用的电阻值，以确保能够满足电路的需求。
2. 额定功率：电位器的额定功率是指其能够承受的最大功率。
在选择电位器时，需要根据电路中的电流和电压来确定合适的额定功率。
若电路中的功率较高，应选择功率较大的电位器以避免过载和损坏。
3. 分辨率：电位器的分辨率是指电位器调节时的最小变化量。
在一些对调节精度要求较高的电路中，需要选择分辨率较高的电位器，以确保能够满足精确调节的需求。
4. 温度系数：电位器的温度系数是指在不同温度下电位器电阻值变化的比例。
在一些对温度变化敏感的电路中，需要选择温度系数较小的电位器，以确保调节的稳定性。
三、选择不同类型的电位器根据具体的电路应用需求，我们可以选择不同类型的电位器，如下所示：1. 旋转电位器：旋转电位器是最常见的一种类型，其通过旋转变化电阻值。
根据旋转轴的不同位置，可以分为单圈和多圈两种。
单圈旋转电位器适用于调节幅度较小的电路，而多圈旋转电位器适用于需要大范围调节的电路。
2. 滑动电位器：滑动电位器是通过滑动触点变化电阻值。
它适用于一些对调节灵敏度和稳定性要求较高的电路，如音量调节器等。
3. 数字电位器：数字电位器是指使用数字信号来控制电位器的调节，具有较高的精度和稳定性，适用于一些对调节精度要求较高的电路，如高精度测试仪器等。
ALPS高级音响专用高音质电位器RK501系列选型手册
Time (s)
焊接次数 2 time max.
2 time
系列名称 RK119
A
B
C
D
E
F
260℃
230℃
180℃
150℃
2 min.
3s
G
H
回流焊次数
40s
4 min.
2 time max.
注
1. 本产品 , 在只有红外线的回流焊接炉中 , 有焊接不附着的可能 , 所以请使用温风回流焊接炉 , 或红外线 + 温风回流焊接炉。 2. 上图所示温度是采用温风回流焊接方式时的电位器端子部的最高温度。因为根据电路板的材质 , 大小 , 厚度等的不同 , 电路板温
深圳捷比信－－高品质精密元件供应商
ｗｗｗ．ｊｅｐｓｕｎ．ｃｏｍ
RK50
50型金属轴高音质型
高音质,高特性,高品位,可用于最高级别音响设备。
■主要规格
项目 总阻值允许差 最高使用电压 全旋转角度
2联 旋转扭矩
4联 操作寿命 使用温度范围
规格 %20% 150V AC 300%3$ 28%15mN · m 32%15mN · m 15,000cycles -10℃ to 170℃
总电阻值（kΩ）
5, 10, 20, 50, 100, 200
10
电阻规律
15A, 1B, 3B, 15C
1B
5, 10, 20, 50, 100, 250
额定功率
0.05W / 0.1W
0.05W
Horizontal
－10℃ to ＋70℃ 15,000cycles -
-
10, 20, 50, 100
表中的○符号表示适用于系列内的部分产品。
RK097
3491.除上述产品以外，还有其他产品。
2.F需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N(整数）倍来订货。
注产品种类s P.355,356电阻规律s P.355, 359,456附加零部件s P.377产品一览旋钮操作型350轴带按开(行程)开关型产品一览轴带旋转开关型1.除上述产品以外，还有其他产品。
2.需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N (整数）倍来订货。
注产品种类s P.355, 356附属开关规格s P.357电阻规律s P.355, 359,456附加零部件s P.377351轴联无开关型1.除上述产品以外，还有其他产品。
详细内容，请询问本公司营业部门。
2.需要车用产品的，请准备详细规格之后与我公司洽谈。
3.请以最小订购单位的N (整数）倍来订货。
注产品种类s P.355, 356电阻规律s P.355, 359,456附加零部件s P.377产品一览托盘包装规格轴带锁紧装置型旋钮操作型3521轴单联1轴2联RK0971210（音质用）RK0971220（音量用）353旋钮操作型354355平式可对应中间输出端子。
注1轴的轴尺寸推荐产品以外,还可提供下列规格。
轴承尺寸旋钮操作型356推荐产品以外,还可提供下列规格。
部分是本公司推荐规格。
注适用于无开关及带旋转开关。
2轴的轴尺寸9型金属轴多联型电位器带按钮锁定机构尺寸3579型金属轴多联型电位器最小工作电流请在10mA以上使用。
注旋钮操作型3580.5mm 行程1.5mm 行程1轴型以内轴种类变化为基准。
注9型金属轴多联型电位器若定购产品一览里没有记载的产品，请参阅下例指定。
订货时的记入举例1.部是本公司推荐规格。
2.上述指定只适用于1轴单联，2联。
注9型金属轴多联型电位器轴承导向方式可用螺纹轴承固定1.F1. 附属开关可在一轴型和二轴型的内轴中选择。
2.关于车用等广泛范围内的对应，将个别进行，因此如果需要请与本公司洽谈。
电位器型号与规格说明
电位器是一种通用的机电元件，在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多，电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发，设计人员既要考虑到电位器的参数指标留有余量，又不能不切实际地提高指标要求。
若所选电位器的参数指标不足，将达不到设计要求或不能长期稳定工作。
另外，设计人员选型不当或不能正确使用、安装，也容易造成电位器性能下降，结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性，因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流，为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器。
电位器的基本概念：电位器的定义:电位器是一种可调电子元件，它靠动触点在电阻体上移动，从而获得与电位器输入电压和动触点位移（或转角）成一定关系的电压输出。
电位器的分类:从构造形式来看，电位器可分为线绕电位器和非线绕电位器两大类。
（1）线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件，具有电阻温度系数低，电阻值稳定性好，功率负荷性大，工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性，同时多圈的电阻元件的感抗会呈现随频率增加而增加，因此高频性能差。
此外，还存在总阻值范围窄等缺点。
（2）非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法（如丝网印刷）涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产，价格便宜，调节时噪声较小，优越的高频性能，还具有较小的电感量和分布容量，且工作寿命长，很少突然发生严重损坏，总阻值范围宽广。
线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9型⾦属轴多联型 RK097系列
1轴⽆开关型
产品编号RK097111020N
电阻体数单联
安装⽅向Horizontal type
軸受固定⽅法螺纹固定
操作部形状平轴
操作部长度15mm
中央定位⽆
总阻值50kΩ
电阻规律1B
使⽤温度范围-20℃ to +70℃
电性能总阻值允许差±20%
额定功率0.05W
最⾼使⽤电压50V AC, 10V DC
剩余电阻50Ω max.
绝缘电阻100MΩ min. 250V DC
耐电压300V AC for 1 minute
机械性能全旋转⾓度300°±5°
旋转扭矩 2 to 25mN·m
终端⽌挡强度0.5N·m
轴推拉强度100N max.
耐振性能10 to 55 to 10Hz/分, 全振幅1.5mm, X.Y.Z 3⽅向各2⼩时耐久性能操作寿命15,000 cycles
最⼩订货单位(pcs.)⽇本1,200
出⼝2,400照⽚
外形图
安装孔尺⼨图
⾃插⼊侧看端⼦尺⼨
轴承尺⼨
附加零部件
是附加到各产品上的零部件。
包装规格
托盘
包装数(pcs.)1箱/⽇本1,200
1箱/出⼝包装2,400
出⼝包装箱尺⼨(mm)375×490×185
焊接条件
浸焊⽅式的参考举例
预热焊接⾯表⾯温度100℃ max.
加热时间 2 min. max.
浸焊焊接温度260±5℃ max.
焊接时间5±1s
焊接次数 2 time max.
⼿⼯焊接⽅式的参考举例
烙铁头温度350℃ max.焊接时间3s max.
焊接次数 1 time
表⽰本系列共通的注释。
1. 本产品⽬录中产品的颜⾊，与实物的颜⾊有所差异。
2. 附属开关可以选择单内轴型和双内轴型。
3. 请以最⼩订购单位的N(整数）倍来订货。
4. 除了产品⼀览之外，还备有丰富的可适⽤产品规格。
5. 本系列产品也可以⽤于车载。
的使⽤温度范围设定虽然⽐通常的⼤，但是请在使⽤时仔细确认正式的技术规格书。
