电路作图题
电路图作图训练
1、 按电路图连接实物图：（1） （2）（3）（4）2、 按实物图画出电路图：（1） （2） （3）3、在下图中，根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。
要求做到导线不交叉、不破线。
4、根据电路图连接实物图（1） （2）S 1 S 2L LL32112S S1、将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。
2、根据实物图，画出相应的电路图（1） （2） （3）3、试指出下面电路有什么错误，并改正改正方法一 改正方法二4、根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5、某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
S 1S 2 S 3第14题红绿前门后门电路图作图检测题1、根据各图的实物图在下面方框中画出相应的电路图，2、根据各图所示的电路图，用铅笔画线作导线，把实物图连接起来。
（1） (2)(3) (4)3、按要求连接电路图或实物图：（1）L1、L2并联，开关S1控制L1，开关S2控制L2。
（2）L1、L2并联，S1控制干路，S2控制L21 L2S1 L2电路图作图训练（三）1、按要求连接电路图或实物图：(1) L 1、L 2并联，S 控制干路，S 1控制L 1 （2）L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 2。
（3）L 1、L 2并联，S 1控制干路，S 2控制L 2 （4）请按下图所示的电路连接情况，在方框内画出对应的电路图2、现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮．并画出电路图。
电路图：3、根据下列要求, 连成实物电路, 并画出电路图。
电路图作图题

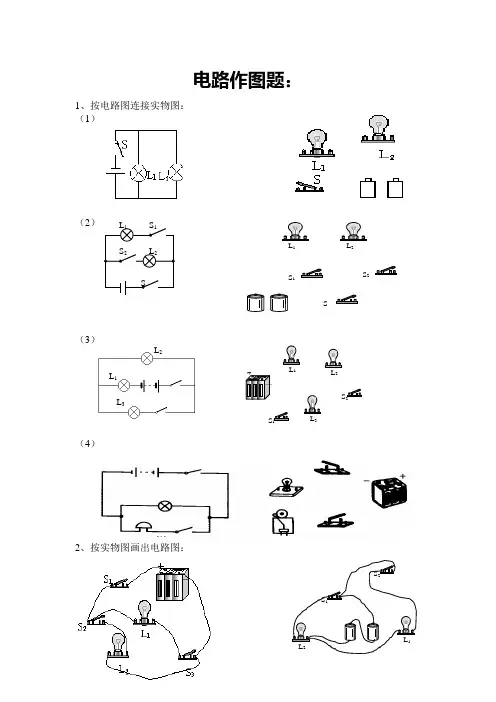

电路作图题：1、按电路图连接实物图： （1）（2）（3）（4）2、按实物图画出电路图：S 1 S 2 L 1 L 2 L 3321S12S2SS 13、按要求连接电路图或实物图：（1）现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮．并画出电路图。
电路图：（2）L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。
（3）．根据图2实物，在右图线框内画出对应的电路图．（4）按图5所示的电路，在右画线框内出相应的电路图．（5）在右图框内画出相应的电路图．1L2S图2图5（6）L1、L2并联，S控制干路，S1控制L14.按实物图画电路图（1）5.按要求画电路（1）L1、L2并联，S控制L1（2）L1、L2、L3并联，S1控制L3，S2控制干路（3）如图所示是一个黑盒子，a ，b 是面板上两个窗口，a 内是红灯，b 内是黄灯，有三节干电池串联供电，只闭合S 1时，红灯、黄灯都亮．只闭合S 2时，两灯都不亮，S 1、S 2都闭合时，只有黄灯亮，请画出盒子内的电路图．（4）黑盒问题：某实验装置面板上有三个接线柱A 、B 、C 和电灯、电铃各一个，如图所示．用导线连接A 、B ，铃响灯亮；用导线连接A 、C ，铃更响，灯不亮；用导线连接B 、C ，铃不响，灯不亮．试画出此装置的内部电路图．（5）给你一个电池组，一个单刀双掷开关S 1，一个单刀单掷开关S 2，两只灯泡，要求闭合或开启开关，既可组成串联电路又可组成并联电路．试画出你的设计电路图．9．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接电源的负极，E 接电源的正极．（1）用导线连接A 、B ，则电流通过灯 ，它们是 联的；（2）用导线只连接C 、D ，则电流通过灯 ，它们是 联的．6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a 中L 1、L 2是 联，S 控制图1b 中L 1、L 2是 联，S 1控制 ，S 2控制 图1c 中L 1、L 2是 联，S 1控制 ，S 2控制3E 图4图1b图1c图1a。
初中物理电路作图题(含答案)
电路作图题
姓名：_______________班级：_______________考号：_______________一、作图题
一、依照电路图连接实物图：
二、依如实物图，在下面的方框里画出电路图。
3、在虚框内画出图13所示实物电路的电路图
4、依照以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。
五、依照电路图连接实物图：
六、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。
7、按图所示的实物图画电路图：
八、请你依照图甲电路图，在图乙中连接好实物电路．
九、按图所示的实物连接图，画出电路图：
10、依照图所示电路图，连接实物图。
参考答案
一、作图题
一、
二、答案略
3、、
4、15 、
五、
六、
7、
八、解：依照电流流向法，先从正极动身依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两头，如以下图所示：
九、
10、。
家庭电路作图(含答案)
家庭电路作图（含答案）一．作图题（共30小题）1．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制吊灯L1、L2和L3，电路中还有一个带有开关S2控制的插排，插排上的指示灯L4在S2断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L4发光，两个插孔可以提供工作电压；但如果L4损坏，闭合S2时，两个插孔也能提供工作电压．用笔画线表示导线，将它们连入电路．2．房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S 1、S2和一盏螺丝口灯泡L连人家庭电路，要求S1、S2都能控制灯L．3．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．4．如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当中．5．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．6．根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒．7．（1）请将如图1所示元件，连接成符合安全用电要求的家庭电路．（2）如图2所示，请标出小磁针静止时的N极与S极．8．完成如图家庭电路的连接．9．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．10．小明常用的一个插线板，带有开关、保险丝和三孔插座．开关断开时插孔不能提供工作电压，闭合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压．根据上述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．11．居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．12．将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率电器．13．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋转开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则14．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．15．在如图中，将带开关的灯泡，接大功率用电器的三孔插座正确连入电路．16．按题目要求作图，请用笔画线代替导线，将图所示的电灯、开关和插座接入家庭电路中，电灯由开关控制．17．如图所示是一种水位报警器的原理图．当水位达到金属块A时，由于普通的水是导体，衔铁被吸下．要求：当水位超标时红灯亮、电铃响，发出报警信号：正常情况下绿灯亮．请按上述要求，将图中元件连成一个水位报警器电路（a、b、c为三个接线柱，连线时不要交叉）．18．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．请按要求连接好如图所示电路．19．如图所示，是一种温度自动报警器的组装器件，虚线框内是一只电磁继电器，其中A为电磁铁，B为衔铁，C为触点，请按控制电路和工作电路分别把实物连接起来．20．请将图中各器材和元件连成电路，要求开关S断开时，绿灯亮，红灯熄灭；开关S闭合时，红灯亮，绿灯熄灭．21．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生．为此，某同学设计了一种警示电路：在井口安装一环形灯，井盖相当于开关S；正常情况下（S闭合），灯不亮；一旦井盖丢失（S断开），灯即亮起，以警示行人．请按要求连接图．22．温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．23．如图所示，请用以下器材，利用一节干电池，间接控制家庭电路的两盏灯．要求：开关S闭合时，红灯亮，绿灯灭；开关S断开时，红灯灭，绿灯亮．24．如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求．将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）．25．温度自动报警器的工作原理如图所示，在水银温度汁的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．26．将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示．27．如图所示，一个轻质铝环悬挂在支架上，当把条形磁铁靠近铝环时，铝环被推开，这是因为铝环相当于一个闭合回路，当条形磁铁靠近铝环时，铝环中会产生电流，通有电流的铝环相当于一个单匝通电螺线管，其磁场和条形磁铁相互作用产生斥力，根据上述现象请在图中标出铝环中电流的方向．28．如图丙所示，当开关S闭合时，螺线管与左边始终静止的磁铁互相吸引．请在图中画出螺线管的绕线．29．如图是家庭电路中空气开关的原理图，其中P为电磁铁，Q为衔铁，S是一个弹簧拉动的开关．当电路中由于用电器总功率过大或等原因导致电流过大时，电磁铁P的磁性，会把吸引过来，使衔铁转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．30．卓玛同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图所示．请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验．一．作图题（共30小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．．28．29．短路；衔铁．30．。
家庭电路作图题22道题(精选)带答案
家庭电路作图题一、作图题（共22题）1、如图甲所示，是小明家常用的一个插线板。
他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。
（________）2、进步神速的周润春同学在自家盖的房间安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．（_____）3、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．4、图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件．图乙方框内是其内部示意图，“〇”代表接线柱．请将图乙电路连接完整．要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上．（__________）5、教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
6、(3)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成题15—3图的电路。
7、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．8、有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座连接在电路中．9、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．10、如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．11、如图甲所示，是小明常用的一个插线板。
简单电路作图题综合训练1(含答案)
简单电路作图题专项训练1一、作图题1．如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。
2．如图所示电路，请用笔画线代替导线完成电路连接。
要求；两灯串联，电压表测量两端电压，导线不能交叉。
3．如图所示，在探究串联电路中的电压特点时，小明想把两个小灯泡串联起来，用电压表测量灯L1两端的电压，请你用笔画线代替导线将实验电路连接完整。
4．请根据如图所示的实物图，在方框中画出对应的电路图。
5．如图所示，请把该实物图转换成电路图。
6．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。
补上后要求：闭合开关S，滑片P 向左移动的过程中，电流表示数变小，小灯L亮度不变。
7．如图甲所示的电路，在闭合开关后，通过灯L1的电流为0.2A，通过灯L2的电流为0.5A，根据图甲所示的电路图在图乙所示的实物图上用笔画出连线。
（注意连线不能交叉）8．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。
要求：两灯并联，开关控制整个电路，导线不能交叉。
9．如图是一个简化了的玩具警车的电路图。
灯泡L与小电动机M是并联的，开关S1控制灯泡L，S2控制电动机。
请你将电路补充完整。
10．根据实物图，画出对应的电路图。
11．请你在答题纸上用笔画线代替导线，将图中的各元件连接成电路，要求：两灯泡并联；电流表测流过L1的电流（电流约为0.4A）；开关S1控制整个电路，S2只控制L2；导线不能交叉。
12．在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量小灯泡两端的电压．14．在左图中只改动一根导线，使两灯并联，电流表测量通过L2的电流。
要求：在要改动导线上划“×”，并用笔画线代替导线画上正确的连线。
然后在右边方框内画出与修改后的电路对应的电路图（图中灯泡标上L1和L2）。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
家庭电路经典作图题训练
家庭电路经典作图题训练1.将开关、螺口灯泡和三孔插座正确接入家庭电路中，如图所示。
2.根据图左中的家庭电路连接，正确接入火线和零线。
3.以笔画线代替导线，在图中将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。
4.在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。
科研人员用“光敏”和“声敏”材料制成的“光控开关”和“声控开关”可以实现自动控制。
将图中的“光控开关”、“声控开关”和灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。
5.图1-16（a）是家庭电路中带有控制开关的三孔插座。
在图1-16（b）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，并标明火线和零线。
6.将图中连有开关的电灯和三孔插座用笔画线代替导线接入家庭电路中。
7.将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确地接入如图所示的电路中，用笔画线代替导线。
8.增加一个插座和一个电灯，并用一个开关来控制电灯。
按要求将图所示的插座、电灯和开关连接入电路中。
9.将开关S和两盏灯L1、L2正确连入家庭电路中，以实现一只开关同时控制两盏目光灯的功能。
10.投影仪的灯泡功率很大，配有风扇进行散热。
使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。
将图所示的原理图连接完整，风扇用电动机的符号表示。
11.家庭电路应特别注意安全用电。
根据安全用电的原则，在图示的安装一盏螺丝口电灯和一个大功率插座的实物示意图中，用笔画线代替导线连接电路。
12.插线板上的指示灯在开关闭合时会发光，插孔正常通电。
如果指示灯损坏，开关闭合时插孔也能正常通电。
根据上述现象，在图中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
根据上述现象，需要在图15乙中画出插线板中开关、指示灯和插孔的正确连接方式，并确保与电源线连接。
为了符合安全用电的规定，需要将下列三幅图中的电路连接完整。
《电流与电路》作图100题人教版.doc
电流和电路作图题训练一、作图题1.下图中是-次电学实验的实物连接图，请在下虚线框内画出它的电路图。
2.请根据如图所示的实物图画出电路图。
3.【2008 •甘肃兰州】用笔画线表示导线，按照图甲所示的电路图, 将图乙屮各元件连接起来。
（导线不允许交叉）T £>4•请按照图（1）中的电路图将图（2）中的实物连成电路。
DO5.请根据下图的实物连接情况画出相应的电路图。
6-画出如图所示的电路图，并在图上标出相应的元件符号。
7•根据图中的实物连接图画出电路图，并标出电流方向。
8•请你对照下而的电路图，把实物元件用线连接起来。
9.试根据实物图画出它的电路图，并在图上标出SI、S2、S3、LK L2o10•请将图所示元件按电路图连接，连线不要交叉。
r^—[U—n 必—11 •根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。
12•按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）甲13•学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器” 前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。
14.根据图中的实物连接情况，画出相应的电路图。
15.请将图中各元件按如下要求连成电路，要求元件的位置不动。
(1)LI、L2串联，S做总开关；(2)Lb L2并联,S做总开关；(3)LI、L2 并联,S 控制L1。
16.【2004 •新疆乌鲁木齐】根据下图中的电路图，把电路元件连接起来。
17.有一只开关、一只电动机、一个小灯泡和一个电池组，在下面方框内画出开关同时控制电动机和电灯的两种不同电路。
18.如下图所示有一只电铃，一只小灯泡，两只开关，两节干电池，几条导线。
要求：开关SI、S2同时闭合时,电铃响,小灯泡工作; 开关S1闭合，S2断开时，电铃响，小灯泡不工作；开关S1断开，S2 无论闭合还是断开，电铃不响，小灯泡不工作。
电路作图题100个
电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。
请在方框内画出手电筒的电路图。
4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
9.请将下图中的元件连接成串联电路。
10.【2008·广西钦州】某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。
11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电流和电路》作图训练
1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。
2.请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
3.如下图所示电路，画出相应的电路图。
4.（1）把图甲中各电路元件连接成串联电路；
（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
5.请将下图中的元件连接成串联电路。
5题图
6.请根据如图所示的实物图画出电路图。
6题图 7题图
7.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）
8.请按照图（1）中的电路图将图（2）中的实物连成电路。
8题图 9题图
9.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
10.用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）
11.有一教室共6只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你在下面方框中画出这个教室中的这6只灯的连接电路图。
12.请根据下图的实物连接情况画出相应的电路图。
13.画出如图所示的电路图，并在图上标出相应的元件符号。
13题图 14题图
14.根据图中的实物连接图画出电路图，并标出电流方向。
15.请你对照下面的电路图，把实物元件用线连接起来。
15题图 16题图
16.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
17.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
18题图
18.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。
19.根据图中的实物连接情况，画出相应的电路图。
19题图
20.根据图中的电路图，画出相应的实物连接情况。
20题图。
