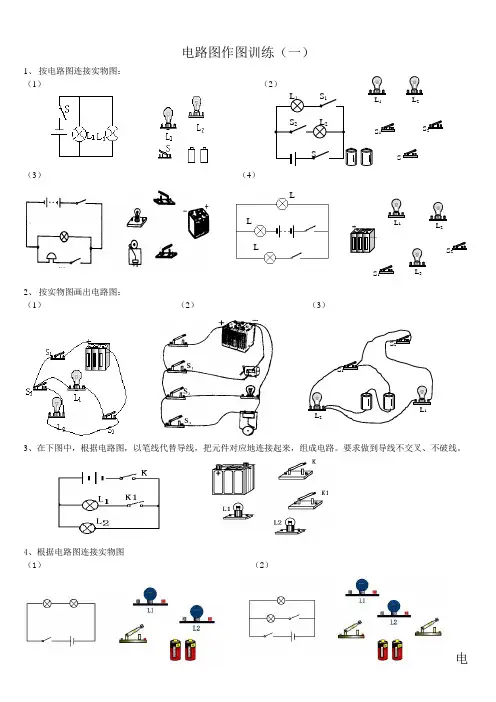

电路图作图训练

1、按电路图连接实物图：（1）（2）（3）（4）2、按实物图画出电路图：（1）（2）（3）3、在下图中，根据电路图，以笔线代替导线，把元件对应地连接起来，组成电路。

要求做到导线不交叉、不破线。

4、根据电路图连接实物图（1）（2）S 1 S 2L LL32112S S1、将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。

2、根据实物图，画出相应的电路图（1）（2）（3）3、试指出下面电路有什么错误，并改正改正方法一改正方法二4、根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5、某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

S 1S 2 S 3第14题红绿前门后门电路图作图检测题1、根据各图的实物图在下面方框中画出相应的电路图，2、根据各图所示的电路图，用铅笔画线作导线，把实物图连接起来。

（1） (2)(3) (4)3、按要求连接电路图或实物图：（1）L1、L2并联，开关S1控制L1，开关S2控制L2。

（2）L1、L2并联，S1控制干路，S2控制L21 L2S1 L2电路图作图训练（三）1、按要求连接电路图或实物图：(1) L 1、L 2并联，S 控制干路，S 1控制L 1 （2）L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 2。

（3）L 1、L 2并联，S 1控制干路，S 2控制L 2 （4）请按下图所示的电路连接情况，在方框内画出对应的电路图2、现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮．并画出电路图。

电路图：3、根据下列要求, 连成实物电路, 并画出电路图。

初中物理电路作图题(含答案)-初三物理电路画图题及答案

初中物理电路作图题(含答案)-初三物理电路画图题及答案
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
电路作图题
姓名：_______________班级：_______________考号：_______________
一、作图题
1、根据电路图连接实物图：
2、根据实物图，在下面的方框里画出电路图。

3、在虚框内画出图13所示实物电路的电路图
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求： (1) 只闭合 S 1时，红灯发光，绿灯不发光
(2)S 1、 S 2都闭合时，两灯都发光
(3) 只闭合 S 2时，两灯均不发光。

5、根据电路图连接实物图：
6、按图（甲）的电路图把 (乙)图中实物连接起来(用铅笔画线做为导线)。

7、按图所示的实物图画电路图：
8、请你根据图甲电路图，在图乙中连接好实物电路．
9、按图所示的实物连接图，画出电路图：
10、根据图所示电路图，连接实物图。

参考答案
一、作图题
1、
2、答案略
3、、
4、15 、
5、
6、
7、
8、解：根据电流流向法，先从正极出发依次串联开关S1、开关S2、灯泡L2回到电源负极，然后将灯泡L1并联在开关S2和灯泡L2的两端，如下图所示：
9、
10、。

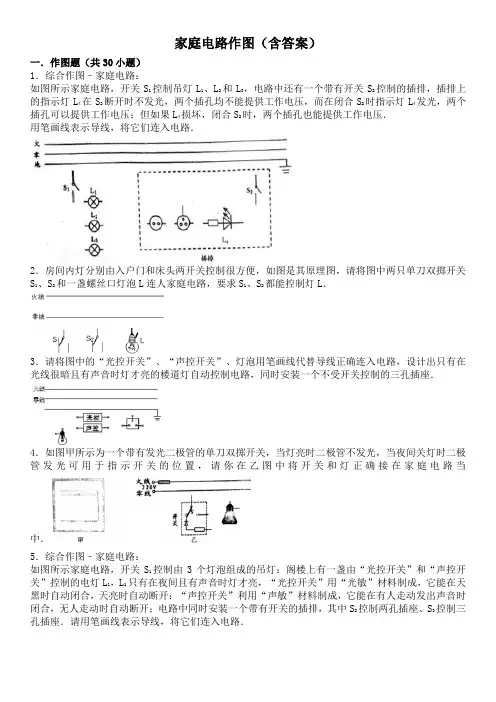

家庭电路作图(含答案)

家庭电路作图（含答案）一．作图题（共30小题）1．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制吊灯L1、L2和L3，电路中还有一个带有开关S2控制的插排，插排上的指示灯L4在S2断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L4发光，两个插孔可以提供工作电压；但如果L4损坏，闭合S2时，两个插孔也能提供工作电压．用笔画线表示导线，将它们连入电路．2．房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S 1、S2和一盏螺丝口灯泡L连人家庭电路，要求S1、S2都能控制灯L．3．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．4．如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当中．5．综合作图﹣家庭电路：如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．6．根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒．7．（1）请将如图1所示元件，连接成符合安全用电要求的家庭电路．（2）如图2所示，请标出小磁针静止时的N极与S极．8．完成如图家庭电路的连接．9．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．10．小明常用的一个插线板，带有开关、保险丝和三孔插座．开关断开时插孔不能提供工作电压，闭合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压．根据上述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．11．居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．12．将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率电器．13．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋转开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电原则14．如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．15．在如图中，将带开关的灯泡，接大功率用电器的三孔插座正确连入电路．16．按题目要求作图，请用笔画线代替导线，将图所示的电灯、开关和插座接入家庭电路中，电灯由开关控制．17．如图所示是一种水位报警器的原理图．当水位达到金属块A时，由于普通的水是导体，衔铁被吸下．要求：当水位超标时红灯亮、电铃响，发出报警信号：正常情况下绿灯亮．请按上述要求，将图中元件连成一个水位报警器电路（a、b、c为三个接线柱，连线时不要交叉）．18．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．请按要求连接好如图所示电路．19．如图所示，是一种温度自动报警器的组装器件，虚线框内是一只电磁继电器，其中A为电磁铁，B为衔铁，C为触点，请按控制电路和工作电路分别把实物连接起来．20．请将图中各器材和元件连成电路，要求开关S断开时，绿灯亮，红灯熄灭；开关S闭合时，红灯亮，绿灯熄灭．21．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生．为此，某同学设计了一种警示电路：在井口安装一环形灯，井盖相当于开关S；正常情况下（S闭合），灯不亮；一旦井盖丢失（S断开），灯即亮起，以警示行人．请按要求连接图．22．温度自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．23．如图所示，请用以下器材，利用一节干电池，间接控制家庭电路的两盏灯．要求：开关S闭合时，红灯亮，绿灯灭；开关S断开时，红灯灭，绿灯亮．24．如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求．将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）．25．温度自动报警器的工作原理如图所示，在水银温度汁的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完成工作电路部分的连接．26．将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示．27．如图所示，一个轻质铝环悬挂在支架上，当把条形磁铁靠近铝环时，铝环被推开，这是因为铝环相当于一个闭合回路，当条形磁铁靠近铝环时，铝环中会产生电流，通有电流的铝环相当于一个单匝通电螺线管，其磁场和条形磁铁相互作用产生斥力，根据上述现象请在图中标出铝环中电流的方向．28．如图丙所示，当开关S闭合时，螺线管与左边始终静止的磁铁互相吸引．请在图中画出螺线管的绕线．29．如图是家庭电路中空气开关的原理图，其中P为电磁铁，Q为衔铁，S是一个弹簧拉动的开关．当电路中由于用电器总功率过大或等原因导致电流过大时，电磁铁P的磁性，会把吸引过来，使衔铁转动，闸刀在弹力的作用下自动开启，切断电路，起到保险作用．30．卓玛同学在做“探究影响电磁铁磁性强弱因素”的实验，他找来了相关的实验器材，如图所示．请你将图中器材连成一个电路，使该电路既能用来做探究磁性强弱与匝数多少有关，又能用来探究与电流大小有关的实验．一．作图题（共30小题）1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．19．20．21．22．23．24．25．26．27．．28．29．短路；衔铁．30．。

电学作图题专题训练

电学作图题专题训练一、根据图甲所示的电路图，把图乙中的器材连成实物电路。

31.依照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。

14.用笔画线，将图中的器材连成电路。

（要求：两灯并联，开关操纵两盏灯）15.如图所示，图（a）是玩具风扇的电路图，请在图（b）中连接它的实物电路。

8.请将下图中的元件连接成串联电路。

九、请将如图所示元件连接成电路，使两灯并联，开关同时操纵两灯，要求最多只能用五根导线。

11.用笔画线表示导线，依照图甲所示的电路图，将图乙中各元件连接起来。

（导线不许诺交叉）12.请依照图（1）中的电路图将图（2）中的实物连成电路。

20.请你对照下面的电路图，把实物元件用线连接起来。

22. 请将图所示元件按电路图连接，连线不要交叉。

24.依照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）29.依照图（a）所示的电路图，将图（b）中的各元件连接起来。

30.依照下图所示的电路图将实物元件连成电路。

31.依照甲图，把乙图中的实物连接起来。

33.请依照下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。

34.将如图所示的实物图连接成电路，要求两盏灯并联，开关只操纵灯L1。

（连线不准交叉）六、如下图所示电路，画出相应的电路图。

1.右图中是一次电学实验的实物连接图，请画出它的电路图。

第六题图25.依照图中的实物连接情形，画出相应的电路图。

5.请依照图中（1）（2）（3）所标出的电流方向，把电池的符号填入方框内。

10.请依照如图所示的实物图画出电路图。

19.依照图中的实物连接图别离画出对应的电路图。

10题图21.试依如实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

21题 32题右32.某同窗要把L1、L2接成并联电路，开关S1操纵整个电路，开关S2操纵灯L2．如图所示，试指出其中错误并更正过来。

再画出正确的电路图。

36.现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。

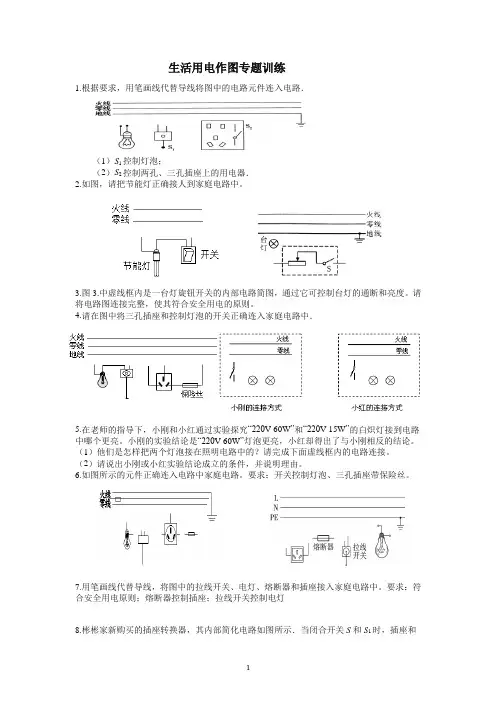

生活用电电路作图专题训练

生活用电作图专题训练1.根据要求，用笔画线代替导线将图中的电路元件连入电路．（1）S1控制灯泡；（2）S2控制两孔、三孔插座上的用电器．2.如图，请把节能灯正确接人到家庭电路中。

3.图3.中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

4.请在图中将三孔插座和控制灯泡的开关正确连入家庭电路中．5.在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮。

小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论。

（1）他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接。

（2）请说出小刚或小红实验结论成立的条件，并说明理由。

6.如图所示的元件正确连入电路中家庭电路。

要求：开关控制灯泡、三孔插座带保险丝。

7.用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。

要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯8.彬彬家新购买的插座转换器，其内部简化电路如图所示．当闭合开关S和S1时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S、断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响．请在图中将未完成的电路补充完整．9.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒10.如图所示，①请将图中“光控开关”、“声控开关“和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。

11.如图所示、插座的一部分已接入家庭电路，请将插座剩余部分及开关、灯泡正确连入电路。

12.图甲是一个带开关和指示灯的三孔插座．小明发现当开关断开时，指示灯不发光，插孔也不能提供工作电压；当开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出插座（已做简化处理）中的开关、指示灯（连限流电阻）和插孔的连接方式，并把插座与电源线接通．13.如图所示，是生活中常用的一种插线板。

家庭电路作图题22道题(精选)带答案

家庭电路作图题一、作图题（共22题）1、如图甲所示，是小明家常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

（________）2、进步神速的周润春同学在自家盖的房间安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．（_____）3、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．4、图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件．图乙方框内是其内部示意图，“〇”代表接线柱．请将图乙电路连接完整．要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上．（__________）5、教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

6、(3)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成题15—3图的电路。

7、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．8、有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座连接在电路中．9、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．10、如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．11、如图甲所示，是小明常用的一个插线板。

简单电路作图题综合训练1(含答案)

简单电路作图题专项训练1一、作图题1．如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关S闭合后，电阻R1、R2都可正常工作。

2．如图所示电路，请用笔画线代替导线完成电路连接。

要求；两灯串联，电压表测量两端电压，导线不能交叉。

3．如图所示，在探究串联电路中的电压特点时，小明想把两个小灯泡串联起来，用电压表测量灯L1两端的电压，请你用笔画线代替导线将实验电路连接完整。

4．请根据如图所示的实物图，在方框中画出对应的电路图。

5．如图所示，请把该实物图转换成电路图。

6．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。

补上后要求：闭合开关S，滑片P 向左移动的过程中，电流表示数变小，小灯L亮度不变。

7．如图甲所示的电路，在闭合开关后，通过灯L1的电流为0.2A，通过灯L2的电流为0.5A，根据图甲所示的电路图在图乙所示的实物图上用笔画出连线。

（注意连线不能交叉）8．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：两灯并联，开关控制整个电路，导线不能交叉。

9．如图是一个简化了的玩具警车的电路图。

灯泡L与小电动机M是并联的，开关S1控制灯泡L，S2控制电动机。

请你将电路补充完整。

10．根据实物图，画出对应的电路图。

11．请你在答题纸上用笔画线代替导线，将图中的各元件连接成电路，要求：两灯泡并联；电流表测流过L1的电流（电流约为0.4A）；开关S1控制整个电路，S2只控制L2；导线不能交叉。

12．在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量小灯泡两端的电压．14．在左图中只改动一根导线，使两灯并联，电流表测量通过L2的电流。

要求：在要改动导线上划“×”，并用笔画线代替导线画上正确的连线。

然后在右边方框内画出与修改后的电路对应的电路图（图中灯泡标上L1和L2）。
