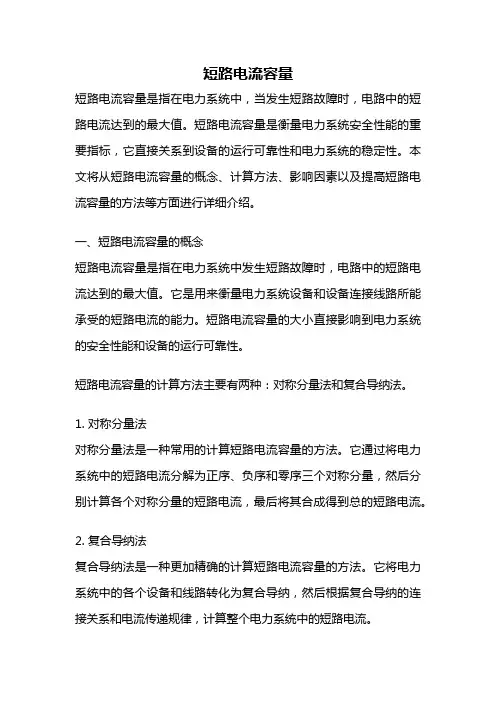

短路电流容量
短路电流容量短路电流容量是指在电力系统中，当发生短路故障时，电路中的短路电流达到的最大值。
短路电流容量是衡量电力系统安全性能的重要指标，它直接关系到设备的运行可靠性和电力系统的稳定性。
本文将从短路电流容量的概念、计算方法、影响因素以及提高短路电流容量的方法等方面进行详细介绍。
一、短路电流容量的概念短路电流容量是指在电力系统中发生短路故障时，电路中的短路电流达到的最大值。
它是用来衡量电力系统设备和设备连接线路所能承受的短路电流的能力。
短路电流容量的大小直接影响到电力系统的安全性能和设备的运行可靠性。
短路电流容量的计算方法主要有两种：对称分量法和复合导纳法。
1. 对称分量法对称分量法是一种常用的计算短路电流容量的方法。
它通过将电力系统中的短路电流分解为正序、负序和零序三个对称分量，然后分别计算各个对称分量的短路电流，最后将其合成得到总的短路电流。
2. 复合导纳法复合导纳法是一种更加精确的计算短路电流容量的方法。
它将电力系统中的各个设备和线路转化为复合导纳，然后根据复合导纳的连接关系和电流传递规律，计算整个电力系统中的短路电流。
三、影响短路电流容量的因素短路电流容量受多种因素的影响，主要包括以下几个方面：1. 电源容量：电源容量的大小直接影响到电力系统中的短路电流容量。
电源容量越大，短路电流容量也越大。
2. 线路阻抗：线路阻抗是指电力系统中线路对电流的阻碍程度。
线路阻抗越小，短路电流容量越大。
3. 设备参数：设备的参数包括电阻、电抗等。
设备参数越小，短路电流容量越大。
4. 运行方式：不同运行方式下，电力系统中的短路电流容量也有所不同。
例如，在并联运行时，短路电流容量会增大。
四、提高短路电流容量的方法为了提高电力系统的短路电流容量，可以采取以下几种方法：1. 提高电源容量：可以通过增加电源的装机容量或增加并联电源的数量来提高短路电流容量。
2. 降低线路阻抗：可以采用降低线路电阻和电抗的方法来减小线路阻抗，从而提高短路电流容量。
电力系统短路故障原因及防治措施
电力系统短路故障原因及防治措施一、电力系统短路故障的原因分析1、电力系统方面电力系统的故障主要包括横向系统和纵向系统故障两大类。
而这里所提及的电力系统的短路故障主要就是指不同的导体出现的短路现象。
这些导体出现短路的原因大多都归咎于电力系统中绝缘体受到了损害。
所谓的绝缘体就是不容易导电的物质，在电流流动的过程中，绝缘体依靠本身具有的极强的电阻来将电流与相关的物品进行绝缘，而绝缘体一旦破坏，隔绝电流的阻力消失，就会使电流任意地流动，一旦电流过大，就会给人们的生活以及社会的发展带来极其严重的后果。
再者，造成电力系统短路的原因，还可能是工作人员在操作过程中出现了失误或者施工人员存在违规操作的行为。
这些都会导致电力系统不同程度的短路。
2、三相系统方面三相系统的短路主要就是指电力系统故障中的横向故障。
而具体的三相系统的短路故障包括三相短路、两相短路、单相接地短路以及两相接地短路。
在三相系统中，三相短路时，由于其被短路的三相阻抗相等，所以三相短路属于真正意义上的短路现象。
而且对于三相短路来说，它出现短路时电流和电源相等，所以认为它又是对称的短路现象。
通过实践检验可以了解到，一般经常发生的短路都是单相短路，三相短路的现象比较少见，但是并不代表没有。
而且对于三相短路来说，它的危害以及影响的范围是极大的。
因此，在具体的生活实践中，要积极地预防三相短路现象的出现，最大程度地保护人类的生活生产以及社会的进步不受到太大的影响。
3、电力用户方面我国不同地区的人口密度、经济条件存在很大差异，这也就导致了不同地区对电力的需求程度也各不相同。
对于人口稠密的城市地区，由于用电量大，因此电力系统分布密集，线路交叉重叠。
随着电力系统中设备、线路使用年限的增加，很容易出现设备老化、绝缘外套脱落等问题，如果不能及时的进行更换，就很有可能导致线路短路故障。
对于人口相对稀疏的山区或农村地区，电力系统的覆盖范围大，但是基层的电力系统检测和维修人员数量不足，很难定期开展电力系统的安全检查工作，也就不能及时发现潜在的故障隐患，增加了电力系统出现短路故障的风险。
DFIG风电场短路电流计算影响因素分析
DFIG风电场短路电流计算影响因素分析DFIG（双馈感应发电机）是风电场常见的一种发电机类型，其在电力系统中的短路电流计算是非常重要的。
DFIG风电机组具有机械风向跟踪技术、变桨技术、电网频率跟踪技术等优点，具有很强的动态响应和适应性。
因此，DFIG风电机组成为了现代风电场的主流配置，在风电产业中扮演着重要的角色。
短路电流是指在系统中出现短路或故障时，电流呈指数级上升的现象。
当系统中出现故障时，电流可能会达到很高的峰值，这对电力系统的设备和安全带来极大的威胁。
因此，对于DFIG风电机组在短路电流计算中的影响因素进行分析非常必要。
1. 短路电流的产生机制在短路情况下，电动机的转子会受到极大的启动电流。
这个电流源于与电动机并联的电动机启动电容器，在电容器作用下电动机所吸收的虚功大于实功。
这样，转子便会受到加速力矩，扭矩逐渐增大，从而产生短路电流。
在没有启动电容器电路的情况下，短路电流的峰值会更高。
2. DFIG风电机组在短路电流中的作用在短路情况下，DFIG风电机组（转换电子器件，变压器以及变频器等）对短路电流的限制是非常重要的。
在短路电流中，DFIG风电机组扮演的角色在于限制电流的快速上升。
这些装置的作用可以分为两种：短路电流的控制和能量储存的释放。
当半导体开关控制时，可以通过变压器实现电流的限制。
同时，电容或双向瞬时能量储存在短路时起到了减缓电流上升速度的作用。
3. 影响因素分析短路电流的大小与电力系统的电流、电压、接地方式、发电机类型、负荷等诸多因素有关。
DFIG风电机组作为发电机类型的一种，其自身特性也会对短路电流大小产生影响。
下面对DFIG风电机组在短路电流计算中的影响因素进行具体介绍。
（1）DFIG风电机组的转矩特性。
风电机组在接地故障时，其输出的转矩可能会受到影响。
由于双馈感应发电机发电时，转矩与固有电压同频，因此故障时可能会发生电压下降，进而导致输出转矩下降。
这会造成额定转矩和故障转矩之间的差异，从而影响到短路电流的计算。
三相短路分析及短路电流计算
三相短路分析及短路电流计算三相短路分析及短路电流计算是电力系统中一个重要的问题，在电力系统运行和设计中起着至关重要的作用。
理解和计算三相短路电流对于保护设备和系统的可靠性至关重要。
下面我将详细介绍三相短路分析及短路电流计算的内容。
1.三相短路分析三相短路是指三相电源之间或电源与负载之间发生短路故障，造成电流突然增加。
三相短路会导致电流剧增，电网负载增大，电网发电机负荷骤降。
因此，对于电力系统而言，短路是一种严重的故障。
短路的原因主要有以下几种：-外部因素，如雷击、设备故障等；-人为因素，如误操作、设备维护不当等。
短路的位置主要有以下几种：-发电机绕组内部；-输电线路中；-终端设备终端内部。
短路的类型主要有以下几种：-对地短路（单相接地短路、双相接地短路）；-相间短路；-相对地短路；-三相短路。
短路电流是指在短路发生时，电路中的电流值。
短路电流的计算是电力系统设计、保护设备选择、线路容量选择的重要依据。
正确计算短路电流能够保证系统的安全运行。
短路电流的计算包括以下步骤：-确定故障位置和类型；-确定电路参数，包括发电机额定电流、负载电流、接地电阻等；-选择合适的计算方法，如对称分量法、复杂网络法、解耦法等；-根据选定的计算方法进行计算，并考虑系统运行时的各种条件，如电源电压波动、电源短路容量等；-对计算结果进行验证和分析，确保结果的准确性。
在进行短路电流计算时，还需要考虑以下几个因素：-各种设备的短路容量，包括母线、断路器、继电器等；-系统的整体阻抗和电流限制；-瞬时电流和持续电流的功率损耗；-预测设备短路容量的变化趋势。
总之，三相短路分析及短路电流计算对于电力系统的正常运行和设备的保护至关重要。
准确计算短路电流能够帮助电力系统工程师定位和解决故障，从而确保系统的安全运行。
短路电流分析与计算
短路电流分析与计算短路电流是指电力系统在发生短路故障时，电流突然增大的现象。
短路电流分析与计算是电力系统设计和运行中重要的内容之一，它能够帮助工程师确定系统中的安全操作范围，保护设备和人员的安全。
短路电流的计算是为了确定保护设备的能力和选择正确的保护装置。
短路电流的计算通常包括对直流短路电流和对称短路电流的计算。
在进行短路电流计算之前，需要确定系统的拓扑结构和参数。
拓扑结构包括继电器、开关、变压器等电气设备的连接方式；参数包括系统的电阻、电抗、电容等。
在计算三相短路电流时，需要考虑以下几个因素：1.电气设备的短路能力：通过查阅设备的技术资料，可以确定设备的短路能力。
电气设备通常有额定短路电流容量，表示设备在额定电压和频率下能够承受的最大短路电流。
这个值通常以对称分量形式给出。
2.短路点的电阻和电抗：不同的短路点具有不同的电阻和电抗。
电阻一般可以通过测量获得，电抗通常需要根据系统的拓扑结构和参数进行估计。
3.电源电压：电源电压是计算短路电流的重要参数。
电源电压通常以震荡（复数）形式给出，其中包括震荡的大小和角度。
根据这些参数，可以使用不同的方法进行短路电流的计算，常用的方法包括传统方法和复数法。
传统方法通过分析电力系统的拓扑结构和参数，逐步计算各个电气设备的短路电流，最后将结果进行组合得到总的短路电流。
复数法是一种比较简单和快捷的计算方法。
它将电力系统的拓扑结构和参数转化为等值复数阻抗，并使用基尔霍夫电压定律和欧姆定律进行计算。
这种方法通常适用于均匀无电抗补偿的系统。
无论是使用传统方法还是复数法，计算的目的都是为了确定保护设备的动作电流和时间。
动作电流是指保护装置开始动作的电流阈值，它通常是设备的额定电流的一些倍数。
动作时间是指保护装置从检测到短路故障开始动作所需的时间，它是由保护装置的设计和设置参数决定的。
在进行短路电流计算时，还需要考虑一些特殊情况，例如接地短路、零序电流、接线方式等。
这些情况都会对短路电流的计算和设备的保护产生影响，工程师需要根据具体情况进行分析和计算。
电力系统稳态分析中的短路电流计算方法
电力系统稳态分析中的短路电流计算方法电力系统的稳态分析是确保电力系统稳定运行的重要任务之一。
其中，短路电流计算是电力系统稳态分析的核心内容之一。
短路电流是指在电力系统中出现故障时，电流途径变得有限，导致电流异常增大的现象。
1. 短路电流的定义和影响因素短路电流是指在电力系统中发生故障时，通过短路路径的电流。
它的计算对电力系统的设备选择、保护装置的设置和设备的运行具有重要意义。
短路电流的大小受到以下几个主要因素的影响：- 系统电压：电压越高，短路电流越大。
- 故障点位置：故障点越靠近电源侧，短路电流越大。
- 系统阻抗：系统的电抗和阻抗越小，短路电流越大。
- 发电机容量：发电机容量越大，短路电流越大。
2. 短路电流计算方法短路电流的计算方法主要包括以下两种常用方法：对称分量法和潮流法。
(1) 对称分量法：对称分量法基于对称分量的概念，将三相电流分解为正序、负序和零序三个对称分量。
其中，正序分量代表正常运行的三相电流，负序分量代表系统的不平衡现象，而零序分量代表系统的故障短路电流。
通过计算零序分量即可得到短路电流。
对于对称分量法的计算过程，需要先求得正序电压和正序电流，再根据正序电流和负序电流的关系，求得负序电流。
最后，通过负序电流和零序电流的关系，计算得到零序电流，即故障短路电流。
(2) 潮流法：潮流法是基于电力系统的潮流计算理论，通过建立系统的节点支路矩阵和节点电流潮流方程组，求解得到短路电流。
潮流法相对复杂，但更为准确，适用于复杂的电力系统。
潮流法计算短路电流的步骤包括：a. 建立节点支路矩阵，确定节点间的电压关系；b. 建立节点电流潮流方程组，包括潮流平衡方程和支路电流方程；c. 求解潮流方程组得到节点电压和支路电流；d. 根据支路电流计算短路电流。
3. 短路电流计算的应用和意义短路电流的计算结果对电力系统的设备选型、保护装置的设置和运行具有重要意义。
以下是短路电流计算结果的一些应用和意义：- 设备选型：短路电流计算可以确定设备在故障短路电流下的能力，从而指导设备选型。
电力系统中的短路电流分析与计算
电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。
当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。
因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。
一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。
短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。
二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。
首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。
2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。
通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。
这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。
3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。
通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。
这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。
三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。
因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。
2. 故障位置电力系统中，故障位置对短路电流计算至关重要。
根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。
3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
短路电流的计算及影响计算结果的因素
经典的短路电流计算方法为：取变比为1.0，不考虑线路充电电容和并联补偿，不考虑负荷电流和负荷的影响，节点电压取1.0，发电机空载。
短路电流计算的标准主要有IEC标准和ANSI标准，我国采用的是IEC标准。
国标规定了短路电流的计算方法、计算条件。
国标推荐的三相短路电流计算方法是等值电压源法，其计算条件为：(1)不考虑非旋转负载的运行数据和发电机励磁方式；(2)忽略线路电容和非旋转负载的并联导纳：(3)具有分接开关的变压器，其开关位置均视为在主分接位置；(4)不计弧电阻：(5)35kV及以上系统的最大短路电流计算时，等值电压源取标称电压的1.1，但不超过设备的最高运行电压。
采用IEC标准进行短路电流计算时，允许用户任意设定短路电流计算的初值条件。
可设定的选项包括：(1)变比选择：1.0或正常变比；(2)考虑充电电容与否；(3)计及并联补偿与否；(4)节点电压值；(5)发电机功率因素。
变压器变比增大时，从本母线看出去的变压器变比增加了，变压器支路的等值阻抗将增加，短路电流将减小：反之，变压器支路的等值阻抗将减小，短路电流将增加。
变比的大幅变化对短路电流的影响相对较小；除基于潮流的短路电流计算外，短路电流计算一般均不考虑线路充电电容、线路高抗、低压并联电容器、电抗器等设备的影响。
考虑并联补偿时，短路电流的变化相对较小，而且，考虑并联补偿后，短路电流的变化有升有降，其中，若是容性补偿占主导影响，短路电流增加，反之，则下降；考虑充电电容时，短路电流的变化幅度较大；若同时考虑充电电容和并联补偿，其影响是两者的叠加；在短路电流计算中，除基于潮流的短路电流计算外，发电机一般设为空载，所以，发电机的空载电势与其端电压相同。
若发电机处于负载状态，其空载电势将大于发电机端电压，且在有功功率相同的情况下，功率因素越低，负载率越高，电流越大，空载电势越大，故障前短路点的母线电压也越高，所
以，短路电流越大：另外节点电压的变化时，基于等值电压源法的短路电流计算结果与电压值保持线性关系。
此外，基于潮流的短路电流计算、经典短路电流计算方法以及用IEC推荐的方法(变比不变，节点电压取1.05pu)计算结果也有所不同。
经典计算方法所得的短路电流计算结果偏小，有可能给系统埋下不安全的隐患；IEC方法与基于潮流的短路电流结果相差较小，但不同区域的偏差各不相同，也并不一定能反映系统的最大短路电流水平。
若换一个思路，改计算节点的最大短路电流为计算其最小等值阻抗，则系统的最小等值阻抗是易于求取的，且能符合系统实际的。
在此基础上，根据各节点的最大可能运行电压，去求得该节点的最大短路电流水平，应该是最能反映系统可能的最大短路电流水平的可行方法，据此合理的选择保护系统，确保电路安全正常运行。
简单计算原则：
与供应短路点电源导线或线路的截面积有关，截面积越大，短路电流越大；
与供应短路点电源导线或线路的长度有关，长度越短，短路电流越大；
与供应短路点电源的容量有关，容量越大，短路电流越大；
与电压等级有关，电压等级越高，短路电流越大等。
