节能设计流程
节能设计操作步骤
斯维尔节能设计操作步骤1，打开图纸：建议导入天正7图纸A:导入天正7以上，8以下的图纸，直接可利用建立模型; B:导入天正3图纸：需要重新插入墙体和窗户以及柱体；或者通过软件：2D条件图模块下命令进行转换，进行图纸上墙体、柱体、门窗的图层识别2，模型检查- 关键显示GJXS命令：“H”保留施工图上有关于外围护结构的所有信息，其他信息暂时关闭；需要重新查看其他内容，关键显示：“U”可以恢复；3，重叠检查CDJC:检查围护结构的重叠线条：注意删除重叠线条时候要正确选择；4，柱墙检查ZQJC:检查外围护结构的柱墙连接性；5，重复3，4步，直至检查均无错误为止6，门窗整理MCZL：对照门窗大样重新核对门窗的编号、长、宽、高度等信息，并进行修改7,闭合检查：BHJC：软件无该命令的按钮，直接输入BHJC 即可；检查每一个房间的闭合性；8，房间楼层->搜索房间SSFJ:逐次框选每一层的建筑轮廓注：搜索完房间后，注意点击建筑轮廓四个字：观察搜索出的轮廓是不是实际应该参与计算的建筑轮廓；如果不是，请检查未搜索出的区域的墙体的连接性，并修改。
修改后重新进行第8步，直至是为止；9，热工设置：房间类型FJLX:根据施工图上每个房间类型的不同，将房间类型赋给该房间10，建楼层框JLCK:注意3点；A，框选该楼层外围护结构，并要包含“建筑轮廓”四个子B，给定对齐点：应该为所有楼层都有的一个点；C，修改楼层高度：为实际的楼层高度11，改高度GGD：软件无该命令的按钮，直接输入GGD修改图中的墙体高度；使得墙体高度=建筑层高12，工程设置：GCSZ；注意根据实际工程进行红框内的数据的设置13，工程构造GCGZ:注意图上画红框的地方的数据设置14，选择浏览->选择外墙xzwq:框选全部楼层，右键点击确定使得图层处于选中状态：ctrl+1打开图层属性表修改红框处，梁高、梁构造15，热工设置->类型遮阳ZYLX:根据图纸建立窗户的遮阳类型：其中还包括调控楼板以及阳台对下层楼层的水平外遮阳作用、两侧构造墙对于门窗的垂直遮阳；设置好遮阳类型后，将该遮阳赋给对应的外窗。

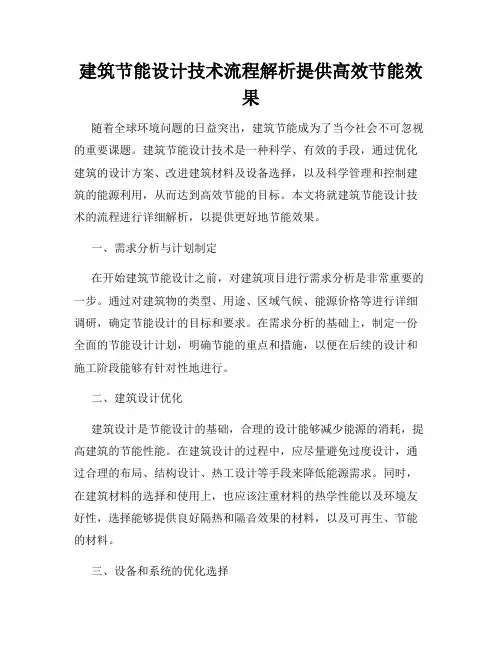

建筑节能设计技术流程解析提供高效节能效果
建筑节能设计技术流程解析提供高效节能效果随着全球环境问题的日益突出，建筑节能成为了当今社会不可忽视的重要课题。
建筑节能设计技术是一种科学、有效的手段，通过优化建筑的设计方案、改进建筑材料及设备选择，以及科学管理和控制建筑的能源利用，从而达到高效节能的目标。
本文将就建筑节能设计技术的流程进行详细解析，以提供更好地节能效果。
一、需求分析与计划制定在开始建筑节能设计之前，对建筑项目进行需求分析是非常重要的一步。
通过对建筑物的类型、用途、区域气候、能源价格等进行详细调研，确定节能设计的目标和要求。
在需求分析的基础上，制定一份全面的节能设计计划，明确节能的重点和措施，以便在后续的设计和施工阶段能够有针对性地进行。
二、建筑设计优化建筑设计是节能设计的基础，合理的设计能够减少能源的消耗，提高建筑的节能性能。
在建筑设计的过程中，应尽量避免过度设计，通过合理的布局、结构设计、热工设计等手段来降低能源需求。
同时，在建筑材料的选择和使用上，也应该注重材料的热学性能以及环境友好性，选择能够提供良好隔热和隔音效果的材料，以及可再生、节能的材料。
三、设备和系统的优化选择建筑节能设计不仅涉及到建筑外观和结构，还需要对建筑设备和系统进行优化选择。
例如，采用高效节能的供暖、制冷和通风系统，通过使用智能控制技术，确保建筑内部温度、湿度、光照等环境参数的良好调控。
此外，利用太阳能热水器、光伏发电等可再生能源设备，进一步提高建筑的节能性能。
四、能源管理和控制优化的建筑设计和设备选择只是节能的一部分，有效的能源管理和控制也是建筑节能设计不可或缺的环节。
通过智能化的建筑能源管理系统，对建筑的能源消耗进行实时监测和分析，及时发现和解决能源浪费问题。
此外，建筑内部的合理能源分配和利用也是节能设计需要重点关注的方面。
五、后期评估和改进建筑节能设计并不是一次性的任务，需要进行后期评估和改进来保证节能效果的持续。
通过对建筑的实际能耗数据进行收集和分析，对建筑节能效果进行评估，并根据评估结果对设计和系统进行持续优化和改进，以达到最佳的节能效果。
建筑节能施工关键步骤
建筑节能施工关键步骤建筑节能施工关键步骤：建筑节能是减少资源消耗、减少环境污染的重要环节，也是未来可持续发展的必要条件。
在建筑节能中，施工过程起着关键的作用。
以下是建筑节能施工的关键步骤。
1. 优化建筑设计：建筑节能的第一步是优化建筑设计。
通过综合考虑地理、气候、朝向、建筑材料等因素，确定合理的建筑形式和结构。
采用合适的隔热材料、窗户和门窗设计，以减少能源损失。
同时，合理设置采光和通风设施，以减少人工照明和空调的使用。
2. 选择节能建材：建筑的能源消耗主要集中在能源供应和建筑材料方面。
选择优质的节能建材，如高性能隔热材料、低导热系数的窗门等，可以大幅减少能源消耗。
另外，选择可再生材料和回收材料也是一个重要的环节。
3. 施工过程管理：在建筑过程中，管理是确保节能目标实施的关键。
建筑公司应制定详细的施工计划，统筹安排各个环节，确保工作的协调与顺利进行。
管理人员应监督和检查施工现场的细节，确保隔热材料、窗户和门窗的安装质量。
4. 节能设备的使用：在建筑施工过程中，可以采用节能设备来减少能源消耗。
例如，在施工现场使用高效的照明设备、空调设备和暖气设备。
同时，合理选择施工机械和用电设备，减少能源的浪费。
5. 建筑节能培训：建筑公司应为施工人员提供建筑节能的培训。
培训内容包括节能意识、节能设备的正确使用方法等。
通过培训，提升施工人员对节能施工的认识和理解，确保施工过程中的节能措施得到有效实施。
总结起来，在建筑节能的施工过程中，优化建筑设计、选择节能建材、施工过程管理、合理使用节能设备以及建筑节能培训是关键步骤。
只有通过综合考虑这些因素，并采取相应的措施，才能实现建筑节能的目标，减少能源损耗，降低环境污染，实现可持续发展。

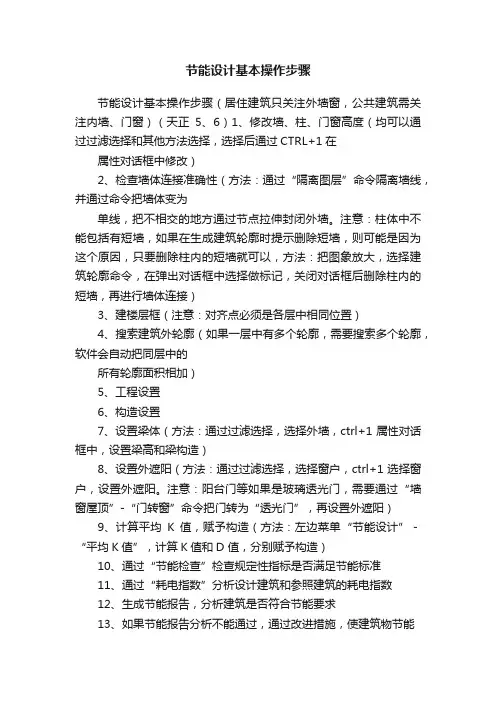

节能设计基本操作步骤
节能设计基本操作步骤（居住建筑只关注外墙窗，公共建筑需关注内墙、门窗）（天正5、6）1、修改墙、柱、门窗高度（均可以通过过滤选择和其他方法选择，选择后通过CTRL+1在属性对话框中修改）2、检查墙体连接准确性（方法：通过“隔离图层”命令隔离墙线，并通过命令把墙体变为单线，把不相交的地方通过节点拉伸封闭外墙。
注意：柱体中不能包括有短墙，如果在生成建筑轮廓时提示删除短墙，则可能是因为这个原因，只要删除柱内的短墙就可以，方法：把图象放大，选择建筑轮廓命令，在弹出对话框中选择做标记，关闭对话框后删除柱内的短墙，再进行墙体连接）3、建楼层框（注意：对齐点必须是各层中相同位置）4、搜索建筑外轮廓（如果一层中有多个轮廓，需要搜索多个轮廓，软件会自动把同层中的所有轮廓面积相加）5、工程设置6、构造设置7、设置梁体（方法：通过过滤选择，选择外墙，ctrl+1属性对话框中，设置梁高和梁构造）8、设置外遮阳（方法：通过过滤选择，选择窗户，ctrl+1选择窗户，设置外遮阳。
注意：阳台门等如果是玻璃透光门，需要通过“墙窗屋顶”-“门转窗”命令把门转为“透光门”，再设置外遮阳）9、计算平均K值，赋予构造（方法：左边菜单“节能设计”－“平均K值”，计算K值和D 值，分别赋予构造）10、通过“节能检查”检查规定性指标是否满足节能标准11、通过“耗电指数”分析设计建筑和参照建筑的耗电指数12、生成节能报告，分析建筑是否符合节能要求13、如果节能报告分析不能通过，通过改进措施，使建筑物节能（1）方案设计阶段的节能改进在方案设计阶段就考虑节能并用清华节能辅助节能计算可以更好的控制节能成本，通过调整建筑朝向、外窗面积、外窗固定外遮阳、外墙、屋顶颜色等手段，几乎不需要增加什么造价，就可以有效的降低建筑能耗，外墙、外窗无需太大改动就可以满足节能标准的要求。
（2）施工图设计阶段的节能改进施工图设计阶段利用清华节能进行节能计算主要为了通过施工图审查，一般不愿修改平立剖面，对夏热冬暖地区，节能改进措施主要有更改外窗类型；增加外墙保温；增加活动遮阳等。
节能设计方案
节能设计方案一、建筑节能设计建筑是能源消耗的大户，因此建筑节能设计至关重要。
（一）优化建筑朝向和布局建筑的朝向和布局应充分考虑当地的气候条件和日照规律。
尽量使建筑物朝向正南或南偏东、南偏西一定角度，以最大程度地利用冬季阳光和夏季自然通风，减少空调和采暖的需求。
同时，合理规划建筑物之间的间距，避免遮挡阳光和影响通风。
（二）提高建筑围护结构的保温隔热性能采用高效的保温隔热材料，如岩棉、聚苯板、聚氨酯等，对建筑物的外墙、屋顶和门窗进行保温处理。
增加墙体和屋顶的厚度，提高隔热性能，减少热量传递。
选用节能型门窗，如双层中空玻璃门窗，提高窗户的气密性能，减少热量散失和冷空气渗透。
（三）优化建筑通风系统设计合理的自然通风系统，利用风压和热压原理，促进室内空气流通。
在建筑中设置通风口、风道和通风窗等设施，提高通风效果。
在需要时，结合机械通风系统，如新风系统，保证室内空气质量的同时，降低通风能耗。
（四）充分利用可再生能源在建筑设计中，应考虑利用太阳能、地热能等可再生能源。
安装太阳能热水器、太阳能光伏发电板等设备，为建筑提供热水和部分电力。
利用地源热泵系统，从地下获取热能或冷能，用于采暖和制冷。
二、工业节能设计工业生产过程中的能源消耗巨大，节能潜力也很大。
（一）优化生产工艺对生产流程进行深入分析，找出能耗较高的环节，进行工艺改进和优化。
采用先进的生产技术和设备，提高生产效率，降低能源消耗。
例如，采用连续化生产工艺替代间歇式生产工艺，减少设备启停次数，降低能耗。
（二）合理选择能源类型根据不同的生产需求，合理选择能源类型。
优先使用电能、天然气等清洁能源，减少煤炭等高污染、高能耗能源的使用。
对于需要高温加热的工艺，可以考虑采用电加热、微波加热等高效的加热方式，提高能源利用效率。
（三）加强能源管理建立完善的能源管理体系，对能源的消耗进行实时监测和分析。
制定能源消耗指标，对各生产环节的能源消耗进行严格控制。
通过能源审计，发现能源浪费的问题，并采取相应的整改措施。
节能设计基本操作步骤
节能设计基本操作步骤节能设计基本操作步骤（居住建筑只关注外墙窗，公共建筑需关注内墙、门窗）（天正5、6）1、修改墙、柱、门窗高度（均可以通过过滤选择和其他方法选择，选择后通过CTRL+1在属性对话框中修改）2、检查墙体连接准确性（方法：通过“隔离图层”命令隔离墙线，并通过命令把墙体变为单线，把不相交的地方通过节点拉伸封闭外墙。
注意：柱体中不能包括有短墙，如果在生成建筑轮廓时提示删除短墙，则可能是因为这个原因，只要删除柱内的短墙就可以，方法：把图象放大，选择建筑轮廓命令，在弹出对话框中选择做标记，关闭对话框后删除柱内的短墙，再进行墙体连接）3、建楼层框（注意：对齐点必须是各层中相同位置）4、搜索建筑外轮廓（如果一层中有多个轮廓，需要搜索多个轮廓，软件会自动把同层中的所有轮廓面积相加）5、工程设置6、构造设置7、设置梁体（方法：通过过滤选择，选择外墙，ctrl+1属性对话框中，设置梁高和梁构造）8、设置外遮阳（方法：通过过滤选择，选择窗户，ctrl+1选择窗户，设置外遮阳。
注意：阳台门等如果是玻璃透光门，需要通过“墙窗屋顶”-“门转窗”命令把门转为“透光门”，再设置外遮阳）9、计算平均K值，赋予构造（方法：左边菜单“节能设计”－“平均K值”，计算K值和D 值，分别赋予构造）10、通过“节能检查”检查规定性指标是否满足节能标准11、通过“耗电指数”分析设计建筑和参照建筑的耗电指数12、生成节能报告，分析建筑是否符合节能要求13、如果节能报告分析不能通过，通过改进措施，使建筑物节能（1）方案设计阶段的节能改进在方案设计阶段就考虑节能并用清华节能辅助节能计算可以更好的控制节能成本，通过调整建筑朝向、外窗面积、外窗固定外遮阳、外墙、屋顶颜色等手段，几乎不需要增加什么造价，就可以有效的降低建筑能耗，外墙、外窗无需太大改动就可以满足节能标准的要求。
（2）施工图设计阶段的节能改进施工图设计阶段利用清华节能进行节能计算主要为了通过施工图审查，一般不愿修改平立剖面，对夏热冬暖地区，节能改进措施主要有更改外窗类型；增加外墙保温；增加活动遮阳等。
节能工程设计方案
节能工程设计方案一、项目背景随着全球能源危机的出现和环境污染问题的日益严重，节能环保成为当今社会关注的焦点之一。
在能源资源日益紧缺的情况下，节能工程成为一种应对能源危机的有效手段。
因此，本文将围绕节能工程设计方案展开论述。
二、项目目的本项目的目的是通过设计和实施节能工程方案，实现能源消耗的最小化，减少对环境的影响，提高能源利用效率，同时为企业和社会创造经济效益和环保效益。
三、项目范围本节能工程设计方案将涵盖建筑、设备、能源管理等多个方面，旨在实现全面节能。
四、设计方案1. 建筑设计方案在建筑设计方面，应重点考虑建筑的隔热、保温和通风设计。
使用高效隔热材料和保温材料，减少建筑能量消耗。
同时，通过智能通风系统，实现室内空气的循环利用，减少能源消耗。
2. 设备选型方案在设备选型方面，应选择具有高效能和低能耗的设备，如节能灯具、高效空调、节能电梯等。
同时，应定期对设备进行检修和维护，保持其良好的工作状态，提高设备的使用寿命。
3. 能源管理方案通过建立完善的能源管理体系，对能源的使用、监控和管理进行全面控制。
采用先进的能源监测系统，定期对能源消耗进行评估和分析，制定合理的节能目标和措施，不断优化能源利用效率。
4. 可再生能源利用方案通过利用太阳能、风能等可再生能源，降低对传统能源的依赖，实现能源供给的多样化。
在建筑设计中，应考虑利用太阳能和风能等可再生能源，为建筑提供照明和供暖。
5. 生产工艺优化方案对生产工艺进行优化，降低能源消耗和废弃物排放。
引入先进的生产技术和设备，提高生产效率，减少生产能耗，实现生产过程中的能源节约。
6. 安全管理方案落实安全节能生产的责任，加强安全技术管理，规范生产操作，提高能源利用效率，并且降低事故发生的可能。
七、实施方案1. 制定详细的实施计划，包括项目的时间节点、费用预算和资源配置。
2. 按照实施计划逐步推进，确保实施过程有条不紊。
3. 加强对实施情况的监督和管理，随时调整和优化实施计划。
建筑物节能工程施工流程详述
建筑物节能工程施工流程详述节能工程是在建筑物的设计、建造和运营过程中，通过采用先进的技术和策略，减少能源消耗、降低碳排放，达到节能减排的目标。
本文将详细介绍建筑物节能工程施工的流程，以帮助读者更好地了解该过程。
一、前期准备阶段在实施建筑物节能工程之前，需要进行一系列的前期准备工作。
首先，进行能耗评估和分析，确定节能目标和措施。
其次，进行现场勘测，对建筑物的热量损失和能耗进行测量和评估。
然后，对建筑物的结构、设备和系统进行检查和评估，确定需要改进的方面。
最后，制定施工计划和预算，确定资源需求和工作时间表。
二、设计阶段在确定了节能目标后，需要进行节能工程的设计。
在设计阶段，需要结合建筑物的结构、设备和系统，通过改进建筑物的绝热性能、低能耗设备的选择和优化能源系统的设计等方式，实现节能的目标。
设计人员需要进行各种技术计算和模拟分析，优化设计方案，确保实施阶段能够达到预期的节能效果。
三、施工准备阶段在实施节能工程之前，需要进行施工准备工作。
首先，制定详细的施工方案，明确工作任务、工作步骤和责任分工。
其次，采购和准备所需的材料和设备，确保施工过程中能够及时供应。
同时，组织施工人员进行培训，提高其对节能技术和工艺的理解和掌握。
最后，制定安全管理和质量控制措施，确保施工过程的安全可靠和质量合格。
四、施工阶段在施工阶段，需要按照设计方案进行施工工作。
首先，进行建筑物的改造工作，包括改善建筑物的绝热性能，增加隔热材料的使用，改进窗户和门的密封性能等。
其次，进行建筑物的能源设备更新和升级，包括更换高效节能的照明、空调和供热系统等。
最后，进行能源管理系统的安装和调试，确保能够实时监测和管理建筑物的能耗情况。
五、验收阶段施工完成后，需要进行节能工程的验收。
验收过程中，需要对施工质量进行检查，确保施工符合设计要求和规范标准。
同时，进行工程性能测试，测试建筑物的热工性能、能耗情况等。
最后，进行能耗评估和分析，与设计目标进行对比，评估节能效果的实际达成情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步、生成建筑模型
生成模型主要有以下三种方式： 1、图形转换 2、直接利用 3、描图
第一步、生成建筑模型
1、图形转换（不建议使用） 主要是利用CAD、天正3等软件绘制的建筑 设计图纸，图形本身只是线条，通过图形转换生 成三维模型，但由于现在设计师并没有统一的、 正确的绘制习惯，所以绝大多数情况下，图形线 条并不规范，如果进行图形转换，那么误差率就 比较高，所以就目前情况而言，这种方式使用的 非常少。
软件流程
打开图纸 墙 门 体 窗
识别转换
冷 热 桥
房 间
形成建筑框架
工程设置 外遮阳设置 热工设置 构造管理
指标验算
综合评价
第一步、生成建筑模型
节能设计软件的模型主要指：墙体（外墙和 内墙）、门窗（外门窗和内门窗）、冷热桥构件 （柱、梁、过梁）、房间（包括房间功能设定）、 建筑轮廓、楼层框架。 对于内墙、内门窗、房间这三个构件并不 是要一定生成，如果规定性指标不满足，要进行 能耗分析的时候，必须要生成这三个构件；如果 只是规定性指标验证和耗电指数计算，就不需生 成这三个构件了，这在一定程度上大大减少了建 立模型的时间。
第二步、赋予计算数据
模型建立以后，给模型赋予计算数据，包括： 工程设置、热工设置、外遮阳设置。 工程设置：在工程设置中确定建筑物的地理 位置、建筑类型、墙和门窗的朝向以及北向角。 ★ 热工设置：在工程构造中对每种构件的材料 组成，计算构件的K、D、SC等值。 外遮阳设置：在特性编辑器中选择外窗设置 外遮阳参数，以此来计算外门窗的综合遮阳系数。
工程设置
热工设置
外遮阳设置
第三步、节能设计报告
节能设计第一步是数据提取，得到建筑 面积、外表面积、体形系数等数值。 节能设计第二步是平均K值的计算。得到 墙体的平均K、D值。 最后就可以生成节能报告、报审表、 审 图文件。
第三步、节能设计报告
★★ 注意：不论是公共建筑，还是居住建筑，在 规定性指标不满足的情况下，如果要进行能耗分 析进行综合评价。那么在进行能耗分析之前，要 将内墙、内门窗、房间（包括房间功能设定）绘 制出来。 能耗分析是详细计算，耗电指数则是简单计 算。对于公共建筑而言，在规定性指标不满足的 情况下，只能用能耗分析进行综合评价；对于居 住建筑，在规定性指标不满足的情况下，用耗电 指数进行综合评价即可。
软件验收
应用目标
1、 图纸节能审查 建筑节能设计的判定 2、节能分析咨询 节能效果的评估、 户型能耗标定、节能措
施对能耗的影响
工作流程
第一步、生成建筑模型 最基本也是最重要的，模型正确与否直接影 响到提取数据的正确性。 第二步、赋予计算数据 主要进行三个设置：工程设置、热工设置、 外遮阳设置。 第三步、节能设计报告 自动生成节能设计计算书、报审表、 审图文 件。
节能设计
TH-BECS2006
主 讲： 孔令成
清华斯维尔软件科技有限公司
TSINGHUA SWARE SOFTWARE HI-TECH CO.LTD
建筑节能分析计算软件
建筑节能设计主要考虑外部围护结构对建筑 能耗的影响，可对居住建筑、公共建筑进行节能 审查和能耗评估，并根据各地方的建筑节能实施 细则提供相应的节能计算报告书及报审表。 软件以ＣＡＤ２００２-２００６为平台， 内置我公司建筑设计软件－建筑之星Arch2006命 令，并沿用主流设计软件绘图方式，学习和使用 非常轻松。
第一步、生成建筑模型
1、直接利用（建议使用） 主要是利用清华斯维尔公司的Arch2006、天 正5及其以上版本等软件绘制的建筑设计图纸， 图形本身已经是三维模型，但由于设计师在制图 时只注意二维线条，并没有在意三维表现，所以 打开图纸以后，还要进行一些简单的修改，比如： 墙的高度、门窗的窗台高、删除一些不需要的构 件等，然后模型才是正确的节能计算模型。虽然 建议使用，但在修改时一定要细心。
数据提取
平均K值
节能报告
节能报告
节能报告
节能报告
节能报告
节能报告
报审表
报审表
报审表
报审表
节能设计软件下载地址： /becs2006/becs060816.zip 节能设计软件教学视频下载地址： /download/becsteach06 0602.rar 技术咨询热线： 0755--８３３４０８９６ ８３２５６８２６ ８３３４０８１１ ８３３４０８１０ 节能设计用户互相交流ＱＱ群号码：19753305 全国统一客户免费服务电话:95105705
第一步、生成建筑模型
1、描图（推荐使用） 打开建筑图纸以后，根据建筑底图的线条， 重新绘制三维模型。这种方法在实际工程种被大 量使用，并且得到检验，模型建立的速度也不会 很慢。
下面就第三种方式进行讲解。
★描图
1、绘制外墙。 以轴网的交点做为外墙的定位点。 2、绘制外门窗。 外门窗的位置不要求和底图完全重和，但是偏差不 要太大。 3、搜索建筑轮廓。 建筑轮廓的生成有2个作用：得到建筑面积、改变 墙体类型。 4、布置冷热桥构件 只和外墙相交的柱才布置；如果墙上有梁，按住 Ctrl+1，在特性编辑器中选择外墙设置梁高和梁构造。 5、建立楼层框架。
