电机产品检验规范
无刷直流电机检验规范
无刷直流电机检验规范
无刷直流电机检验规范
（IATF16949/ISO9001-2015）
1.0 目的
为确保供应商来料品质符合我司及客户要求，以确保产品品质，使产线标准统一，产线顺利运转。
2.0 范围
本检验规范适用于本公司所采购的无刷直流电机的检验作业。
3.0 参考文件
3.1 MIL-STD-105E II 抽样计划表、产品承认书及工程样品、工程图纸。
3.2GB/T7345-94、GB/T4942.1-85、GB755-87、GB3797-89、GB4942.2-85
4.0检验规范
4.1检验工具：标配整机、万用表、标准稳压源、卡尺等。
4.2检验条件：
距离：人眼与被测物表面的距离为300～350MM。
时间：每条线检查时间不超过10S。
位置：检视面与桌面成45°；上下左右转动15°。
照明：100W冷白荧光灯，光源距被测物表面300MM ，（500～550LUX）。
检验员视力：裸视或矫正视力在1.0以上且无色盲。
4.3抽样标准
5.0检验内容：
注：不合格分类中标注“0”指有该缺陷；“—”指无该缺陷。
Ac指允收数，Re 指拒收数。
6.0相关文件
《不合格品的控制程序》
《产品抽样检查方案》
《产品缺陷等级标准》7.0质量记录
无刷直流电机检验记录表。
电动机入厂检验规程
电动机入厂检验规程1、目的：对电动机来料进行检验管控，确保产品质量符合规定要求。
2、检验设备及工具：500伏兆欧表、卷尺、直尺、扳手、螺丝刀等3、抽检比例：电动机入厂抽检比例为100%全检4、检验项目及要求4.1证件验证查验是否有产品合格证、使用说明书、装箱单、隔爆合格证复印件、工业产品生产许可证复印件、矿用产品安全标志证复印件且在有效期内。
4.2 外购检验4.2.1外形尺寸及联接尺寸：应符合图纸或国标要求。
4.2.2外观质量a)涂层：电机涂层应均匀，不应有刷痕、收缩、起泡、桔皮、起皱、流卦、针孔、浮色和渗色等缺陷。
b)表面：电机装配应完整，并有可靠的防腐措施，无污损、碰撞、裂痕等缺陷。
c）标牌：电机铭牌标志、安全标志牌、安全警告牌项目齐全、正确、清晰。
d）旋转方向标志：电机上应有明显的红色旋转方向标志。
上述标志粘贴牢固、字迹清楚不易磨灭。
e）隔爆面：电机隔爆结合面不得有划伤、磕碰、锈蚀等现象。
4.2.3电动机旋转部位：应转动灵活。
4.3电机冷态绝缘电阻测定电动机定子绕组(主、副相绕组)相互间以及对机壳间的绝缘电阻在常温冷态下用500伏兆欧表测定，其绝缘电阻应不低于50MΩ。
5 试验方法5.1证件验证用目测方法5.2外观检验方法5.2.1外形尺寸及联接尺寸用钢卷尺和游标卡尺按图纸或国标尺寸要求测量。
5.2.2外观质量用目测法检验。
5.2.3电动机旋转部位试验方法：用手转动外露电机输出轴，应转动灵活。
5.3电机冷态绝缘电阻测定试验方法a)电动机接线盒内6个端头的联片拆开。
b)把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
c)测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
d)用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
电机整机来料检验规范
一.目的:为了更好地控制由供应商提供的电机整机的质量，保证电机整机符合图纸技术要求，保证电机的质量品质，满足客户的需求。
二.适用范本规范适用于公司内电机整机来料检验时使用.三.规范要求：A.收货：货物送到公司后,，检查包装完好程度，与“送货/检单”核对检查数量，并按照质量工程师要求将电机按种类有序堆放，仓库负责开箱，将“送货/检单”放于待检零件上。
如果是供应商提供的运输公司负责将货物运到公司，若有任何包装破损导致电机损坏情况发生，仓库应立即通知采购部，采购作出处理方案，如因生产紧急，需要让步接收，仓库应要求运输公司人员在送货/检单上清楚注明实际破损的数量及程度。
如果拒收，采购应安排将电机返还给供应商。
B.进货检验：收货完成后，质量检验员到待检区对送货电机进行检验..对整机的检验要求：1.供应商提供的电机，要求进料检验员必须按照图纸及检验表要求的检查项目进行来料检验，发现不良及时反馈品管工程师或技术员及品质主管处理；2;实验室检验员完成检验后，把检验数据如实填写在检查表中，由质量工程师出具“进货检验报告”，并将检验情况记入“进货检验月报:3.如果零部件通过检验，进货检验报告结论处注明：Release,质量工程师把进货检验报告一式二份并加盖“PASS”章并将报告与送货/检单及供应商出厂检验报告存档;另一份放置于所检批次零件上。
4.如果零部件未通过进货检验，质量工程师应及时通知采购、供应商和相关部门。
5.让步接收的情况：进货检验报告结论处注明：Release with reservation,质量工程师把进货检验报告一式二份并加盖“PASS”章并将报告与送货/检单及供应商出厂检验报告存档;另一份放置于所检批次零件上；6.挑选或厂内返工的情况：则挑选或返工后的零部件都应经再检验。
7.退货的情况：进货检验报告结论处注明：No Release,质量工程师在进货检验报告上加盖“RELJECT”章，把进货检验报告一式二份并将报告与送货/检单及供应商出厂检验报告存档；另一份放置于所检批次零件上，采购应安排将零部件返还给供应商，如属重大不合格，由质量部向供应商发送“供应商纠正措施需求报告”并予以跟踪。
电机成品检验规范

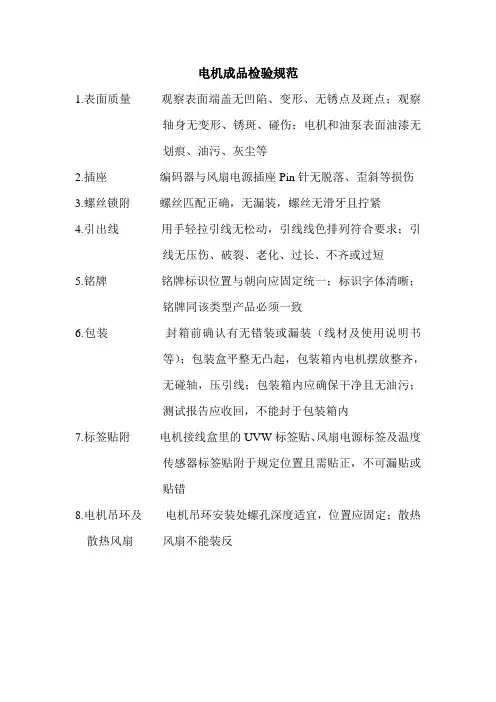

电机成品检验规范
1.表面质量观察表面端盖无凹陷、变形、无锈点及斑点；观察
轴身无变形、锈斑、碰伤；电机和油泵表面油漆无
划痕、油污、灰尘等
2.插座编码器与风扇电源插座Pin针无脱落、歪斜等损伤
3.螺丝锁附螺丝匹配正确，无漏装，螺丝无滑牙且拧紧
4.引出线用手轻拉引线无松动，引线线色排列符合要求；引
线无压伤、破裂、老化、过长、不齐或过短
5.铭牌铭牌标识位置与朝向应固定统一；标识字体清晰；
铭牌同该类型产品必须一致
6.包装封箱前确认有无错装或漏装（线材及使用说明书
等）；包装盒平整无凸起，包装箱内电机摆放整齐，
无碰轴，压引线；包装箱内应确保干净且无油污；
测试报告应收回，不能封于包装箱内
7.标签贴附电机接线盒里的UVW标签贴、风扇电源标签及温度
传感器标签贴附于规定位置且需贴正，不可漏贴或
贴错
8.电机吊环及电机吊环安装处螺孔深度适宜，位置应固定；散热散热风扇风扇不能装反。
电机入厂检验标准
≤90W
最高转速≤27500r.pm
2档
≤90 W
2档
≤100W
3档
≤100 W
3档
≤110W
4档
≤110 W
4档
≤120W
5档
≤125 W
5档
≤135W
以下参数全部电机在额定电压下运行30s后，性能稳定数据要求。
特殊要求电机再另行协商。
目测
X
4、支架刷盒铆压牢固，无松动、裂纹。
目测
X
5、线架无飞边、裂纹、烂损，线圈绕组不高出线架面。
目测
X
6、线圈绕组排列整齐、均匀、包扎无散漆包线外露。
目测
X
7、定子线圈端部形状一致，对称、无松散、松动，不高
出支架平面(对有要求的电机)。
手感
目测
X
8、线圈绝缘包扎无破损、无松散。
目测
X
9、整机导电焊接良好，无漏焊、虚焊、焊点尖刺（＜2mm）
手感/鼻嗅
X
（二）电子元器件的配置
14、电机上附装的电容、电感、温度保护器等电子元器件要满足CDF与图纸的规定要求；各电子元器件的引脚需套有热收缩套管，收缩管的型号需符合CDF要求。
目测
X
（三）转向
从轴伸端看。
目测
X
进料检验指导书
电机入厂检验标准
检验项目
检验内容及判定标准
检验方法
Cri
Maj
Min（四）轴伸型式Fra bibliotek安装轴尺寸耐压测试仪
X
（九）绝缘电阻
冷态≥20MΩ 热态≥5MΩ
供方保证
X
（十）爬电距离
≥2.5mm
供方保证
电机类进料检验规范
外观良好
目视核对
---
抽样
方案
无标示生产日期及型号
★
目视核对
表面脏
★
目视核对
---
无螺纹、螺纹滑牙
★
目视核对
---
外壳破损、残缺
★
目视核对
---
氧化
★
目视核对
---
紧固螺丝松动
★
5.包装
包装方式确认
统一且符合包装安全
目视核对
---
---
包装方式不统一、不符合安全规定
★
6.尺寸
量测尺寸
图纸
协办部门：技术部、采购部。
6．抽样方案
本标准参照GB2828.1-2003抽样方案。检验方案为正常检验一次抽样方案，检验水平为一般检验水平II级。
6.1致命AQL：0；严重AQL：0.4；轻微AQL：0.65。
6.2试验抽样以5PCS为准，批量0收1退为原则。
6.3其中尺寸随机记录5PCS关键尺寸即可。
4.2样本量
指检验时所抽取的样品数量。
4.3不合格
产品（质量）特性不能满足规定要求。本标准特指批次的不合格。
4.4缺点:所有因供应商之作业不当或未遵照本公司之图纸要求制作，所衍生之任何有关品质之问题皆定义为缺点。
4.4.1致命缺点(CR): 4.4.所述缺点，无法正常使用并有发生危险或不安全结果的缺陷。
★
1.5确认耐压
1250V/min
测试
耐压测试仪
耐压1250V/min时击穿或报警
★
1.7堵转电流
规格书/图纸
测试
万用表
5pcs
电流不符合规格
★
2ห้องสมุดไป่ตู้结构
出厂电机检验规范
出厂电机检验规范1 范围：本规范规定了本公司电机产品检验项目的要求、检验方法和检验规则。
本规范适用于本公司所有电机成品、电机配件（定子、转子）的出厂检验。
2 规范性引用文件下列文件中的条款通过检验规范的引用而成为本规范的条款。
凡是注明日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范：GB1971 电机线端标志与旋转方向GB5171小功率电动机通用技术条件GB2828.1计数抽样检验程序GB12350小功率电动机的安全要求GB1311直流电机试验方法JB/T9617直流电机电枢绕组匝间绝缘试验规范JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法3.检验设备、量具及工具检测设备、量具：绝缘电阻表、工频耐电压试验仪、匝间冲击耐电压试验仪、直流马达测试仪、直流低电阻测试仪、定子综合测试台、电枢转子测试仪、线圈圈数测量仪、电机性能综合测试台、电机自动测试系统、噪音计、卷尺、游标卡尺、外径千分尺等常用工具、检具：直流（交流）电源、接线盒、转速表、万用表、螺纹塞规、螺纹环规、螺丝刀及专用检具等4 检验项目、要求及检验方法：4.1 本公司制造的电机必须经下列项目检验，检验合格后方可入库。
出厂检验项目见表一。
4.2 要求：4.2.1耐电压试验：电动机定子绕组相互间以及对机壳间的绝缘应能承受耐电压试验而不发生击穿，试验电压的频率为50Hz，并尽可能为正弦波形，试验电压的有效值和施压时间见表二。
注：U 为电机额定电压，U G为耐电压试验有效电压值，当图纸有具体说明时，耐电压值和泄漏电流按图纸规定执行。
4.2.2电机定（转）子绕组对机壳间的冷态绝缘电阻测定：电动机定子绕组(主、副相绕组)相互间以及对机壳间的绝缘电阻在常温冷态下用绝缘电阻表（当电机电压小于36V时选用250伏绝缘电阻表，当电压大于36V时用500V）测定，其绝缘电阻应不低于50MΩ。
出厂电机检验规范
出厂电机检验规范篇一：三相异步电动机检验规范三相异步电动机检验规范Q/XXXXXX-2010编制校核审核审定XXXXXX有限公司2010-5三相异步电动机检验规范1．范围本规范适用于三相异步电动机（以下简称电动机）的出厂试验及型式试验。
2．引用标准：GB 755 旋转电机基本技术要求GB 1032三相异步电动机试验方法3．试验用测量仪器及试验方法：测量仪器及试验方法按GB1032的规定。
4．出厂试验： 4．1每台电机必须经出厂试验合格后才能出厂。
4．2出厂试验项目包括：a）机械检查：用手转动转轴，看电动机转动是否平稳、轻灵和无停滞现象，检查零部件是否完整、正确、无磕碰锈蚀，电动机表面油漆干燥完整、均匀、无污损、碰坏、裂痕等现象。
b）定子绕组对机壳及绕组相互间绝缘电阻的测定：电动机绝缘电阻在实际冷状态时应不低于1MΩ，在热状态或温升试验结束后，应不低于0.38 MΩ（额定电压为380V）或0.66 MΩ（额定电压为660V）。
高压电机绝缘电阻值按技术条件规定。
c）定子绕组实际冷状态下直流电阻的测定：电动机测得任何一相电阻与三相平均值的偏差应不大于三相平均值的3%，测试值应符合HD·R-01-063规定。
d）空载电流和损耗的测定：电动机测得的三相空载电流中任一相与三相平均值的偏差应不大于相平均值的10%，测试值应符合HD·R-01-063规定。
e）堵转电流和损耗的测定：在电动机额定电流值附近的一点测量（电压约在80~100V），测试值应符合HD·R-01-063规定。
f）匝间绝缘试验：试验电压峰值按表1规定。
表1g）噪声、振动检查：噪声凭听觉，电动机运转时应无异常声音，振动凭手感，如发现异常噪声与振动时，应用噪声仪器和振动仪测定。
每年必须对每个型号的电机进行一次抽查，按规定进行噪声和振动试验。
h）耐电压试验：试验电压的频率为50Hz，并尽可能为正弦波。
试验电压按表2。
表2i）转向检查：在出线端标志字母顺序与三相电源相序方向相同时，从主轴伸端视之，电动机就顺时针方向转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机产品检验规范
1. 引言
电机是现代生活中不可或缺的重要设备，在工业生产、交通运输、家庭和商业
应用中起着至关重要的作用。
为了确保电机产品的质量和安全性，制定了一套严格的检验规范，以规范电机产品的生产和质量控制过程。
本文将介绍电机产品检验规范的要点和流程。
2. 检验范围
电机产品检验覆盖了从原材料采购到最终产品交付的整个生产过程，包括但不
限于以下方面： - 材料检验：对电机的主要材料进行化学成分、物理性能和机械性
能的检验； - 外观检验：对电机产品的外观、尺寸和标志进行检验，确保产品的外
观符合规定； - 功能性检验：对电机的功能进行检验，包括功率、效率、负载能力
等方面的测试； - 安全性检验：对电机产品的绝缘性能、接地保护等进行检验，确
保产品符合安全要求； - 可靠性检验：对电机产品的可靠性进行测试，包括工作寿命、温度耐受能力等方面的考察。
3. 检验流程
电机产品的检验流程主要包括以下几个步骤： 1. 材料检验：从供应商收到原材
料之后，进行外观检查和化学成分、物理性能的检验，确保原材料符合要求； 2.
生产过程检验：在整个生产过程中，进行多个检验节点，包括外观检验、尺寸检验、功能测试等； 3. 终检：对成品电机产品进行全面的检验和测试，包括外观、功能、安全性和可靠性等方面； 4. 检验记录和报告：对每个检验节点的检验结果进行记
录和整理，生成检验报告。
4. 检验方法和工具
电机产品的检验方法和工具根据不同的检验项目有所不同，常用的检验方法和
工具包括： - 目视检查：通过肉眼观察，对外观、尺寸、标识等进行检查； - 量具
测量：采用千分尺、游标卡尺等工具，对电机产品的尺寸进行测量； - 功能测试：
通过对电机产品的负载测试、功率测试等，对其性能进行检验； - 绝缘测试：采用
绝缘电阻测试仪，对电机产品的绝缘性能进行测试； - 温度测试：使用温度计或红
外测温仪，对电机产品的工作温度进行测量。
5. 检验标准
电机产品检验的标准和要求来源于国家标准、行业标准或企业内部标准，具体
标准根据不同的产品类型和应用领域有所不同。
常见的电机产品检验标准包括： -
国家标准：如《电机产品质量评定通则》、《交流电机》、《直流电机》等； - 行
业标准：如国际电工委员会（IEC）制定的相关标准； - 企业内部标准：如企业根
据产品特点和市场需求制定的标准。
6. 检验结果和处置
根据电机产品的检验结果，可以进行以下处置措施： - 合格品：符合所有检验
标准和要求的产品，可以正常交付和销售； - 不合格品：不符合检验标准和要求的
产品，不能进行交付和销售，需要进行返工或报废； - 待定品：某些检验结果不确
定的产品，需要进一步测试和验证，确认是否合格。
7. 检验记录和追溯
对电机产品的检验过程和结果进行记录和追溯，是保证产品质量和追溯能力的
重要手段。
检验记录和追溯包括以下内容： - 产品信息：包括产品名称、型号、生
产日期等； - 材料信息：包括原材料的批次、供应商信息等； - 检验人员信息：包
括检验员姓名、工号等； - 检验结果和标准：包括每个检验项目的结果和标准要求。
8. 结论
电机产品检验规范是确保电机产品质量和安全性的重要保证，通过严格的检验
流程和方法，可以有效地控制产品质量并及时发现问题。
制定合理的检验标准和规范，对提高电机产品的竞争力和市场形象也具有重要意义。
