上海市各区2019年中考物理一模试卷按考点分类汇编动态电路(含答案解析)
1 动态电路
宝山：7．在图2所示的电路中，电电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）
A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ）
答案：A 2 金山：9．在图5所示的电路中，电电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ）
A．电压表V的示数变小
B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为 （15） 安，R1与 R2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（ ）
①电流表A1的示数 ②电流表A2的示数
③电流表A2示数与电流表A1示数的比值
④电压表V示数与电流表A1示数的比值
A．只有① B．只有①②③
C．只有①④ D．只有①③④
答案：C
闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。已知电电压相同，R1小于R2，则下列判断中正确的是（ ）
A. 电压表V1的示数等于V2的示数
B. 电流表A1的示数小于A2的示数
C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
R2
P A S V
R1 A1 3 答案：B
浦东新区：7．在图2所示的电路中，电电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A．电压表V1示数与电流表A示数的比值变大
B．电压表V1示数与电流表A示数的比值变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变小
答案：B
普陀：16. 在图4所示的电路中，电电压保持不变。闭合电建S、S1，电路正常工作。若不更换电路元件，且电建S始终处于闭合，请通过一定的操作达到如下要求。
① 使电流表A的示数变小的操作是：
② 使电流表A和A1示数比值变大的操作是：
答案：向右移动滑动变组器或断开电建S1或向右移动滑动变组器同时断开电建S1；向右移动滑动变阻器
青浦：7．在图1所示的电路中，电电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，则（ ）
A．电流表A示数与电流表A1示数的差值变大
B．电流表A示数与电流表A1示数的差值变小
C．电流表A示数与电流表A1示数的比值变大
D．电流表A示数与电流表A1示数的比值变小
答案：C
松江：7．如图4所示电路中，电电压不变。闭合电键，下列现象中能说明滑动变阻器的滑片P在向右移动的是（ ）
A．电表A与A1示数的差值变大
B．电表V与A 示数的乘积变大
C．电表A1与A示数的比值变大
D．电表V与A 示数的比值变小
答案：C
徐汇：9. 医院有一种输液警报器（如图3甲），当管内药液流完时，电铃发声报警。报警器内都有一图2 R2 R1
S A V1 V2 P
R2
P A S
图1 R1
A1
图4 4 可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图3乙所示，则当闭合开关，报警器工作时，下列说法正确的是（ ）
A. 输完药液时，电流表示数变小
B. 输完药液时，电压表示数变小
C. 未输完药液时，电铃不响是因为没有电流通过
D. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
答案：D
杨浦：8. 在图3所示的电路中，电电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右移动时，下列判断正确的是（ ）
A. 电流表A2示数变小，电压表V示数变大
B. 电压表V示数与电流表A示数的比值变小
C. 电流表A与电流表A1示数的差值不变
D. 电流表A2示数变化量与电流表A示数变化量之比不变
答案：D
杨浦：10. 在图4所示的电路中，电电压保持不变。在电路中并联一个电压表，当滑动变阻器R1的滑片P从a端移至c端，电压表的示数从零变为6伏，则下列判断正确的是（ ）
A. 电压表并联在R1两端，滑片P位于中点b时电压表的示数为3伏
B. 电压表并联在R1两端，滑片P位于中点b时电压表的示数大于3伏
C. 电压表并联在R1两端，滑片P位于中点b时电压表的示数小于3伏
D. 电压表并联在R2两端，滑片P位于中点b时电压表的示数为3伏
答案：B
长宁：9．如图2所示的电路，电电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A．电流表A的示数变大
B．电压表V的示数变大
C．电压表V与电流表A的示数的比值变大
D．电压表V与电流表A的示数的乘积变小 图2 VR1 P R2
A S 5 答案：D
上海市各区2018届中考物理一模试卷按考点分类汇编压强选择含答案
压强选择
宝山8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（ ）C
A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙
B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙
C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙
D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙
嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F甲和△F乙的关系是（ ）C
A．△F甲一定大于△F乙
B．△F甲可能大于△F乙
C．△F甲一定小于△F乙
D．△F甲可能小于△F乙
闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p水 ，容器对桌面的压强 p容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p′水，容器对桌面的压强为 p′容，下列判断中正确的是（ ）A 图4 甲 乙
A．p水 > p′水, p容 > p′容 B． p水 > p′水, p容 < p′容
C．p水 < p′水, p容 > p′容 D． p水 > p′水，p容 < p′容
闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。对此过程的判断，正确的是（ ）C

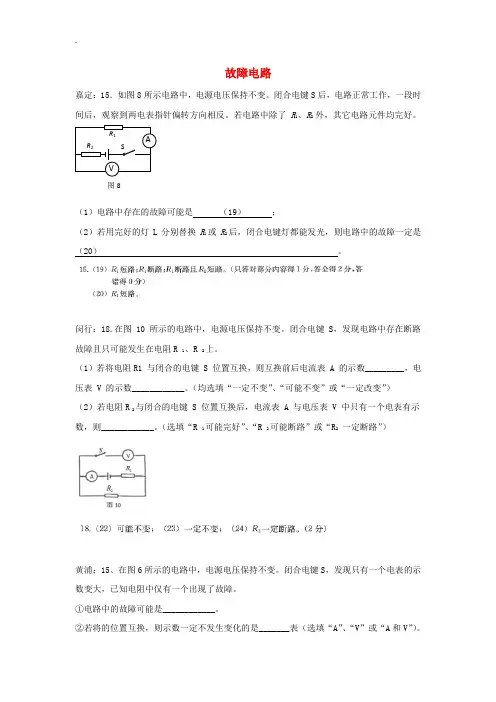

上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路含答案
.
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。 图8 V A S R1
R2 .
③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
上海市各区2018届中考物理一模试卷分类汇编：动态电路_含答案
动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）
A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ）
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ）
A．电压表V的示数变小
B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为 （15） 安，R1与 R2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（ ）

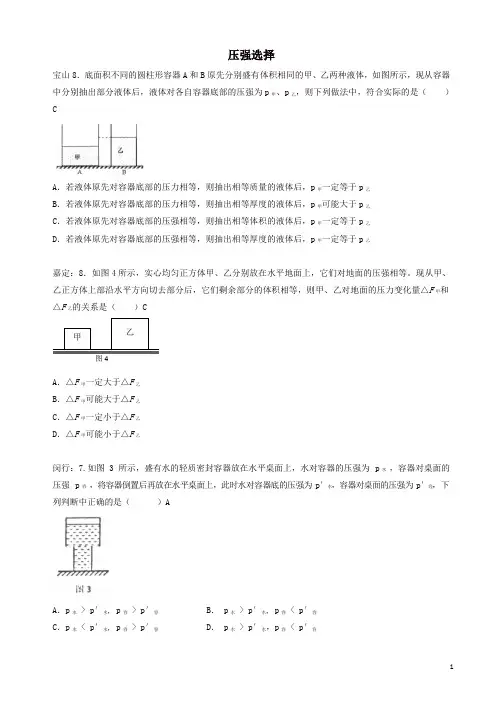

上海市各区2019年中考物理一模试卷按考点分类汇编压强选择
1 压强选择
宝山8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（ ）C
A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙
B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙
C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙
D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙
嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F甲和△F乙的关系是（ ）C
A．△F甲一定大于△F乙
B．△F甲可能大于△F乙
C．△F甲一定小于△F乙
D．△F甲可能小于△F乙
闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p水 ，容器对桌面的压强 p容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p′水，容器对桌面的压强为 p′容，下列判断中正确的是（ ）A
A．p水 > p′水, p容 > p′容 B． p水 > p′水, p容 < p′容
C．p水 < p′水, p容 > p′容 D． p水 > p′水，p容 < p′容
图4 甲 乙
2 闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。对此过程的判断，正确的是（ ）C

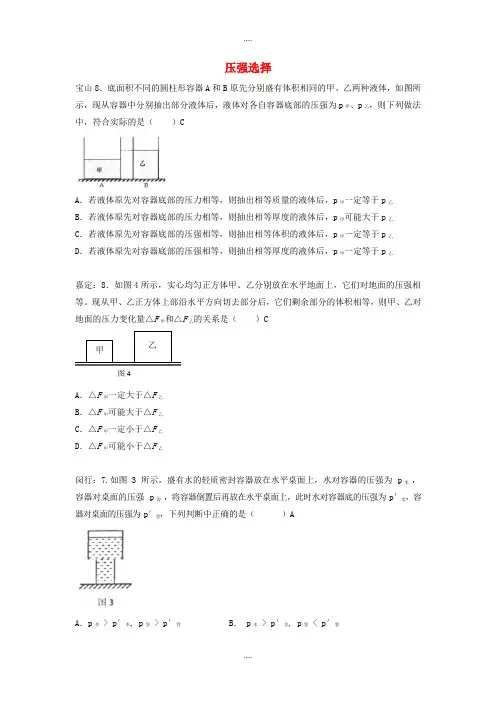

上海市各区2019届物理中考一模试卷按考点分类汇编 压强选择含答案
.....
..... 压强选择
宝山8．底面积不同的圆柱形容器A和B原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p甲、p乙，则下列做法中，符合实际的是（ ）C
A．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p甲一定等于p乙
B．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p甲可能大于p乙
C．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p甲一定等于p乙
D．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p甲一定等于p乙
嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F甲和△F乙的关系是（ ）C
A．△F甲一定大于△F乙
B．△F甲可能大于△F乙
C．△F甲一定小于△F乙
D．△F甲可能小于△F乙
闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p水 ，容器对桌面的压强 p容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p′水，容器对桌面的压强为 p′容，下列判断中正确的是（ ）A
A．p水 > p′水, p容 > p′容 B． p水 > p′水, p容 < p′容 图4 甲 乙 .....
..... C．p水 < p′水, p容 > p′容 D． p水 > p′水，p容 < p′容
闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。对此过程的判断，正确的是（ ）C
上海市各区2018届中考物理一模试卷按考点分类汇编_动态电路(有答案)
1 动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）
A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ）
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ）
A．电压表V的示数变小 R2
P A S V
R1
A1
2 B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为 （15） 安，R1与 R2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
上海市各区2019年中考物理一模试卷按考点分类汇编：故障电路
百度文库：精选习题
试题习题、尽在百度 故障电路
嘉定：15．如图8所示电路中，电源电压保持不变.闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反.若电路中除了R1、R2外，其它电路元件均完好.
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） .
闵行：18.在图 10 所示的电路中，电源电压保持不变.闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上.
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________.（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________.（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变.闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障.
①电路中的故障可能是____________.
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）. 图8 V A S R1
R2 百度文库：精选习题
试题习题、尽在百度 ③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障. 2R1S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
上海市各区2018届中考物理一模试卷按考点分类汇编动态电路-附答案
.
动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（ ）
A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。闭合电键S后，电流表示数最小的是（ ） .
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（ ）
A．电压表V的示数变小
B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为 （15） 安，R1与 R2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（ ）
上海市各区2017届中考物理一模试卷按考点分类汇编故障电路(含答案)
故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”） 图8 V A S R1
R2
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
上海市各区2019年中考物理一模试卷按考点分类汇编故障电路
1 故障电路
嘉定：15．如图8所示电路中，电源电压保持不变。闭合电键S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其它电路元件均完好。
（1）电路中存在的故障可能是 （19） ；
（2）若用完好的灯L分别替换R1或R2后，闭合电键灯都能发光，则电路中的故障一定是
（20） 。
闵行：18.在图 10 所示的电路中，电源电压保持不变。闭合电键 S，发现电路中存在断路故障且只可能发生在电阻R 1、R 2上。
（1）若将电阻R1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示数_________，电压表 V 的示数____________。（均选填“一定不变”、“可能不变”或“一定改变”）
（2）若电阻R 2与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，则____________。（选填“R 1可能完好”、“R 2可能断路”或“R2 一定断路”）
黄浦：15、在图6所示的电路中，电源电压保持不变。闭合电键S，发现只有一个电表的示数变大，已知电阻中仅有一个出现了故障。
①电路中的故障可能是____________。
②若将的位置互换，则示数一定不发生变化的是_______表（选填“A”、“V”或“A和V”）。
③若用一个完好的校验小灯替换_______（选填“R1”或“R2”）， 也可以通过小灯的亮暗情况来确定故障。 2R1S
图8 V A S R1
R2
2 青浦：7．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿，两个电表中有一个电表的示数变大．已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）C
A．若电流表的示数变大，则电灯L短路
