上海市各区2018届中考物理一模试卷按考点分类汇编动态电路(有答案)
动态电路
宝山：7．在图2所示的电路中，电源电压保持不变。闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中
点向右端移动时（ ）
A 电流表A的示数变小。 B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。 D 电压表V1示数与电压表V2示数之和变大。
答案：B
奉贤：7.如图2所示，电源电压保持不变。闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（ ）
A.电流表A的示数
B.电压表V1的示数
C.电压表V1的示数与电流表A示数的比值
D.电压表V2的示数与电流表A示数的比值
答案：D
虹口：7. 在图3所示的电路中，电源电压保持不变。闭合电键S，移动滑动变阻器滑片P，可使某一个电表的
示数为零，已知电路元件均完好，则（ ）
A. 向右移动变阻器的滑片可使电压表V1示数变为零
B. 向右移动变阻器的滑片可使电流表A示数变为零
C. 向左移动变阻器的滑片可使电压表V1示数变为零
D. 向左移动变阻器的滑片可使电压表V2示数变为零
答案：D
金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相
等。闭合电键S后，电流表示数最小的是（ ）
答案：A
金山：9．在图5所示的电路中，电源电压保持不变。闭合电键S，将滑动变阻器的滑片P向右移动的过程中，
则下列说法正确的是（ ）
R2
P
A
S
V
R
1
A．电压表V的示数变小
B．电压表V示数与电流表A示数的乘积变大
C．电流表A示数与电流表A1示数的比值变大
D．电压表V示数与电流表A1示数的比值变小
答案：C
金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流
为 （15） 安，R1与 R2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移
动时，在下列①~④项中，不变的（ ）
①电流表A1的示数 ②电流表A2的示数
③电流表A2示数与电流表A1示数的比值
④电压表V示数与电流表A1示数的比值
A．只有① B．只有①②③
C．只有①④ D．只有①③④
答案：C
闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。已知电源电压相同，R
1
小于R2，则下列判断中正确的是（ ）
A. 电压表V1的示数等于V2的示数
B. 电流表A1的示数小于A2的示数
C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
答案：B
浦东新区：7．在图2所示的电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）
A．电压表V1示数与电流表A示数的比值变大
图2
R2 R1
S
A
V1 V2
P
B．电压表V1示数与电流表A示数的比值变小
C．电压表V2示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变小
答案：B
普陀：16. 在图4所示的电路中，电源电压保持不变。闭合电建S、S1，电路正常工作。若不更换电路元件，且
电建S始终处于闭合，请通过一定的操作达到如下要求。
① 使电流表A的示数变小的操作是：
② 使电流表A和A1示数比值变大的操作是：
答案：向右移动滑动变组器或断开电建S1或向右移动滑动变组器同时断开电建S1；向右移动滑动变阻器
青浦：7．在图1所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，则（ ）
A．电流表A示数与电流表A1示数的差值变大
B．电流表A示数与电流表A1示数的差值变小
C．电流表A示数与电流表A1示数的比值变大
D．电流表A示数与电流表A1示数的比值变小
答案：C
松江：7．如图4所示电路中，电源电压不变。闭合电键，下列现象中能说明滑动变
阻器的滑片P在向右移动的是（ ）
A．电表A与A1示数的差值变大
B．电表V与A 示数的乘积变大
C．电表A1与A示数的比值变大
D．电表V与A 示数的比值变小
答案：C
徐汇：9. 医院有一种输液警报器（如图3甲），当管内药液流完时，电铃发声报警。报警器内都有一可变电阻，
当输液管内有液体时，电阻大，无液体时，电阻小，电路如图3乙所示，则当闭合开关，报警器工作时，下列
说法正确的是（ ）
A. 输完药液时，电流表示数变小
B. 输完药液时，电压表示数变小
C. 未输完药液时，电铃不响是因为没有电流通过
D. 输完药液时，电铃响的原因是其两端电压变大，电铃正常工作
R2
P
A
S
图1
R1
A
1
图4
答案：D
杨浦：8. 在图3所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右移动
时，下列判断正确的是（ ）
A. 电流表A2示数变小，电压表V示数变大
B. 电压表V示数与电流表A示数的比值变小
C. 电流表A与电流表A1示数的差值不变
D. 电流表A2示数变化量与电流表A示数变化量之比不变
答案：D
杨浦：10. 在图4所示的电路中，电源电压保持不变。在电路中并联一个电压表，当滑动变阻器R1的滑片P从a
端移至c端，电压表的示数从零变为6伏，则下列判断正确的是（ ）
A. 电压表并联在R1两端，滑片P位于中点b时电压表的示数为3伏
B. 电压表并联在R1两端，滑片P位于中点b时电压表的示数大于3伏
C. 电压表并联在R1两端，滑片P位于中点b时电压表的示数小于3伏
D. 电压表并联在R2两端，滑片P位于中点b时电压表的示数为3伏
答案：B
长宁：9．如图2所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑
动变阻器滑片P的过程中（ ）
A．电流表A的示数变大
B．电压表V的示数变大
C．电压表V与电流表A的示数的比值变大
D．电压表V与电流表A的示数的乘积变小
答案：D
图2
V
R
1
P
R
2
A
S
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路(附答案)
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路，若电流表无示数：L 断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则：① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
上海市各区2018年中考物理一模试卷按考点分类汇编情景实验(含答案解析)
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编情景实验【含答案】
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（1）由图（a）和（b）和（c）可知：大气压是的，且很大。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为利用的知识和二力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能是答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
上海市各区2018届中考物理一模试卷按考点分类汇编情景实验-附答案
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
（2）同学们，仔细分析了图a和图b和c产生了测定大气压值的想法，经过讨论他们认为装置在物理实验室测定大气压的值，不过却没有成功，你认为他们不成功的主要原因，可能答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。
闭合电键S后，电路中的电流为0.3安。

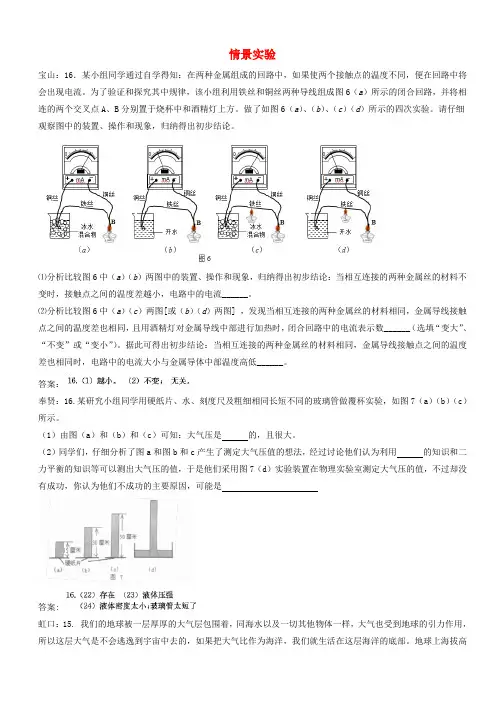

上海市各区2018届中考物理一模试卷按考点分类汇编情景实验(有答案)
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气压的值，不过却没答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路【含答案】
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。
答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是（17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
上海市各区2018届中考物理一模试卷按考点分类汇编故障电路【含答案】
故障电路宝山：15．在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C.用完好的小灯L’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电源电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
上海市各区2018届中考物理一模试卷按考点分类汇编电学实验20180808465
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示．（a）上述三个方案中,能实现“多次实验,减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比,优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ,准备测量阻值约为20欧的电阻,实验所提供的器材齐全完好,其中：电源电压为6伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器,提出了问题：实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验？请你根据实验的相关条件,帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时,电路不需要重新连接,操作简便；待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数；电压表的读取取0﹣3伏,读数更准确．浦东： 25．甲同学要测定导体R x的电阻,乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表．接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务,选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时,电键应处于状态．（2）选取电流表的同学闭合电键时,电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧）,电流表示数0.22安．选取电压表的同学闭合电键时,电压表示数2.3伏；同样将滑片移至中点位置时,电压表示数3.5伏．综合上述信息,甲同学测得R x的电阻是欧,乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验,实验器材齐全完好,所用电源的电压为6伏．他先将滑片置于变阻器的一端,然后连接电路,闭合电键,在向变阻器另一端移动滑片的过程中,观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处,随后重新正确连接电路进行实验．闭合电键后,移动变阻器的滑片到某个位置时,两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象,请将有关的数据填入表格内,并求出R X的阻值．（计算电阻时,精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验,所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后,将电压表并联在电路中,他移动变阻器的滑片到某端点．刚闭合电键时,观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时,观察到两电表的指针向相反方向偏转．他经过思考,求出了滑动变阻器的最大阻值．他重新正确连接电路,实验步骤正确．闭合电键时,观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时,记录电流表的示数在下表中．他继续移动滑片,发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息,将下表填写完整．（电阻精确到0.1欧）故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验,现有电源（电压为6伏且保持不变）,待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好．他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10～0.28安,电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图（a）、（b）所示,请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验,实验器材齐全且完好,电源电压不高于6伏。
上海市各区2018届中考物理一模试卷按考点分类汇编 情景实验(含答案)
情景实验宝山：16．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流。
为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图6（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方。
做了如图6（a）、（b）、（c）（d）所示的四次实验。
请仔细观察图中的装置、操作和现象，归纳得出初步结论。
⑴分析比较图6中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流______。
⑵分析比较图6中（a）（c）两图[或（b）（d）两图] ，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数______（选填“变大”、“不变”或“变小”）。
据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低______。
答案：奉贤：16.某研究小组同学用硬纸片、水、刻度尺及粗细相同长短不同的玻璃管做覆杯实验，如图7（a）（b）（c）所示。
力平衡的知识等可以测出大气压的值，于是他们采用图7（d）实验装置在物理实验室测定大气压的值，不过却没有答案:虹口：15. 我们的地球被一层厚厚的大气层包围着，同海水以及一切其他物体一样，大气也受到地球的引力作用，所以这层大气是不会逃逸到宇宙中去的，如果把大气比作为海洋，我们就生活在这层海洋的底部。
地球上海拔高度越高，大气越稀薄。
①根据上述信息及液体与气体的相同点，小王同学提出了有关大气压强的猜想：大气向各个方向均有压强。
他的依据是：大气受到地球引力作用，__________________。
②根据上述信息及所学液体压强的相关知识，公式P=F/S 、P=ρgh 中不能用来计算大气压强的是________，理由是_______________________________________。
