2020最新电缆线路安装单元工程质量评定表填表说明
电缆线路质量评定表
单位工程名称:分部工程名称:部位:
保
证
项
目
项目
质量情况
1
电缆的品种、规格、质量必须符合设计要求。电缆的耐压试验结果、泄漏电流和绝缘电阻测试必须符合施工规范的规定。
2
电缆敷设严禁有铠装压扁、电缆绞拧、表面严重划伤等缺陷；直埋敷设时，严禁将电缆平行敷设于管道的上方或下方。
3
电缆终端头与接头的制作、安装，必须符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）中6．1和6．2的规定。
基本项目
项目
质量情况
等级
1
2
3
4
5
6
7
8
9
10
1
电缆支架安装
2
保护管安装
3
电缆敷设
4
接地（接零）
允许偏差项目
项目
允许偏差或弯曲半径（mm）
实测偏差（mm）
检查项，其中优良项，优良率﹪
允许偏差项目
实测点，其中合格点，合格率﹪
评定等级
分部工程负责人：
班组长：
核定等级
专职质量检查员：
年月日
1
2
3
4
5
6
7
8
9
10
1
明设成排支架相互间高低差
10
2
最小允许弯曲半径
油浸纸绝缘电力电缆
铅套
有铠装
≥15D
无铠装
≥20Dቤተ መጻሕፍቲ ባይዱ
塑料绝缘电缆
无铠装
≥15D
有铠装
≥12D
3
橡皮绝缘电力电缆
无铅包、钢铠护套
表5.10 35KV及以下电缆线路安装单元工程质量评定表填表说明
表5.10填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1.单元工程划分：控制电缆以同一控制保护系统的控制电缆总数为一个单元工程；电力电缆以同一电压等级电缆总数为一个单元工程。
2.单元工程量：填写本单元安装的电缆长度km。
3.检验记录：填写实际检验结果。
4.检验结果合格项数，指达到合格及以上质量标准的项目个数。
5.单元工程质量标准：
合格：主要检查项目全部达到质量标准，一般检查项目基本符合质量标准要求，在交接验收过程中，电缆未出现影响运行使用的缺陷。
优良：主要检查项目和一般检查项目必须全部达到质量标准要求。
交接验收过程中，电缆运行正常。

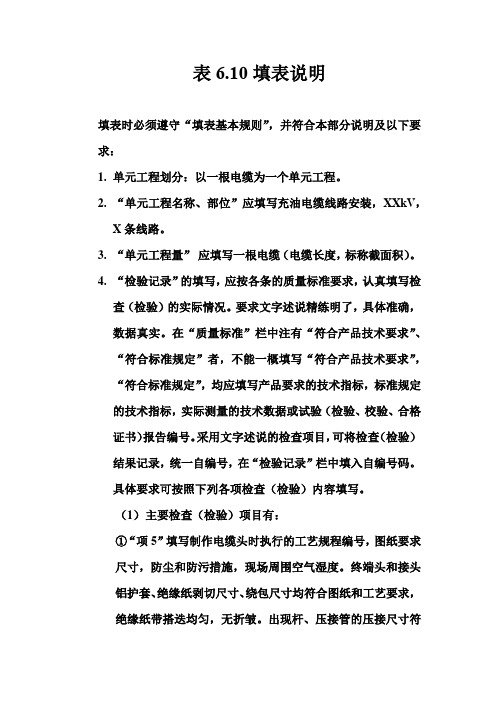

【工程表格模板】自容式充油电缆线路安装单元工程质量评定表填表说明
表6.10填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：1.单元工程划分：以一根电缆为一个单元工程。
2.“单元工程名称、部位”应填写充油电缆线路安装，XXkV，X条线路。
3.“单元工程量”应填写一根电缆（电缆长度，标称截面积）。
4.“检验记录”的填写，应按各条的质量标准要求，认真填写检查（检验）的实际情况。
要求文字述说精练明了，具体准确，数据真实。
在“质量标准”栏中注有“符合产品技术要求”、“符合标准规定”者，不能一概填写“符合产品技术要求”，“符合标准规定”，均应填写产品要求的技术指标，标准规定的技术指标，实际测量的技术数据或试验（检验、校验、合格证书）报告编号。
采用文字述说的检查项目，可将检查（检验）结果记录，统一自编号，在“检验记录”栏中填入自编号码。
具体要求可按照下列各项检查（检验）内容填写。
（1）主要检查（检验）项目有：①“项5”填写制作电缆头时执行的工艺规程编号，图纸要求尺寸，防尘和防污措施，现场周围空气湿度。
终端头和接头铝护套、绝缘纸剥切尺寸、绕包尺寸均符合图纸和工艺要求，绝缘纸带搭迭均匀，无折皱。
出现杆、压接管的压接尺寸符合图纸和工艺要求，压接牢固，压接表面光滑、无毛刺。
铝封密实无气孔。
瓷套法兰螺栓紧固，密封良好。
②“项11”填写电缆额定电压。
试验时外加直流电压，耐压时间，绝缘无异常。
（2）一般检查（检验）项目有：①“项1”填写电缆附件及材料，专用工器具符合设计和安装要求。
防火、灭火设施经验收合格（填签证编号）。
②“项2”可填写平整牢固，间距均匀，排列整齐。
支架漆层完整均匀，接地可靠。
③“项3”填写电缆设计的规格、型号，电缆供货的规格、型号。
电缆外观完好，无机械损伤和渗漏油现象。
④“项4”按电缆设计敷设方式填写“检验记录”，其敷设质量应符合“标准6”（SDJ249.6-1988第10.0.2条）的要求。
⑤“项6”填写安装方式符合设计要求，各连接部位连接牢固、无渗漏油现象。
输变电工程单元工程质量评定表(示例)
XXX
XXX
XXX
监督核定人
XXX
检测 结果
输电线末端的电压损失要≤10%
5 55 55 55 55 5
1
导线架设
配电线路对地面距离要＞6m(电压1 千伏以下)
5
55
55
55
55
5
2
变压器安装
上层油温一般不得超过85℃,最高不 得超过95℃
5
55
55
55
55
5
不论是利用天然接地体或人工接地
3 接地装置布设 体的,接地电阻≤4欧；重复接地应 5 5 5 5 5 5 5 5 5 5
合格 合格
评定 合格 合格 合格
合格 合格
1）有出厂检验合格证，无破损、裂纹、漏油；
2）外壳接地线无中断、断股；
6
变压器安装
3）进线架上跌落式熔断器、避雷器和支持绝 缘子完好无损坏；
4）油位指示正常；
5）主体、附件、安装符合设计要求。
合格
合格
项次 项目名称
质量标准
实测值
合格点数 合格率
检 测 项 目
4）导线截面和架设符合设计要求。
项
1）绝缘子表面无裂纹、缺釉、破损等缺陷；
目
4
绝缘子安装
2）钢帽、钢脚与瓷件胶合处应牢固； 3）应有较高的电气绝缘能力和较大机械强度；
4）安装符合设计要求。
5
横担、金具、 拉线安装
1）零件配套齐全，表面光滑无裂纹、损伤、 砂眼、锈蚀、滑扣等； 2）安装符合设计要求。
检验结果 合格 合格 合格
3）杆塔的位置应在安全地方。
1）电杆出厂合格，无裂缝、断裂；
2
电杆埋设 2）总长度、杆距和埋入地下的深度符合设计
电线安装单元工程质量评定表
电线安装单元工程质量评定表
1.项目信息
工程名称：
项目编号：
工程位置：
工程负责人：
日期：
2.安装单元工程质量评定
2.1 电线材料选择
材料符合工程设计要求：（是/否）
材料合格证明是否提供：（是/否）
材料外观质量良好：（是/否）
2.2 电线布线和连接
电线布线符合设计要求和规范：（是/否）
电线连接牢固可靠：（是/否）
电线防护措施是否完善：（是/否）
2.3 电线接地
接地电阻符合规范：（是/否）
接地线连接是否牢固：（是/否）
接地防护是否完善：（是/否）
2.4 安全设施
安全警示标志是否完整明确：（是/否）
安全标识是否牢固：（是/否）
安全设施是否易于使用：（是/否）
2.5 施工质量
施工过程是否有记录：（是/否）
施工符合规范要求：（是/否）
施工质量整体评价：（优/良/合格/不合格）
3.结论
对于以上评定内容，经综合评估，该电线安装单元工程的质量评定为：（优/良/合格/不合格）
4.维修建议
针对不合格项，提出维修改进建议：
针对合格项，提出维护保养建议：
5.评定人员
评定人员姓名：
评定日期：
请将表中的项目信息、工程设计要求、规范等根据实际情况填写。
本表用于评定电线安装单元工程的质量情况，以便提供维修和改进建议。
管道单元工程安装质量评定表 及填表说明
填表说明
检验（测）方法及数量
检验项目
检验方法
检验数量
管道轴线
钢丝线、垂球、钢卷尺、经纬仪
沿管道轴线每50m管道检验1处
管道出口位置
钢板尺、钢卷尺
沿管道轴线每50m管道检验1处
管道中心线高程
水准仪
沿管道轴线每50m管道检验1处
与设备连接的预埋管出口位置
钢板尺、钢卷尺
全数检查
水压试验
年月日—
年 月 日
项次
项目
主控项目
一般项目合ຫໍສະໝຸດ 数优良数合格数优良数
1
单元工程安装质量（见安装质量检查表）
各项试验和试运转符合本标准和相关专业标准的规定
安装单位自评意见
各试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格，检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。
水压试验设备、压力计
全数检查
管材、管件
检查产品合格证、出厂检验报告，查看设计文件
全数检查
胶圈、黏接剂
检查产品合格证、出厂检验报告，查看设计文件
全数检查
胶圈密封柔性连接
观察、量测
全数检查
管口封堵
观察
全数检查
管道单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
安装日期
（签字，加盖公章）年月 日
监理单位意见
各试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格，检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月 日
电缆线路分项工程质量验收记录表模版
电缆线路分项工程质量验收记录表模版电缆线路分项工程质量验收记录表模板一、项目基本信息项目名称：项目编号：验收日期：项目负责人：验收人员：施工单位：监理单位：二、工程概况电缆线路分项工程主要包括电缆敷设、接地装置、电缆终端头和分支箱等工作。
本次验收主要对以上工作进行检查和验收。
三、工程验收情况1. 电缆敷设工作（1）敷设位置：_____________________（2）敷设方式：_____________________（3）敷设长度：_____________________（4）敷设材料：_____________________2. 接地装置工作（1）接地装置类型：_____________________（2）接地电阻测试结果：_____________________（3）接地装置材料：_____________________（4）接地装置安装位置：_____________________3. 电缆终端头工作（1）终端头类型：_____________________（2）终端头安装位置：_____________________（3）终端头安装质量：_____________________4. 分支箱工作（1）分支箱类型：_____________________（2）分支箱数量：_____________________（3）分支箱安装质量：_____________________四、验收结果1. 电缆敷设工作验收结果：_____________________2. 接地装置工作验收结果：_____________________3. 电缆终端头工作验收结果：_____________________4. 分支箱工作验收结果：_____________________五、存在问题及整改措施1. 存在的问题：（1）_____________________（2）_____________________（3）_____________________2. 整改措施：（1）_____________________（2）_____________________（3）_____________________六、工程质量评定根据以上验收结果和整改措施，对工程质量进行评定：（1）优秀（2）良好（3）合格（4）不合格七、验收结论本次电缆线路分项工程的质量验收结果为：_____________________八、工程质量验收人员签字项目负责人：_____________________施工单位：_____________________监理单位：_____________________以上是电缆线路分项工程质量验收记录表的模板，根据实际情况填写相关信息，并进行工程质量的评定和整改措施的提出，以确保工程质量达到要求。
电缆线路工程安装质量验收评定表
7
标志牌
电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落、规格统一、挂装牢固
检查
意见
主控项目共项，其中符合本标准质量要求项；
一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。
安装单位
（盖章）
年月日
监理工程师
（签字）
年月日
电缆线路安装单元工程（部分）质量检查表
2
敷设及连接
1）固定牢固，并列敷设的电缆管管口高度、弯曲弧度一致，裸露的金属管防腐处理符合设计文件要求；
2）电缆管连接严密牢固，出入电缆沟、竖井、隧道、建筑、盘（柜）及穿入管子时，出入口封闭，管口密封；
3）敷设预埋管道过沉降缝或伸缩缝需做过缝处理；
4）与电缆管敷设相关的防火符合专项设计文件要求
检查意见：
主控项目
1
电缆头
制作
1）电缆芯线无损伤，芯线之间及芯线对地绝缘良好；
2）电缆头制作所用的材料应清洁干燥，绝缘良好；
3）制作工艺正确，包扎紧密、整齐、密封良好
2
防火
设施
电缆防火设施安装符合设计文件要求
一ห้องสมุดไป่ตู้项目
1
敷设
路径
符合设计文件要求
2
电缆
检查
1）电缆无机械损伤，无中间接头；
2）电缆绝缘层无损伤，铠装电缆的铠装层不松散；
（签字，加盖公章）年月日
注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意
见并签字。具体要求应满足SL176的规定。
电缆线路单元工程（部分）质量检查表
编号： 日期：
分部工程名称
总体安装单元工程安装质量验收评定表填表说明
总体安装单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.单元工程划分：灯泡式发电机的总体安装划分为一个单元工程。
2.单元工程量：填写本单元工程发电机安装量（t）。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供的资料包括：安装质量项目的安装调整记录和试验记录，并由责任人签认。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.《水轮发电机组安装技术规范》（GB/T8564—2003）。
第11.4.5条：以水轮机转轮与转轮室之间的轴向中心线为基准，调整定、转子轴向磁力中心。
当定子铁心长度小于1.5m时，定、转子的磁力中心偏差应小于1mm；当定子铁心长度大于1.5m时，定、转子磁力中心偏差应小于2mm。
6.设计值按设计图填写，并将设计值用括号“（）”标出。
检测值填写实际测量值。
7.单元工程安装质量检验项目质量标准。
（1）合格等级标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
（2）优良等级标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
8.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
（1）合格等级标准。
1）检验项目应符合SL636—2012第3.2.5条1款的要求。
2）主要部件的调试及操作试验应符合SL636—2012和相关专业标准的规定。
3）各项报验资料应符合SL636—2012的要求。
（2）优良等级标准。
在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
单元工程质量评定表填写范例
单元工程质量评定表填写范例单元工程质量评定表是建筑工程中对单元工程质量进行评估的重要工具。
下面以填写一份单元工程质量评定表为例，介绍如何进行填写。
评定表的头部包括项目名称、单元工程名称、施工日期、评定日期等基本信息。
填写这些信息时要准确无误，以确保评定表的可靠性。
接下来的部分是评定项，评定项的内容需要根据实际项目进行调整，一般包括以下几个方面。
1.基础工程基础工程是保证整个建筑物稳定性的重要部分。
评定项可以包括基础的平整度、混凝土浇筑质量、钢筋绑扎等等。
填写时需要结合实际施工情况进行评判，比如基础平整度可以根据测量结果给出评定等级。
2.结构工程结构工程是确保建筑物承重能力的核心部分。
评定项可以包括混凝土浇筑工艺、钢筋的质量、结构连接的可靠性等。
填写时要注意对各项工程质量进行详细的检查，并给出合理的评定等级。
3.建筑工程建筑工程是建筑物的主体部分，评定项可以包括墙体的垂直度、墙面的平整度、墙面和天花板的拼缝等。
填写时要注意对各项工程质量进行细致的观察，给出准确的评定结果。
4.安装工程安装工程包括电气、给排水、供热以及通风与空调等相关设备的安装情况。
评定项可以包括设备的水平度、工艺连接的可靠性等。
填写时需要对设备进行全面的检查，确保安装工程的质量。
5.监理工作监理工作是对工程质量进行全面监督和检查的重要环节。
评定项可以包括监理人员的到位情况、监理记录的完整性等。
填写时要结合监理人员的实际工作情况给出评价。
在填写评定表时，需要有足够的专业知识和经验，并进行客观、真实的评价。
填写时要详细记录每一个评定项的具体情况，包括确切的数据、现场照片等。
评定等级可根据实际情况进行划分，一般包括合格、优良、良好等等。
填写评定表时要注意言简意赅，避免冗长的叙述，但要确保评定结果的准确性和可理解性。
最后，填写完评定表后要进行审核，确保填写内容的准确性和完整性。
审核时要进行多次核对，对不确定的部分要及时查阅相关资料进行确认。
